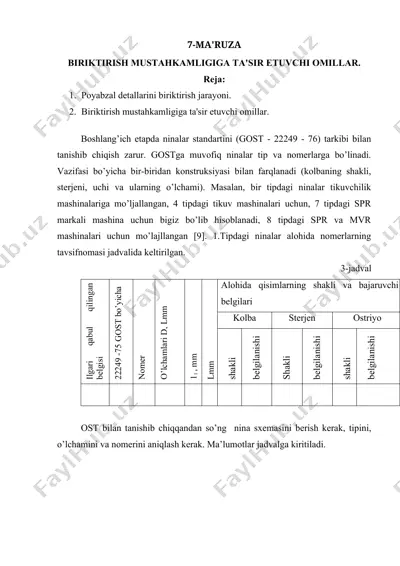

7-ma'ruza biriktirish mustahkamligiga ta'sir etuvchi omillar. reja: 1. poyabzal detallarini biriktirish jarayoni. 2. biriktirish mustahkamligiga ta'sir etuvchi omillar. boshlang’ich etapda ninalar standartini (gost - 22249 - 76) tarkibi bilan tanishib chiqish zarur. gostga muvofiq ninalar tip va nomerlarga bo’linadi. vazifasi bo’yicha bir-biridan konstruksiyasi bilan farqlanadi (kolbaning shakli, sterjeni, uchi va ularning o’lchami). masalan, bir tipdagi ninalar tikuvchilik mashinalariga mo’ljallangan, 4 tipdagi tikuv mashinalari uchun, 7 tipdagi spr markali mashina uchun bigiz bo’lib hisoblanadi, 8 tipdagi spr va mvr mashinalari uchun mo’lajllangan [9]. 1.tipdagi ninalar alohida nomerlarning tavsifnomasi jadvalida keltirilgan. 3-jadval ilgari qabul qilingan belgisi 22249 -75 gost bo’yicha nomer o’lchamlari d, lmm 11 , mm lmm alohida qisimlarning shakli va bajaruvchi belgilari kolba sterjen ostriyo shakli belgilanishi shakli belgilanishi shakli belgilanishi ost bilan tanishib chiqqandan so’ng nina sxemasini berish kerak, tipini, o’lchamini va nomerini aniqlash kerak. ma’lumotlar jadvalga kiritiladi. 2- jadval. ninalar tipi, nomeri va o’lchamini aniqlash natijalari. nina eskizi …

2 / 6

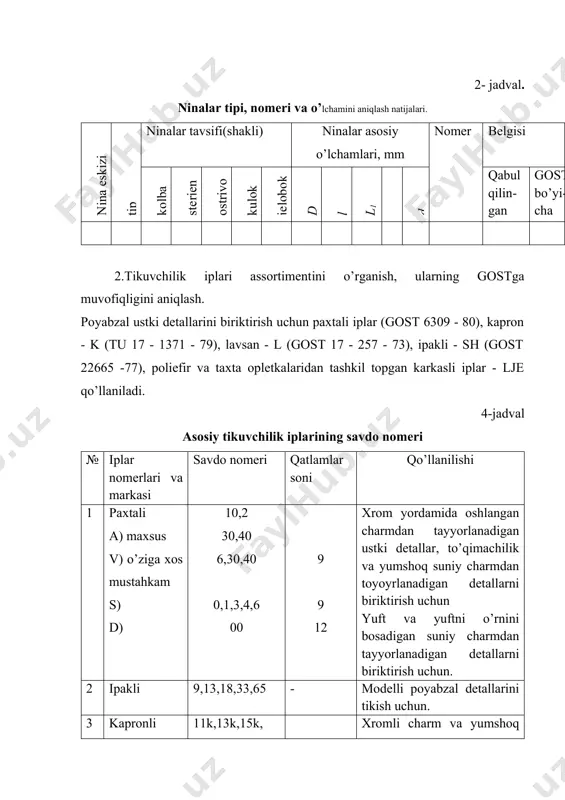

armdan toyoyrlanadigan detallarni biriktirish uchun yuft va yuftni o’rnini bosadigan suniy charmdan tayyorlanadigan detallarni biriktirish uchun. 2 ipakli 9,13,18,33,65 - modelli poyabzal detallarini tikish uchun. 3 kapronli 11k,13k,15k, 50k,9k,11k xromli charm va yumshoq matoli detallarni biriktirish uchun, yuft va yuftni o’rnini bosadigan materiallrdan qilingan detallarni biriktirish uchun. 4 5 lavsanli karkasli 22l,33l,50l,90l 44lx-1,65lx-1 xromli charm va yumshoq materiallardan tayyorlangan detallarni biriktirish uchun gost (tu, ost) tarkibi bilan tanishib chiqqandan so’ng, ip qavatlari sonini aniqlash kerak. rm - 3 mashinasida tajriba o’tkazib, ip mustahkamligi va uzayishini aniqlanadi. tajriba natijalari standart ko’rsatkichlar bilan taqqoslanadi. ma’lumotlar jadvalga kiritiladi. iplarning fizik - mexanik ko’rsatkichlarini aniqlash 5-jadval iplar nomlanishi va markasi savdo nomeri qavatlar soni o’rash yo’nalishi uzulgandagi uzayishi uzish uchun kuch iplarning stand. muvo-fiqligi tog’risida xulosa haqiqiysi gost bo’yicha haqiqiysi gost bo’yicha tahlil natijalari bo’yicha standart ko’rsatkichlariga muvofiqligi to’g’risida xulosa beriladi. 1. ipli choklar mustahkamligiga ta’sir ko’rsatuvchi omillr. ishning bu qismida quyidagilarni bajarish zarur: …

3 / 6

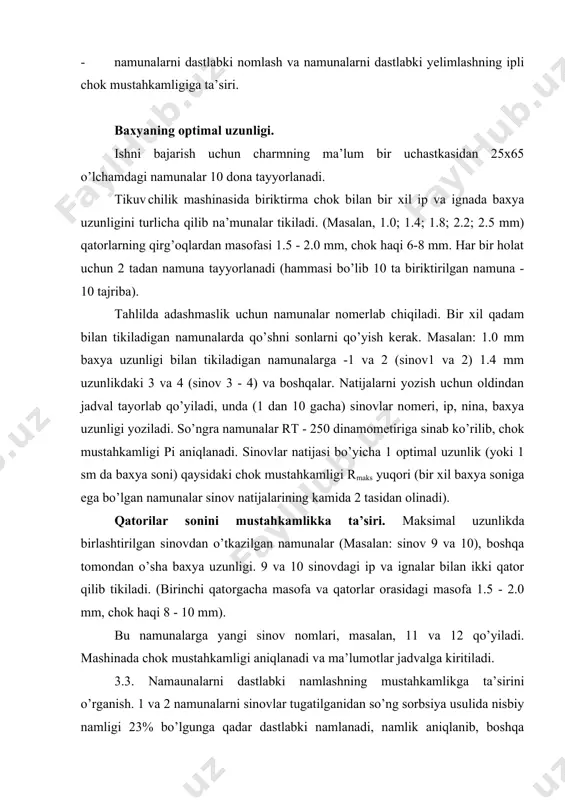

xil qadam bilan tikiladigan namunalarda qo’shni sonlarni qo’yish kerak. masalan: 1.0 mm baxya uzunligi bilan tikiladigan namunalarga -1 va 2 (sinov1 va 2) 1.4 mm uzunlikdaki 3 va 4 (sinov 3 - 4) va boshqalar. natijalarni yozish uchun oldindan jadval tayorlab qo’yiladi, unda (1 dan 10 gacha) sinovlar nomeri, ip, nina, baxya uzunligi yoziladi. so’ngra namunalar rt - 250 dinamometiriga sinab ko’rilib, chok mustahkamligi pi aniqlanadi. sinovlar natijasi bo’yicha 1 optimal uzunlik (yoki 1 sm da baxya soni) qaysidaki chok mustahkamligi rmaks yuqori (bir xil baxya soniga ega bo’lgan namunalar sinov natijalarining kamida 2 tasidan olinadi). qatorilar sonini mustahkamlikka ta’siri. maksimal uzunlikda birlashtirilgan sinovdan o’tkazilgan namunalar (masalan: sinov 9 va 10), boshqa tomondan o’sha baxya uzunligi. 9 va 10 sinovdagi ip va ignalar bilan ikki qator qilib tikiladi. (birinchi qatorgacha masofa va qatorlar orasidagi masofa 1.5 - 2.0 mm, chok haqi 8 - 10 mm). bu namunalarga yangi sinov nomlari, …

4 / 6

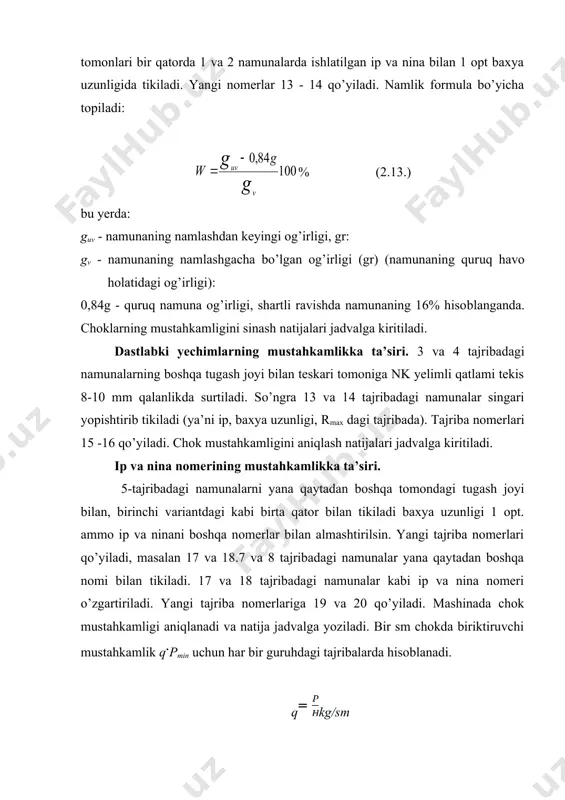

o’ngra 13 va 14 tajribadagi namunalar singari yopishtirib tikiladi (ya’ni ip, baxya uzunligi, rmax dagi tajribada). tajriba nomerlari 15 -16 qo’yiladi. chok mustahkamligini aniqlash natijalari jadvalga kiritiladi. ip va nina nomerining mustahkamlikka ta’siri. 5-tajribadagi namunalarni yana qaytadan boshqa tomondagi tugash joyi bilan, birinchi variantdagi kabi birta qator bilan tikiladi baxya uzunligi 1 opt. ammo ip va ninani boshqa nomerlar bilan almashtirilsin. yangi tajriba nomerlari qo’yiladi, masalan 17 va 18.7 va 8 tajribadagi namunalar yana qaytadan boshqa nomi bilan tikiladi. 17 va 18 tajribadagi namunalar kabi ip va nina nomeri o’zgartiriladi. yangi tajriba nomerlariga 19 va 20 qo’yiladi. mashinada chok mustahkamligi aniqlanadi va natija jadvalga yoziladi. bir sm chokda biriktiruvchi mustahkamlik qpmin uchun har bir guruhdagi tajribalarda hisoblanadi. qkg/sm (bu yerda: h - tikilgan namunalar kengligi sm) va jadvalga yoziladi . _1560065387.unknown 100 84 , 0 g g v uv g w - =

5 / 6
