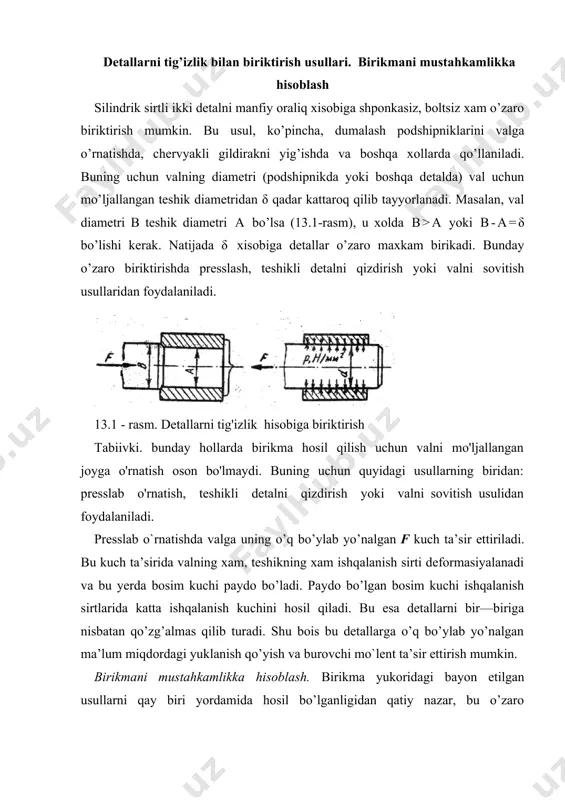

1523465670_71003.doc dl f f q a p 2 ³ ) ( 2 2 dl f f f q t a p + ³ ) / / ( 2 2 1 1 e c e c d n q + = 1 2 1 2 2 1 2 1 m - - + = d d d d c 2 2 2 2 2 2 m + - + = d d d d c detallarni tig’izlik hisobiga biriktirish uzatuvchi mexanizmlar reja: 1. presslangan birikmalarni hisoblash. 2. tribotexnika asoslari. ishqalalanishning turlari. 3. uzatuvchi mexanizmlar va ularning hisobi. mexanik uzatmalar. detallarni tig’izlik bilan biriktirish usullari. birikmani mustahkamlikka hisoblash silindrik sirtli ikki detalni manfiy oraliq xisobiga shponkasiz, boltsiz xam o’zaro biriktirish mumkin. bu usul, ko’pincha, dumalash podshipniklarini valga o’rnatishda, chervyakli gildirakni yig’ishda va boshqa xollarda qo’llaniladi. buning uchun valning diametri (podshipnikda yoki boshqa detalda) val uchun mo’ljallangan teshik diametridan δ qadar kattaroq qilib …

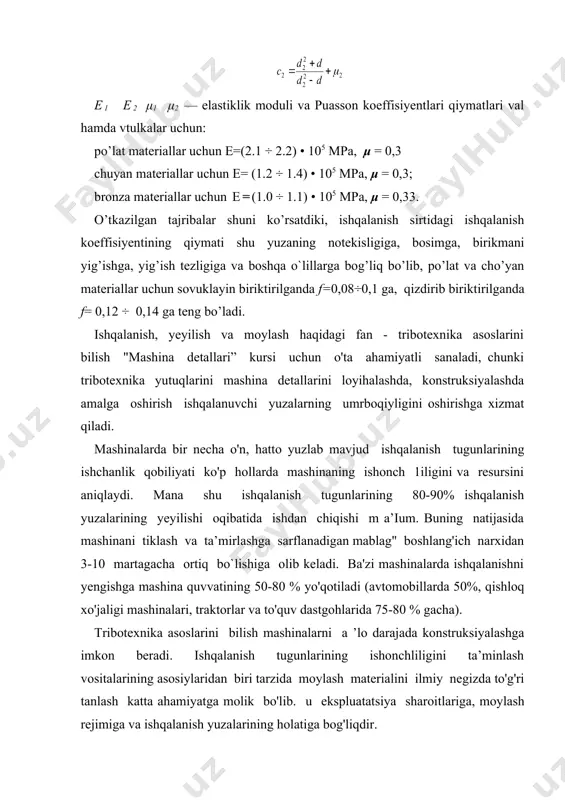

il bo’lganligidan qatiy nazar, bu o’zaro biriktirilgan detallar tashqi kuch ta’sirida siljimasdan mustahkam tushishi bilan birga shu detallarning o’zi xam mustahkam bo’lishi kerak. tig’izlik bilan biriktirilgan detallar o’zaro siljimasligi uchun ishqalanuvchi sirtlarda kerakli bosimni hosil qilish kerak va bu bosim quyidagicha aniqlanadi: a) birikmaga bo’ylama kuch ta’sir etadi (3.3-rasm, a) bunda: fa — ta’sir etuvchi bo’ylama kuch; f— ishqalanish koeffisiyenta; d — biriktirilayotgan detalning diametri; l— tig’izlik bilan biriktirilayotgan yuzaning uzunligi. 2.15-rasm b) birikmaga burovchi mo`lent ta’sir qiladi (3.3-rasm, b) q≥2t/(fπd2l) v) birikmaga bir vaqtning o’zida bo’ylama kuch hamda burovchi mo`lent ta’sir qiladi (3.3-rasm, v) materiallar qarshiligi kursidan ma’lumki, tig’izlik kuchining qiymati bilan o’zaro biriktiriladigan detallarning ishqalanuvchi sirtlardagi kontakt bosim o’rtasidagi bog’lanish quyidagicha ifodalanadi: bu yerda: n — tig’izlik kuchi; c — koeffisiyentlar. , e1 e2 μ1 μ2 — elastiklik moduli va puasson koeffisiyentlari qiymatlari val hamda vtulkalar uchun: po’lat materiallar uchun e=(2.1 ÷ 2.2) • 105 mpa, μ = …

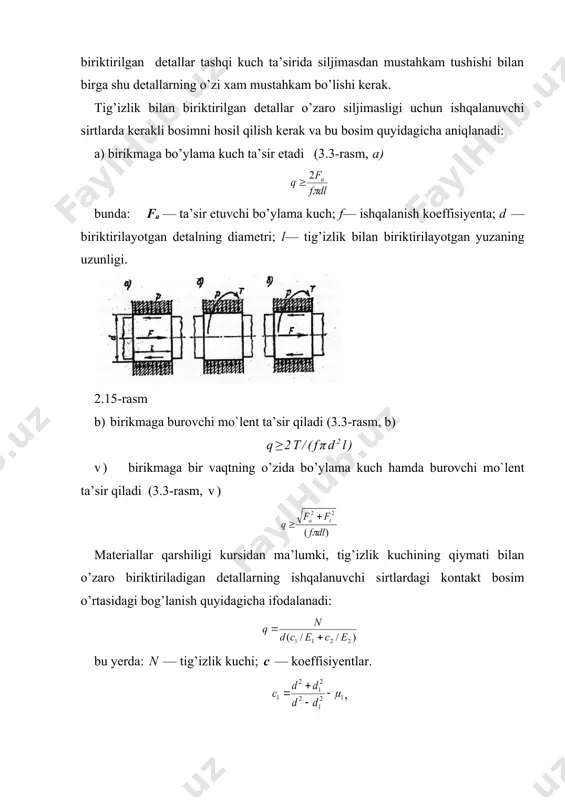

ing ishchanlik qobiliyati ko'p hollarda mashinaning ishonch 1iligini va resursini aniqlaydi. mana shu ishqalanish tugunlarining 80-90% ishqalanish yuzalarining yeyilishi oqibatida ishdan chiqishi m a’ium. buning natijasida mashinani tiklash va ta’mirlashga sarflanadigan mablag" boshlang'ich narxidan 3-10 martagacha ortiq bo`lishiga olib keladi. ba'zi mashinalarda ishqalanishni yengishga mashina quvvatining 50-80 % yo'qotiladi (avtomobillarda 50%, qishloq xo'jaligi mashinalari, traktorlar va to'quv dastgohlarida 75-80 % gacha). tribotexnika asoslarini bilish mashinalarni a ’lo darajada konstruksiyalashga imkon beradi. ishqalanish tugunlarining ishonchliligini ta’minlash vositalarining asosiylaridan biri tarzida moylash materialini ilmiy negizda to'g'ri tanlash katta ahamiyatga molik bo'lib. u ekspluatatsiya sharoitlariga, moylash rejimiga va ishqalanish yuzalarining holatiga bog'liqdir. uzatuvchi mexanizmlar va ularning hisobi. mexanik uzatmalar. uzatmalar haqida umumiy ma’lumotlar. turli mashina va mexanizmlarda aylanma harakat bir valdan ikkinchisiga turli xil detallar yordamida uzatiladi, bu detallarning jamlanmasi uzatma deb ataladi. uzatmalar o`zlarining harakatiga qarab, ishqalanish (friktsion, tasmali) va ilashmali uzatmalarga bo`linadi. friktsion uzatmalar parallel vallar orasida joylashgan bo`lib, bir birini …

uzatmalar- zanjirlar orqali bog`langan yetaklovchi va yetaklanuvchi tishli g`ildiraklardan tashkil topgan bo`ladi (3-rasm). 3-rasm. tishli uzatmalar parallel vallar orasida joylashgan bo`lib, silindrik tishli tashqi ilashmali (4-rasm, a) yoki ichki ilashmali (4-rasm, b) gildiraklarlardan tashkil topgan bo`ladi. vallarning geo`letrik o`qlari kesishganda konussimon tishli g`idiraklar qo`llaniladi (5- rasm). 5-rasm. 6-rasm. reykali uzatmalar aylanma harakatni ilgarilanma (yoki teskarisi) harakatga aylantirish uchun xizmat qiladi u silindrik tishli g`ildirak va tishli reykadan tashkil topgan (6-rasm). chervyakli uzatma vallarning o`qlari kesishmagan hollarda qo`llaniladi. uzatma chervyak (trapetsiyasimon yoki boshqa turdagi rezbali vint) chervyak tishli g`ildirakdan tuzilgan (7-rasm). xrapli mexanizmi (to`siqli mexanizm) tishli g`ildirak (xrapovik) va maxsus detal (kuchukcha)dan tuzilgan bo`lib, kuchukcha xrapovik tishlari orasiga kirib aylanma harakatni bir to`lonlama bo`lishini ta’minlaydi (8-rasm). 7-rasm. 8-rasm. mashinasozlikda mexanik, elektrik, pnevmatik, va gidravlik uzatmalardan foydalanadi. mashina detallari kursida mexanik uzatmalar o’rganilib, boshqalari maxsus kurslarda yoritiladi. uzatmalarning energiya manbai bilan ish bajaruchi qismi o’rtasida joylashadi va buning sabablari quyidagilar: energiya manbai …

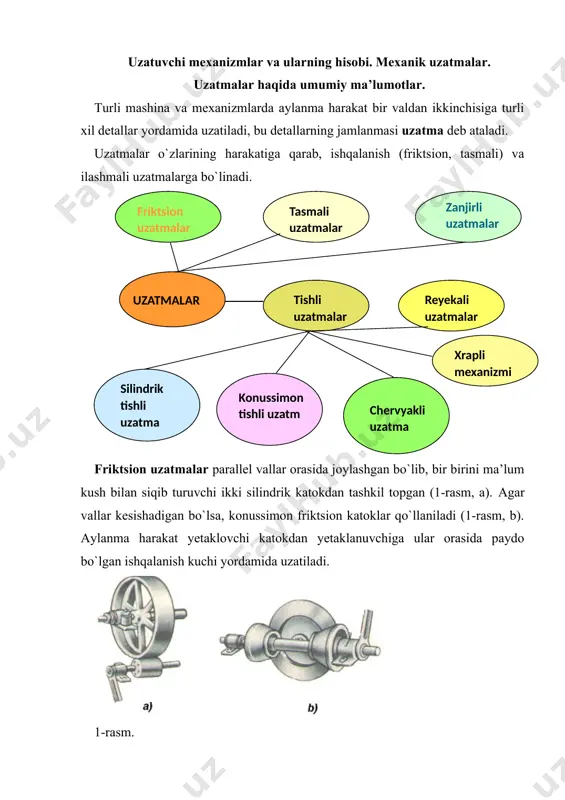

a, zanjir) orqali bog’langan bo’ladi. bundan tashqari, bu uzatmalar vallarining o’zaro joylashuviga qarab, parallelь, kesishgan va ayqash turlariga, uzatish sonining o’zgarishiga qarab esa, uzatish soni o’zgarmas, pog’anali o’zgaruvchan va pog’anasiz o’zgaruvchan turlariga bo’linadi. ishqalanish hisobiga ishlovchi uzamalarning asosiy detallari (g’ildirak, shkiv va shu kabilar) silliq sirtga, ilashish hisobiga ishlayiganlarda esa (tishli g’ildirak, chervyak va shu kabilar) katta burovchi mo`lentning uzatilishini ta’minlaydigan tishlarga ega bo’ladi. uzatmalarda xarakatni energiya manbaidan qabul qilib oluvchi valni yetaklovchi val deb, bu valdan xarakatni qabul qilib ish bajaruvchi qismga uzatuvchi valni esa yetaklanuvchi val deb ataladi. agar uzatma bir necha pog’anali bo’lsa, har bir pog’ananing energiya manbai to`lonidagi birinchi val ikkinchi valga nisbatan yetaklovchi, ikkinchi val esa pog’anadagi yetaklanuvchi val bo’ladi. uzatmalarning asosiy tavsiflari: vallardagi r –quvvat (vt), t -burovchi mo`lent (nm) va щ – burchak tezlik (cek-1) yoki n – aylanishlar soni (min-1). qo’shimcha tavsiflari: z - foydali ish koeffitsienti, ft - aylanma kuch (h) …
