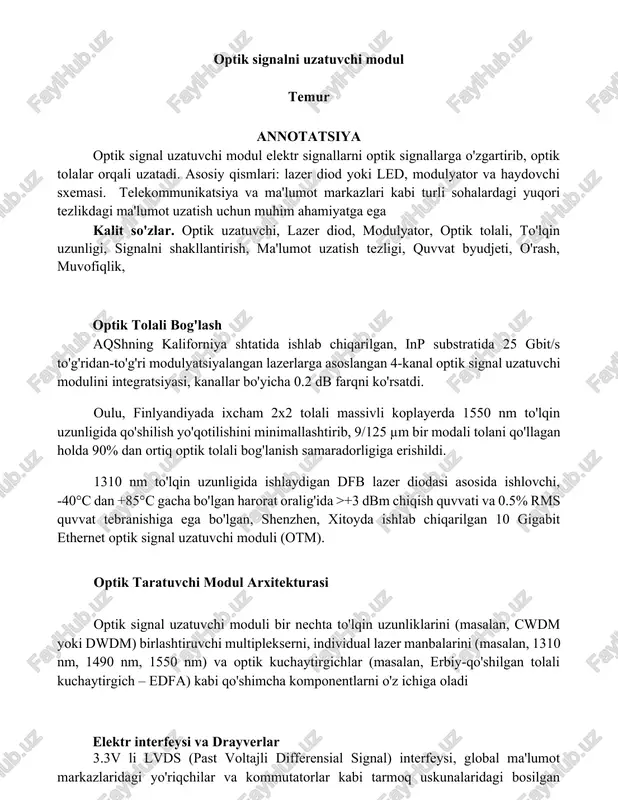

optik signalni uzatuvchi modul temur annotatsiya optik signal uzatuvchi modul elektr signallarni optik signallarga o'zgartirib, optik tolalar orqali uzatadi. asosiy qismlari: lazer diod yoki led, modulyator va haydovchi sxemasi. telekommunikatsiya va ma'lumot markazlari kabi turli sohalardagi yuqori tezlikdagi ma'lumot uzatish uchun muhim ahamiyatga ega kalit so'zlar. optik uzatuvchi, lazer diod, modulyator, optik tolali, to'lqin uzunligi, signalni shakllantirish, ma'lumot uzatish tezligi, quvvat byudjeti, o'rash, muvofiqlik, optik tolali bog'lash aqshning kaliforniya shtatida ishlab chiqarilgan, inp substratida 25 gbit/s to'g'ridan-to'g'ri modulyatsiyalangan lazerlarga asoslangan 4-kanal optik signal uzatuvchi modulini integratsiyasi, kanallar bo'yicha 0.2 db farqni ko'rsatdi. oulu, finlyandiyada ixcham 2x2 tolali massivli koplayerda 1550 nm to'lqin uzunligida qo'shilish yo'qotilishini minimallashtirib, 9/125 µm bir modali tolani qo'llagan holda 90% dan ortiq optik tolali bog'lanish samaradorligiga erishildi. 1310 nm to'lqin uzunligida ishlaydigan dfb lazer diodasi asosida ishlovchi, -40°c dan +85°c gacha bo'lgan harorat oralig'ida >+3 dbm chiqish quvvati va 0.5% rms quvvat tebranishiga ega bo'lgan, shenzhen, …

2 / 4

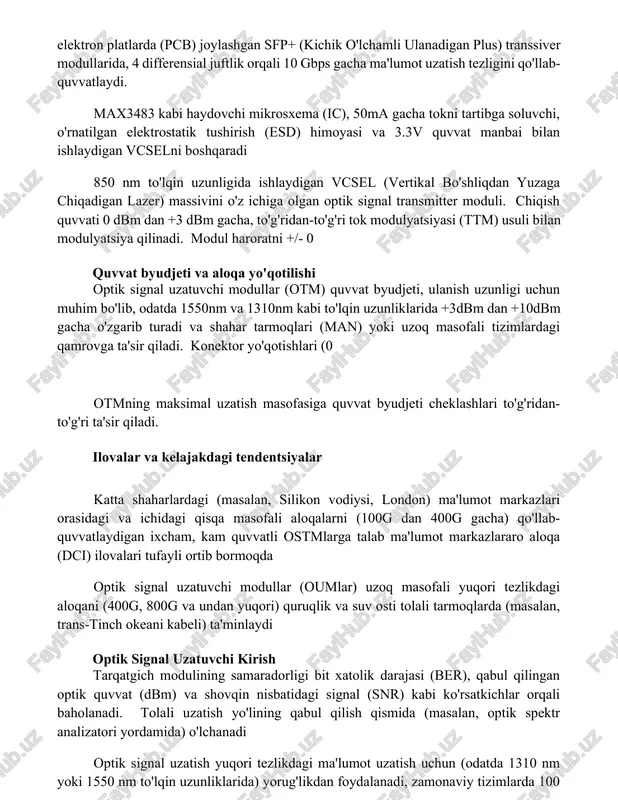

a ma'lumot uzatish tezligini qo'llab-quvvatlaydi. max3483 kabi haydovchi mikrosxema (ic), 50ma gacha tokni tartibga soluvchi, o'rnatilgan elektrostatik tushirish (esd) himoyasi va 3.3v quvvat manbai bilan ishlaydigan vcselni boshqaradi 850 nm to'lqin uzunligida ishlaydigan vcsel (vertikal bo'shliqdan yuzaga chiqadigan lazer) massivini o'z ichiga olgan optik signal transmitter moduli. chiqish quvvati 0 dbm dan +3 dbm gacha, to'g'ridan-to'g'ri tok modulyatsiyasi (ttm) usuli bilan modulyatsiya qilinadi. modul haroratni +/- 0 quvvat byudjeti va aloqa yo'qotilishi optik signal uzatuvchi modullar (otm) quvvat byudjeti, ulanish uzunligi uchun muhim bo'lib, odatda 1550nm va 1310nm kabi to'lqin uzunliklarida +3dbm dan +10dbm gacha o'zgarib turadi va shahar tarmoqlari (man) yoki uzoq masofali tizimlardagi qamrovga ta'sir qiladi. konektor yo'qotishlari (0 otmning maksimal uzatish masofasiga quvvat byudjeti cheklashlari to'g'ridan-to'g'ri ta'sir qiladi. ilovalar va kelajakdagi tendentsiyalar katta shaharlardagi (masalan, silikon vodiysi, london) ma'lumot markazlari orasidagi va ichidagi qisqa masofali aloqalarni (100g dan 400g gacha) qo'llab-quvvatlaydigan ixcham, kam quvvatli ostmlarga talab ma'lumot …

3 / 4

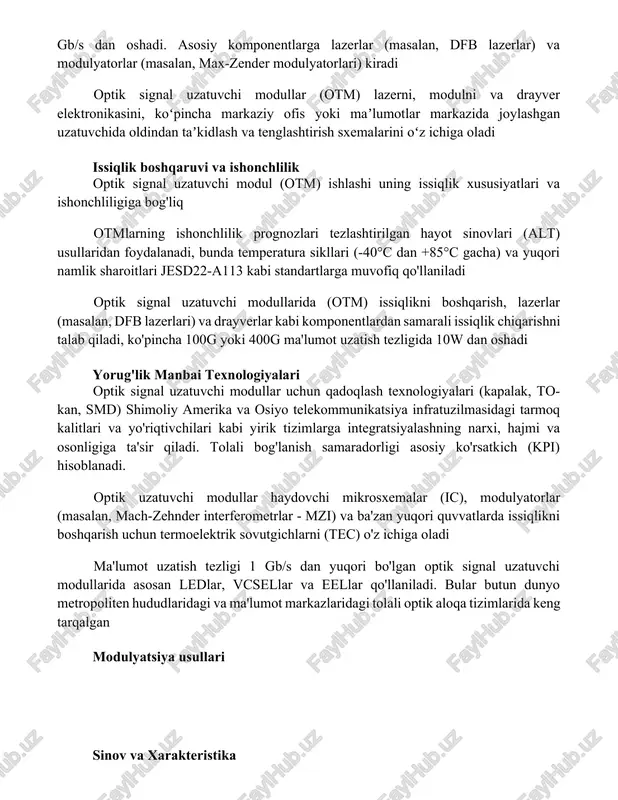

azerlar) va modulyatorlar (masalan, max-zender modulyatorlari) kiradi optik signal uzatuvchi modullar (otm) lazerni, modulni va drayver elektronikasini, koʻpincha markaziy ofis yoki maʼlumotlar markazida joylashgan uzatuvchida oldindan taʼkidlash va tenglashtirish sxemalarini oʻz ichiga oladi issiqlik boshqaruvi va ishonchlilik optik signal uzatuvchi modul (otm) ishlashi uning issiqlik xususiyatlari va ishonchliligiga bog'liq otmlarning ishonchlilik prognozlari tezlashtirilgan hayot sinovlari (alt) usullaridan foydalanadi, bunda temperatura sikllari (-40°c dan +85°c gacha) va yuqori namlik sharoitlari jesd22-a113 kabi standartlarga muvofiq qo'llaniladi optik signal uzatuvchi modullarida (otm) issiqlikni boshqarish, lazerlar (masalan, dfb lazerlari) va drayverlar kabi komponentlardan samarali issiqlik chiqarishni talab qiladi, ko'pincha 100g yoki 400g ma'lumot uzatish tezligida 10w dan oshadi yorug'lik manbai texnologiyalari optik signal uzatuvchi modullar uchun qadoqlash texnologiyalari (kapalak, to-kan, smd) shimoliy amerika va osiyo telekommunikatsiya infratuzilmasidagi tarmoq kalitlari va yo'riqtivchilari kabi yirik tizimlarga integratsiyalashning narxi, hajmi va osonligiga ta'sir qiladi. tolali bog'lanish samaradorligi asosiy ko'rsatkich (kpi) hisoblanadi. optik uzatuvchi modullar haydovchi mikrosxemalar (ic), …

4 / 4

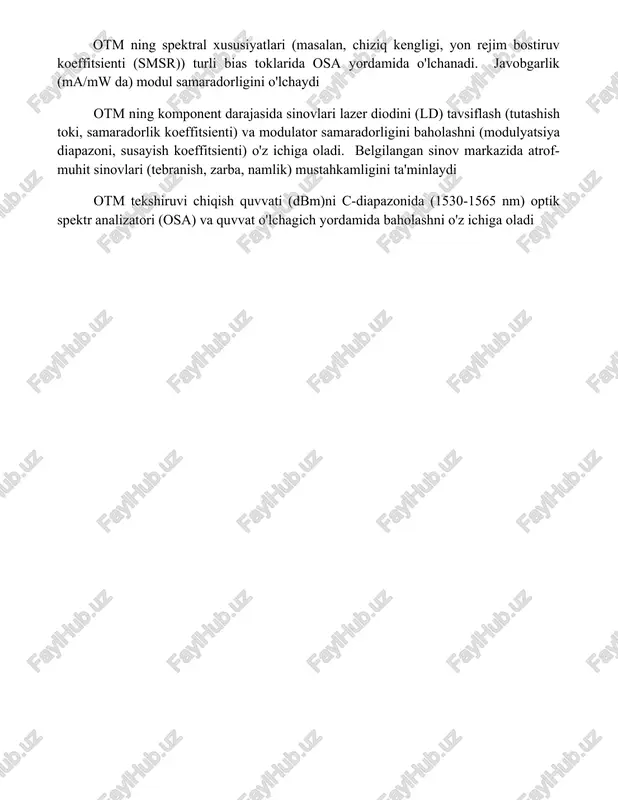

haydi otm ning komponent darajasida sinovlari lazer diodini (ld) tavsiflash (tutashish toki, samaradorlik koeffitsienti) va modulator samaradorligini baholashni (modulyatsiya diapazoni, susayish koeffitsienti) o'z ichiga oladi. belgilangan sinov markazida atrof-muhit sinovlari (tebranish, zarba, namlik) mustahkamligini ta'minlaydi otm tekshiruvi chiqish quvvati (dbm)ni c-diapazonida (1530-1565 nm) optik spektr analizatori (osa) va quvvat o'lchagich yordamida baholashni o'z ichiga oladi xulosa optik signal uzatuvchi modullar zamonaviy aloqa tizimlarida muhim qism hisoblanadi. ularning elektr signallarini optik signallarga yuqori tezlikda va uzoq masofaga uzatish uchun samarali o'tkazish qobiliyati telekommunikatsiyalardan tortib ma'lumot markazlarigacha bo'lgan sohalarda ularni ajralmas qiladi foydalanilgan adabiyotlar 1. kayser, gerd. optik tolali aloqa. mcgraw-hill education, 2019. (transmitter modullariga tegishli asosiy printsiplarni o'z ichiga oladi) 2. agrawal, govind p. optik tolali aloqa tizimlari. john wiley sons, 2012
