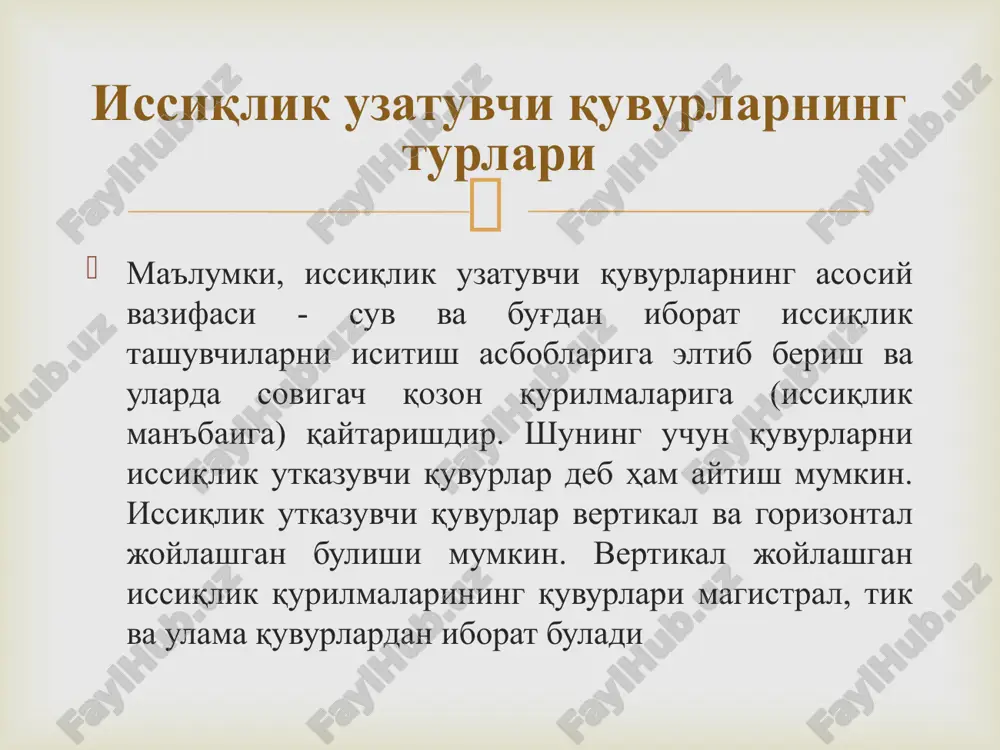

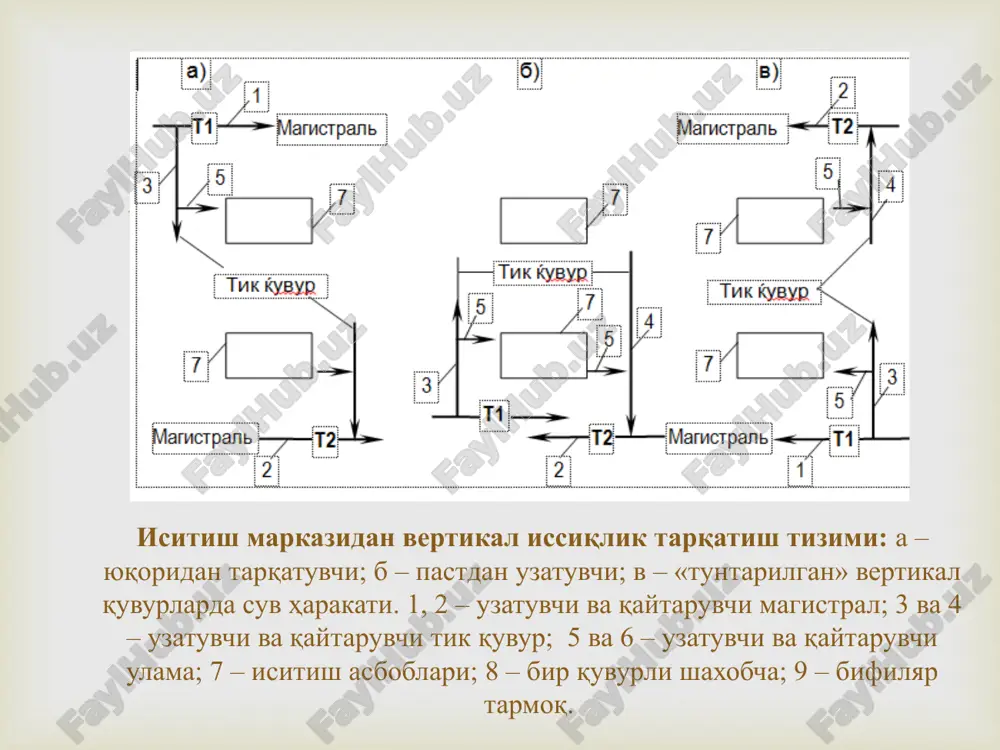

16 ma'ruza. isitish tizimini ishga tushirish. reja: 1. issiqlik uzatuvchi quvurlarning turlari 2. issiqlik uzatuvchi quvurlarni bino ichiga urnatish 3. isitish asboblarini tanlash va ularni urnatish ma'ruza. isitish asboblarining turlari va konstruktsiyalari. isitish asboblarini issiqlik hisobi. isitish asboblarini tanlash, joylashtirish va o'rnatish.  ma'lumki, issiqlik uzatuvchi quvurlarning asosiy vazifasi - suv va bug'dan iborat issiqlik tashuvchilarni isitish asboblariga eltib berish va ularda sovigach qozon qurilmalariga (issiqlik man'baiga) qaytarishdir. shuning uchun quvurlarni issiqlik utkazuvchi quvurlar deb ham aytish mumkin. issiqlik utkazuvchi quvurlar vertikal va gorizontal joylashgan bulishi mumkin. vertikal joylashgan issiqlik qurilmalarining quvurlari magistral, tik va ulama quvurlardan iborat buladi issiqlik uzatuvchi quvurlarning turlari  isitish markazidan vertikal issiqlik tarqatish tizimi: a – yuqoridan tarqatuvchi; b – pastdan uzatuvchi; v – «tuntarilgan» vertikal quvurlarda suv harakati. 1, 2 – uzatuvchi va qaytaruvchi magistral; 3 va 4 – uzatuvchi va qaytaruvchi tik quvur; 5 va 6 – uzatuvchi va qaytaruvchi ulama; 7 …

2 / 22

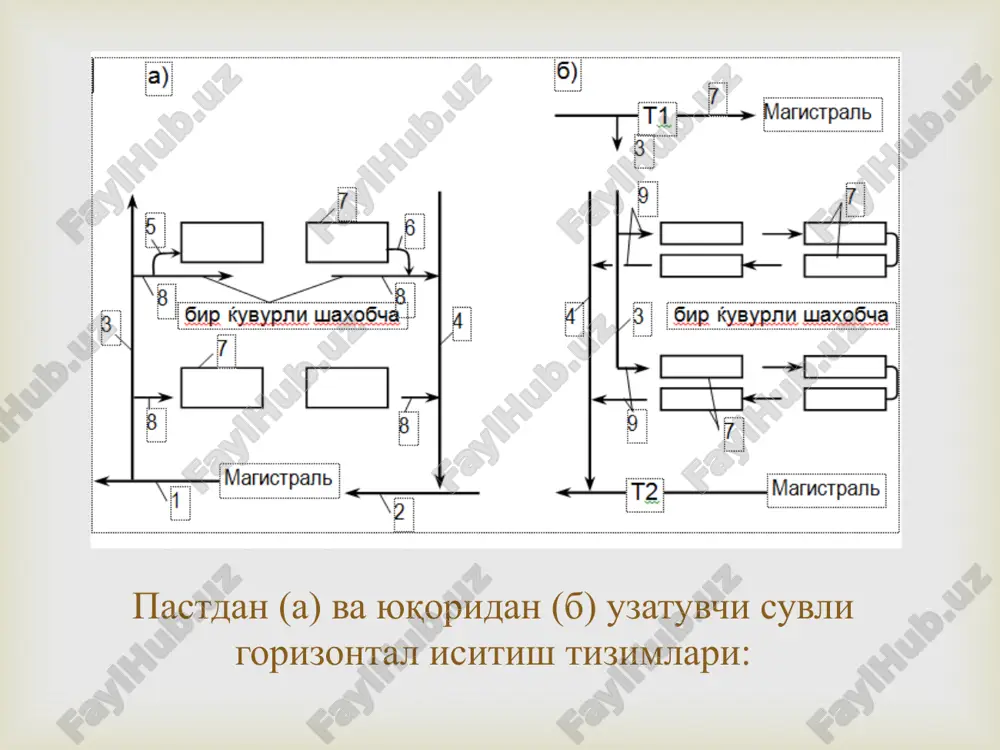

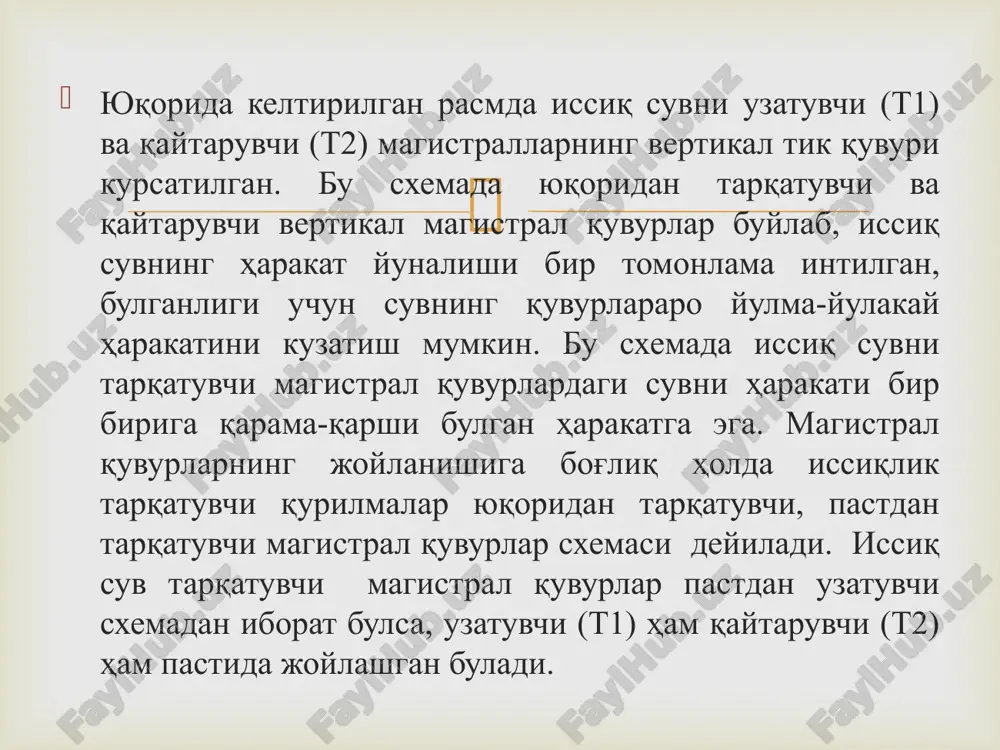

an iborat bulsa, uzatuvchi (t1) ham qaytaruvchi (t2) ham pastida joylashgan buladi.  ularning devoridagi qalinliklariga qarab kundalang kesimidagi ichki diametri di.k.k =10-50 mm gacha bulib ular uch xil buladi: engil, oddiy va kuchaytirilgan. kuchaytirilgan quvurlar qalinligi bilan oldingilaridan farq qilib, ular yuqori kategoriyali inshootlarda ochiq muhitli sharoitda ishlatilishi mumkin. engil yupqa qalinlikdagi quvurlar rezba va payvand yordami bilan isitish asboblarini ochiq muhitda birlashtirilishi uchun muljallangan. oddiy quvurlar turi esa suv-gaz issiqlik qurilmalarining yopiq holda urnatilishi lozim bulgan damlarda ishlatilish uchun muljallangan.  issiqlik qurilmalarining quvurlari ochiq yoki yopiq holda urnatiladi. issiqlik uzatuvchi quvurlarning ochiq holatda urnatilishi eng arzon va sodda hisoblanadi. ochiq urnatilgan issiqlik quvurlarining bino ichidagi ochiq qismidan ajralgan issiqlik miqdori issiqlik asboblarini maydonini aniqlashda hisobga oladi. issiqlik qurilmalarining qurilishida quyiladigan asosiy talablarni hisobga olsak (texnologik, gigiena va me'morchilik-rejalashtirish) ochiq urnatilgan magistral quvurlar texnik qavatlar, ertulalarga urnatiladi: tik va ulama quvurlarning issiqlik uskunalariga ulashdan oldin mahsus shaxtalarda yoki …

3 / 22

(hisoblar uchun issiqlik tashuvchining eng yuqori harorati qabul qilinadi); tm - issiqlik qurilmalarini qurish davrida atrof-muhitning havo harorati, 0s; l - quvurlarning uzunligi, m.  kup qavatli binolarda vertikal urnatilgan bir quvurli suvli tizimining tuzilishi (isitish asbobi oldida uch tomonlama boshqaruvchi jumrak urnatilgan): a – tik quvurning deraza yonida joylashuvi (deraza va radiator uqlari mos tushgan); b – isitish asbobining tik quvur tomon siljitilgan holati; 1 – tik quvur, 2 – radiator, 3 – devor ichiga qurilgan tik quvur, 4 – konvektor.  tik quvurlarni uzatuvchi va qaytaruvchi quvurlarga ulanish sxemalari  magistral quvurlarining ertula va texnik qavatlarda urnatilishi: a – chordoqli binolarda; b – ertula va texnik qavatlarda; v – issiqlik tashuvchining yulma-yul harakat sxemasi  magistral quvurlarni urnatishda ularni tekshirish, ta'mirlash uchun qulay qilib va issiqlikdan uzayishidagi deformatsiyani kompensatsiya kabi talablarini ham e'tiborga olish lozim. magistral quvurlarning haroratdan uzayishi tabiiy egilmalar yordamida va yuqori haroratli issiqlik tashuvchi bulganda …

4 / 22

exnik tavsifnomasiga tayangan holda ularning belgilangan joyda ishlatilishi (jadval), hamda sanitariya-gigiena kursatgichlari talabi asosida qabul qilish kuzda tutiladi. ayrim hollarda isitish asboblarini tanlab olish uchun, ularning bir qancha turlarining texnik iqtisodiy kursatkichlari bir-biri bilan taqqoslanadi. ba'zi hollarda loyiha qilinayotgan binoni isitish asboblari bilan ta'minlanishi ham e'tiborga olinadi.  asboblar turi va kurinishi markasi ishchi, bosim, mpa asbobning urtacha mahalliy gidravlik qarshiligi asosiy qullanish chegarasi 1 2 3 4 5 sektsiyali chuyan radiator m, rd ms 0, 6 0, 9 1, 4 1, 6 m, rd-umumiy hollarda, ms - yuqori gigienik talabda pulat panelli radiator: ustunchali vertikal joylashgan: egri rsv rsg-1 rsg-2 0,6 2,0 7,4 3,0 yuqori sanitariya-gigiena talabli, orasta suv bilan ishlaydigan silliq quvurli asbob dy=32-100 mm 1,0 1,5 ma'lum darajada chang ajralib chiqqanda konvektor «komfort-20» halqali, xuddi shunday «universal-20» kn20-k 1,0 5,4 turar-joy jamoat va yordamchi binolar konvektor «ritm» tug'ri oqimli k020-p, l=150 mm 1,0 5,7 jamoat binolarining yirik …

5 / 22

asboblarining tannarxi va qurishdagi mehnat sarfi nisbatan balanddir.  isitish asboblari odatga kura tashqi devorlarning yoniga, ya'ni deraza tagiga urnatiladi. agar isitish asboblari deraza tagiga urnatilsa ajralib chiqayotgan issiqlik miqdorining eng kup qismi konvektsiya usuli bilan tarqaladi. bu tarzda urnatilgan isitish asbobi xonada havo haroratining tekis taqsimlanishiga sabab buladi. ya'ni boshqacha qilib aytganda, issiq havo oqimining konvektsiya natijasida sovuq yuzaga berilaetgan quvvati kam seziladi. agarda deraza tagiga isitish asbobini urnatish, iloji bulmasa uskuna yon tomondagi devorga, lekin tashqi devorga iloji boricha yaqinroq urnatiladi. zamonaviy binolarning tuliq yig'ma qurilmalaridan qurilishi asboblarni tashqi devorga, massasi katta bulgan g'isht devorlarda mexroblarga urnatish maqsadga muvofiqdir.  radiatorlarni o'rnatilishi  agar isitish asbobi egilma (utka) quvurlar bilan ulangan bulsa, mehroblar eni 0, 6 metr kenglikda olinadi. kasalxona, davolash muassasalarida pol sathidan isitish asbobi tagigacha bulgan masofa 100 mm, devor bilan asbob oralig'idagi masofa 60 mm bulishi lozim. isitish asboblarini deraza tagining urtasiga urnatish shart emas, …
