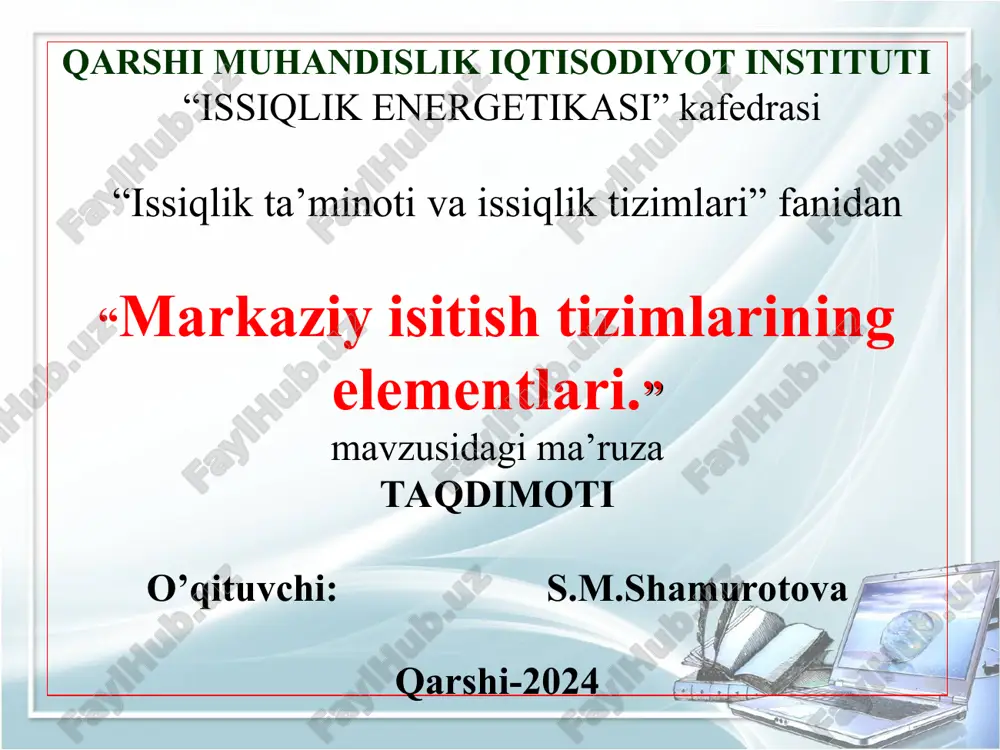

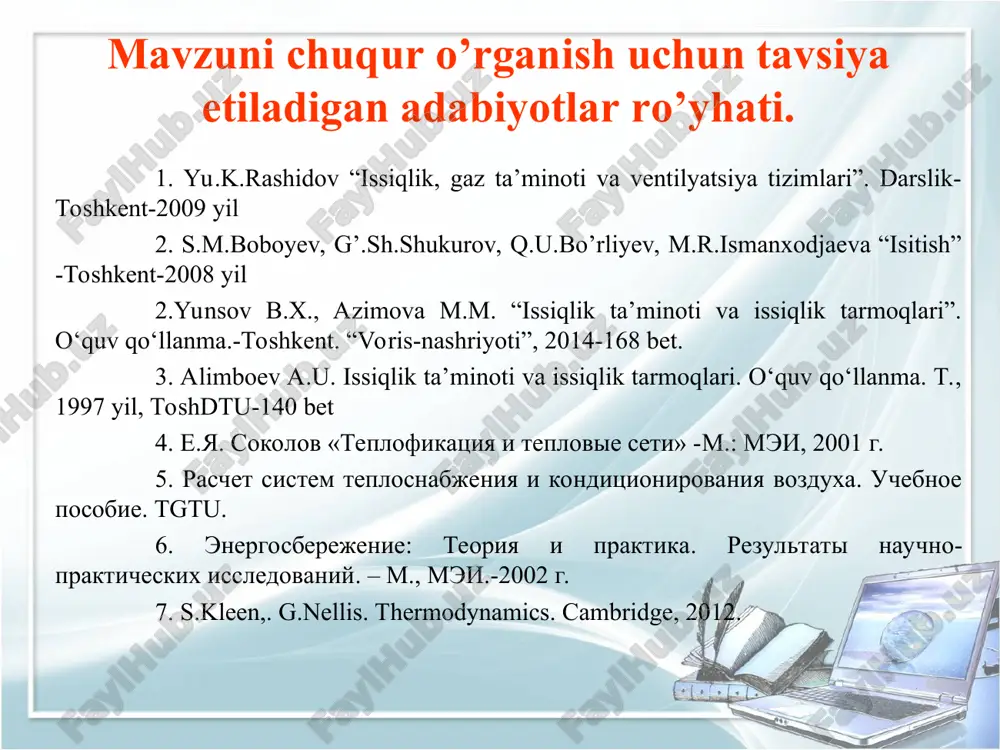

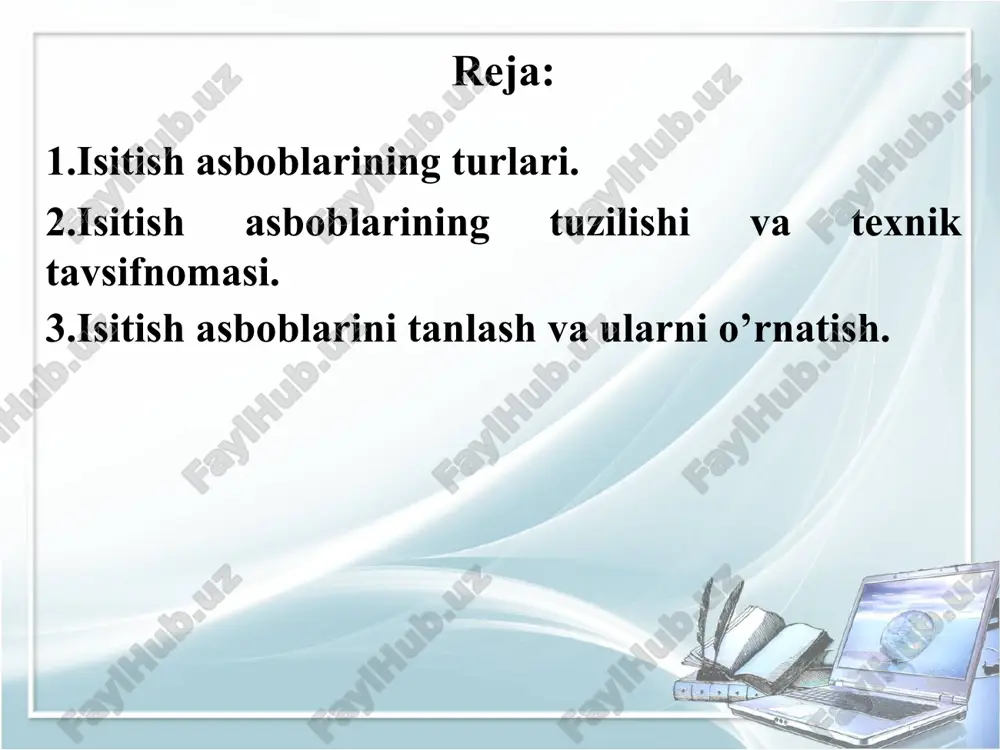

slayd 1 qarshi muhandislik iqtisodiyot instituti “issiqlik energetikasi” kafedrasi “issiqlik ta’minoti va issiqlik tizimlari” fanidan “markaziy isitish tizimlarining elementlari.” mavzusidagi ma’ruza taqdimoti o’qituvchi: s.m.shamurotova qarshi-2024 * 1. yu.k.rashidov “issiqlik, gaz ta’minoti va ventilyatsiya tizimlari”. darslik-toshkent-2009 yil 2. s.m.boboyev, g’.sh.shukurov, q.u.bo’rliyev, m.r.ismanxodjaeva “isitish” -toshkent-2008 yil 2.yunsov b.x., azimova m.m. “issiqlik ta’minoti va issiqlik tarmoqlari”. o‘quv qo‘llanma.-toshkent. “voris-nashriyoti”, 2014-168 bet. 3. alimboev a.u. issiqlik ta’minoti va issiqlik tarmoqlari. o‘quv qo‘llanma. t., 1997 yil, toshdtu-140 bet 4. e.ya. sokolov «teplofikatsiya i teplovie seti» -m.: mei, 2001 g. 5. raschet sistem teplosnabjeniya i konditsionirovaniya vozduxa. uchebnoe posobie. tgtu. 6. energosberejenie: teoriya i praktika. rezultati nauchno-prakticheskix issledovaniy. – m., mei.-2002 g. 7. s.kleen,. g.nellis. thermodynamics. cambridge, 2012. mavzuni chuqur o’rganish uchun tavsiya etiladigan adabiyotlar ro’yhati. reja: 1.isitish asboblarining turlari. 2.isitish asboblarining tuzilishi va texnik tavsifnomasi. 3.isitish asboblarini tanlash va ularni o’rnatish. 1.isitish asboblarining turlari. barcha isitish asboblari issiqlik berish uslubi jihatidan uch guruhga bo'linadi: 1. …

2 / 16

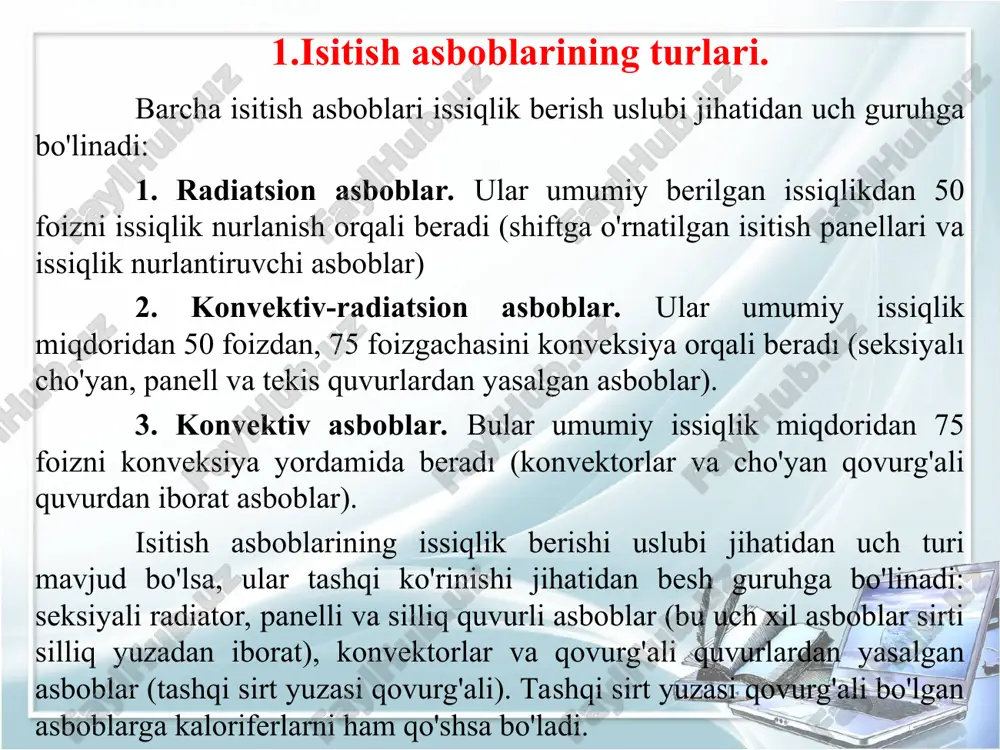

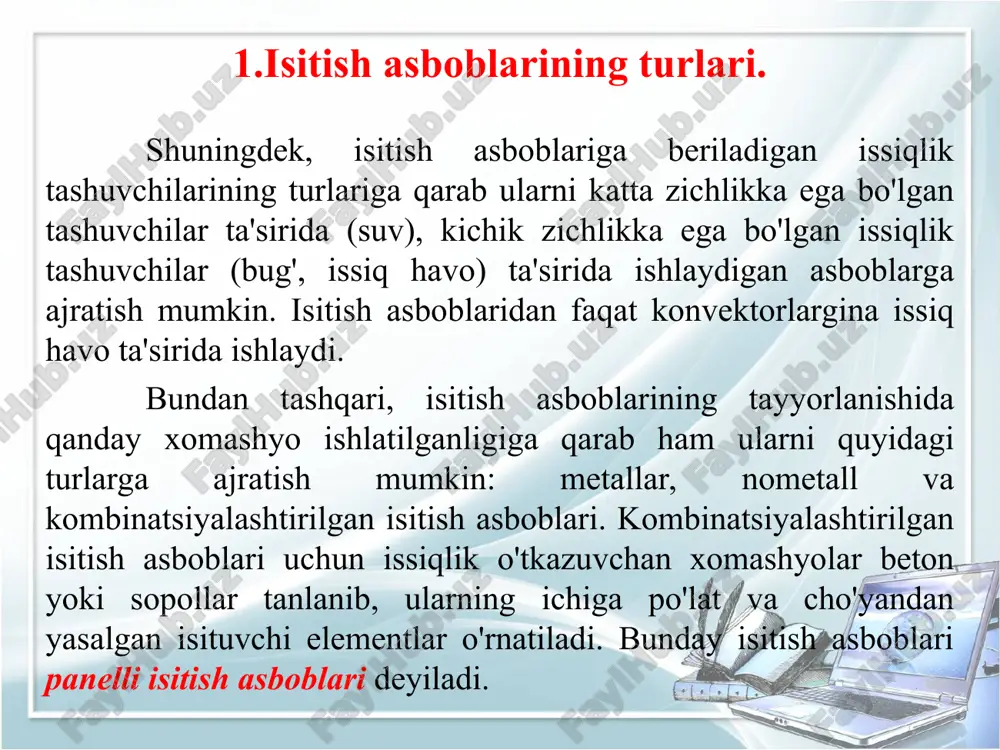

yali radiator, panelli va silliq quvurli asboblar (bu uch xil asboblar sirti silliq yuzadan iborat), konvektorlar va qovurg'ali quvurlardan yasalgan asboblar (tashqi sirt yuzasi qovurg'ali). tashqi sirt yuzasi qovurg'ali bo'lgan asboblarga kaloriferlarni ham qo'shsa bo'ladi. 1.isitish asboblarining turlari. shuningdek, isitish asboblariga beriladigan issiqlik tashuvchilarining turlariga qarab ularni katta zichlikka ega bo'lgan tashuvchilar ta'sirida (suv), kichik zichlikka ega bo'lgan issiqlik tashuvchilar (bug', issiq havo) ta'sirida ishlaydigan asboblarga ajratish mumkin. isitish asboblaridan faqat konvektorlargina issiq havo ta'sirida ishlaydi. bundan tashqari, isitish asboblarining tayyorlanishida qanday xomashyo ishlatilganligiga qarab ham ularni quyidagi turlarga ajratish mumkin: metallar, nometall va kombinatsiyalashtirilgan isitish asboblari. kombinatsiyalashtirilgan isitish asboblari uchun issiqlik o'tkazuvchan xomashyolar beton yoki sopollar tanlanib, ularning ichiga po'lat va cho'yandan yasalgan isituvchi elementlar o'rnatiladi. bunday isitish asboblari panelli isitish asboblari deyiladi. * 1.isitish asboblarining turlari. metall bo'lmagan isitish asboblari sopol, shisha, fayans va plastmassalardan tayyorlanishi mumkin bo'lib, bunday isitish asboblari alohida o'rin tutadigan va yuqori darajali talablar …

3 / 16

anuvchi (120 mm gacha), oʻrta chuqurlikka joylanuvchi (120 mm dan 200 mm gacha) va katta chuqurlikka joylanuvchi (200 mm dan ortiq) isitish asboblari deb aytiladi. 2.isitish asboblarining tuzilishi va texnik tavsifnomasi. issiqlik qurilmalaridagi issiqlik tashuvchi suv va bug'dan iborat bo'lgan taqdirda radiatorlarning turi bir xilda tanlanib, faqat isitish asbobining tashqi yuzasidagi haroratga to'g'ri keladigan gigiyena sharoitida ishlatish mumkin. 1. cho'yan radiatorlar. cho'yan radiatorlar xonalarga konvektiv-radiatsion issiqlik tarqatuvchi uskunalardan iborat bo'lib, tuzilishi jihatidan ustunli elementi bo'lmasi yumaloq, ellips shaklida yoki yassi blokda o'rnatilgan egri-bugri kanalli shaklga ega bo'ladi. radiatorlar qo'ng'ir cho'yan eritmasidan devor qalinligi 4 mm qilib quyilib, bo'limlar soni talab qilingan hisobiy issiqlik miqdoriga asoslanib qabul qilinadi. radiatorlarning seksiyalaridagi vertikal kanallarning soniga qarab bir ustunli vertikal kanalli, ikki ustunli vertikal kanalli va ko'p ustunli vertikal kanalli tuzilishda yasaladi (10.1- rasm). 10.1-rasm. bir ustunli, ikki ustunli va ko'p ustunli radiatorlar. 2.isitish asboblarining tuzilishi va texnik tavsifnomasi. hozirgi davrdagi qurilayotgan turar joy …

4 / 16

m bog'liq holda o'zgarib turadi. qo'sh romli deraza bilan qurilgan va havo almashtirish uskunasi o'rnatilmagan turar-joy, jamoat va yordamchi ko'p qavatli binolarning 3-dan 8-qavati uchun infiltratsion havoni isitish uchun sarf bo'lgan issiqlik miqdori har bir xona uchun alohida hisoblanadi. bu qo'shimcha issiqlik miqdori quyidagi 10.1-jadvalda keltirilgan. 2.isitish asboblarining tuzilishi va texnik tavsifnomasi. seksiyali cho'yan radiatorlar 10.1-jadval 2.isitish asboblarining tuzilishi va texnik tavsifnomasi. 10.2-rasm. nippel va radiator seksiyalarini birlashtirish uchun qo'llaniladigan kalit: a- nippel, b- nippełni burab yurgizuvchi ko'ndalang valik, d- radiator uchun kalit; e- yoqalik kalit hozirgi davrgacha mc-140, mc-90, m-140-ao «polza», «gigenicheskiy», radiator «moskva-132» va radiator lor-150 («lipetskiy otopitelniy radiator») kabi turlari qurilishda keng qo'llanilgan. ularning kesimi, o'lcham birliklari 10.3-rasmda keltirilgan. 2.isitish asboblarining tuzilishi va texnik tavsifnomasi. hozirgi davrda yangi cho'yan «2k-60» va «2k-60p» radiatorlar ishlab chiqarilmoqda. cheboksar agregat zavodi «4-2-75-30, 4-2-75-500 va chm- 75-500 rusumli cho'yandan iborat seksiyali radiatorlar ishlab chiqarmoqda. ularning shakli 10.4-rasmda va texnik ko'rsatkichlari 10.1-jadvalda …

5 / 16

pk-1 bir qatorli 336-2545 0,142-1,12 6-45 1 (10) 130 pk-2 ikki qatorli 420-2625 0,345-2,191 14,5-92 1 (10) 130 pk-4 to'rt qatorli 400-1765 0,496-2,781 25-120 1 (10) 130 user (u) 2.isitish asboblarining tuzilishi va texnik tavsifnomasi. po'lat quvurli radiatorlarning asosiy ko'rsatkichlari 10.3-jadval 10.7-rasm. po'lat quvurli radiatorlar. turi seksiyalar soni o'lchamlari, mm issiqlik berishi, vt suv hajmi massasi, kg rs rs-10 rs-13 rs-16 rs-20 rs-24 rs-r -pr7 -pz9 -pr11 -pr14 -pr16 rs 10 13 16 20 24 rs-r 10-7 13-9 16-11 20-14 24-16 a 559 543 b 500 v 436 1010 682 846 1010 pc 840 1380 1202 1500 1800 pc-3 1060 1800 1690 2110 2540 pc-4 1390 1250 2220 2770 3330 pc-r 1000 3,6 1500 1850 2150 pc 2,8 3,2 4,5 5,6 6,7 pc-3 2,5 18,5 3,9 5,0 5,9 pc 14,5 21,1 22,5 28,0 33,5 pc-3 15,7 24,6 29,5 36,4 rs-10-300 rs-13-300 rs-16-300 rs-20-300 rs-24-300 - - - - - 10 …
