1 / 18

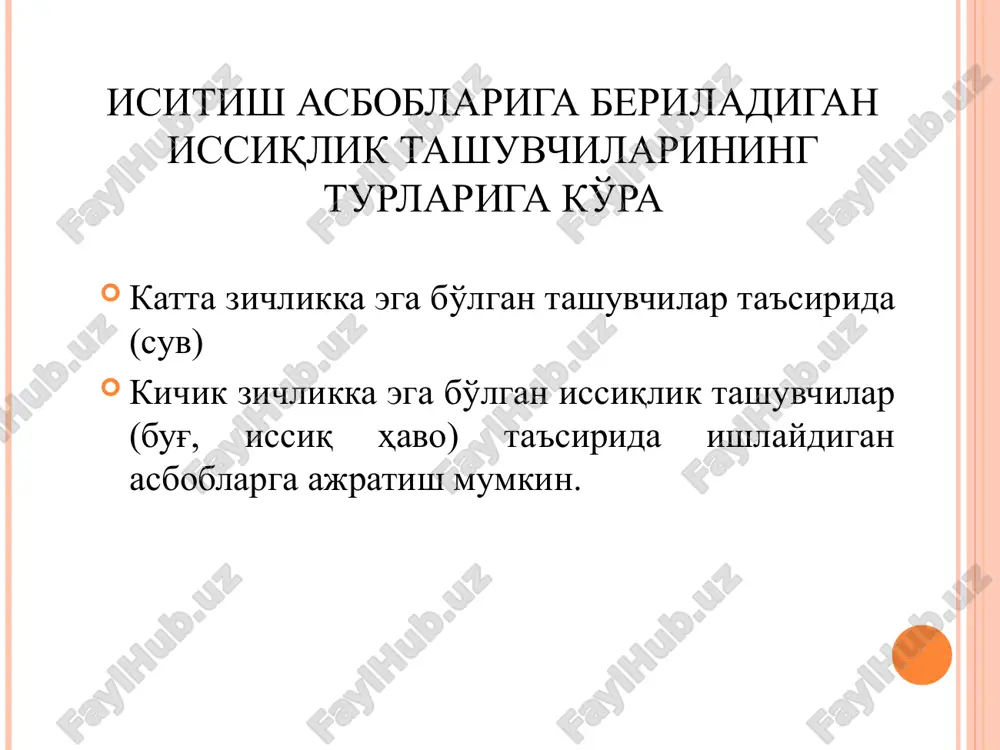

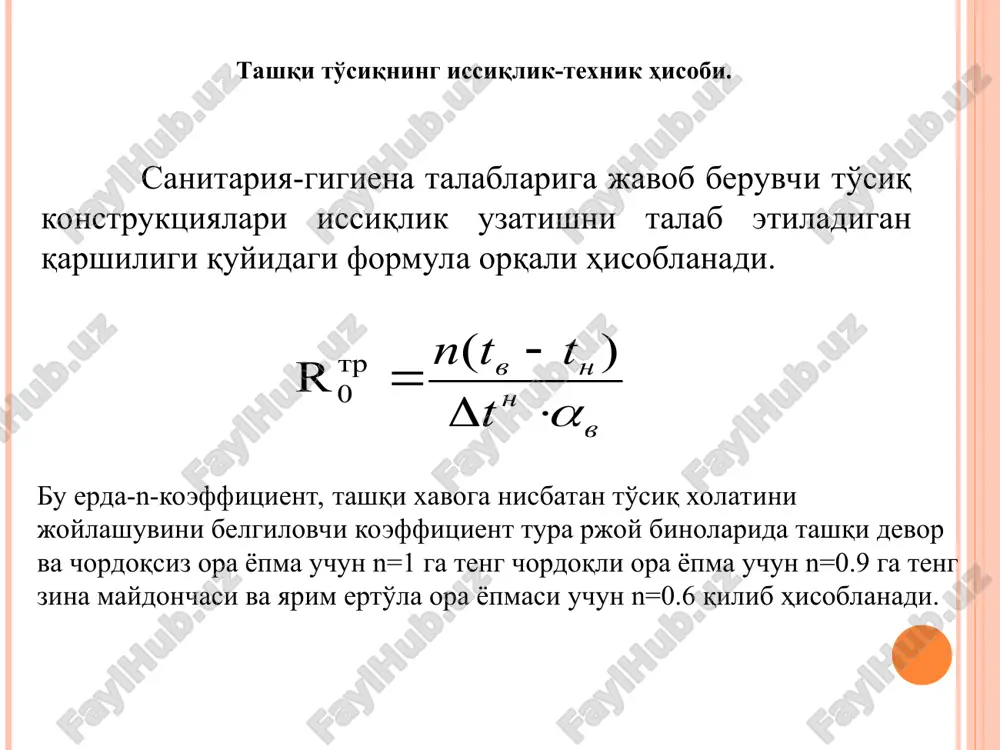

markazlashgan issiqlik bilan ta'minlash tizimlari issiqlik tashuvchining turiga qarab suvli va bug'li bo'ladi mavzu: isitish tizimlarining gidravlik hisobi 1. isitish asboblariga beriladigan issiqlik tashuvchilar 2. isitish asboblarining tuzilishi 3. turli xil matereallardan tayyorlangan radeatorlarni issiqlik berish solishtirma tavsifi isitish asboblari tashqi ko'rinishiga ko'ra besh turga bo'linadi sektsiyali radiatorlar silliq quvurli asboblar konvektorlar qovurg'ali quvurlardan yasalgan asboblar tashqi sirt yuzasi qovurg'ali bo'lgan asboblar isitish asboblariga beriladigan issiqlik tashuvchilarining turlariga ko'ra katta zichlikka ega bo'lgan tashuvchilar ta'sirida (suv) kichik zichlikka ega bo'lgan issiqlik tashuvchilar (bug', issiq havo) ta'sirida ishlaydigan asboblarga ajratish mumkin. tashqi to'siqning issiqlik-texnik hisobi. sanitariya-gigiena talablariga javob beruvchi to'siq konstruktsiyalari issiqlik uzatishni talab etiladigan qarshiligi quyidagi formula orqali hisoblanadi. bu erda-n-koeffitsient, tashqi xavoga nisbatan to'siq xolatini joylashuvini belgilovchi koeffitsient tura rjoy binolarida tashqi devor va chordoqsiz ora yopma uchun n=1 ga teng chordoqli ora yopma uchun n=0.9 ga teng zina maydonchasi va yarim erto'la ora yopmasi uchun n=0.6 qilib hisoblanadi. …

2 / 18

hdir. radiatorlarning turlarini tanlash uchun binoning maqsadga muvofiqlik darajasi, binoning turi va gigiena sharoiti e'tiborga olish lozim. issiqlik qurilmalaridagi issiqlik tashuvchi suv va bug'dan iborat bo'lgan taqdirda radiatorlarning turi bir xilda tanlanib, faqat isitish asbobining tashqi yuzasidagi haroratga to'g'ri keladigan gigienik sharoitida ishlatish mumkin. cho'yan radiatorlar cho'yan radiatorlar xonalarga konvektiv-radiatsion issiqlik tarqatuvchi uskunalardan iborat bo'lib, tuzilishi jihatidan ustunli elementi-bo'lmasi yumaloq, ellips shaklida yoki yassi blokda o'rnatilgan egri kanalli shaklga ega bo'ladi. radiatorlar qo'ng'ir cho'yan eritmasidan devor qalinligi 4 mm qilib quyilib, bo'limlar soni talab qilingan hisobiy issiqlik miqdoriga asoslanib qabul qilinadi. radiatorlarning sektsiyalaridagi vertikal kanallarning soniga qarab bir ustunli vertikal kanalli, ikki ustunli vertikal kanalli va ko'p ustunli vertikal kanalli tuzilishda yasaladi bir ustunli va ikki ustunli radiatorlar. alyuminiy radiatorlar zamonaviy alyuminiy radiatorlar engil, chiroyli va ixcham ishlangan bo'lib, o'rtacha bosimda ishlaydi, ularni o'rnatish va ishlatish cho'yanga nisbatan ancha oson va qulay. ishlash muddati 15-20 yilni tashkil etadi. bimetall radiatorlar …

3 / 18

adiatsion-konvektiv isitish asboblari deyiladi. ular oddiy pulat quvurlardan yasalib ma'lum kundalang kesimga ega bo'lgan (di = 32-100 mm) tashqi yuzasi silliq egilgan yoki berilgan uzunlikda kesimi registr shaklida ikki tomonlama bog'lovchi-ulovchi quvurlar bilan ma'lum qoidada biriktirilishi natijasida hosil bo'ladi. silliq - quvurli isitish asboblari yuzasidan chang yoki boshqa organik-neorganik moddalardan osongina tozalanishi bilan boshqa isitish asboblaridan ajralib turadi. turli xil materiallardan tayyorlangan radiatorlarni issiqlik berish solishtirma tavsifi ( bir seksiyani issiqlik berish darajasi) -cho'yan radiator - 100 dan 160 vattgacha -alyumin radiator - 82-212 vattgacha -bimetal radiator – 150-180 vattgacha seksiyali radeatorlarning umumuy issiqlik berishi -temir radeatorlar – 1200-1600 vattgacha -konvektorlar - 130-10000 vattgacha d ga teng d ga teng d d kup qavatli binolarda vertikal o'rnatilgan bir quvurli suvli tizimining tuzilishi (isitish asbobi oldida uch tomonlama boshqaruvchi jumrak o'rnatilgan): foydalaniladigan adabiyotlar rashidov yu.k. «issiqlik, gaz ta'minoti va ventilyatsiya». oliy o'quv yurtlari uchun darslik. –toshkent.: cho'lpon, 2009. – 143 b. …

4 / 18

isitish tizimlarining gidravlik hisobi - Page 4

5 / 18

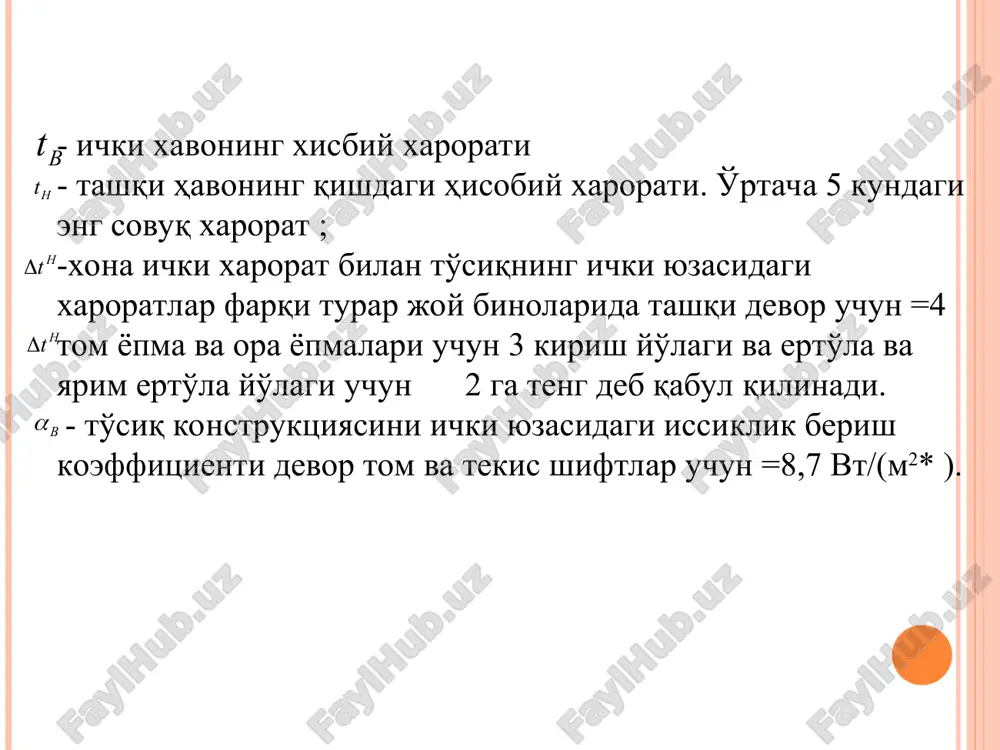

isitish tizimlarining gidravlik hisobi - Page 5
