1 / 28

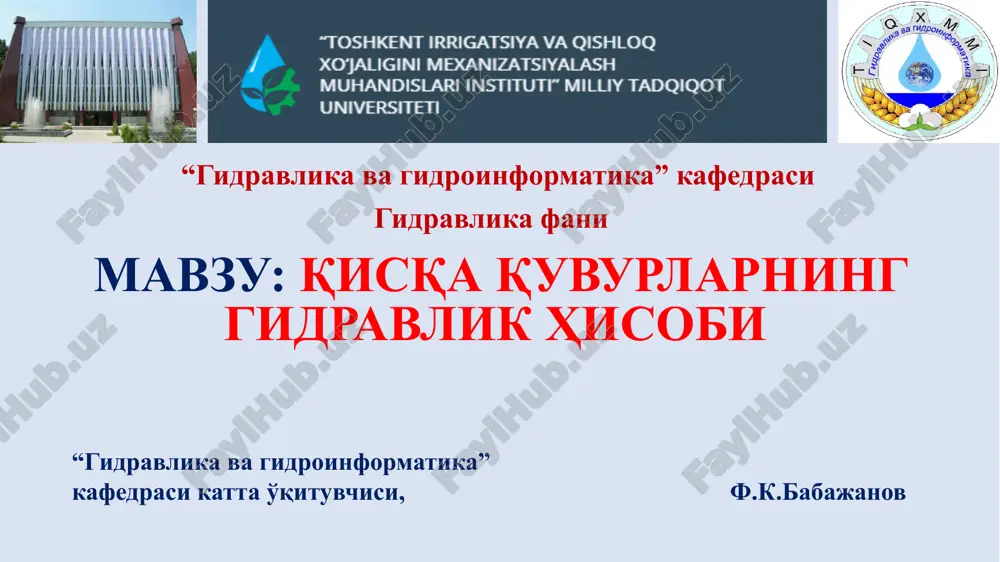

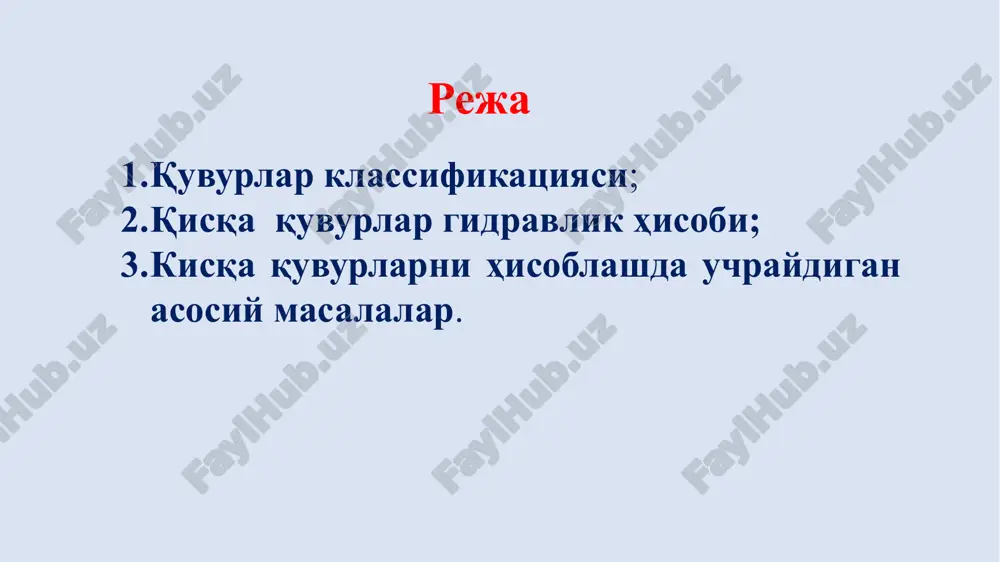

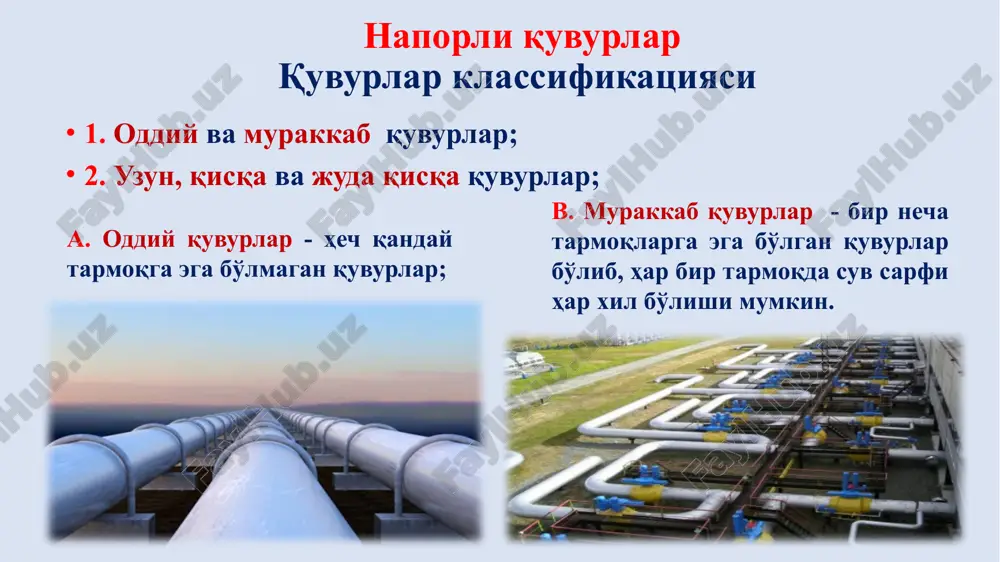

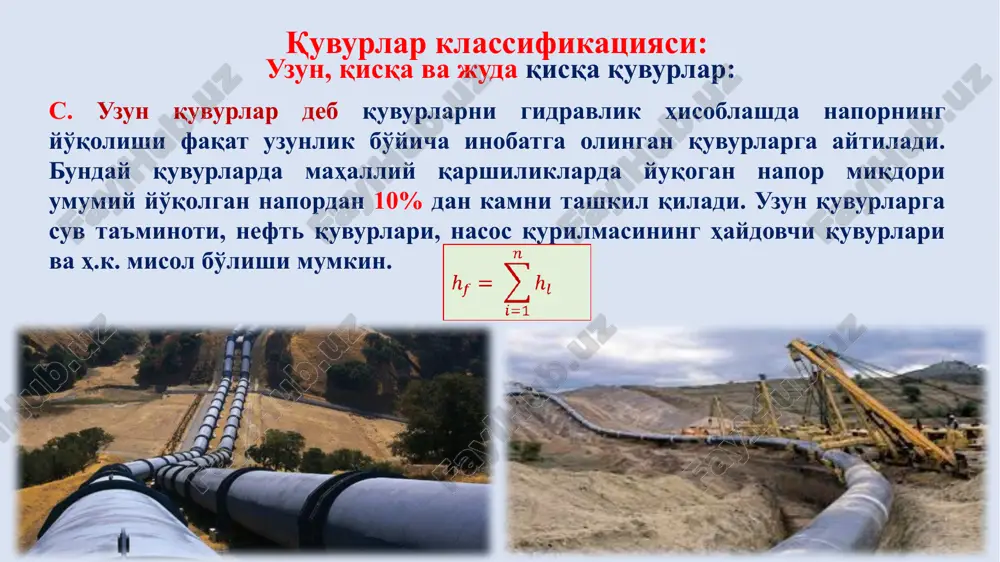

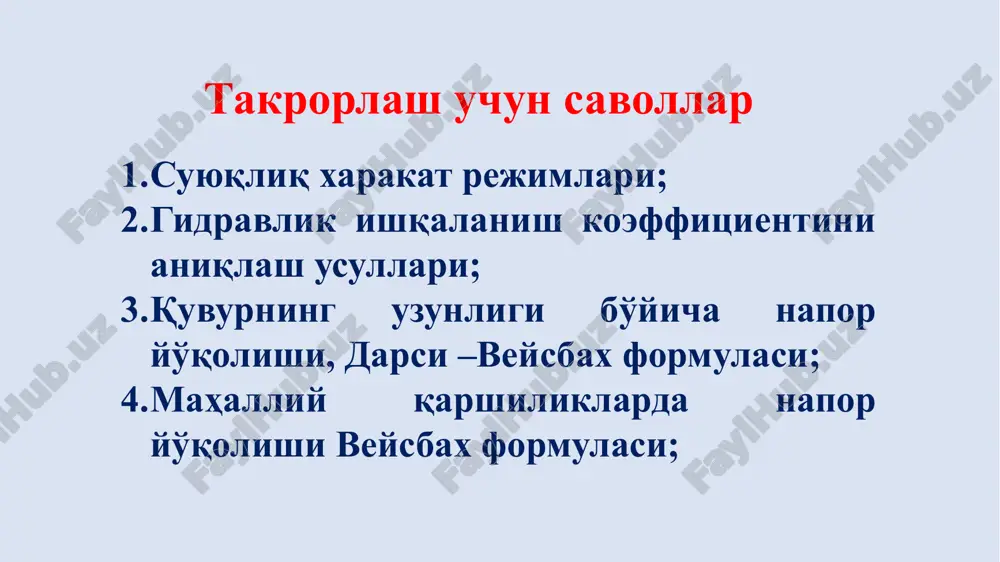

kalta quvurlarni gidravlik hisobi mavzu: qisqa quvurlarning gidravlik hisobi “gidravlika va gidroinformatika” kafedrasi katta o'qituvchisi, f.k.babajanov “gidravlika va gidroinformatika” kafedrasi gidravlika fani takrorlash uchun savollar suyuqliq xarakat rejimlari; gidravlik ishqalanish koeffitsientini aniqlash usullari; quvurning uzunligi bo'yicha napor yo'qolishi, darsi –veysbax formulasi; mahalliy qarshiliklarda napor yo'qolishi veysbax formulasi; reja quvurlar klassifikatsiyasi; qisqa quvurlar gidravlik hisobi; kisqa quvurlarni hisoblashda uchraydigan asosiy masalalar. naporli quvurlar quvurlar klassifikatsiyasi 1. oddiy va murakkab quvurlar; 2. uzun, qisqa va juda qisqa quvurlar; v. murakkab quvurlar - bir necha tarmoqlarga ega bo'lgan quvurlar bo'lib, har bir tarmoqda suv sarfi har xil bo'lishi mumkin. a. oddiy quvurlar - hech qanday tarmoqga ega bo'lmagan quvurlar; quvurlar klassifikatsiyasi: uzun, qisqa va juda qisqa quvurlar: s. uzun quvurlar deb quvurlarni gidravlik hisoblashda naporning yo'qolishi faqat uzunlik bo'yicha inobatga olingan quvurlarga aytiladi. bunday quvurlarda mahalliy qarshiliklarda yuqogan napor miqdori umumiy yo'qolgan napordan 10% dan kamni tashkil qiladi. uzun quvurlarga suv ta'minoti, neft …

2 / 28

arda yo'qolgan solishtirma energiyani hisoblash formulalari (darsi-veysbax, veysbax formulalari): bu erda: λ – gidravlik ishqalanish koeffitsienti; ; - mahalliy qarshilik koeffitsienti. kisqa quvurlar gidravlik hisobiga doir masala 1-rasm. ketma ket ulangan quvurlar qisqa quvurlarni gidravlik hisoblash tartibi 2. d.bernulli tenglamasini ikkita kesim uchun yozamiz. buning uchun (i-i) va (ii-ii) kesimlarni tanlab olamiz. 3. taqqoslash tekisligini (o-o) o'tkazamiz. taqqoslash tekisligini (ii-ii) kesimning og'irlik markazidan o'tkazamiz. 1. masalani hisoblashda d.bernulli tenglamasidan foydalanadi: (1) 4. bernulli tenglamasini hadlarini aniqlaymiz (1-rasm): kisqa quvurlar gidravlik hisobiga doir masala i-i kesim uchun ii-ii kesim uchun ϑi= 0; ri= rat; zi=n; zii=0; rii=rat; ϑii=ϑ3; 11 5. aniqlangan hadlarni (1) tenglamaga qo'yamiz: (2) hf - kesimlar orasida yo'qolgan naporni aniqlaymiz: 6. (3) (4) a) uzunlik bo'yicha yo'qolgan naporni aniqlaymiz (1-rasm bo'yicha): (5) uzilmaslik tenglamasidan foydalanib: (6) b) mahalliy qarshilikda yo'qolgan naporni aniqlaymiz (1-rasm bo'yicha): uzilmaslik tenglamasidan foydalanib: yoki umumlashtirib: yoki umumlashtirib: (7) 7. (6) va (7) tenglamani umumlashtirib: …

3 / 28

la sarf, quvur uzunligi, diametri, geometrik o'lchamlari, suyuqlik zichligi, yopishqoqligi, g'adir budurligi berilgan bulib, naporni aniqlash lozim. 3–masala sarf, quvur uzunligi, napor, geometrik o'lchamlari, suyuqlik zichligi, yopishqoqligi, g'adir budurligi berilgan bulib, diametrni aniqlash lozim. h 1-masala berilgan: d=100mm =0,5 =1,5 δ=0,5 mm =0,7 q=? h=2m hisoblash uchun formulalar l=7m h uyga vazifa berilgan: q=10 l/s =0,5 =1,5 δ=0,5 mm =0,7 h=? l=1*n2m hisoblash uchun formulalar d=10*n1mm -ismingizdagi xarflar soni; -familiyangizdagi xarflar soni. n1 n2 mustaqil topshiriq foydalanishga tavsiya etilgan adabiyotlar 1. a. arifjanov, q. rahimov, a. xodjiev «gidravlika» - toshkent, 2016y. 2. k.sh.latipov, a.arifjanov, x.kadirov, b.toshov «gidravlika va gidravlik mashinalar», navoiy. alisher navoiy, 2014 y. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. a.arifjanov, p.n.gurina. gidravlika. -tashkent. timi, 2011g. 6. …

4 / 28

ng image46.png image47.png image48.png image49.png image50.png image51.png image52.png image53.png image310.png image320.png image330.png image340.png image350.png image360.png image59.png image55.png image56.png image57.png image51.wmf image58.png image63.png image60.png image61.png image62.png image54.png image64.png image65.png image66.jpeg ) ( d = f l /docprops/thumbnail.jpeg
