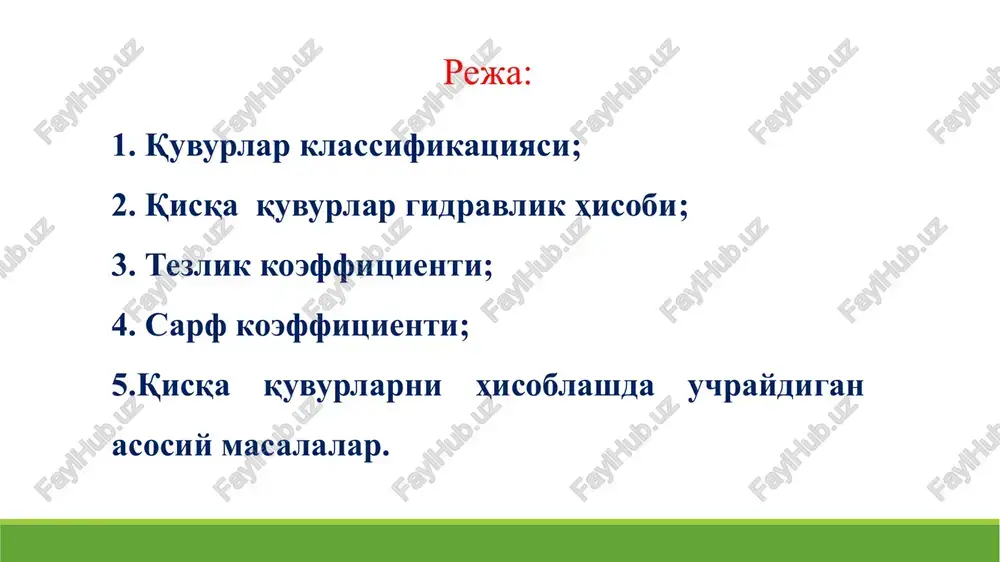

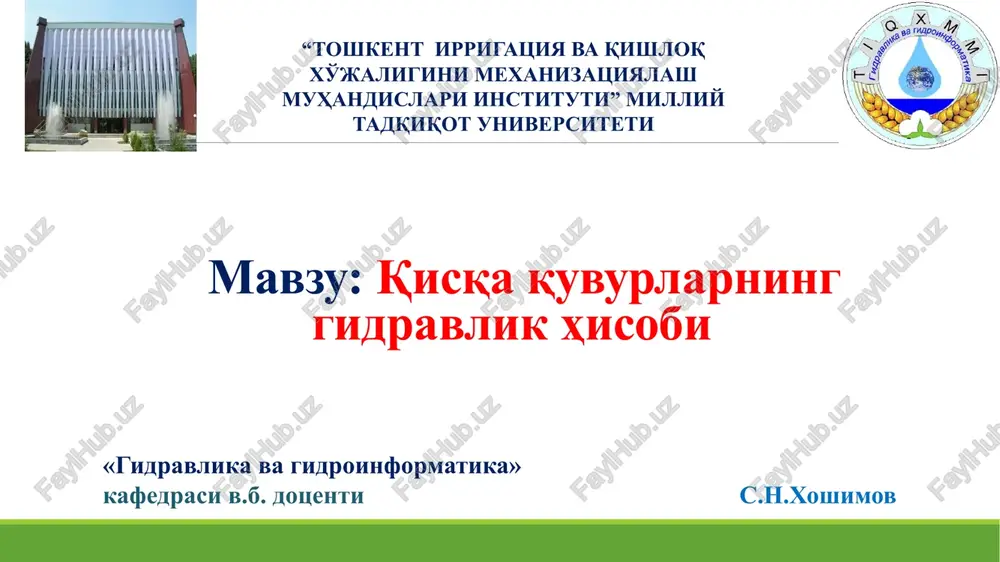

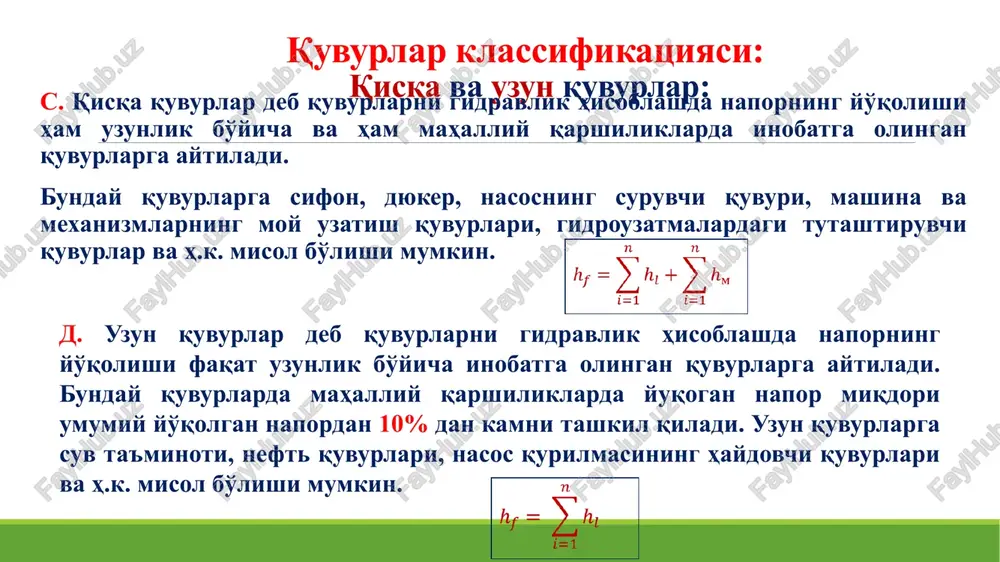

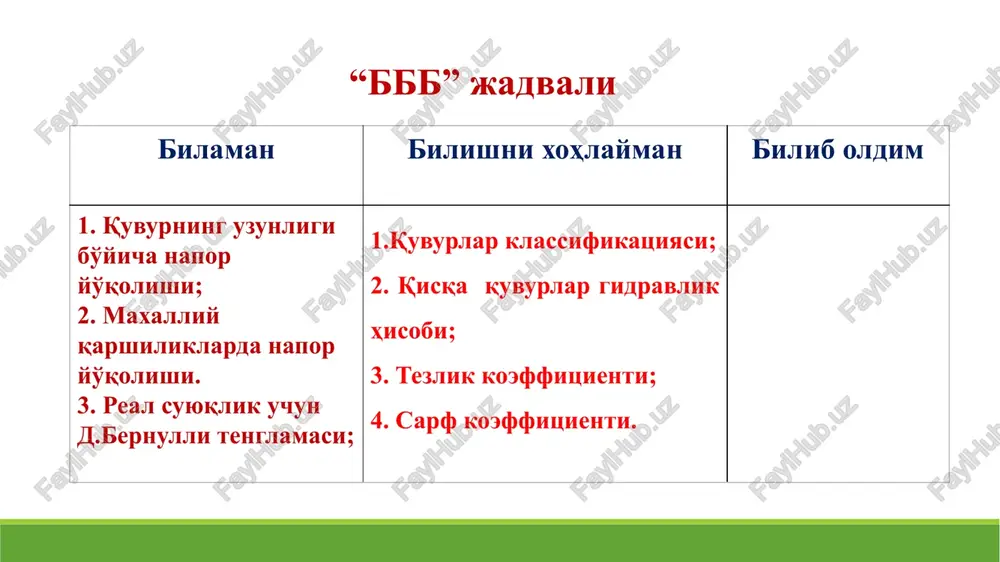

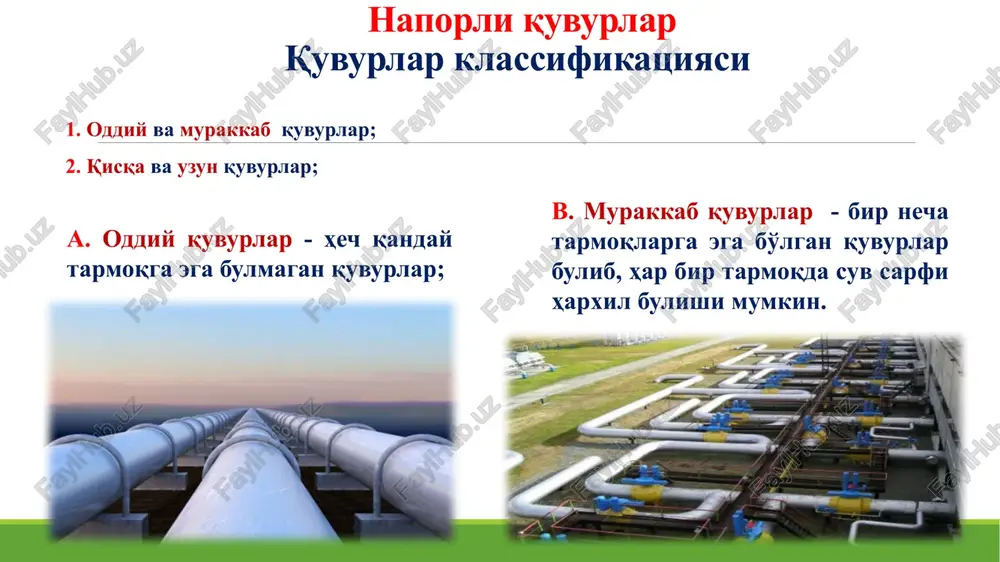

kalta quvurlarni gidravlik hisobi mavzu: qisqa quvurlarning gidravlik hisobi “toshkent irrigatsiya va qishloq xo'jaligini mexanizatsiyalash muhandislari instituti” milliy tadqiqot universiteti «gidravlika va gidroinformatika» kafedrasi v.b. dotsenti s.n.xoshimov reja: 1. quvurlar klassifikatsiyasi; 2. qisqa quvurlar gidravlik hisobi; 3. tezlik koeffitsienti; 4. sarf koeffitsienti; 5.qisqa quvurlarni hisoblashda uchraydigan asosiy masalalar. bilaman bilishni xohlayman bilib oldim 1. quvurning uzunligi bo'yicha napor yo'qolishi; 2. maxalliy qarshiliklarda napor yo'qolishi. 3. real suyuqlik uchun d.bernulli tenglamasi; 1.quvurlar klassifikatsiyasi; 2. qisqa quvurlar gidravlik hisobi; 3. tezlik koeffitsienti; 4. sarf koeffitsienti. “bbb” jadvali 3 naporli quvurlar quvurlar klassifikatsiyasi 1. oddiy va murakkab quvurlar; 2. qisqa va uzun quvurlar; v. murakkab quvurlar - bir necha tarmoqlarga ega bo'lgan quvurlar bulib, har bir tarmoqda suv sarfi harxil bulishi mumkin. a. oddiy quvurlar - hech qanday tarmoqga ega bulmagan quvurlar; quvurlar klassifikatsiyasi: qisqa va uzun quvurlar: s. qisqa quvurlar deb quvurlarni gidravlik hisoblashda naporning yo'qolishi ham uzunlik bo'yicha va ham mahalliy …

2 / 30

i asosiy hisoblash formulalari 1. d. bernulli tenglamasi: 2. uzluksizlik tenglamasi: 3. quvurlarda yo'qolgan slishtirmaenergiyani hisoblash formulalari (darsi-veysbax, veysbax formulalari): bu erda: λ – gidravlik ishqalanish koeffitsienti; ; - mahalliy qarshilik koeffitsienti. kisqa quvurlar gidravlik hisobiga doir masala 1-rasm. ketma ket ulangan quvurlar qisqa quvurlarni gidravlik hisoblash tartibi 2. d.bernulli tenglamasini ikkita kesim uchun yozamiz. buning uchun (i-i) va (ii-ii) kesimlarni tanlab olamiz. 3. taqqoslash tekisligini (o-o) o'tkazamiz. taqqoslash tekisligini (ii-ii) kesimning og'irlik markazidan o'tkazamiz. 1. masalani hisoblashda d. bernulli tenglamasidan foydalanadi: i-i kesim uchun ii-ii kesim uchun ϑi= 0; ri= rat; zi=n; zii=0; rii=rat; ϑii=ϑ3; (1) 4. bernulli tenglamasini hadlarini aniqlaymiz (1-rasm): 5. aniqlangan hadlarni (1) tenglamaga qo'yamiz: (2) hf - kesimlar orasida yo'qolgan naporni aniqlaymiz: 6. (3) (4) a) uzunlik bo'yicha yo'qolgan naporni aniqlaymiz (1-rasm bo'yicha): (5) uzilmaslik tenglamasidan foydalanib: (6) b) mahalliy qarshilikda yo'qolgan naporni aniqlaymiz (1-rasm bo'yicha): o'zilmaslik tenglamasidan foydalanib: yoki umumlashtirib: yoki umumlashtirib: (7) 7. …

3 / 30

lida chizish mumkin; 2. napor chizig'ini quramiz (e-e) : 3. (i-i) kesimdagi to'la napor taqqoslash tekisligi (o-o) va (i-i) kesimlar orasidagi masofa bo'ladi. qaralayotgan misolda bu masofa (n) ga tengdir. (ii-ii) kesimdagi gidrodinamik napor 3-quvurdagi tezlik naporiga tengdir: =n; 5. yuqoridagi formulalardan foydalanib aniqlangan hadlarni chizmada ko'rsatib bormamiz (2-rasm). 4. pezometrik chizig'ini quramiz (r-r): = 2-rasm. pezometrik (r-r) va napor (e-e) chiziqlarini qurish 3-rasm. pezometrik (r-r) va napor (e-e) chiziqlarini qurish qisqa quvurlarni hisoblashda uchraydigan asosiy masalalar 1–masala napor, quvur uzunligi, diametri, geometrik o'lchamlari, suyuqlik zichligi, yopishqoqligi, g'adir budurligi berilgan bo'lib, suv sarfini aniqlash lozim. 2–masala sarf, quvur uzunligi, diametri, geometrik o'lchamlari, suyuqlik zichligi, yopishqoqligi, g'adir budurligi berilgan bo'lib, naporni aniqlash lozim. 3–masala sarf, quvur uzunligi, napor, geometrik o'lchamlari, suyuqlik zichligi, yopishqoqligi, g'adir budurligi berilgan bo'lib, diametrni aniqlash lozim. misol: toshkent shahrida “salar” kanalida o'rnatilgan dyukerning gidravlik hisobi. dyuker uzunligi: quvur materiali: pulat ma'lumotnomadan: berilgan parametrlar: porshen diametri d = …

4 / 30

, x.fayziev, a.u.toshxojaev gidravlika. toshkent. taqi 2019. latipov q.sh., arifjanov a.m., fayziyev x., «gidravlika», toshkent. taqi, 2015y. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages k.sh.latipov, a.arifjanov, x.kadirov, b.toshov «gidravlika va gidravlik mashinalar», navoiy sh., alisher navoiy, 2014 y.-406b. philip m. gerhart andrew l. gerhart john i. hochstein fundamentals of fluid mechanics. isbn 978-1-119-08070-1 (binder-ready version). usa 2016 philippe gourbesville • jean cunge guy caignaert advances in hydroinformatics. isbn 978-981-10-7217-8. springer nature singapore pte ltd. 2018 a.m.arifjanov «gidravlikadan masalalar to‘plami» - toshkent, 2005 y.-88b. www.gidravlika-obi-life.zn.uz «gidravlika va gidroinformatika» kafedrasi v.b. dotsenti s.n.xoshimov //tiiame.uz/ tel.: 71-237 19 71 pochta: xoshimov.50907@mail.ru www.gidravlika-obi-life.zn.uz murojat uchun manzillar e'tiboringiz uchun raxmat image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.png image6.png image7.png image8.jpeg image9.jpeg image10.gif image11.png image12.jpeg image13.jpeg image14.jpeg image15.jpeg image16.jpeg image17.jpeg image18.png image15.png image16.png image17.png image180.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png …
