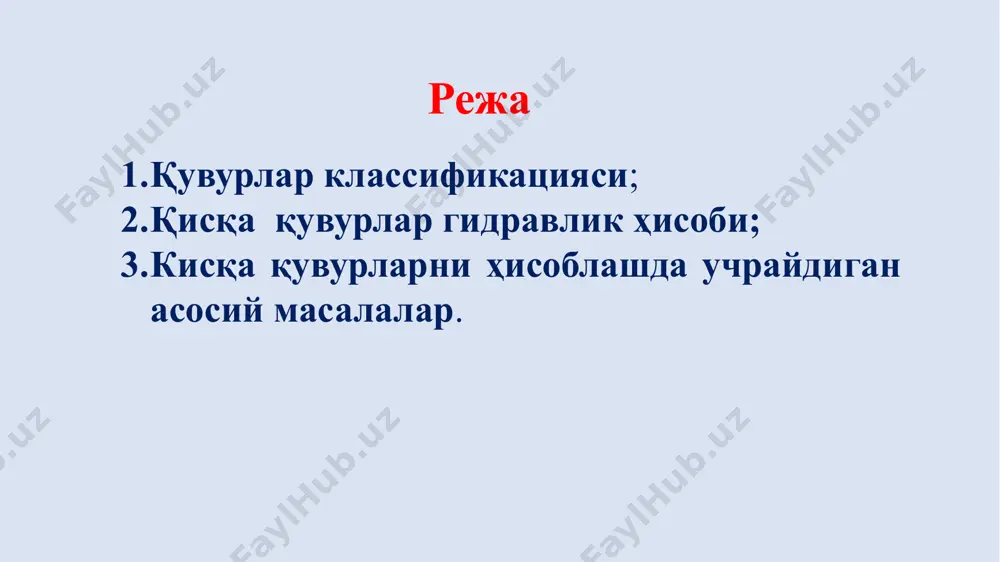

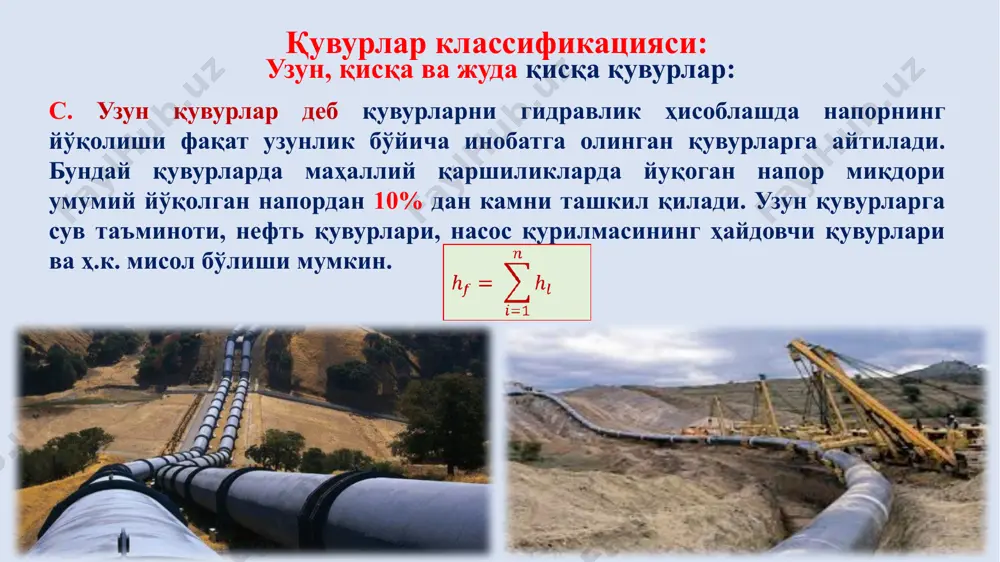

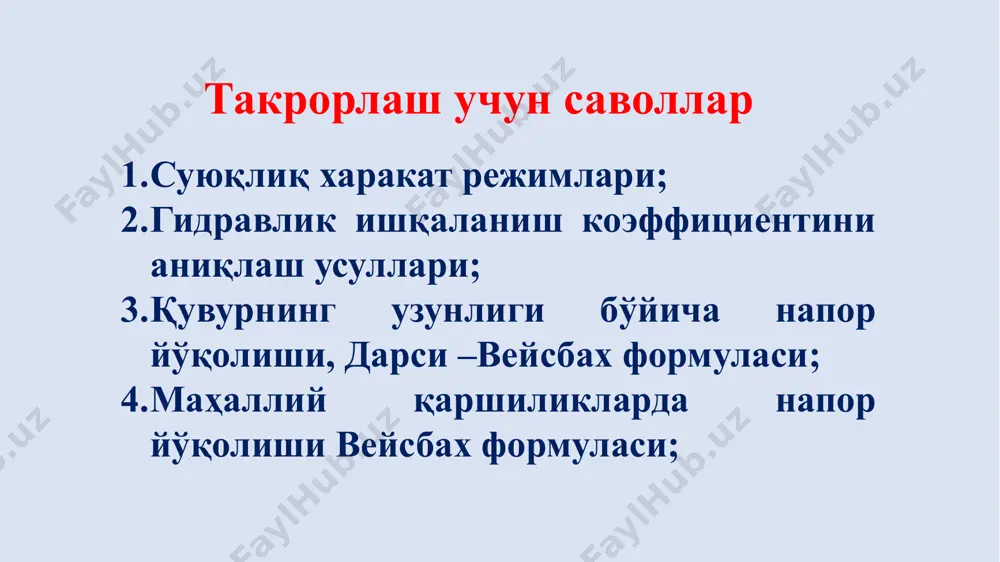

калта қувурларни гидравлик ҳисоби мавзу: қисқа қувурларнинг гидравлик ҳисоби “гидравлика ва гидроинформатика” кафедраси катта ўқитувчиси, ф.к.бабажанов “гидравлика ва гидроинформатика” кафедраси гидравлика фани такрорлаш учун саволлар суюқлиқ харакат режимлари; гидравлик ишқаланиш коэффициентини аниқлаш усуллари; қувурнинг узунлиги бўйича напор йўқолиши, дарси –вейсбах формуласи; маҳаллий қаршиликларда напор йўқолиши вейсбах формуласи; режа қувурлар классификацияси; қисқа қувурлар гидравлик ҳисоби; кисқа қувурларни ҳисоблашда учрайдиган асосий масалалар. напорли қувурлар қувурлар классификацияси 1. оддий ва мураккаб қувурлар; 2. узун, қисқа ва жуда қисқа қувурлар; в. мураккаб қувурлар - бир неча тармоқларга эга бўлган қувурлар бўлиб, ҳар бир тармоқда сув сарфи ҳар хил бўлиши мумкин. а. оддий қувурлар - ҳеч қандай тармоқга эга бўлмаган қувурлар; қувурлар классификацияси: узун, қисқа ва жуда қисқа қувурлар: с. узун қувурлар деб қувурларни гидравлик ҳисоблашда напорнинг йўқолиши фақат узунлик бўйича инобатга олинган қувурларга айтилади. бундай қувурларда маҳаллий қаршиликларда йуқоган напор миқдори умумий йўқолган напордан 10% дан камни ташкил қилади. узун қувурларга сув таъминоти, нефть …

2 / 28

-вейсбах, вейсбах формулалари): бу ерда: λ – гидравлик ишқаланиш коэффициенти; ; - маҳаллий қаршилик коэффициенти. кисқа қувурлар гидравлик ҳисобига доир масала 1-расм. кетма кет уланган қувурлар қисқа қувурларни гидравлик ҳисоблаш тартиби 2. д.бернулли тенгламасини иккита кесим учун ёзамиз. бунинг учун (i-i) ва (ii-ii) кесимларни танлаб оламиз. 3. таққослаш текислигини (о-о) ўтказамиз. таққослаш текислигини (ii-ii) кесимнинг оғирлик марказидан ўтказамиз. 1. масалани ҳисоблашда д.бернулли тенгламасидан фойдаланади: (1) 4. бернулли тенгламасини ҳадларини аниқлаймиз (1-расм): кисқа қувурлар гидравлик ҳисобига доир масала i-i кесим учун ii-ii кесим учун ϑi= 0; рi= рат; zi=н; zii=0; рii=рат; ϑii=ϑ3; 11 5. аниқланган ҳадларни (1) тенгламага қўямиз: (2) hf - кесимлар орасида йўқолган напорни аниқлаймиз: 6. (3) (4) а) узунлик бўйича йўқолган напорни аниқлаймиз (1-расм бўйича): (5) узилмаслик тенгламасидан фойдаланиб: (6) б) маҳаллий қаршиликда йўқолган напорни аниқлаймиз (1-расм бўйича): узилмаслик тенгламасидан фойдаланиб: ёки умумлаштириб: ёки умумлаштириб: (7) 7. (6) ва (7) тенгламани умумлаштириб: (8) ифодани (3) га қўйиб: (8) …

3 / 28

қлаш лозим. 3–масала сарф, қувур узунлиги, напор, геометрик ўлчамлари, суюқлик зичлиги, ёпишқоқлиги, ғадир будурлиги берилган булиб, диаметрни аниқлаш лозим. h 1-масала берилган: d=100мм =0,5 =1,5 δ=0,5 мм =0,7 q=? h=2м ҳисоблаш учун формулалар l=7м h уйга вазифа берилган: q=10 л/с =0,5 =1,5 δ=0,5 мм =0,7 h=? l=1*n2м ҳисоблаш учун формулалар d=10*n1мм -исмингиздаги харфлар сони; -фамилиянгиздаги харфлар сони. n1 n2 мустақил топшириқ фойдаланишга тавсия этилган адабиётлар 1. а. арифжанов, қ. раҳимов, а. ходжиев «гидравлика» - тошкент, 2016й. 2. к.ш.латипов, а.арифжанов, х.кадиров, б.тошов «гидравлика ва гидравлик машиналар», навоий. алишер навоий, 2014 й. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. а.арифжанов, п.н.гурина. гидравлика. -ташкент. тими, 2011г. 6. www.gidravlika-obi-life.zn.uz https://www.youtube.com/channel/uct66s9f4hi9-7jaczzlmetahttp: //tiiame.uz/ https://hemis.tiiame.uz/ tel.: 71-237 19 71 pochta: babajanovf86@mail.ru www.gidravlika-obi-life.zn.uz мурожат учун манзиллар эътиборингиз …

4 / 28

g image360.png image51.wmf image59.png image55.png image56.png image57.png oleobject1.bin image58.png image63.png image60.png image61.png image62.png oleobject2.bin image54.png image64.png image65.png image66.jpeg ) ( d = f l /docprops/thumbnail.jpeg
