1 / 20

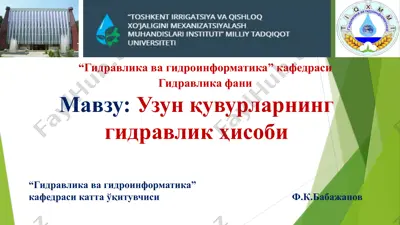

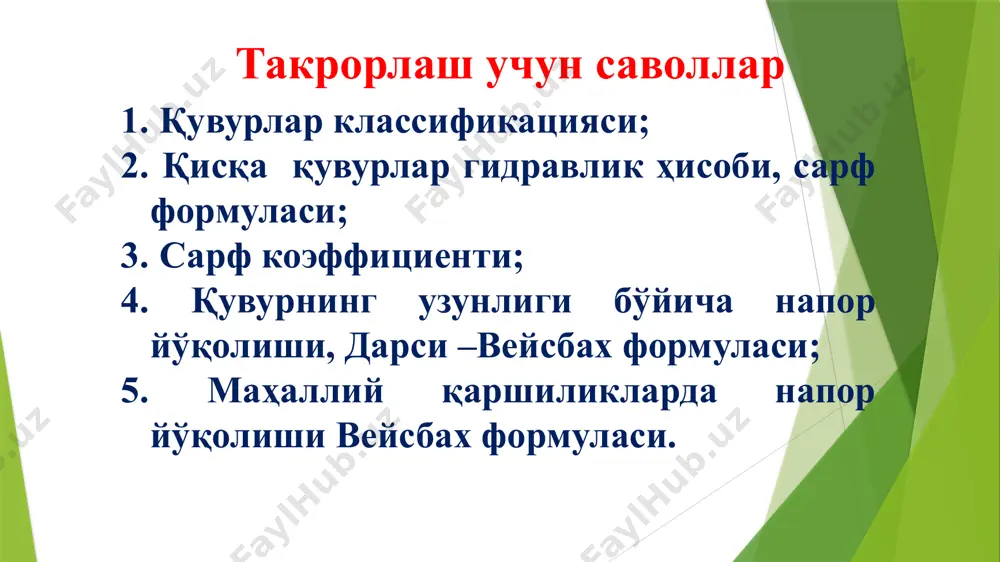

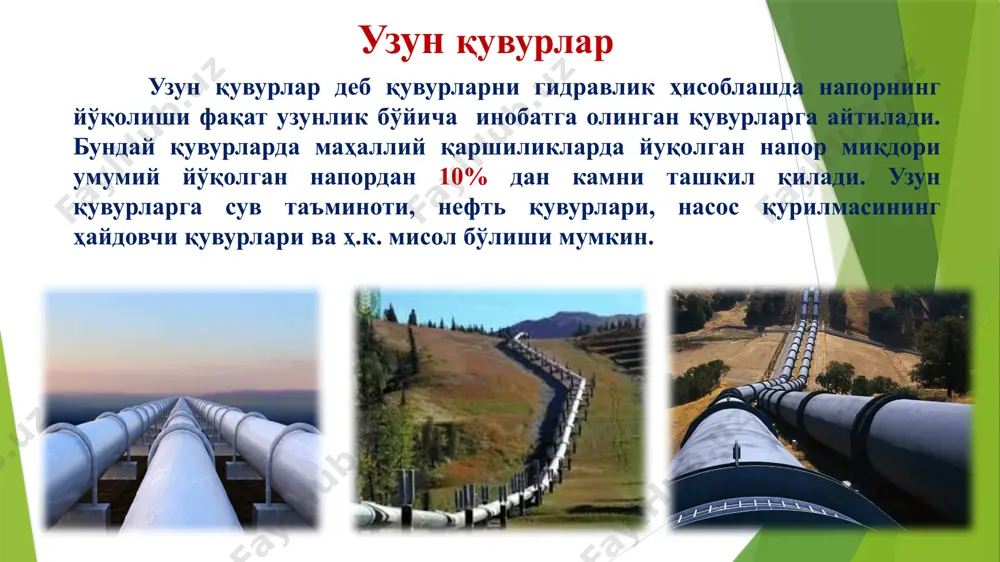

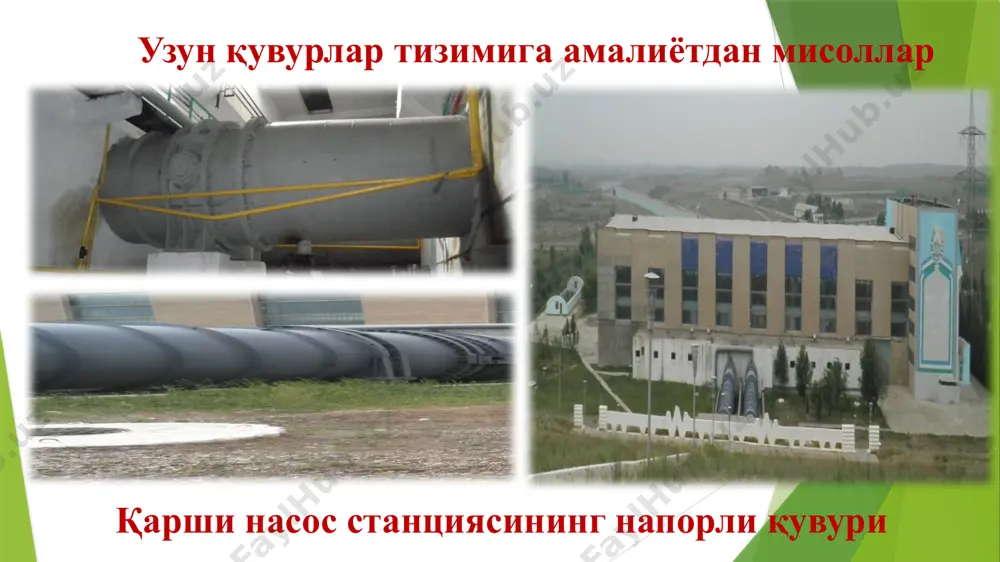

калта қувурларни гидравлик ҳисоби мавзу: узун қувурларнинг гидравлик ҳисоби “гидравлика ва гидроинформатика” кафедраси катта ўқитувчиси ф.к.бабажанов “гидравлика ва гидроинформатика” кафедраси гидравлика фани такрорлаш учун саволлар қувурлар классификацияси; қисқа қувурлар гидравлик ҳисоби, сарф формуласи; сарф коэффициенти; қувурнинг узунлиги бўйича напор йўқолиши, дарси –вейсбах формуласи; маҳаллий қаршиликларда напор йўқолиши вейсбах формуласи. узун қувурлар деб қувурларни гидравлик ҳисоблашда напорнинг йўқолиши фақат узунлик бўйича инобатга олинган қувурларга айтилади. бундай қувурларда маҳаллий қаршиликларда йуқолган напор миқдори умумий йўқолган напордан 10% дан камни ташкил қилади. узун қувурларга сув таъминоти, нефть қувурлари, насос қурилмасининг ҳайдовчи қувурлари ва ҳ.к. мисол бўлиши мумкин. узун қувурлар узун қувурлар тизимига амалиётдан мисоллар қарши насос станциясининг напорли қувури узун қувурлар тизимига амалиётдан мисоллар сариқўрғон насос станцияси напорли қувури асосий ҳисоблаш формулалари 1. д. бернулли тенгламаси: 2. қувур узунлиги бўйича йўқолган солиштирма энергияни ҳисоблаш формуласи: дарси-вейсбах формуласи. бу ерда: λ – гидравлик ишқаланиш коэффициенти; ; ; узун қувурлар гидравлик ҳисоби = - а …

2 / 20

келамиз: (9) (8) формулани сарф модули k орқали ифодаласак, қуйидаги ифодага келамиз: , - қийматлари ф. шевелев жадвалидан олинади. ; агар: - сарф модули, квадрат қаршилик соҳасида; (10) (11) k; чўян ва пўлат қувурларда напор йўқолишини ҳисоблаш учун ф.а. шевелев формулалари бўлса, квадрат қаршилик соҳасига тўғри келади ва бўлади. бўлса, нинг қиймати амалиётда қуйидаги формула орқали аниқланади: (12) бу ерда: ; - гидравлик нишаблик; (13) ф.а. шевелев формулалари бўлганда: (14) а; пластмасса қувурлар учун: (15) а бўлганда: темир бетон қувурлар учун: а; бўлганда: асбестоцемент қувурлар учун: (16) оддий узун қувурлар ва асосий масалалар 1. узун қувурларни ҳисоблаш формуласидан фойдаланилади: 2. қувур диаметри бўйича жадвалдан квадрат қаршилик соҳаси учун қувурнинг солиштирма қаршилиги - ёки сарф модули - к олинади; 1-масала суюқлик сарфи (q), қувур материали, узунлиги ( l ), қувур диаметри (d). аниқлаш керак: (н) напорни, н=? берилган: 3. олинган қиймат асосида, қуйидаги формулага қўйилади. ечим: берилган: а шевелев жадвалидан. ечим: …

3 / 20

avlika-obi-life.zn.uz мурожат учун манзиллар эътиборингиз учун раҳмат image1.jpeg image2.png image3.png image4.jpg image5.jpg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.jpg image12.jpg image13.png image9.png image10.png image14.png image15.png image16.png image140.png image17.png image160.png image18.png image19.png image21.png image22.png image190.png image20.png image23.png image31.png image230.png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image32.png image33.png image34.png image35.png image350.png image36.png image37.png image38.png image39.png image40.png image41.png image45.png image370.png image380.png image390.png image400.png image410.png image42.png image43.png image44.png image54.png image46.png image47.png image48.png image49.png image50.png image51.png image52.png image53.png image450.png image55.png image56.png image480.png image57.png image58.png image59.png image60.png image520.png image61.png image62.png image63.png image64.jpeg /docprops/thumbnail.jpeg

4 / 20

uzun quvurlarning gidravlik hisobi - Page 4

5 / 20

uzun quvurlarning gidravlik hisobi - Page 5
