gidravlik sakrashning parametrlarini hisobi.

PPTX 24 pages 3.6 MB Free download

24 pages

FaylHub.uz

Download via Telegram

Size 3.6 MB

File type PPTX

Pages 24

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 24

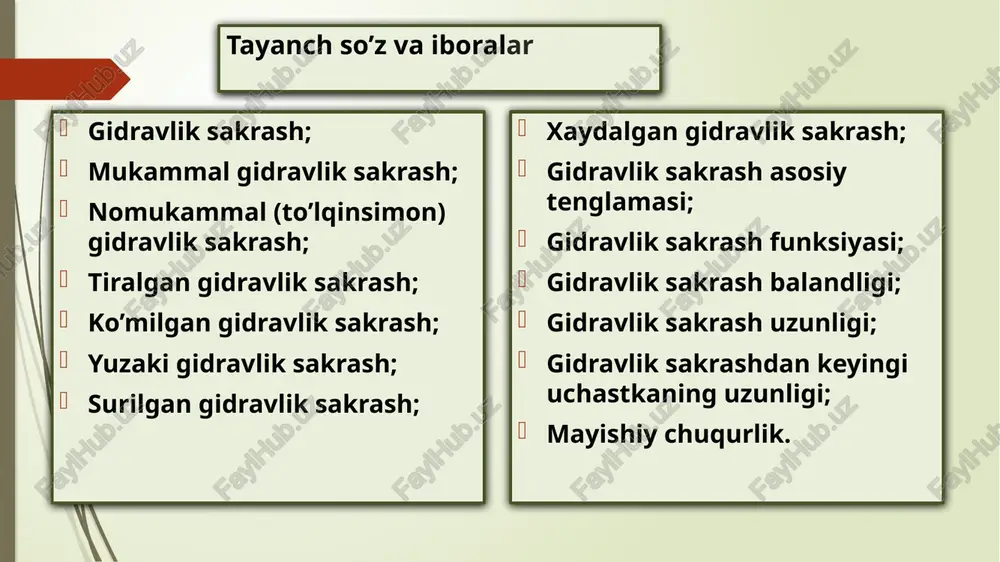

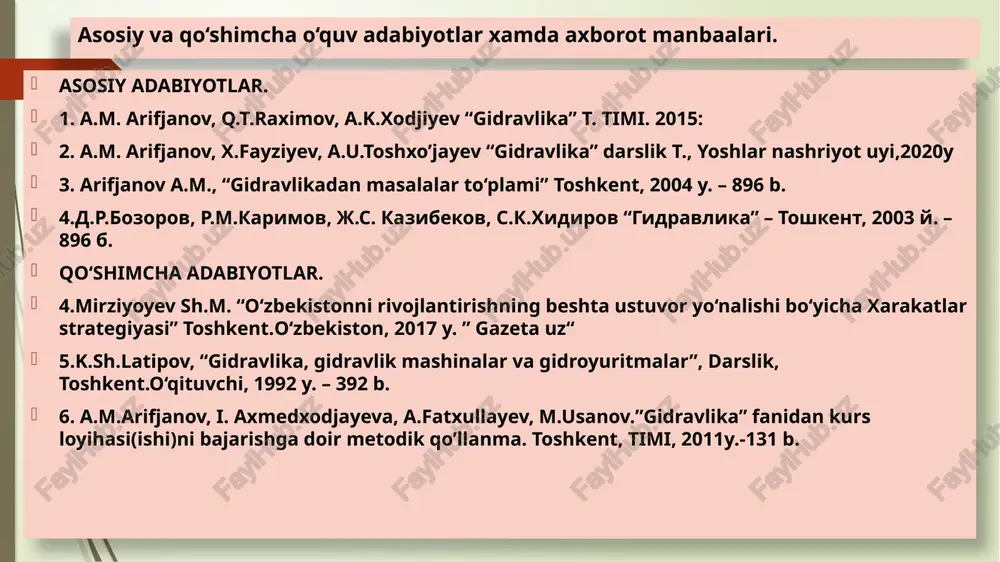

gidravlik sakrash gidravlik sakrashning parametrlarini hisobi asosiy va qo‘shimcha o‘quv adabiyotlar xamda axborot manbaalari. asosiy adabiyotlar. 1. a.m. arifjanov, q.t.raximov, a.k.xodjiyev “gidravlika” t. timi. 2015: 2. a.m. arifjanov, x.fayziyev, a.u.toshxo’jayev “gidravlika” darslik t., yoshlar nashriyot uyi,2020y 3. arifjanov a.m., “gidravlikadan masalalar to‘plami” toshkent, 2004 y. – 896 b. 4.d.r.bozorov, r.m.karimov, j.s. kazibekov, s.k.xidirov “gidravlika” – toshkent, 2003 y. – 896 b. qo‘shimcha adabiyotlar. 4.mirziyoyev sh.m. “o‘zbekistonni rivojlantirishning beshta ustuvor yo‘nalishi bo‘yicha xarakatlar strategiyasi” toshkent.o‘zbekiston, 2017 y. ” gazeta uz“ 5.k.sh.latipov, “gidravlika, gidravlik mashinalar va gidroyuritmalar”, darslik, toshkent.o‘qituvchi, 1992 y. – 392 b. 6. a.m.arifjanov, i. axmedxodjayeva, a.fatxullayev, m.usanov.”gidravlika” fanidan kurs loyihasi(ishi)ni bajarishga doir metodik qo’llanma. toshkent, timi, 2011y.-131 b. reja gidravlik sakrashning vaziyatini aniqlash; gidravlik sakrash funksiyasi orqali gidravlik masalarni echish. sakrashning tutashtirish chuqurliklari va ularni aniqlash usullari. tayanch so’z va iboralar gidravlik sakrash; mukammal gidravlik sakrash; nomukammal (to’lqinsimon) gidravlik sakrash; tiralgan gidravlik sakrash; ko’milgan gidravlik sakrash; yuzaki gidravlik sakrash; …

2 / 24

lari gidravlik sakrashning quidagi turlari mavjud: gidrotexnik inshootga nisbatan, joylashgan holatiga bog’liq gidravlik sakrashning turlari gidrotexnik inshootga nisbatan, joylashgan holatiga bog’liq gidravlik sakrashlar 3 xil bo’lishi mumkin: sakrash ko’milgan ( chizmadagi sathning 1-chi holati). sakrash siqilgan kesimda (chizmadagi sathning 2-chi holati). sakrash haydalgan ( chizmadagi sathning 3-chi holati). gidravlik sakrashning vaziyatini aniqlash gidravlik sakrashning vaziyatini aniqlash uchun gidravlik sakrashning ikki chegaraviy siqilgan kesimdagi suv chuqurligini aniqlash zarur. c - c – siqilgan kesim. boshlang’ich siqiq kesimdagi chuqurlikni birinchi birinchi tutashtirish chuqurligi, tugallash kesimining suv chuqurligini ikkinchi tutashtirish chuqurligi deb qabul qilamiz. gidravlik sakrashning ushbu birinchi va ikkinchi tutashtirish chuqurliklarini aniqlab , pastki b’efdagi chuqurligi - mayishiy suv chuqurligi bilan taqqoslanib vaziyati aniqlanadi hisoblash tartibi: sxemani masshtabda chizamiz kesimlarni (yu-yu va c-c) va taqqoslash tekisligini (o-o) belgilaymiz. d.bernulli tenglamasini pastki befdagi kanal tubidan o’tkazilgan taqqoslash tekisligi (o-o) ga nisbatan yozamiz: tenglamaning har bir hadini aniqlab, tenglamani quyidagi ko’rinishda yozamiz: hisoblash tartibi: …

3 / 24

nergiyaning qiymati ma’lum va siqilgan kesimdagi suv chuqurligini (hc) tanlash usuli bilan aniqlash mumkin. hc – ga bir necha qiymatlarni berib, (1) tenglamaning o’ng tomonini hisoblaymiz. hisoblash natijalarini jadvalda keltiramiz: jadvaldagi qiymatlar asosida grafigini quramiz , m , m2 , m , m kesimning to’la solishtirma energiya grafigi sakrashning ikkinchi tutashtirish chuqurligini aniqlash. quyidagi qiymat o’zgarmasdir: grafikdan ma’lum bo’lgan yuqori befdagi to’la solishtirma energiyaning qiymatiga qarab birinchi tutashuv chuqurligining qiymati aniqlanadi. siqilgan kesimdagi suv chuqurligini birinchi tutashtirish chuqurligi deb qabul qilib ( ), ikkinchi tutash chuqurligini aniqlaymiz. ikkinchi tutash chuqurligini sakrash funksiyasi grafigi orqali aniqlash mumkin gidravlik sakrashning asosiy tenglamasi harakat miqdorining o’zgarishi haqidagi nazariyasidan, tutash chuqurliklar va orasidagi bog’liqliklar prizmatik o’zanlar uchun, quydagi formula yordamida gidravlik sakrashning asosiy tenglamasi qo’rinishini olamiz gidravlik sakrashning asosiy tenglamasining qo’rinishi quydagicha gidravlik sakrashning asosiy tenglamasida gidravlik sakrashdan oldingi harakatdagi kesimning yuzasi gidravlik sakrashdan keying harakatdagi kesimning yuzasi, to’rtburchak shaklli kanallar uchun harakatdagi kesim …

4 / 24

– ni aniqlash mumkin. jadval asosida sakrash funksiyasi grafigi quriladi: ma’lum bo’lgan qiymatiga mos ravishda pastki qismi bilan kesishguncha gorizontal chiziq o’tkazamiz. grafikdan qiymatini aniqlaymiz. , m , m2 , m gidravlik sakrashning xolatini aniqlash hisob natijasida quydagi shartqoniqtirilsa , gidravlik sakrash ko’milgan boladi hisob natijasida quydagi shart qoniqtirilsa , gidravlik sakrash siqilgan kesimda hosil boladi; hisob natijasida quydagi shart qoniqtirilsa, gidravlik sakrash xaydalgan bo’ladi. ekspluatasiyadagi va loihalanayotgan inshoatlarning pastki b’efda gidravlik sakrashning ko’milgan xolatini yaratish maqsadga muvofiqdir nisbiy chuqurliklar orqali tutashuv chuqurliklarni aniqlash a.n.raxmanov formulalari yordami bilan nisbiy chuqurliklar orqali gidravlik sakrashning tutashuv chuqurliklarni aniqlash. gidravlik sakrashgacha va sakrashdan keyingi kesimlar dagi nisbiy chuqurliklar: sakrashning uzunligini va balandligini aniqlash sakrashning uzunligi quydagicha aniqlanadi: birinchi tutashtiruvchi chuqurlik ( ) –dagi tirik kesimning suv sathidagi kengligi; ikkinchi tutashtiruvchi chuqurlik ( ) –dagi tirik kesimning suv sathidagi kengligi; sakrash (girdob)ning balandligini aniqlash: gidravlik sakrash uzunligini aniqlash formulalaridan na’munalar a. to’g’ri to’rtburchak kanallar …

5 / 24

landlik ? gidravlik sakrash uzunligi qanday uzunlik? gidravlik sakrashdan keyingi uchastkaning uzunligi qanday uzunlik? mayishiy chuqurlik deb qanday chuqurlikka aytiladi ? image1.png image2.jpeg image3.jpeg image4.jpeg image5.wmf image6.wmf image7.wmf image8.wmf image9.wmf oleobject5.bin image10.png image11.png oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin image12.emf image13.emf image14.wmf image15.wmf image16.wmf oleobject6.bin oleobject7.bin oleobject8.bin image17.png image18.wmf image19.wmf image20.wmf oleobject9.bin oleobject10.bin oleobject11.bin image21.wmf image22.wmf oleobject12.bin oleobject13.bin image23.wmf image24.wmf image25.wmf image26.wmf image27.wmf image28.wmf oleobject18.bin oleobject19.bin image29.png oleobject14.bin oleobject15.bin oleobject16.bin oleobject17.bin image30.wmf image31.wmf image32.wmf image33.wmf image34.wmf image35.wmf oleobject24.bin oleobject25.bin oleobject26.bin oleobject20.bin oleobject21.bin oleobject22.bin oleobject23.bin image36.wmf image37.wmf image38.png image39.wmf image40.wmf image41.wmf oleobject31.bin oleobject32.bin oleobject33.bin oleobject34.bin oleobject27.bin oleobject28.bin oleobject30.bin image42.wmf image43.wmf image44.wmf oleobject35.bin oleobject36.bin oleobject37.bin oleobject38.bin image45.jpeg image46.wmf image47.emf image48.png image49.png oleobject39.bin image50.wmf image51.wmf image52.wmf image53.wmf image54.wmf oleobject44.bin oleobject40.bin oleobject41.bin oleobject42.bin oleobject43.bin image55.wmf image56.wmf image57.wmf image58.wmf image59.wmf image60.wmf image61.wmf image62.wmf oleobject49.bin oleobject50.bin oleobject51.bin oleobject52.bin oleobject45.bin oleobject46.bin oleobject47.bin oleobject48.bin image63.wmf image72.wmf image64.wmf image65.wmf image66.wmf image67.wmf image68.wmf image69.wmf image70.png image71.wmf oleobject57.bin oleobject58.bin oleobject59.bin oleobject60.bin oleobject62.bin oleobject63.bin …
