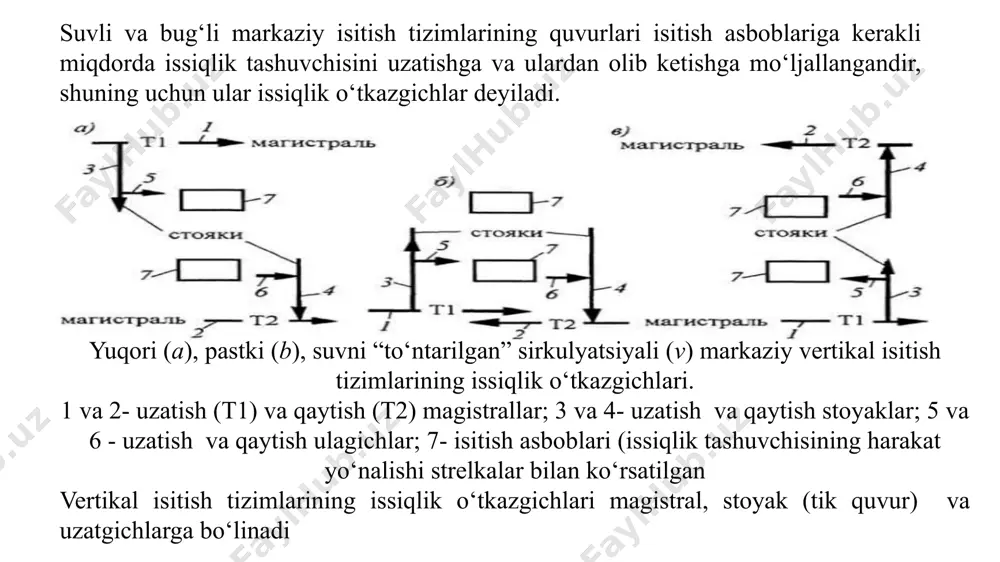

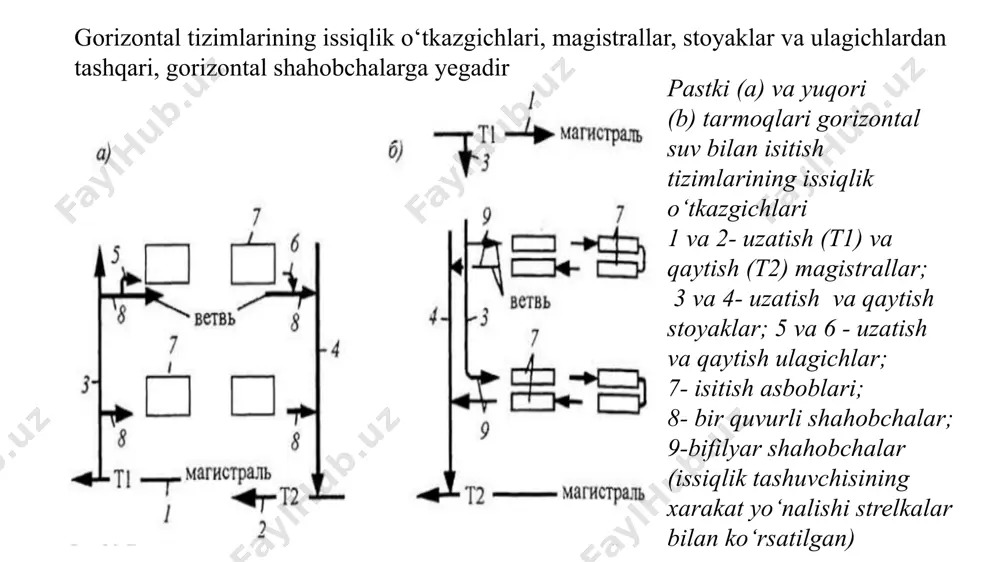

prezentatsiya powerpoint isitish tizimlarning issiqlik o’tkazgichlari. isitish tizimi quvurlarining gidravlik hisobi reja: 1.issiqlik o‘tkazgichlarni binoda joylashtirish. 2.issiqlik o‘tkazgichlar tayyorlanadigan materiallar suvli va bug‘li markaziy isitish tizimlarining quvurlari isitish asboblariga kerakli miqdorda issiqlik tashuvchisini uzatishga va ulardan olib ketishga mo‘ljallangandir, shuning uchun ular issiqlik o‘tkazgichlar deyiladi. yuqori (a), pastki (b), suvni “to‘ntarilgan” sirkulyatsiyali (v) markaziy vertikal isitish tizimlarining issiqlik o‘tkazgichlari. 1 va 2- uzatish (t1) va qaytish (t2) magistrallar; 3 va 4- uzatish va qaytish stoyaklar; 5 va 6 - uzatish va qaytish ulagichlar; 7- isitish asboblari (issiqlik tashuvchisining harakat yo‘nalishi strelkalar bilan ko‘rsatilgan vertikal isitish tizimlarining issiqlik o‘tkazgichlari magistral, stoyak (tik quvur) va uzatgichlarga bo‘linadi gorizontal tizimlarining issiqlik o‘tkazgichlari, magistrallar, stoyaklar va ulagichlardan tashqari, gorizontal shahobchalarga yegadir pastki (a) va yuqori (b) tarmoqlari gorizontal suv bilan isitish tizimlarining issiqlik o‘tkazgichlari 1 va 2- uzatish (t1) va qaytish (t2) magistrallar; 3 va 4- uzatish va qaytish stoyaklar; 5 va 6 - …

2 / 14

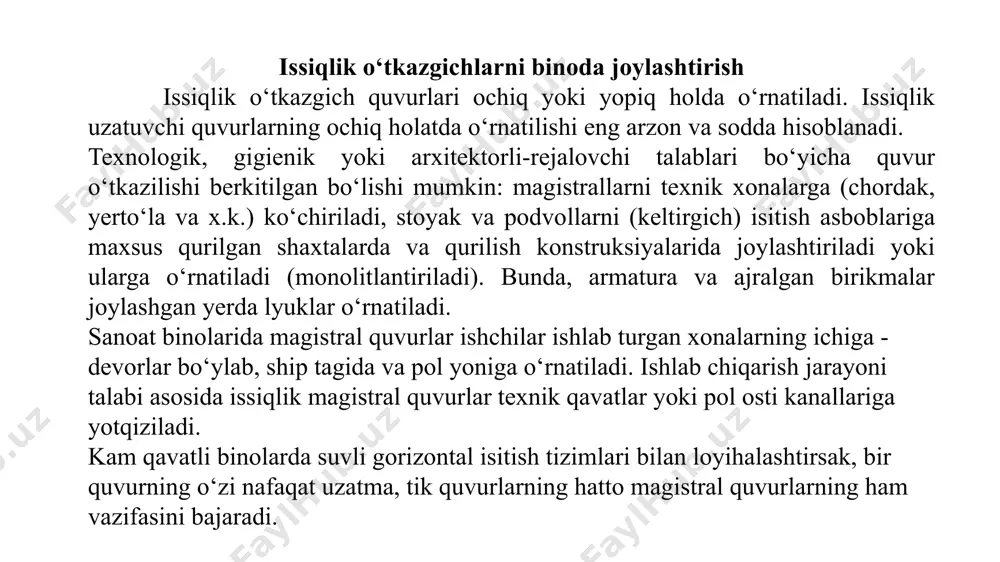

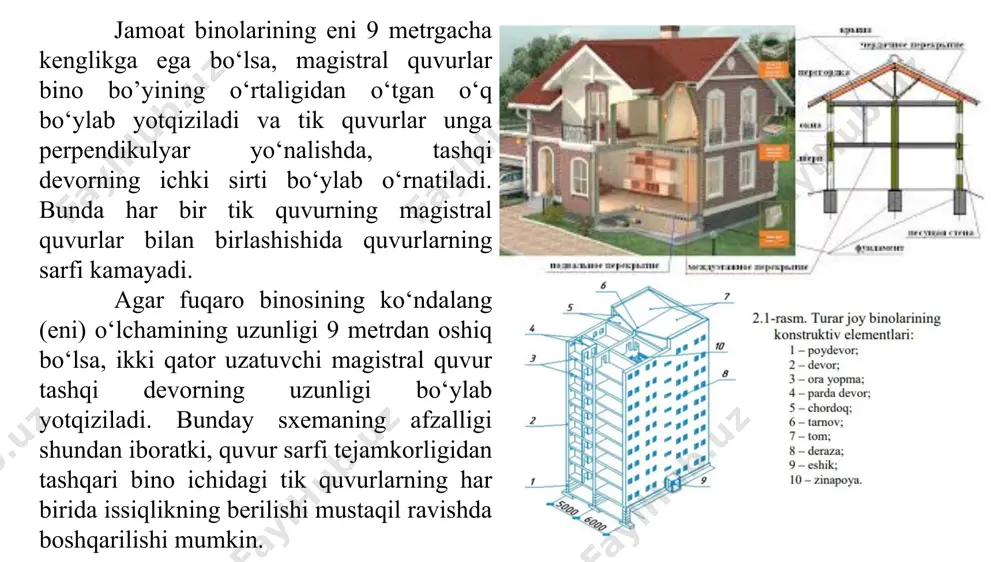

. bunda, armatura va ajralgan birikmalar joylashgan yerda lyuklar o‘rnatiladi. sanoat binolarida magistral quvurlar ishchilar ishlab turgan xonalarning ichiga - devorlar bo‘ylab, ship tagida va pol yoniga o‘rnatiladi. ishlab chiqarish jarayoni talabi asosida issiqlik magistral quvurlar texnik qavatlar yoki pol osti kanallariga yotqiziladi. kam qavatli binolarda suvli gorizontal isitish tizimlari bilan loyihalashtirsak, bir quvurning o‘zi nafaqat uzatma, tik quvurlarning hatto magistral quvurlarning ham vazifasini bajaradi. jamoat binolarining eni 9 metrgacha kenglikga ega bo‘lsa, magistral quvurlar bino bo’yining o‘rtaligidan o‘tgan o‘q bo‘ylab yotqiziladi va tik quvurlar unga perpendikulyar yo‘nalishda, tashqi devorning ichki sirti bo‘ylab o‘rnatiladi. bunda har bir tik quvurning magistral quvurlar bilan birlashishida quvurlarning sarfi kamayadi. agar fuqaro binosining ko‘ndalang (eni) o‘lchamining uzunligi 9 metrdan oshiq bo‘lsa, ikki qator uzatuvchi magistral quvur tashqi devorning uzunligi bo‘ylab yotqiziladi. bunday sxemaning afzalligi shundan iboratki, quvur sarfi tejamkorligidan tashqari bino ichidagi tik quvurlarning har birida issiqlikning berilishi mustaqil ravishda boshqarilishi mumkin. issiqlik o‘tkazgichlar …

3 / 14

etiladi. yuqori issiqlik o‘tazuvchanligidan tashqari, po‘lat uzunlik bo‘yicha kengayishning haroratli koeffitsienti pastdir, bu ko‘rsatgich betonning kengayish koeffitsientiga teng. bu yesa po‘lat quvurlarni beton ichiga yotqizilishida muhim omil hisoblanadi. po‘lat quvrlarning asosiy kamchiligi – korroziyaga chidamsizligidir. zanglash nafaqat po‘lat quvurlarni yemiradi, balki suvning sifatiga ham negativ ta’sir qiladi va quvurlarning ichki tarafini ifloslantirib o‘tkazish xususiyatini kamaytiradi va berkituvchi-rostlovchi armaturani ishlashini yomonlashtiradi. korroziyani sekinlatish uchun ruxlangan qoplamadan foydalaniladi, ammo u ham zanglashning oldini to‘liq ololmaydi. po‘lat quvurlarning xizmat qilish muddati tahminan 30-40 yil. po‘lat quvurlarning ikkinchi kamchiligi – xuddi shunday diametrli boshqa turdagi quvurlarga nisbatan o‘tkazish xuxusiyati pastligidir. bunga po‘lat quvrlarning ichki yuzasining g‘adir-budurligi sababdir, bu hol issiqlik tashuvchining harakatiga qarshilikni kuchaytiradi. vaqt o‘tgan sari, quvurlarning ichki devorlarida korroziya maxsulotlari cho‘kib boravergach, quvrning o‘tkazish xususiyati yanada kamayib ketaveradi. po‘lat quvurlarning montaji ham yengil ishlardan yemas. po‘lat quvurlarni biriktirish uchun odatda rezbali maxsus detallar qo‘llaniladi. ruxlangan po‘lat quvurlarni payvandlash mumin yemas, chunki payvand …

4 / 14

o‘tkazishi) 8 dan 150 mm bo‘ladi. suvli isitish tizimlarida odatda 15, 20, 25 mm diametrli yengil va oddiy quvurlar ishlatiladi. mis quvurlar mis isitish tizimi uchun juda yaxshi material hisoblanadi, bunga uning quyidagi fizik va mexanik xususiyatlari yordam beradi: — yaxshi issiqlik va yelektr o‘tkazuvchanligi (po‘latdan 5 marta katta); — korroziyaga yuqori chidamliligi; — sho‘rlanishga chidamliligi; — harorat o‘zgarishiga chidamliligi; — ultrabinafsha nurlarga chidamliligi; — bakteritsid xususiyatlari; — yuqori yegiluvchanligi. mis isitish tizimi uchun juda yaxshi material hisoblanadi, bunga uning quyidagi fizik va mexanik xususiyatlari yordam beradi: — yaxshi issiqlik va yelektr o‘tkazuvchanligi (po‘latdan 5 marta katta); — korroziyaga yuqori chidamliligi; — sho‘rlanishga chidamliligi; — harorat o‘zgarishiga chidamliligi; — ultrabinafsha nurlarga chidamliligi; — bakteritsid xususiyatlari; — yuqori yegiluvchanligi. mis quvurlarning ichki devorlari – absolyut silliq (po‘lat quvurlarga nisbatan 100 marta silliqroq, plastiklarga nisbatan 4-5 marta), bu mis quvurlarning yuqori o‘tkazish qobiliyatini kafolatlaydi. antikorroziya chidimliligi sababli mis quvurlar xizmat muddati mobaynida …

5 / 14

iy tuzilishi bo‘yicha yog‘och va jun kabi tabiiy yuqori molekular moddalarga yaqin organik moddalardir. polimerlarning afzalliklari: — katta bo‘lmagan zichlik, buning natijasida kichik vazn; — yelastiklik; — berilgan formani qabul qilib, uni «yeslab qolish» xususiyati; — mustahkamlik; — kichik issiqlik o‘tkazuvchanlik (issiqlik tashuvchini tashishda issiqli yo‘qolishi kam); — uzoq muddat xizmat qilishi (metallga nisbatan 3-5 marta uzoq); — yuqori o‘tkazish xususiyati, (ichki yuzasi silliqligi hisobiga); — nisbatan arzonligi – plastik quvurning narxi ruxlangan po‘lat quvurlardan past; — montaj ishlari osonligi; — yestetikligi; — bo‘yoq bilan oson birikishi. polimerlarning asosiy kamchiligi – hamma organik moddalarga xos bo‘lgan tez eskirishi. vaqt o‘tishi bilan polimer quvurlar mustahkamlik va elastiklikni yo‘qotib, mo‘rt va yorilgich bo‘lib qoladi. polimerlarning eskirish tezligi undagi issiqlik tashuvchining harorati va bosimiga bog‘liq. ultrabinafsha nurlar ham polimer quvurlarga negativ ta’sir ko‘rsatadi. plastik quvurlarning eskirishi butun massa bo‘yicha sodir bo‘ladi, metall quvurlarda yeskirish faqat yuzasida bo‘ladi. shu sababli eskirganda plastik quvurlarni to‘liq …
