1540972745_72797.docx резба профили резба профили резба профили 2 d t tg p b = � embed msphotoed.3 �� _1006420362.bin ) 2 ( ур т д f р т × = ) ' ( / 2 ' r b b h + + × = = tg d d f tg t t ур k k ) ' ( r b b h + = tg tg [ ] эз эз h d z p s p s £ × = 2 [ ] t p t £ = kh d p 1 [ ] t p t £ = kh d p s ab s ce ' 2 cos 1 pf f p f n f = = = a 4 / 6 , 0 2 1 d p kh d p p p = 1 3 0 max 10 t d t + × + = a d d …

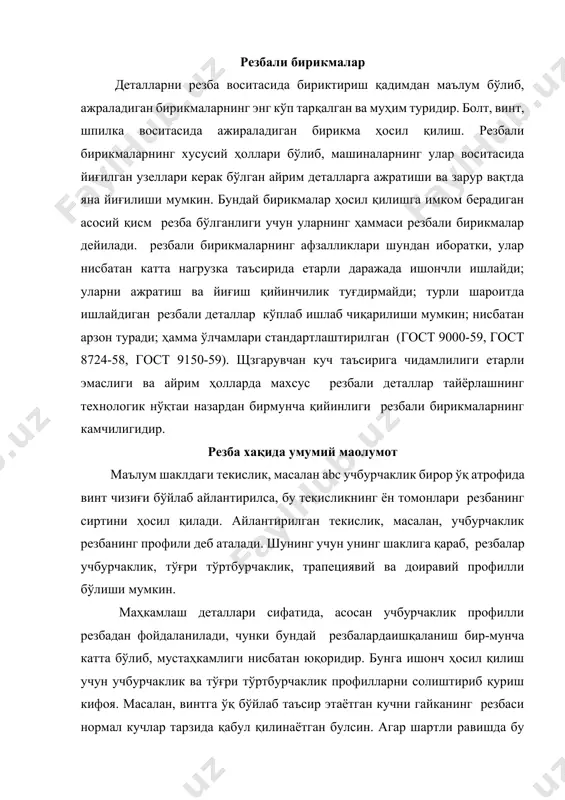

иш қийинчилик туғдирмайди; турли шароитда ишлайдиган резбали деталлар кўплаб ишлаб чиқарилиши мумкин; нисбатан арзон туради; ҳамма ўлчамлари стандартлаштирилган (гост 9000-59, гост 8724-58, гост 9150-59). щзгарувчан куч таъсирига чидамлилиги етарли эмаслиги ва айрим ҳолларда махсус резбали деталлар тайёрлашнинг технологик нўқтаи назардан бирмунча қийинлиги резбали бирикмаларнинг камчилигидир. резба хақида умумий маoлумот маълум шаклдаги текислик, масалан abc учбурчаклик бирор ўқ атрофида винт чизиғи бўйлаб айлантирилса, бу текисликнинг ён томонлари резбанинг сиртини ҳосил қилади. айлантирилган текислик, масалан, учбурчаклик резбанинг профили деб аталади. шунинг учун унинг шаклига қараб, резбалар учбурчаклик, тўғри тўртбурчаклик, трапециявий ва доиравий профилли бўлиши мумкин. маҳкамлаш деталлари сифатида, асосан учбурчаклик профилли резбадан фойдаланилади, чунки бундай резбалардаишқаланиш бир-мунча катта бўлиб, мустаҳкамлиги нисбатан юқоридир. бунга ишонч ҳосил қилиш учун учбурчаклик ва тўғри тўртбурчаклик профилларни солиштириб қуриш кифоя. масалан, винтга ўқ бўйлаб таъсир этаётган кучни гайканинг резбаси нормал кучлар тарзида қабул қилинаётган булсин. агар шартли равишда бу кучлар бир нўқтага йиғилган деб қабул қилинса, у …

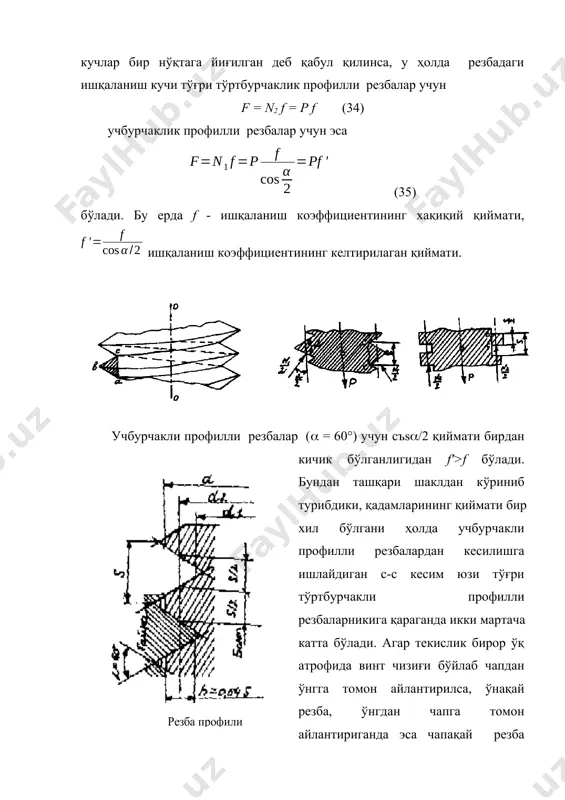

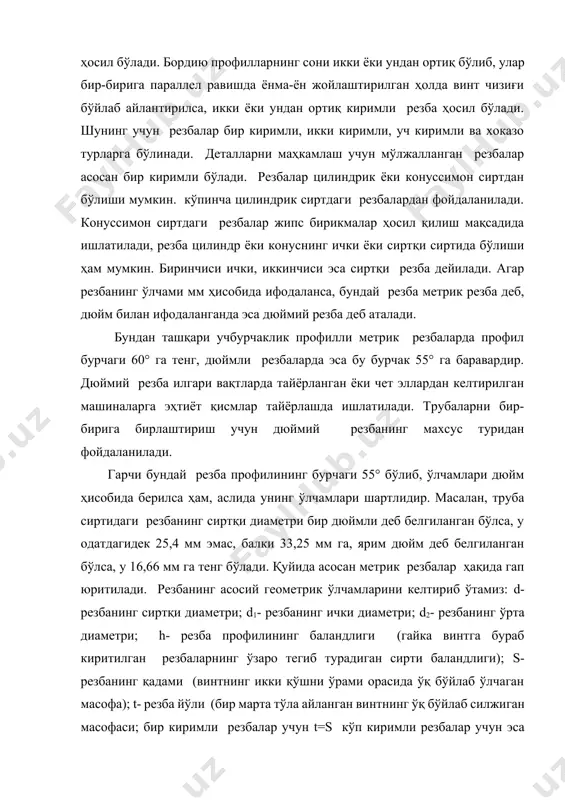

илларнинг сони икки ёки ундан ортиқ бўлиб, улар бир-бирига параллел равишда ёнма-ён жойлаштирилган ҳолда винт чизиғи бўйлаб айлантирилса, икки ёки ундан ортиқ киримли резба ҳосил бўлади. шунинг учун резбалар бир киримли, икки киримли, уч киримли ва хоказо турларга бўлинади. деталларни маҳкамлаш учун мўлжалланган резбалар асосан бир киримли бўлади. резбалар цилиндрик ёки конуссимон сиртдан бўлиши мумкин. кўпинча цилиндрик сиртдаги резбалардан фойдаланилади. конуссимон сиртдаги резбалар жипс бирикмалар ҳосил қилиш мақсадида ишлатилади, резба цилиндр ёки конуснинг ички ёки сиртқи сиртида бўлиши ҳам мумкин. биринчиси ички, иккинчиси эса сиртқи резба дейилади. агар резбанинг ўлчами мм ҳисобида ифодаланса, бундай резба метрик резба деб, дюйм билан ифодаланганда эса дюймий резба деб аталади. бундан ташқари учбурчаклик профилли метрик резбаларда профил бурчаги 60° га тенг, дюймли резбаларда эса бу бурчак 55° га баравардир. дюймий резба илгари вақтларда тайёрланган ёки чет эллардан келтирилган машиналарга эҳтиёт қисмлар тайёрлашда ишлатилади. трубаларни бир-бирига бирлаштириш учун дюймий резбанинг махсус туридан фойдаланилади. гарчи бундай …

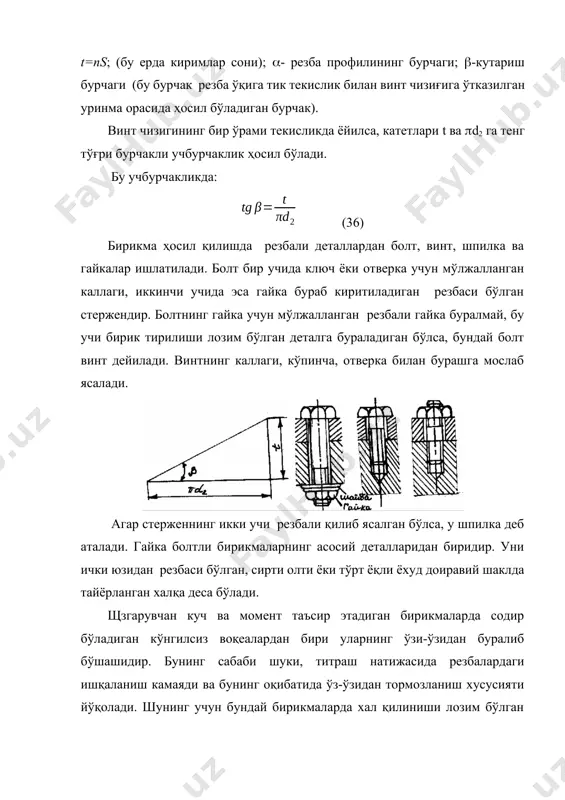

лар сони); - резба профилининг бурчаги; -кутариш бурчаги (бу бурчак резба ўқига тик текислик билан винт чизиғига ўтказилган уринма орасида ҳосил бўладиган бурчак). винт чизигининг бир ўрами текисликда ёйилса, катетлари t ва d2 га тенг тўғри бурчакли учбурчаклик ҳосил бўлади. бу учбурчакликда: (36) бирикма ҳосил қилишда резбали деталлардан болт, винт, шпилка ва гайкалар ишлатилади. болт бир учида ключ ёки отверка учун мўлжалланган каллаги, иккинчи учида эса гайка бураб киритиладиган резбаси бўлган стержендир. болтнинг гайка учун мўлжалланган резбали гайка буралмай, бу учи бирик тирилиши лозим бўлган деталга бураладиган бўлса, бундай болт винт дейилади. винтнинг каллаги, кўпинча, отверка билан бурашга мослаб ясалади. агар стерженнинг икки учи резбали қилиб ясалган бўлса, у шпилка деб аталади. гайка болтли бирикмаларнинг асосий деталларидан биридир. уни ички юзидан резбаси бўлган, сирти олти ёки тўрт ёқли ёхуд доиравий шаклда тайёрланган халқа деса бўлади. щзгарувчан куч ва момент таъсир этадиган бирикмаларда содир бўладиган кўнгилсиз воқеалардан бири уларнинг ўзи-ўзидан буралиб …

тдан фойдаланиб аниқлаш мумкин. ак = ат + ар + а, (37) бу ерда а-ключга қўйилган моментнинг бажарган иши; а-гайканинг деталга тегиб турган сиртидан ҳосил бўлган ишқаланиш кучининг бажарган иши; а- резбадаги ишқаланиш кучининг бажарган иши; а-р кучнинг ўқ бўйлаб йуналишда бажарган иши. гайка бир марта тўла айлантирилганда бажарадиган иш билан таъсир этувчи момент орасидаги муносабатни қуйидагича ифодалаш мумкин. ак = тк. 2 ; ат = тт. 2 ; (38) бу ерда тm-гайканинг деталга тегиб турган юзасида ҳосил бўлган ишқаланиш кучининг моменти. бу моментни қуйидагича аниқлаш мумкин. (39) бу ерда дўр - ишқаланиш кучи таъсир этаётган доиранинг ўртача диаметри; гайка юзасининг сиртқи диаметри; винт учун мўлжалланган тешикнинг диаметри; f - ишқаланиш коэффициенти. гайка бир марта тўла айланганда сарфланган иш (ар+а) нинг қийматини оғирлиги р бўлган юкнинг қия текисликдаги ҳаракатига таққослаб аниқлаш мумкин. қия текисликнинг кўтарилиш бурчаги резбанинг кўтарилиш бурчаги га, баландлиги эса резбанинг йўлига тенг қилиб олинади. маълумки, қия текисликдан …
