1350745358_18597.doc ´ a b c y a a ) ( 2 ; 5 , 0 / 5 , 0 мкм ctg z p f ctg z p f p p a a × × d = = × d a )] 2 / ( 180 sin[ sin 2 / 2 / a a a d + - d = ed ef 2 / a » ( ) 2 sin 2 180 sin ) ( 2 / 2 / sin 2 / a a a a a » ú û ù ê ë é ÷ ø ö ç è æ d + - d = d ва рад ) 2 sin( 5 , 0 ) 2 cos( 5 , 0 2 / 1 a a a d = h tg 2 cos 2 sin sin a a a × = a a a sin 2 2 / 1 d = h …

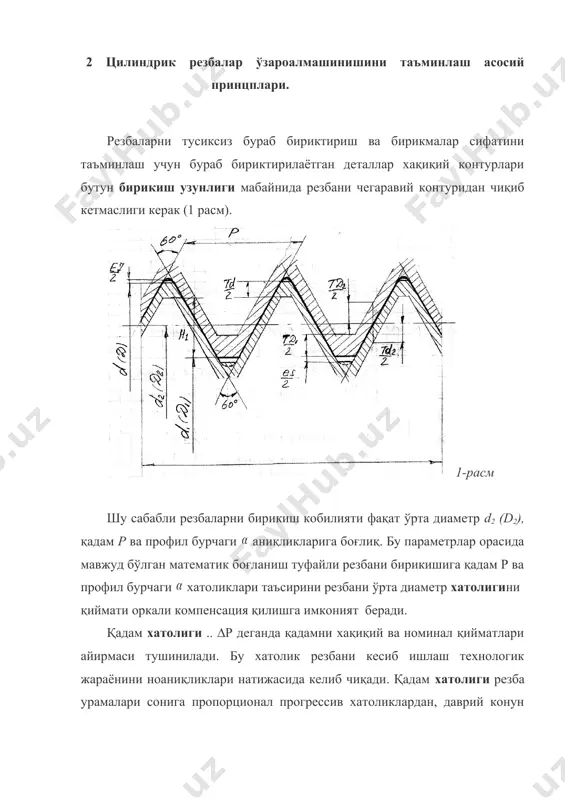

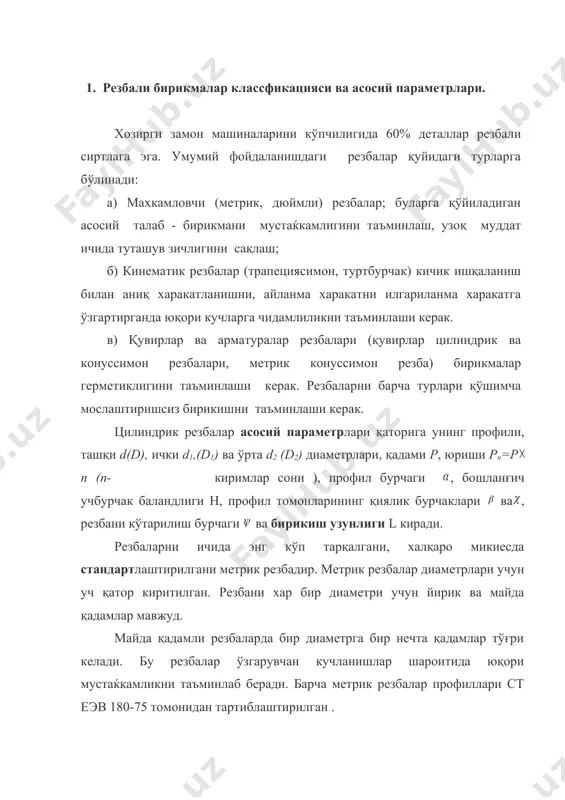

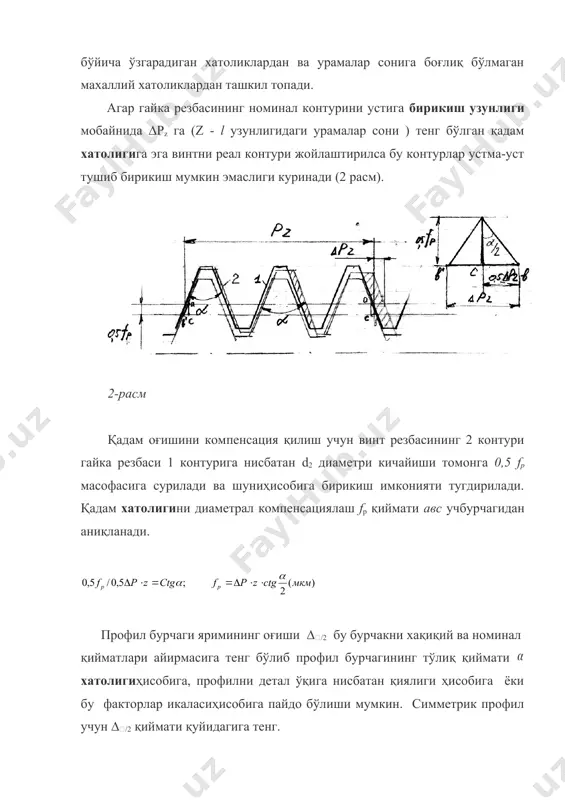

айда қадамлар мавжуд. майда қадамли резбаларда бир диаметрга бир нечта қадамлар тўғри келади. бу резбалар ўзгарувчан кучланишлар шароитида юқори мустаќкамликни таъминлаб беради. барча метрик резбалар профиллари ст еэв 180-75 томонидан тартиблаштирилган . 2 цилиндрик резбалар ўзароалмашинишини таъминлаш асосий принцплари. резбаларни тусиксиз бураб бириктириш ва бирикмалар сифатини таъминлаш учун бураб бириктирилаётган деталлар хақиқий контурлари бутун бирикиш узунлиги мабайнида резбани чегаравий контуридан чиқиб кетмаслиги керак (1 расм). 1-расм шу сабабли резбаларни бирикиш кобилияти фақат ўрта диаметр d2 (d2), қадам р ва профил бурчаги аниқликларига боғлиқ. бу параметрлар орасида мавжуд бўлган математик боғланиш туфайли резбани бирикишига қадам р ва профил бурчаги хатоликлари таъсирини резбани ўрта диаметр хатолигини қиймати оркали компенсация қилишга имконият беради. қадам хатолиги .. ∆р деганда қадамни хақиқий ва номинал қийматлари айирмаси тушинилади. бу хатолик резбани кесиб ишлаш технологик жараёнини ноаниқликлари натижасида келиб чиқади. қадам хатолиги резба урамалари сонига пропорционал прогрессив хатоликлардан, даврий конун бўйича ўзгарадиган хатоликлардан ва урамалар сонига боғлиқ …

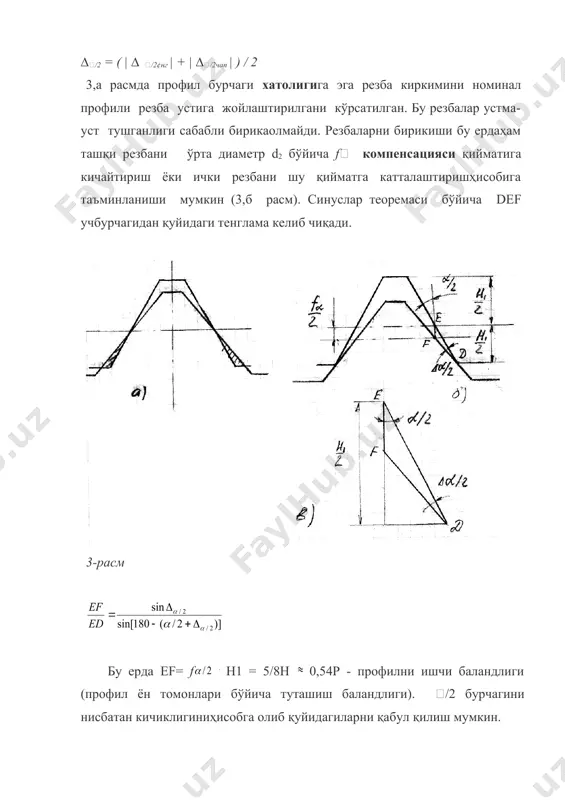

га ёки бу факторлар икаласиҳисобига пайдо бўлиши мумкин. симметрик профил учун ∆/2 қиймати қуйидагига тенг. ∆/2 = ( | ∆ (/2¢нг | + | ∆/2чап | ) / 2 3,а расмда профил бурчаги хатолигига эга резба киркимини номинал профили резба устига жойлаштирилгани кўрсатилган. бу резбалар устма-уст тушганлиги сабабли бирикаолмайди. резбаларни бирикиши бу ердаҳам ташқи резбани ўрта диаметр d2 бўйича f компенсацияси қийматига кичайтириш ёки ички резбани шу қийматга катталаштиришҳисобига таъминланиши мумкин (3,б расм). синуслар теоремаси бўйича def учбурчагидан қуйидаги тенглама келиб чиқади. 3-расм бу ерда ef= f . н1 = 5/8н 0,54р - профилни ишчи баландлиги (профил ён томонлари бўйича туташиш баландлиги). /2 бурчагини нисбатан кичиклигиниҳисобга олиб қуйидагиларни қабул қилиш мумкин. бундан ташкари еd = 0,5 н1/ соs(/2) эканини эътиборга олиб юқоридаги тенгламани бундай ўзгартириш мумкин. бу ерда эканини эътиборга олсак профил бурчагини диаметрал компенсацияси қуйидагича бўлади. бу ерда ∆/2 - радианда, н1 билан f - ммда. агар ∆/2 бурчак …

ўзаро боғлиқлиги сабабли оддий тирқишли резбаларни фақат ўрта диаметрига винт учун тd2 ва гайка учун тd2 йиғма допуски берилади. бу допусклар резбани колган параметрлари оғишлариниҳамҳисобга олади td2(td2)= ∆d2(∆d2) + fp + fα резбали бирикма тирқиш билан бирикиши учун бу шарт бажарилиши керак d2 1,25мм таранг резбали бирикмалар учун 2 қатор ўтказишлар ўрнатилган. бириктиришда деталлар тиқилиб колмаслиги учун ташқи ва ички диаметрлар бўйича кафолатли тирқишлар назарда тутилган. бундан ташкари бирикиш узунлиги мобайинида шпилка ва шпилка уяларининг /2 ва р параметрларигаҳам жоиз оғишлар киритилган. эксплуатацион талабларни бажариш макасадида шпилка уяларининг ўрта диаметри фақат 2 нчи, шпилкаларни ўрта диаметри эса 2 нчи ва 3 нчи аниқлик даражалари бўйича ишланади. тарангликли резбали бирикмани белгиланиш мисоли: м12-2н5с(2)/3р(2) бу ерда м 12 - 12мм метрик резба; 2н - уяни d2 диаметрини допуск майдони; 5с - уяни d1 диаметрини допуск майдони; 3р - шпилкани d2 диаметрини допуск майдони; (2) - саралаш гуруќлари сони. шпилкани d диаметрини допуски …

рда ёки проекторларда назорат қилинади. хатоликларни камайтириш учун бу параметрлар резба профилини унг ва чап томонлари ва диаметрини иккала томонлари бўйичаҳам текширилади. ички резбалар параметрлари (d>18мм учун) резбали ички ўлчагичлар, шарсимон учли горизонтал оптиметрлар ,уим - 21 ва уим-23 билан бирга ишлатиладиган изк-59 резбалар микроскопи ёрдамида ўлчаниши мумкин. баъзи ҳолларда ички резбалар параметрлари шу резбалар ичига паст температурада эрувчан котишмалардан қўйиб олинган модел бўйичаҳам аниқланиши мумкин. комплекс усулда ўрта диаметрига йиғма допуск бериладиган резбали деталлар назорат қилинади. бу назорат резбали калибрлар ёрдамида резбани хақиқий контурини номинал контури билан таккослаш усулида олиб борилади. назорат жараёнида d2, р ва /2 параметрлари билан бирга d ва d1 параметрлари текширилади. калибрлар комплектига ўтувчи пр ва ўтмайдиган не калибрлари киради. ўтувчи калибр -скоба ва калибр – халқаларини назорат қилиб туриш учун к-н, кпр-пр ва кпр-не назорат калибрлари, ўтмайдиган скобалар ва халқаларни текшириш учун кн-не, кне-не ва кне-пр назорат калибрлари ишлатилади. созланувчан резбали калибр - халқалар …
