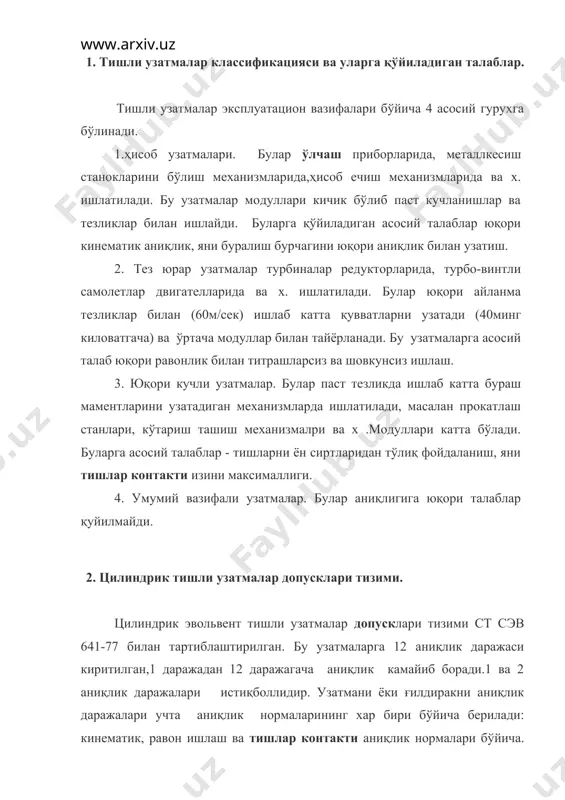

1350741342_18547.doc % 100 b c a - % 100 p m h h 2 2 2 2 6 2 ) cos ( ) sin ( 2 ) ( 2 ) sin 2 ( a a a b y x p a j f f f f f k + + + + = www.arxiv.uz тишли узатмалар ўзароалмашиниши, уларни назорат қилиш режа: 1. тишли узатмалар классификацияси ва уларга қўйиладиган талаблар. 2. цилиндрик тишли узатмалар допусклари тизими. 3. ғилдираклар аниқлигини белгилаш. 4. тишли узатмаларни назорат қилиш. 1. тишли узатмалар классификацияси ва уларга қўйиладиган талаблар. тишли узатмалар эксплуатацион вазифалари бўйича 4 асосий гурухга бўлинади. 1.ҳисоб узатмалари. булар ўлчаш приборларида, металлкесиш станокларини бўлиш механизмларида,ҳисоб ечиш механизмларида ва х. ишлатилади. бу узатмалар модуллари кичик бўлиб паст кучланишлар ва тезликлар билан ишлайди. буларга қўйиладиган асосий талаблар юқори кинематик аниқлик, яни буралиш бурчагини юқори аниқлик билан узатиш. 2. тез юрар узатмалар турбиналар редукторларида, турбо-винтли самолетлар двигателларида ва …

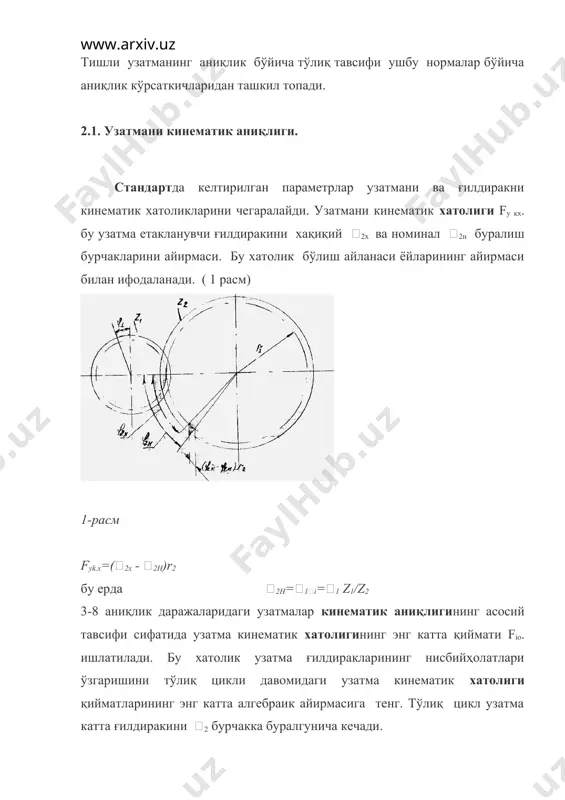

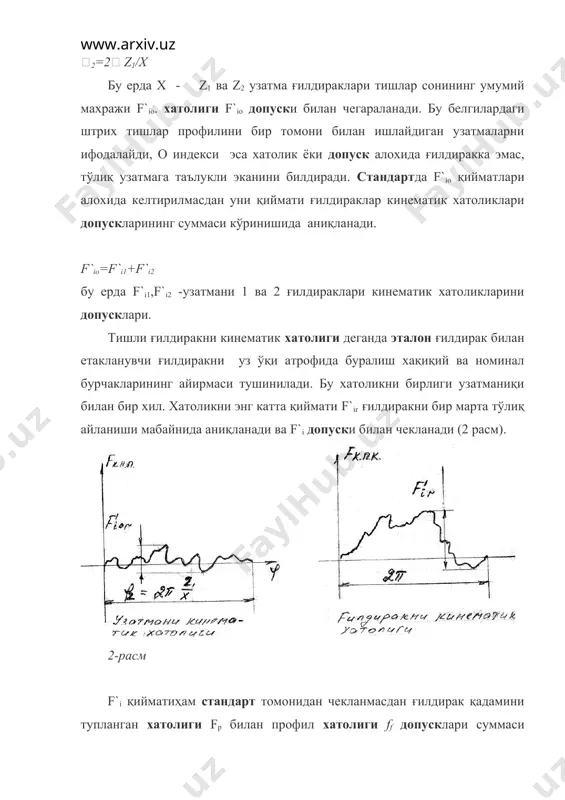

ри бўйича. тишли узатманинг аниқлик бўйича тўлиқ тавсифи ушбу нормалар бўйича аниқлик кўрсаткичларидан ташкил топади. 2.1. узатмани кинематик аниқлиги. стандартда келтирилган параметрлар узатмани ва ғилдиракни кинематик хатоликларини чегаралайди. узатмани кинематик хатолиги fу кх. бу узатма етакланувчи ғилдиракини хақиқий 2х ва номинал 2н буралиш бурчакларини айирмаси. бу хатолик бўлиш айланаси ёйларининг айирмаси билан ифодаланади. ( 1 расм) 1-расм fyk.x=(2x - 2h)r2 бу ерда 2h=1i=1 z1/z2 3-8 аниқлик даражаларидаги узатмалар кинематик аниқлигининг асосий тавсифи сифатида узатма кинематик хатолигининг энг катта қиймати fio. ишлатилади. бу хатолик узатма ғилдиракларининг нисбийҳолатлари ўзгаришини тўлиқ цикли давомидаги узатма кинематик хатолиги қийматларининг энг катта алгебраик айирмасига тенг. тўлиқ цикл узатма катта ғилдиракини 2 бурчакка буралгунича кечади. 2=2 z1/x бу ерда x - z1 ва z2 узатма ғилдираклари тишлар сонининг умумий махражи f`io. хатолиги f`io допуски билан чегараланади. бу белгилардаги штрих тишлар профилини бир томони билан ишлайдиган узатмаларни ифодалайди, о индекси эса хатолик ёки допуск алохида ғилдиракка эмас, тўлиқ …

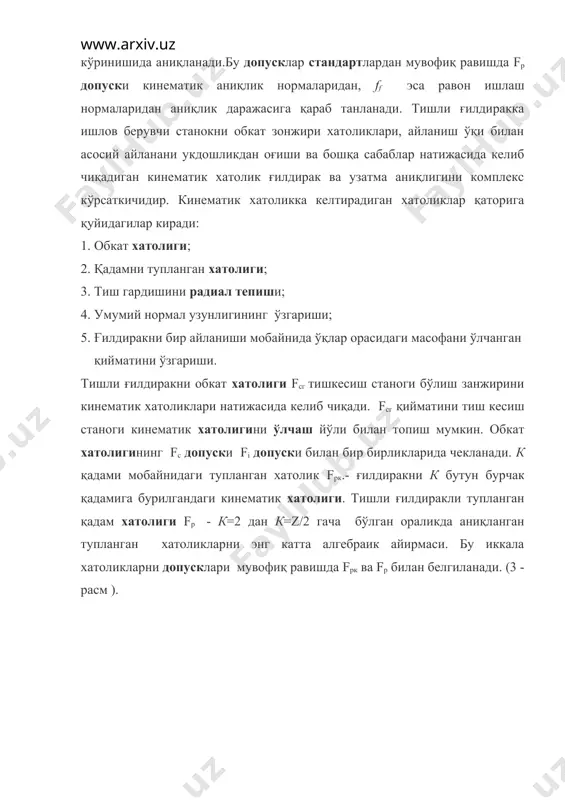

опуски кинематик аниқлик нормаларидан, ff эса равон ишлаш нормаларидан аниқлик даражасига қараб танланади. тишли ғилдиракка ишлов берувчи станокни обкат зонжири хатоликлари, айланиш ўқи билан асосий айланани укдошликдан оғиши ва бошқа сабаблар натижасида келиб чиқадиган кинематик хатолик ғилдирак ва узатма аниқлигини комплекс кўрсаткичидир. кинематик хатоликка келтирадиган хатоликлар қаторига қуйидагилар киради: 1. обкат хатолиги; 2. қадамни тупланган хатолиги; 3. тиш гардишини радиал тепиши; 4. умумий нормал узунлигининг ўзгариши; 5. ғилдиракни бир айланиши мобайнида ўқлар орасидаги масофани ўлчанган қийматини ўзгариши. тишли ғилдиракни обкат хатолиги fсг тишкесиш станоги бўлиш занжирини кинематик хатоликлари натижасида келиб чиқади. fсг қийматини тиш кесиш станоги кинематик хатолигини ўлчаш йўли билан топиш мумкин. обкат хатолигининг fс допуски fi допуски билан бир бирликларида чекланади. к қадами мобайнидаги тупланган хатолик fрк.- ғилдиракни к бутун бурчак қадамига бурилгандаги кинематик хатолиги. тишли ғилдиракли тупланган қадам хатолиги fр - к=2 дан к=z/2 гача бўлган ораликда аниқланган тупланган хатоликларни энг катта алгебраик айирмаси. бу иккала хатоликларни …

алар айирмасидир. бу хатолик ғилдиракни тўлиқ бир айланиши мобайнида fiг, ёки бир тишга айланиши мобайинида fir’’ кўринишида аниқланиши мумкин. хатоликлар f"i ва fi" допусклари билан чекланади. бу белгилардаги иккита штрих кўрсаткичи узатма икки проилли эканини билдиради. кўрсатиб ўтилган хатоликлар тишли ғилдирак ва узатма кинематик аниқлигини элементар кўрсаткичларидир. ғилдираклар кинематик аниқлиги ғилдиракни радиал тепишини камайтириш, юқори кинематик аниқликдаги станокда ишлов бериш, тишларни очишда ва жилвирлашда марказлаштириш аниқлигини ошириш йўллари билан оширилиши мумкин. ғилдиракларни шевинглаш уларни кинематик аниқлигини оширмайди. 2.2. узатмани равон ишлаши. узатма равон ишлаши кинематик хатоликни бир қисми бўлиб ғилдиракни бир айланиши давомида кўп марта (циклик равишда ) қайтариладиган хатоликларга боғлиқ. бундай хатоликлар натижасида етакланувчи ғилдиракларни оний тезланишлари, қўшимча инерцион кучлар ва зарбалар, шунингдек титрашлар билан боғлиқ баланд даражадаги шовкин пайдо бўлади. кинематик хатоликни тўлқинсимон эгри чизиқ шаклида ифодалаш мумкин ( 6-расм). 6-расм буни гармоник ташкил қилувчилар спектрига ажратиш мумкин. ташкил қилувчи тебранишлар амплитуда ва частоталари ташкил қилувчи xатоликлар характерига …

лекси билан тавсифланиши мумкин. элемент кўрсаткичлар қаторига ғилдиракни махаллий кинематик хатолиги, ғилдиракни бурчак қадамини оғишлари ёки узатма қадамини (асосий қадам) оғишлари, бир тишдаги ўқлар орасидаги масофани ўлчанган қийматини оғишлари киради. узатма ёки ғилдиракни равон ишлашини назорат қилиш учун алохида кўрсаткичларни ёки улар комплексини танлаш мўлжалланган аниқлик даражасига ва бир вақтни ўзида илашишда бўладиган ўртача тишлар сонига боғлиқҳолда амалга оширилади. агар гилдараклар равон ишлаши бўйича стандарт талабларига тўғри келса узатмани равон ишлашини назорат қилиш шарт эмас. ва аксинча, узатма равон ишлаши бўйича стандартга тўғри келса, ғилдиракларни равон ишлашини текшириш шарт эмас. бу тартиб кинематик аниқлик нормаси бўйичаҳам сакланади. куриб чиқилган даврий қайтариладиган хатоликлар тезк юрар ва оғир юкланган узатмаларни узоққа чидамлилигини пасайтиради. улар тишлар контактини такрорланадиган узилишларига, юритмани буралувчан тебранишларига ва умуман агрегатни титрашларига олиб келади. бу циклик хатоликларни динамик ифодаси сифатида юқори даражадаги ва айланиш тезлиги ошган сари ошиб борадиган шовкин пайдо бўлади. узатмани равон ишлашини ошириш учун тиш кесувчи …
