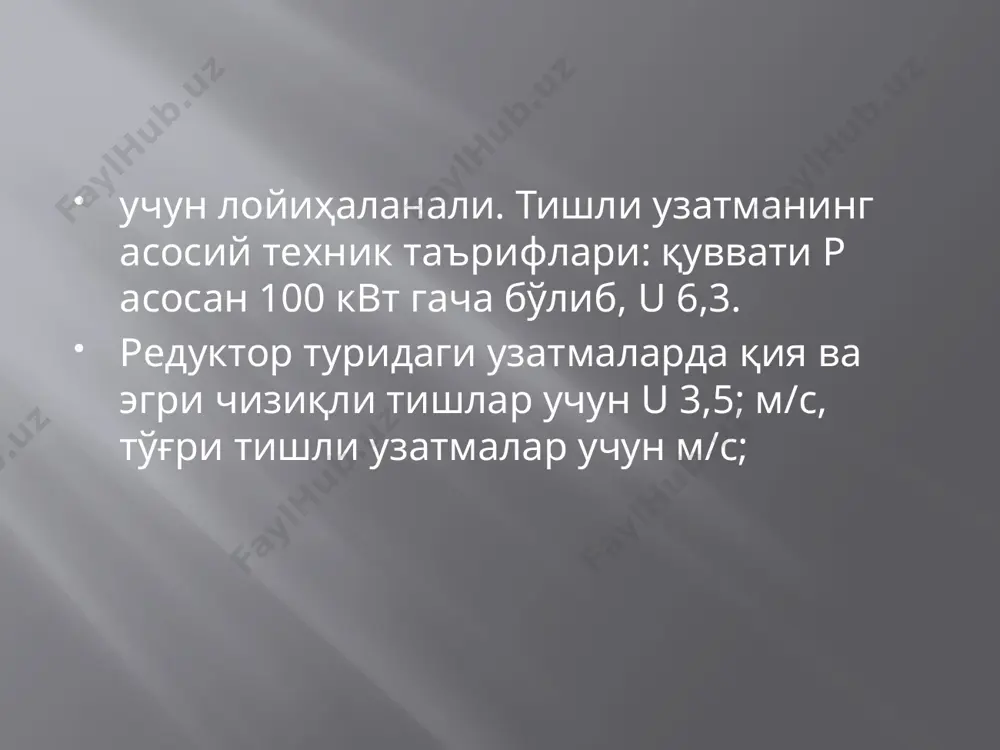

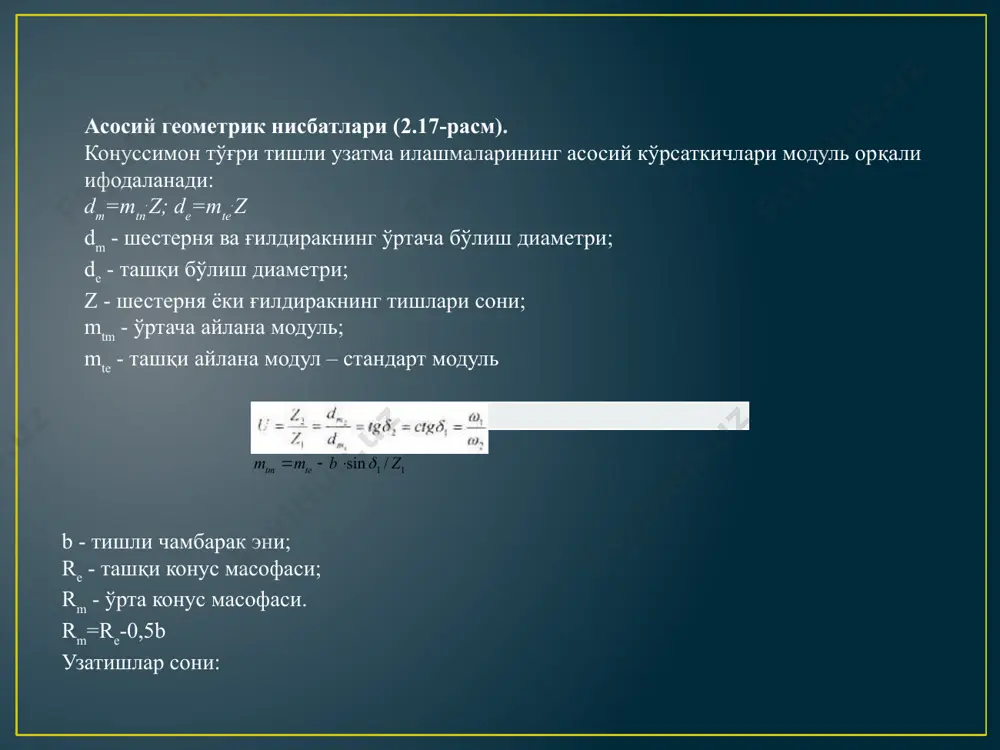

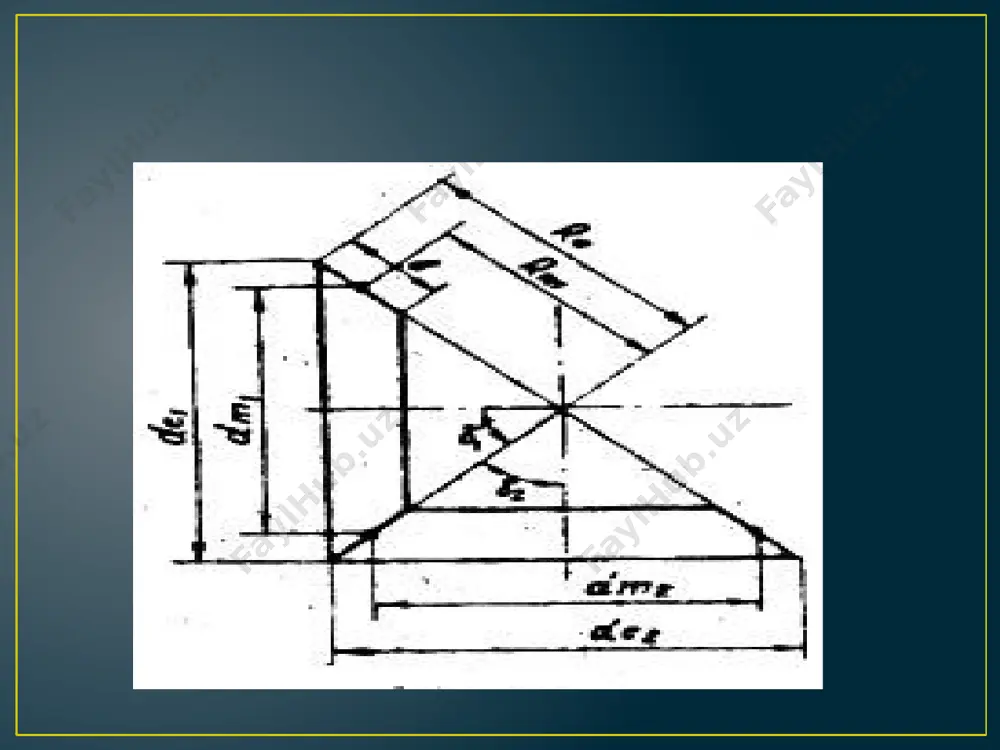

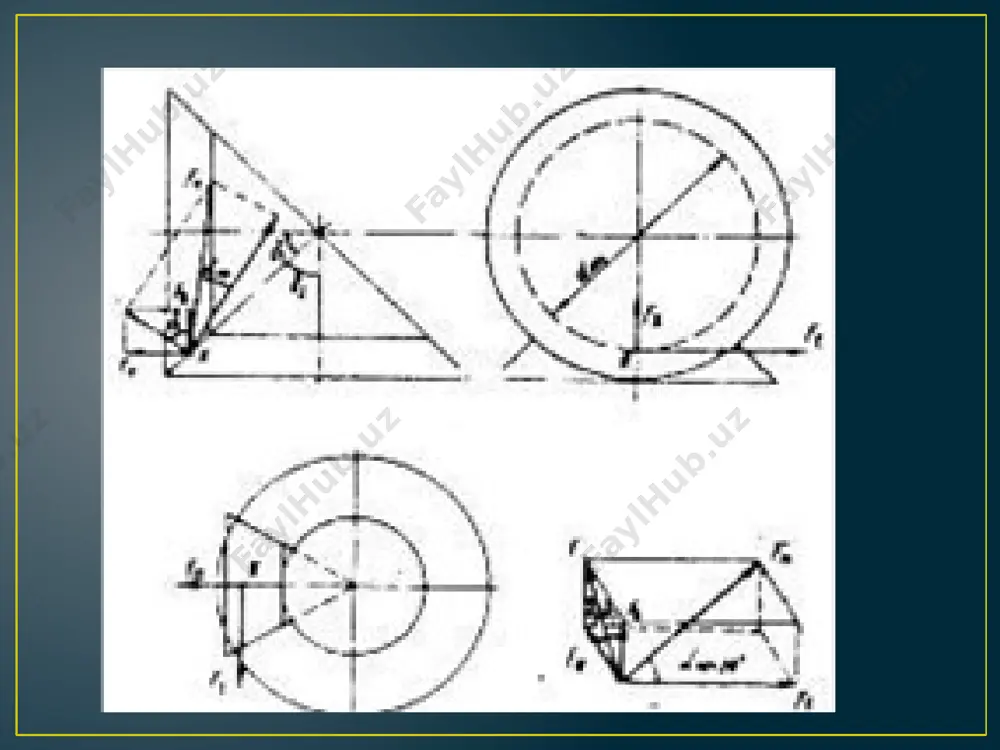

1481133008_65091.pptx 1 1 / sin z b m m te tm d × - = 1 z u 1 e x [ ] h h e h h v d k t s s b £ × × = 3 2 2 2120 [ ] h h s s ) 03 , 1 9 , 0 ( - = d cos z z э = /docprops/thumbnail.jpeg презентация powerpoint конуссимон ғилдиракли тишли узатмалар ва уларни ҳисоблаш режа: kонуссимон узатмалар. асосий геометрик нисбатлари. илашмада таъсир этувчи кучлар. учун лойиҳаланали. тишли узатманинг асосий техник таърифлари: қуввати р асосан 100 квт гача бўлиб, u 6,3. редуктор туридаги узатмаларда қия ва эгри чизиқли тишлар учун u 3,5; м/с, тўғри тишли узатмалар учун м/с; асосий геометрик нисбатлари (2.17-расм). конуссимон тўғри тишли узатма илашмаларининг асосий кўрсаткичлари модуль орқали ифодаланади: dm=mtn.z; de=mte.z dm - шестерня ва ғилдиракнинг ўртача бўлиш диаметри; dе - ташқи бўлиш диаметри; z - шестерня …

соби. 1. узатма тишли ғилдираклар учун материаллар танлаш, термик қайта ишлаш ва тиш юзасини қаттиқлигини белгилаш ҳамда рухсат этилган , қийматларини аниқлаш юқорида берилган. 2. етакланувчи ғилдирак тишларнинг бўлувчи айлана бўйича ўлчами мм бу ерда конуссимон ғилдирак тишларини цилиндрсимон ғилдирак тишларига нисбатан мустахкамлигини камлигини ҳисобга олувчи коэффициенти, тўғри тишли узатмалар учун 0,85. юкланишни нотекис тақсимланишни ҳисобга олувчи коэффициент. тиш юзасининг қаттиқлиги 350нв бўлганда тўғри тишли ғилдираклар учун – 1,0; тиш юзасининг қаттиқлиги >350 нв бўлганда қиймати қуйидагича аниқланади. бу ерда: s=2,0 – таянчларга нисбатан тишли ғилдиракларни жойланишини ҳисобга олувчи коэффициент. (юқорида 1-§ берилган) тиш эни коэффициенти 3. конус бурчаги, конус узунлиги ҳамда тиш эни. а) конус бурчаклари ; : б) конус узунлиги в) тишнинг эни . 4. узатма ғилдиракларнинг илашиш модули мм бу ерда: - тўғри тишли конуссимон ғилдираклар илашиш модули, конуссимон тишларни мустахкамлигини тўғри тишли ғилдирак тишларини мустахкамлигига нисбатан камлигини ҳисобга олувчи коэффициент, тўғри тишли ғилдираклар учун – 0,85. …

ғилдирак тишининг қаттиқлиг бўлади. 3.1 – жадвалдан силжиш коэффициенти қиймати аниқланади, бунда , агарда бўлса узатиш сони бўлганда коэффициент қийматлари 2,0 2,5 3,15 4,0 5,0 12 - 0,50 0,53 0,56 0,57 13 0,44 0,48 0,52 0,54 0,55 14 0,42 0,47 0,50 0,52 0,53 15 0,40 0,45 0,48 0,50 0,51 16 0,38 0,43 0,46 0,48 0,49 18 0,36 0,40 0,43 0,45 0,46 20 0,34 0,37 0,40 0,42 0,43 25 0,29 0,33 0,36 0,38 0,39 30 0,25 0,28 0,31 0,33 0,34 40 0,20 0,22 0,24 0,26 0,27 3.1-жадлвал контакт кучланишни ҳисобий қиймати бунда шарт бажарилиши керак. буларни герц формуласига қўйиб, ундан сўнг тегишли алмаштиришлар ўтказгич, конуссимон тўғри тишли ғилдирак учун контакт мустаҳкамликка текширув ҳисоби формуласини оламиз: лойиҳавий ҳисоблашда ғилдиракнинг ташқи бўлиш диаметри ниқланади (2) формула бўйича олинган натижалар ст сэв 229-75 билан мослаштирилади. конуссимон ғилдираклар тишларини эгилиш йўналиши бўйича чидамлиликка текшириш қуйидаги формула билан бажарилади: yf - тиш шакли коэффициента бўлиб, тишларнинг …

конуссимон ғилдиракли тишли узатмалар ва уларни ҳисоблаш - Page 4

конуссимон ғилдиракли тишли узатмалар ва уларни ҳисоблаш - Page 5
