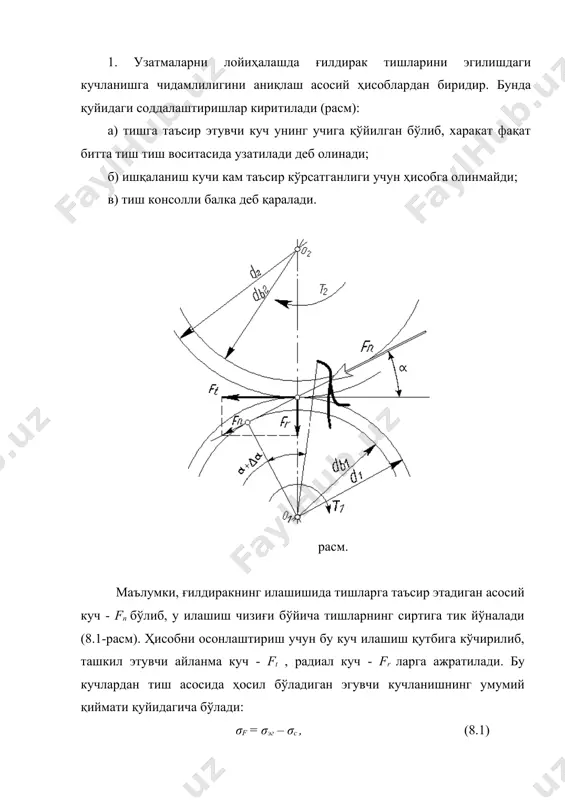

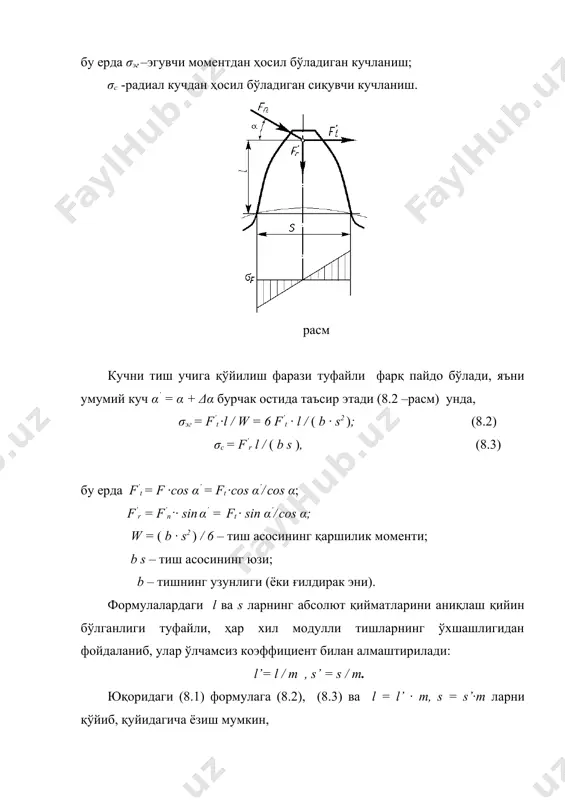

1477034953_65833.doc f n тишли узатмалар ғилдирак тишларини мустаҳкамликка эгувчи кучланиш бўйича ҳисоблаш режа: 1. цилиндрсимон тўғри тишли ғилдирак тишларини эгилишга ҳисоб-лаш. 2. цилиндрсимон қия тишли ғилдирак тишларини эгилишга ҳисоб-лаш ҳусусияти. 3. конуссимон тишли ғилдирак тишларини эгилишга ҳисоблаш. 1. узатмаларни лойиҳалашда ғилдирак тишларини эгилишдаги кучланишга чидамлилигини аниқлаш асосий ҳисоблардан биридир. бунда қуйидаги соддалаштиришлар киритилади (расм): а) тишга таъсир этувчи куч унинг учига қўйилган бўлиб, xаракат фақат битта тиш тиш воситасида узатилади деб олинади; б) ишқаланиш кучи кам таъсир кўрсатганлиги учун ҳисобга олинмайди; в) тиш консолли балка деб қаралади. · расм. маълумки, ғилдиракнинг илашишида тишларга таъсир этадиган асосий куч - fn бўлиб, у илашиш чизиғи бўйича тишларнинг сиртига тик йўналади (8.1-расм). ҳисобни осонлаштириш учун бу куч илашиш қутбига кўчирилиб, ташкил этувчи айланма куч - ft , радиал куч - fr ларга ажратилади. бу кучлардан тиш асосида ҳосил бўладиган эгувчи кучланишнинг умумий қиймати қуйидагича бўлади: σf = σэг – σc , (8.1) бу …

α)]kh, бу ерда kf – юкланиш коэффициенти, kf = kfβ · kfα· kf ν; kfβ -ташқи кучларни тишлараро тақсимланишини ҳисобга олувчи коэффициент; kfα - тишлар энига таъсир этувчи кучни нотекис тақсимланишини ҳисобга олувчи коэффициент; kf ν -қўшимча динамик кучларни ҳисобга олувчи коэффициент; kh -кучланишлар тўпланишини ҳисобга олувчи назарий коэф-ент. (8.4) ифодадаги [(b · l’ / ( s’ )2 ) ( cosα’/ cosα ) - sinα’/ ( s’· cosα )] kh = yf –тиш шакли коэффициенти ва [(ft kf)/(b m)] = wft билан алмаштирсак, тишнинг эгилишдаги кучланишнинг ҳисобий қиймати топилади: σf =( wft ·yf ) / m ≤ [σf], (8.5) бу ерда [σf] – эгувчи кучланишнинг жоиз қиймати; wft – солиштирма айланма кучнинг ҳисобий қиймати, н/мм/. янги узатмани лойиҳалаш учун (8.5) формулада ft = 2t1 / d1, b =ψbd ·d1 , d1 2 = m2 ·z1 2 деб қабул қилиб модулга нисбатан ечилса, қуйидаги формула чиқади: m = km 3√ (t1 …

ариб боради. яъни кўндаланг кесим юзи катталашиб боради. текширишларга кўра, эгувчи кучланиш тишнинг узунлиги бўйлаб ҳамма ерда бир хил бўлади. амалда ҳисоблашни тишнинг ўртасидан ўтадиган кесимдан фойдаланиб, қуйидаги формулалар асосида бажарилиши мумкин: σf = wft ·yf / (0,85 mtm) ≤ [σf], mtm = km 3√ (t1 ·kfβ ·yf1 /( z21 ·ψbd [σf ] ), бу ерда =0,85 -конуссимон тишли узатмани тўғри тишли цилиндрик узатмага нисбатан тортиш қобилиятини камлигини кўрсатувчи коэффи-циенти; mtm - тишнинг ўрта нормал кесимидаги илашиш модули; wf с –ҳисобий солиштирма айланма куч: wft =ft1 · kf / b km -тўғри тишли конуссимон ғилдираклар учун ёрдамчи коэффициент km=14,5. формуладаги қолган ҳарфларнинг маъноси ва аниқланиши цилиндрик узатмалардаги кабидир. адабиётлар: 1. сулаймонов и. и. машина деталлари. тошкент нашриёти, 1988. 2. тожибоев р.н., жўраев а.ж. машина деталлари. тошкент, «ўқитувчи», 2002 3. пятаев а.в., муҳаммаджонов б.к. машина деталлари. ўқув қўлланма., тошкент, 2004. 4. иванов м.н. детали машин. москва, «высшая школа», 1991. _1065596772.unknown

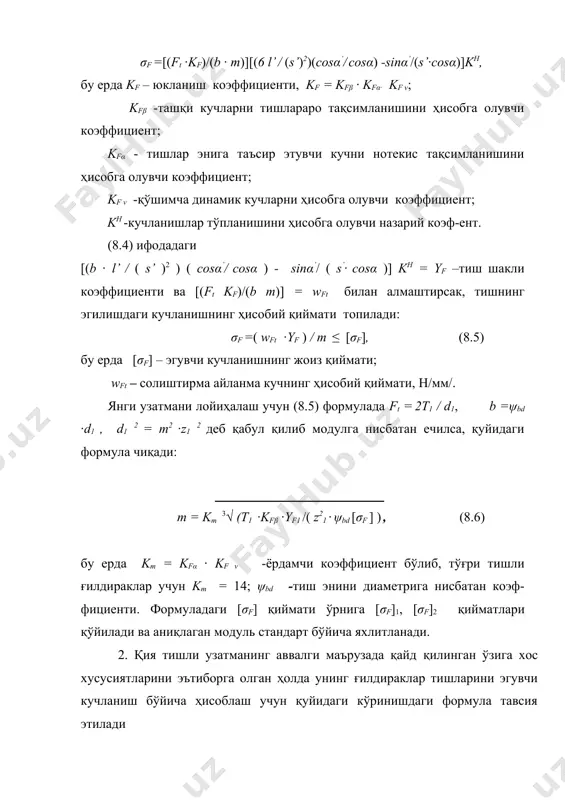

тишли узатмалар ғилдирак тишларини мустаҳкамликка эгувчи кучланиш бўйича ҳисоблаш - Page 4

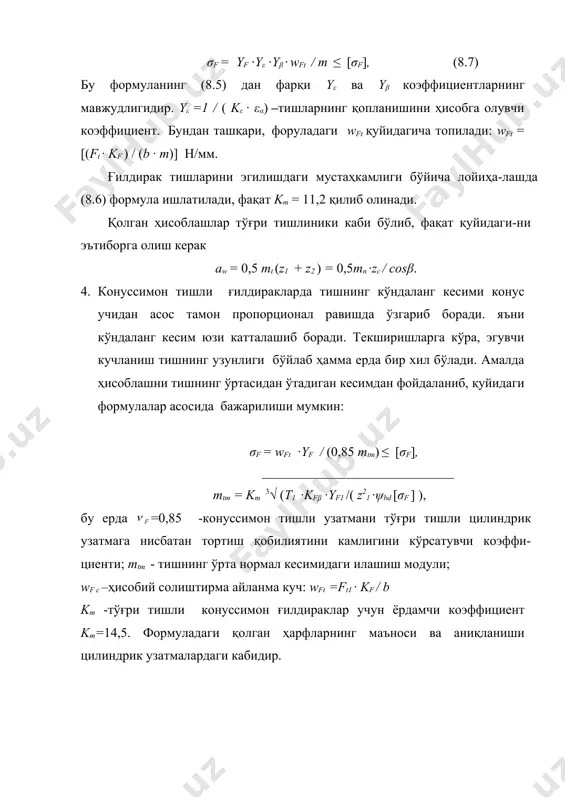

тишли узатмалар ғилдирак тишларини мустаҳкамликка эгувчи кучланиш бўйича ҳисоблаш - Page 5
