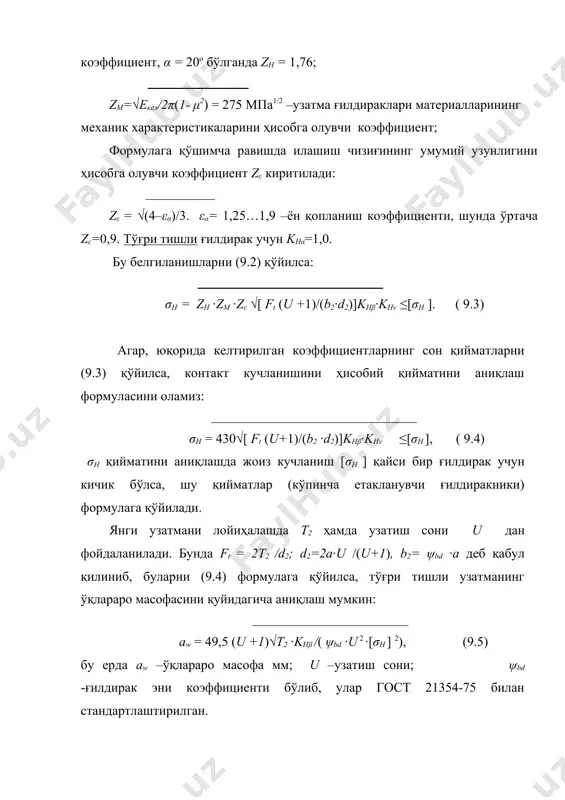

![( 9.1) формулага қўйилса қуйидаги ифода олинади: σh = √eкел /2π (1- μ 2) ·ft ·kh /(b ·cosα) ·2(u +1)/( d2 ·sinα)kh ≤[σh ], ( 9.2) бу ерда σh ва [σh ] – нормаль ва жоиз контакт кучланишлар, мпа. бу формулага соддалаштириш киритилади, яъни: sin α·cos α = 0,5 sin2α; zh= √2/sin2α -илашишдаги тишларнинг шаклини ҳисобга олувчи коэффициент, α = 20o бўлганда zh = 1,76; zм=√eкел/2π(1- μ2) = 275 мпа1/2 –узатма ғилдираклари материалларининг механик характеристикаларини ҳисобга олувчи коэффициент; формулага қўшимча равишда илашиш чизиғининг умумий узунлигини ҳисобга олувчи коэффициент zε киритилади: zε = √(4–εα)/3. εα= 1,25…1,9 –ён қопланиш коэффициенти, шунда ўртача zε=0,9. тўғри тишли ғилдирак учун khα=1,0. бу белгиланишларни (9.2) қўйилса: σh = zh ·zм ·zε √[ ft (u +1)/(b2·d2)]khβ·khν ≤[σh ]. ( 9.3) агар, юқорида келтирилган коэффициентларнинг сон қийматларни (9.3) қўйилса, контакт кучланишини ҳисобий қийматини аниқлаш формуласини оламиз: σh = 430√[ ft (u+1)/(b2 ·d2)]khβ·khν ≤[σh ], ( 9.4) σh қийматини …](/media/previews/pages/preview_7KlA9Es.webp "тишли узатмалар ғилдирак тишларини мустаҳкамликка контакт кучланиш бўйича ҳисоблаш - 2-sahifa")
![ниш коэффициентининг силжитиш коэффициенти ишлатилгандаги қиймати. қия тишли ғилдираклар учун εα ≥ 1,0 олиш тавсия этилади. zм = 275 мпа1/2 (пўлат материал учун). буларни (9.3) формулага қўйилса, σh = 376√[ft (u +1)/(b2 ·d2)]khβ ·khν ≤[σh ], ( 9.6) khβ , khν – коэффициент қийматлари юқорида берилган. қия тишли узатмани лойихалаш учун (9.6) формулани ўқлараро масофага нисбатан ечиб, қуйидаги ифодани олинади: aw = 43 (u +1) 3√ t2 ·khβ /( ψbd ·u 2[σh ]2). (9.7) 3. конуссимон узатма ғилдирак тишларини контакт кучланиш бўйича ҳисоблашда ҳам герц формуласига асосланиб, келтирилган радиус қиймати тишнинг ўрта кесимига нисбатан қуйидагича топилади: 1/ρкел =1/ρ1 +1/ ρ2 =2cosδ1 /(dm1 ·sinα)+2cosδ2 /(dm2 ·sinα)= = 2 /(dm1 ·sinα ) (cosδ1 +cosδ2 /u ). тригонометрик функцияларнинг ўзаро муносабатини ҳамда u = tqδ2 = ctqδ1 эътиборга олиб қуйидагича ёзиш мумкин: cosδ2 = 1 / √1+ tq2 δ2 = 1 / √1+u 2 ; cosδ1 = 1 / √1+tq2δ1 = u / …](/media/previews/pages/preview_K2p2bez.webp "тишли узатмалар ғилдирак тишларини мустаҳкамликка контакт кучланиш бўйича ҳисоблаш - 3-sahifa")
![b = ψbe ·re = ψbe ·0,5·de2 /cosδ1 = (ψbe ·0,5·√(1+ u 2) / u; ψbe= b/ re = 0,285. натижада контакт кучланишни ҳисобий қийматини аниқлаш учун қуйидаги ифода олинади: σh = 2,12 ·103 √ t2 · u· khβ / ( d3e2 ·νh ) ≤[σh ]. ( 9.11) узатмани лойиҳалаш учун бу формулани етакланувчи ғилдирак диаметрига нисбатан ечилади: de2 = 165 3√t2 ·u · khβ /([σh ] 2 νh ) мм , (9.12) бу ерда νh – конуссимон ғилдирак тишларини цилиндрсимон ғилдирак тишларига нисбатан мустаҳкамлигини камлигини ҳисобга олувчи коэффициент ( тўғри тишли учун νh = 0,85). адабиётлар: 1. сулаймонов и. и. машина деталлари. тошкент нашриёти, 1988. 2. тожибоев р.н., жўраев а.ж. машина деталлари. тошкент, «ўқитувчи», 2002 3. пятаев а.в., муҳаммаджонов б.к. машина деталлари. ўқув қўлланма., тошкент, 2004. 4. иванов м.н. детали машин. москва, «высшая школа», 1991. _1064987008.unknown](/media/previews/pages/preview_QTzyqo7.webp "тишли узатмалар ғилдирак тишларини мустаҳкамликка контакт кучланиш бўйича ҳисоблаш - 4-sahifa")
"тишли узатмалар ғилдирак тишларини мустаҳкамликка контакт кучланиш бўйича ҳисоблаш" haqida
1477034885_65832.doc тишли узатмалар ғилдирак тишларини мустаҳкамликка контакт кучланиш бўйича ҳисоблаш режа: 1. цилиндрсимон тўғри тишли ғилдирак тишларини ҳисоблаш. 2. цилиндрсимон қия тишли ғилдирак тишларини хисоблаш ҳусусияти. 3. конуссимон узатма ғилдирак тишларини ҳисоблаш. маълумки, ғилдирак тишлари сиртининг уваланишига асосий сабаб контакт кучланишдир. шунинг учун тишли узатмаларни лойиҳалашда тишлар контакт кучланиш бўйича ҳисобланади. бу кучланишни аниқлаш учун шартли равишда эвольвента радиуси тишнинг илашиш қутбидаги эгрилик радиусига тенг бўлган цилиндр билан алмаштирилади. бу масалани ечишда г.герц формуласи ишлатилиб, бунда қуйидаги шартлар қабул қилинади: а) кучланиш ўзгармас цикл билан, яъни статик равишда таъсир этади; б) таъсир этувчи куч сиртга тик йўналади ва уринма ...
