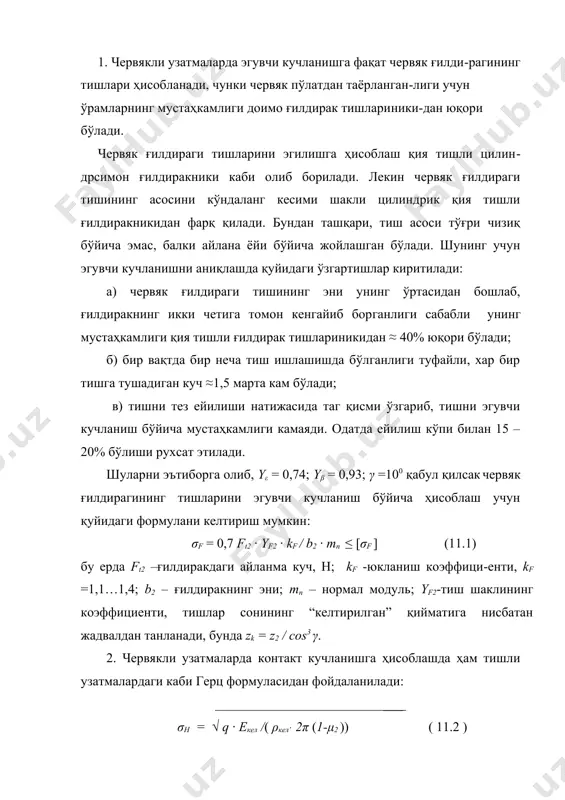

1477035201_65837.doc червякли узатмаларни мустаҳкамликка ҳисоблаш режа: 1. узатмани эгувчи кучланиш бўйича ҳисоблаш. 2. узатмани контакт кучланиш бўйича ҳисоблаш. 3. червякли узатмаларда қўлланадиган материаллар. 4. узатманинг қизишини текшириш. 1. червякли узатмаларда эгувчи кучланишга фақат червяк ғилди-рагининг тишлари ҳисобланади, чунки червяк пўлатдан таёрланган-лиги учун ўрамларнинг мустаҳкамлиги доимо ғилдирак тишлариники-дан юқори бўлади. червяк ғилдираги тишларини эгилишга ҳисоблаш қия тишли цилин-дрсимон ғилдиракники каби олиб борилади. лекин червяк ғилдираги тишининг асосини кўндаланг кесими шакли цилиндрик қия тишли ғилдиракникидан фарқ қилади. бундан ташқари, тиш асоси тўғри чизиқ бўйича эмас, балки айлана ёйи бўйича жойлашган бўлади. шунинг учун эгувчи кучланишни аниқлашда қуйидаги ўзгартишлар киритилади: а) червяк ғилдираги тишининг эни унинг ўртасидан бошлаб, ғилдиракнинг икки четига томон кенгайиб борганлиги сабабли унинг мустаҳкамлиги қия тишли ғилдирак тишлариникидан ≈ 40% юқори бўлади; б) бир вақтда бир неча тиш ишлашишда бўлганлиги туфайли, хар бир тишга тушадиган куч ≈1,5 марта кам бўлади; в) тишни тез ейилиши натижасида таг қисми ўзгариб, тишни эгувчи …

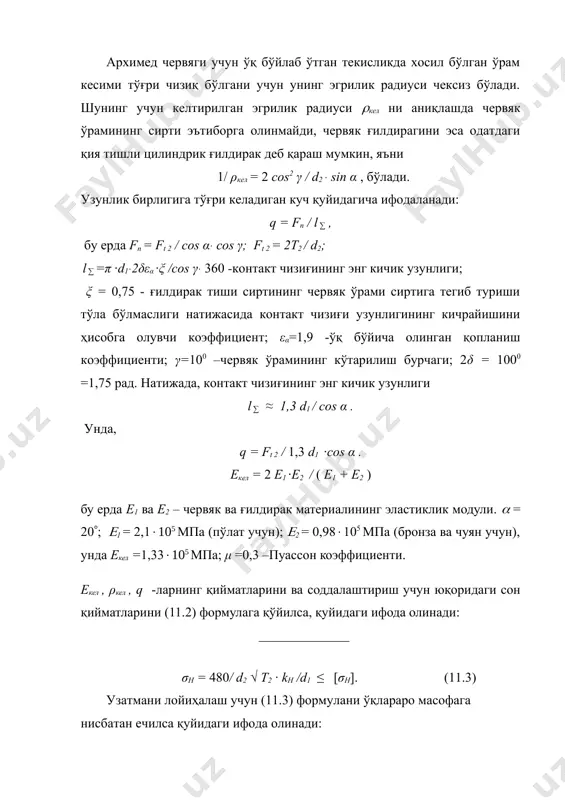

ўғри чизиқ бўлгани учун унинг эгрилик радиуси чексиз бўлади. шунинг учун келтирилган эгрилик радиуси (кел ни аниқлашда червяк ўрамининг сирти эътиборга олинмайди, червяк ғилдирагини эса одатдаги қия тишли цилиндрик ғилдирак деб қараш мумкин, яъни 1/ ρкел = 2 cos2 γ / d2 ּ sin α , бўлади. узунлик бирлигига тўғри келадиган куч қуйидагича ифодаланади: q = fn / l ∑ , бу ерда fn = ft 2 / cos α ּ cos γ; ft 2 = 2t2 / d2; l ∑ =π ·d1 ּ2δεα ·ξ /cos γ ּ 360 -контакт чизиғининг энг кичик узунлиги; ξ = 0,75 - ғилдирак тиши сиртининг червяк ўрами сиртига тегиб туриши тўла бўлмаслиги натижасида контакт чизиғи узунлигининг кичрайишини ҳисобга олувчи коэффициент; εα=1,9 -ўқ бўйича олинган қопланиш коэффициенти; γ=100 –червяк ўрамининг кўтарилиш бурчаги; 2δ = 1000 =1,75 рад. натижада, контакт чизиғининг энг кичик узунлиги l ∑ ≈ 1,3 d1 / cos α . унда, q = …

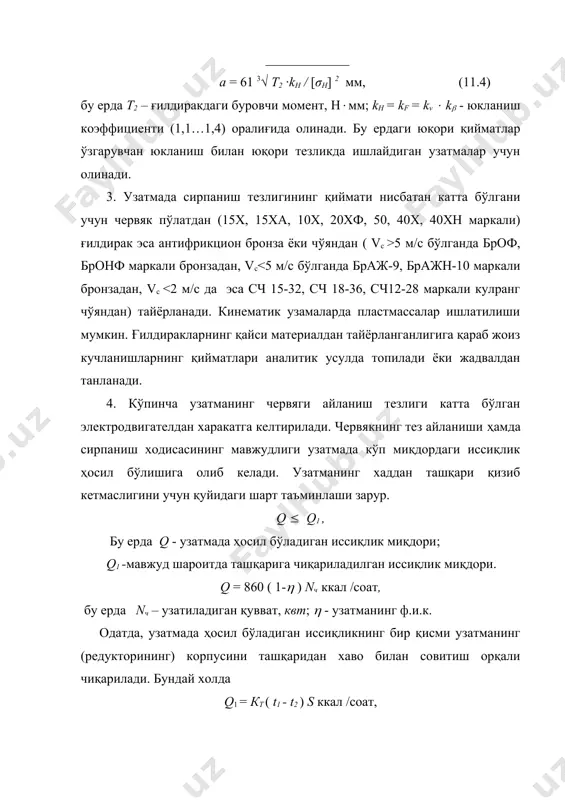

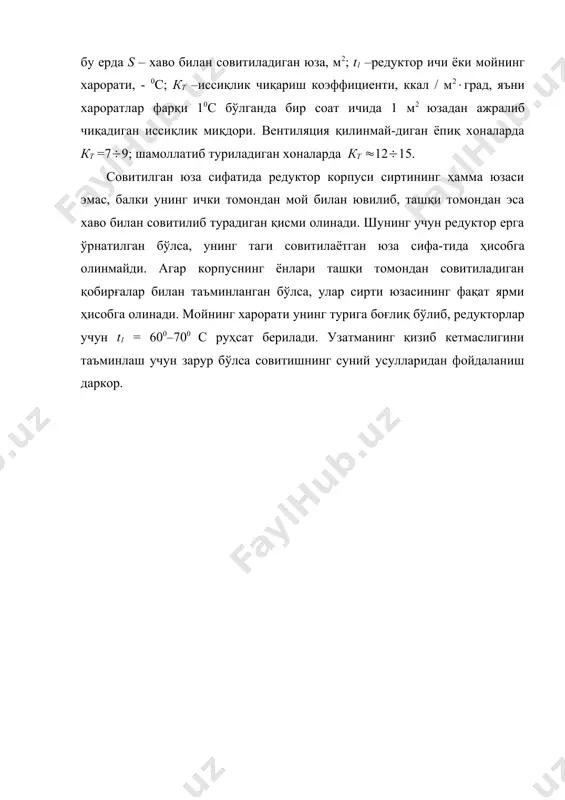

ланади. кинематик узамаларда пластмассалар ишлатилиши мумкин. ғилдиракларнинг қайси материалдан тайёрланганлигига қараб жоиз кучланишларнинг қийматлари аналитик усулда топилади ёки жадвалдан танланади. 4. кўпинча узатманинг червяги айланиш тезлиги катта бўлган электродвигателдан харакатга келтирилади. червякнинг тез айланиши ҳамда сирпаниш ходисасининг мавжудлиги узатмада кўп миқдордаги иссиқлик ҳосил бўлишига олиб келади. узатманинг хаддан ташқари қизиб кетмаслигини учун қуйидаги шарт таъминлаши зарур. q ( q1 , бу ерда q - узатмада ҳосил бўладиган иссиқлик миқдори; q1 -мавжуд шароитда ташқарига чиқариладилган иссиқлик миқдори. q = 860 ( 1-( ) nч ккал /соат, бу ерда nч – узатиладиган қувват, квт; ( - узатманинг ф.и.к. одатда, узатмада ҳосил бўладиган иссиқликнинг бир қисми узатманинг (редукторининг) корпусини ташқаридан хаво билан совитиш орқали чиқарилади. бундай холда q1 = кт ( t1 - t2 ) s ккал /соат, бу ерда s – хаво билан совитиладиган юза, м2; t1 –редуктор ичи ёки мойнинг харорати, - 0с; кт –иссиқлик чиқариш коэффициенти, ккал / м2(град, яъни …

ўқитувчи», 2002 3. пятаев а.в., муҳаммаджонов б.к. машина деталлари. ўқув қўлланма., тошкент, 2004. 4. иванов м.н. детали машин. москва, «высшая школа», 1991.
