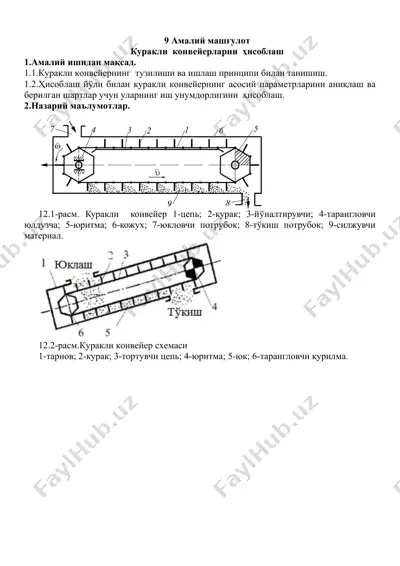

1 / 4

9 амалий машғулот куракли конвейерларни ҳисоблаш 1.амалий ишидан мақсад. 1.1.куракли конвейернинг тузилиши ва ишлаш принципи билан танишиш. 1.2.ҳисоблаш йўли билан куракли конвейернинг асосий параметрларини аниқлаш ва берилган шартлар учун уларнинг иш унумдорлигини ҳисоблаш. 2.назарий маълумотлар. 12.1-расм. куракли конвейер 1-цепь; 2-курак; 3-йўналтирувчи; 4-тарангловчи юлдузча; 5-юритма; 6-кожух; 7-юкловчи потрубок; 8-тўкиш потрубок; 9-силжувчи материал. 12.2-расм.куракли конвейер схемаси 1-тарнов; 2-курак; 3-тортувчи цепь; 4-юритма; 5-юк; 6-тарангловчи қурилма. 12.3-расм.куракли конвейер схемаси а- конвейернинг умумий кўриниши; б-конструктив схемаси; в-куракка таъсир қилувчи кучлар; 1-электродвигатель; 2-редуктор; 3-тарнов; 4-цепь; 5-курак; 6-тишли ғилдирак; 7-тарангловчи тишли ғилдирак; 14.4-расм.куракларнинг конфигурацияси. а-тўртбурчак; б-трапециясимон; в-ярим доира.- оҳактошни ташиш учун куракли конвейерни (1ғчизма) ҳисоблаш: тўкма зичлиги- r = 0,8 т/м3 , горизонтга 6° қияликда, l = 60 м масофага. конвейер иш унумдорлиги q = 60 т/соат,юк бўлакчаларнинг максимал ўлчами amax = 200 мм. иш сутка давомида 24 соат, доимий юкланишда. узлуксиз юқори куракли конвейерни танлаймиз. қабул қиламиз: коэффициент k = 2, тарновнинг тўлиш коэффициенти y = …

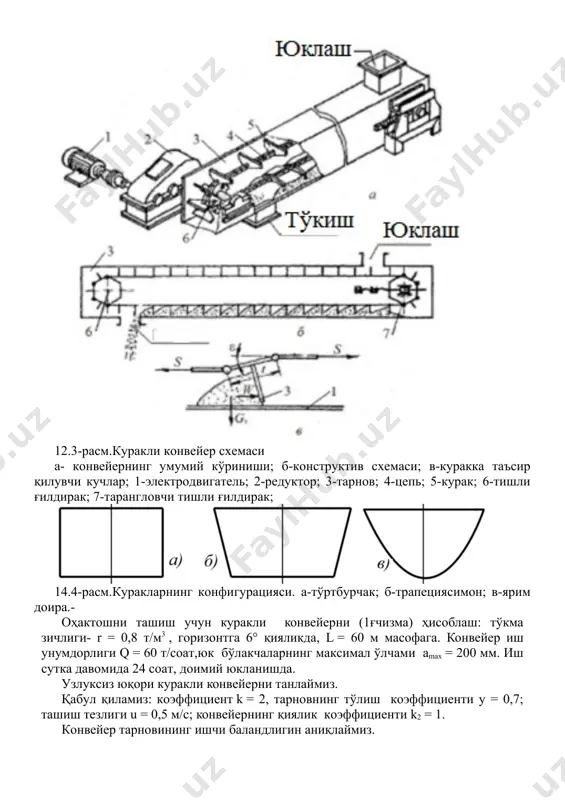

2 / 4

иш ҳар томондан 5...15 мм, уни 10мм деб қабул қиламиз ва тарновнинг якуний кенглиги вж = 400 + 2×10 = 420 мм. вж = 400 + 2×10 = 420 мм. а' = amax да тарнов ўлчамларини текширамиз, тарновнинг якуний кенглиги вж = 420 > 2×200 = 400 мм, tс = 500 > 1,5*200 = 300 мм. юкнинг погон массаси : q = q/(3,6u) = = 60/(3,6×0,5) = 33,33 кг/м. юриш қисми (занжирлар ва кураклар)погон массаси qц , kц = 0,7да qц = 0,7×33,33 » 23,3 кг/м. конвейернинг горизонтал проекцияси узунлиги l = 60 cos 6° = 59,67 м. юкни кўтариш баландлиги нг = 60 sin 6° = 6,27 м. куракли конвейерларнинг техник параметрлари узунлиги: 1,5-100 мқиялик бурчаги: 0-45 град. иш унумдорлиги: 0,05 -200 т/ч тортиш цеплари сони: 1-2 шт. курак эни: 200-1000 мм курак баландлиги: 50-400 мм курак қадами: 150-600 мм цепь звенолари қадами: 38-400 мм цепнинг ҳаракат тезлиги: 0,05-0,8 …

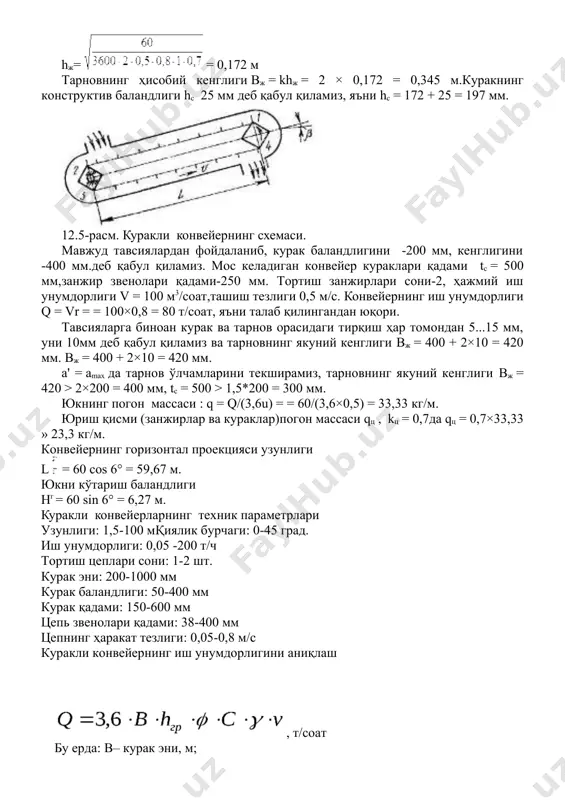

3 / 4

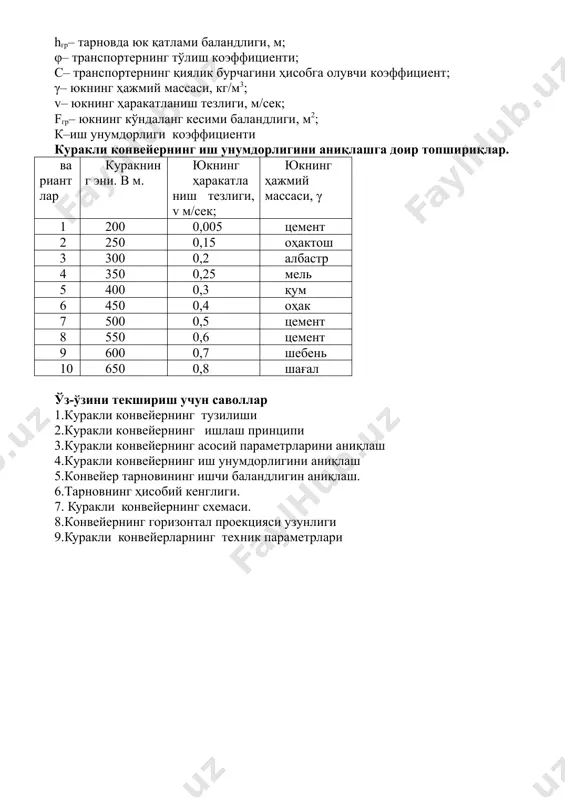

4 / 4
