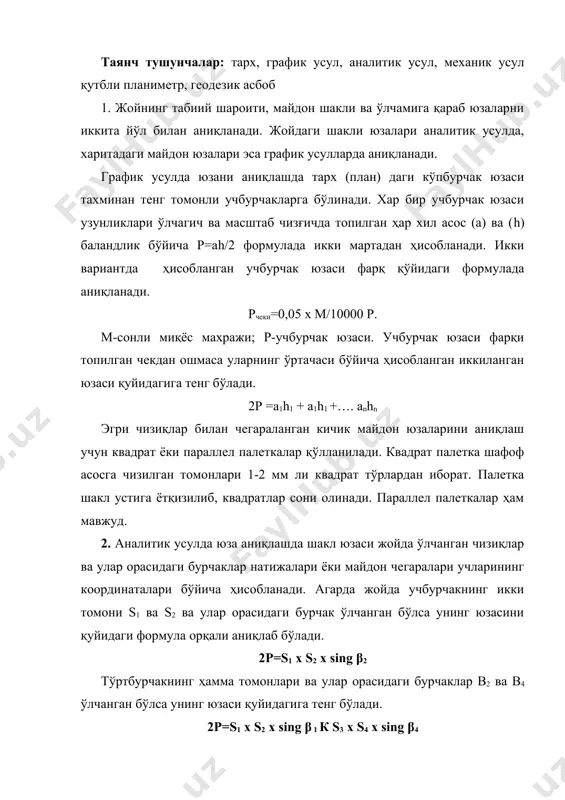

1491130990_67763.doc ер майдонлари ҳисоблаш усуллари режа: 1.юзани график усулда ҳисоблаш. 2.юзани аналитик усулда ҳисоблаш. 3.юзани механик усулда ўлчашнинг усуллари. 4.планиметр асбобининг тузилиши. 5.планиметр текшириш, тузатиш ва шакл юзасини аниқлаш. таянч тушунчалар: тарх, график усул, аналитик усул, механик усул қутбли планиметр, геодезик асбоб 1. жойнинг табиий шароити, майдон шакли ва ўлчамига қараб юзаларни иккита йўл билан аниқланади. жойдаги шакли юзалари аналитик усулда, харитадаги майдон юзалари эса график усулларда аниқланади. график усулда юзани аниқлашда тарх (план) даги кўпбурчак юзаси тахминан тенг томонли учбурчакларга бўлинади. хар бир учбурчак юзаси узунликлари ўлчагич ва масштаб чизғичда топилган ҳар хил асос (а) ва (h) баландлик бўйича р=аh/2 формулада икки мартадан ҳисобланади. икки вариантда ҳисобланган учбурчак юзаси фарқ қўйидаги формулада аниқланади. рчеки=0,05 х м/10000 р. м-сонли миқёс махражи; р-учбурчак юзаси. учбурчак юзаси фарқи топилган чекдан ошмаса уларнинг ўртачаси бўйича ҳисобланган иккиланган юзаси қуйидагига тенг бўлади. 2р =а1h1 + а1h1 +…. аnhn эгри чизиқлар билан чегараланган кичик майдон …

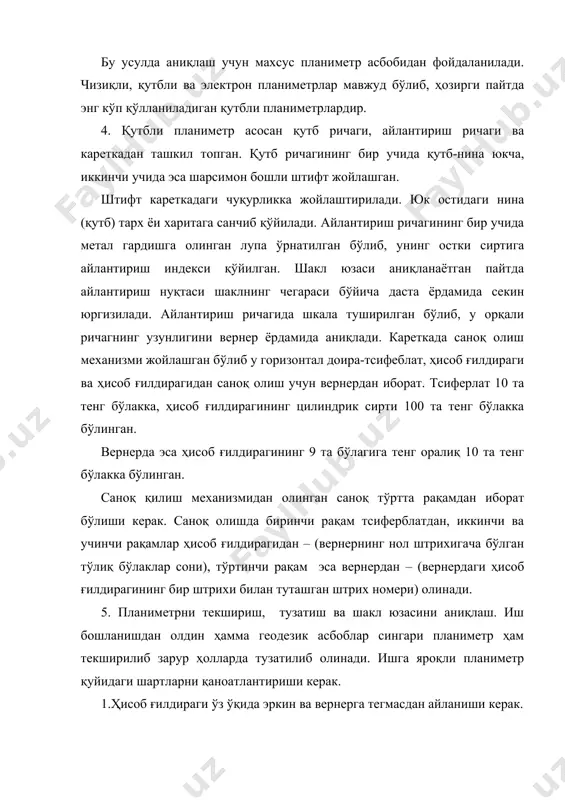

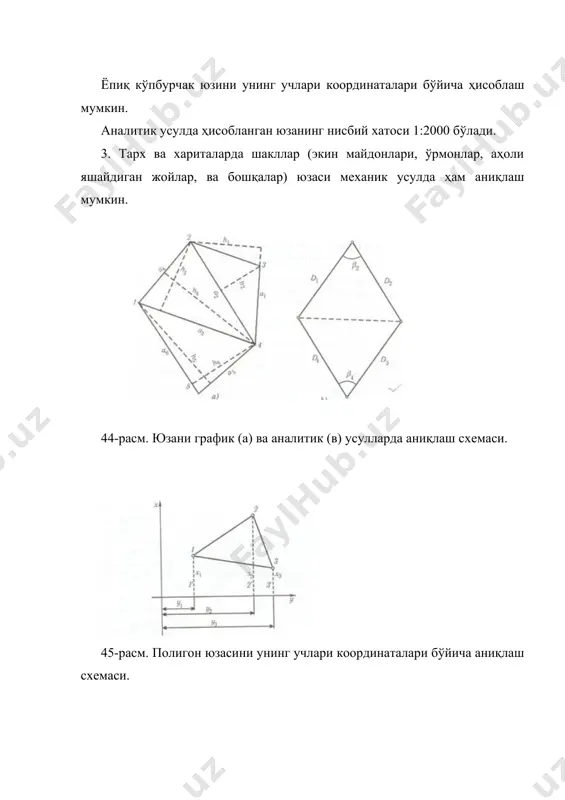

бий хатоси 1:2000 бўлади. 3. тарх ва хариталарда шакллар (экин майдонлари, ўрмонлар, аҳоли яшайдиган жойлар, ва бошқалар) юзаси механик усулда ҳам аниқлаш мумкин. 44-расм. юзани график (а) ва аналитик (в) усулларда аниқлаш схемаси. 45-расм. полигон юзасини унинг учлари координаталари бўйича аниқлаш схемаси. бу усулда аниқлаш учун махсус планиметр асбобидан фойдаланилади. чизиқли, қутбли ва электрон планиметрлар мавжуд бўлиб, ҳозирги пайтда энг кўп қўлланиладиган қутбли планиметрлардир. 4. қутбли планиметр асосан қутб ричаги, айлантириш ричаги ва кареткадан ташкил топган. қутб ричагининг бир учида қутб-нина юкча, иккинчи учида эса шарсимон бошли штифт жойлашган. штифт кареткадаги чуқурликка жойлаштирилади. юк остидаги нина (қутб) тарх ёи харитага санчиб қўйилади. айлантириш ричагининг бир учида метал гардишга олинган лупа ўрнатилган бўлиб, унинг остки сиртига айлантириш индекси қўйилган. шакл юзаси аниқланаётган пайтда айлантириш нуқтаси шаклнинг чегараси бўйича даста ёрдамида секин юргизилади. айлантириш ричагида шкала туширилган бўлиб, у орқали ричагнинг узунлигини вернер ёрдамида аниқлади. кареткада саноқ олиш механизми жойлашган бўлиб у …

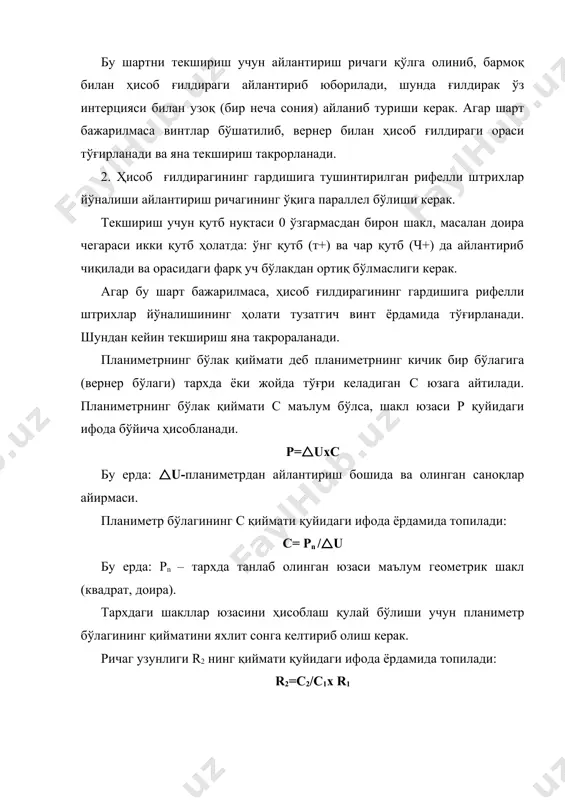

ши керак. 1.ҳисоб ғилдираги ўз ўқида эркин ва вернерга тегмасдан айланиши керак. бу шартни текшириш учун айлантириш ричаги қўлга олиниб, бармоқ билан ҳисоб ғилдираги айлантириб юборилади, шунда ғилдирак ўз интерцияси билан узоқ (бир неча сония) айланиб туриши керак. агар шарт бажарилмаса винтлар бўшатилиб, вернер билан ҳисоб ғилдираги ораси тўғирланади ва яна текшириш такрорланади. 2. ҳисоб ғилдирагининг гардишига тушинтирилган рифелли штрихлар йўналиши айлантириш ричагининг ўқига параллел бўлиши керак. текшириш учун қутб нуқтаси 0 ўзгармасдан бирон шакл, масалан доира чегараси икки қутб ҳолатда: ўнг қутб (т+) ва чар қутб (ч+) да айлантириб чиқилади ва орасидаги фарқ уч бўлакдан ортиқ бўлмаслиги керак. агар бу шарт бажарилмаса, ҳисоб ғилдирагининг гардишига рифелли штрихлар йўналишининг ҳолати тузатгич винт ёрдамида тўғирланади. шундан кейин текшириш яна такрораланади. планиметрнинг бўлак қиймати деб планиметрнинг кичик бир бўлагига (вернер бўлаги) тархда ёки жойда тўғри келадиган с юзага айтилади. планиметрнинг бўлак қиймати с маълум бўлса, шакл юзаси р қуйидаги ифода бўйича ҳисобланади. …

б бошланғич нуқтага қайтиб келганда u2 саноғи олинади. кейин иккинчи марта айлантирилиб бошланғич нуқтага келганда u3 саноғи олинади. бунда икки марта айлантириш натижасида олинган u1 u2 u3 саноқларининг айирмаси тенг ёки фарқи шакл юзаси 200 бўлакчага бўлса, 2 дан; 200 дан 2000 бўлакчагача бўлса 3 дан; 2000 дан ортиқ бўлса 4 дан кўп бўлмаслиги керак. акс ҳолда ўлчаш қайтадан бажарилади. агар у саноғи u1 саноғидан ёки u3 саноғи u2 саноғидан кичик бўлса унда саноқлар айримаси олинаётганда кичик саноққа 10000 қўшиб олиниши керак. натижалар махсус жадвалда ёзиб борилади. ҳамма шаклларнинг юзаси аниқланиб бўлгандан кейин уларнинг йиғиндиси ра=умумий юзанинг амалий қиймати деб олиниб, у аналитик усулда топилган ва назарий қиймат деб қабул қилинган рн билан солиштирилади. бунда ўлчаш хатоси қуйидагича топилади. fp= pa – pн хатонинг чекли қиймати қуйидаги ифода билан ифодаланади: fp чекли=0,7 с (n 0,05 м/ 10000) р га бу ерда с-планиметрнинг бўлак қиймати, n-юзаси аниқланган шакллар сони, м-тарх миқёсининг …

at ilmiy nashriyoti 2005. 3.v.t.lev va boshqalar «sug’oriladigan dehonchilik va qishloq xo’jalik meliorasiyasidan amaliy mashg’ulotlar » t.1992. 4. avezboyev s, volkov s. «yer tuzishning ilmiy asoslari»,t.2002 y. 5. avezboyev s, karaboyeva t «yer tuzish» t. 2005y. 6. avezboyev s, troiskiy v.p. «yer tuzishning ilmiy asoslari»,t.1996 y. 7.tolipov g.a. va boshqalar «o’zbekiston respublikasi yer kadastri».-t.1994 y.
