1350740747_18537.doc x d с = d d d i 001 , 0 45 , 0 3 + = min max d d d × = j j www.arxiv.uz ўзаро алмашиниш ҳақида асосий тушунчалар режа: 1. ўзароалмашиниш ва унинг турлари. 2. ўлчамлар, оғишлар, допусклар ва ўтказишлар ҳақида тушунчалар. 3. допусклар ва ўтказишлар турлари. кейинги вақтларгача дунёнинг кўп давлатларида миллий допусклар ва ўтказишлар тизимлари, ўзароалмашиниш нормалари ишлатилиб келган. бундайҳолат давлатлараро махсуслашиш ва кооперация жараёнларига тўсқинлик қилган. халқаро махсуслашиш ва кооперация жараёнини кенгайтириш мақсадида 1 январ 1977 йилдан ўзбекистон республикаси ссср таркибида халқаро стандартлаштириш ташкилоти (iso) тавсияларига асосланган сэв давлатларининг допусклар ва ўтказишлар ягона тизимига ўтди. (дуят сэв-есдп сэв) бу тизим иқтисодийҳамкорлик кенгашига кирган давлатларнинг барчаси учун ягона деб қабул қилинган ва ривожланган давлатлар тизимларидан кам фарқ қилади. тизим деталларни силлиқ элементлари учун ишлаб чиқилиб, кейинчалик бошқа типавий деталлар ва бирикмалар учунҳам сэв асосий ўзароалмашиниш нормалари киритилган. ссср тарқалгандан кейин тошкент шахрида мдхнинг …

иқлигига талабларҳам ошмоқда. шу сабабли ўзароалмашиниш конвейерда йиғишга асосланган кўлаб ишлаб чиқаришни ташкил қилиш асосий омилларидандир. ўзаро алмашиниш махсулотни энг паст нархидаги энг юқори сифатини таъминлайди. ўзароалмашиниш даражаси канча баланд бўлса, махсулотда ўзароалмашувчан деталлар сони канча кўп бўлса, шунча бу махсулотни йиғиш учун сарфланадиган вақт кам бўлади ва уни таннархи паст бўлади. ўзароалмашувчан деталли махсулотлар хусусиятларининг бир хиллиги баланд бўлади (аниқлик, ишончлилик, узоқ муддат давомида хизмат қилиш), демак уларнинг сифатиҳам баланд бўлади. бундан ташкари ўзароалмашиниш иш унумдорлигини, ишлаб чиқаришни режалаштириш сифатини ва назорат объективлигини оширади. у махсуслаштириш ва кооперация қилиш учун ҳам кенг имкониятлар очиб беради. ўзароалмашиниш тўлиқ ёки нотўлиқ бўлиши мумкин. тўлиқ ўзароалмашинишда йиғиш жараёнида хеч кандай созлаш ёки мослаштириш операциялари бўлмаслиги керак. бу эса деталлар ўлчамларига қатъий допусклар талаб қилади ва махсулот таннархини бирмунча оширади. шунинг учун тўлиқ ўзароалмашинишни аниқлиги 5-6 квалитетдан юқори бўлмаган деталлар учун, деталлар сони кўп бўлмаган йиғма бирликлар учун, шунингдек махсулотларни бир қисмидаҳам талаб …

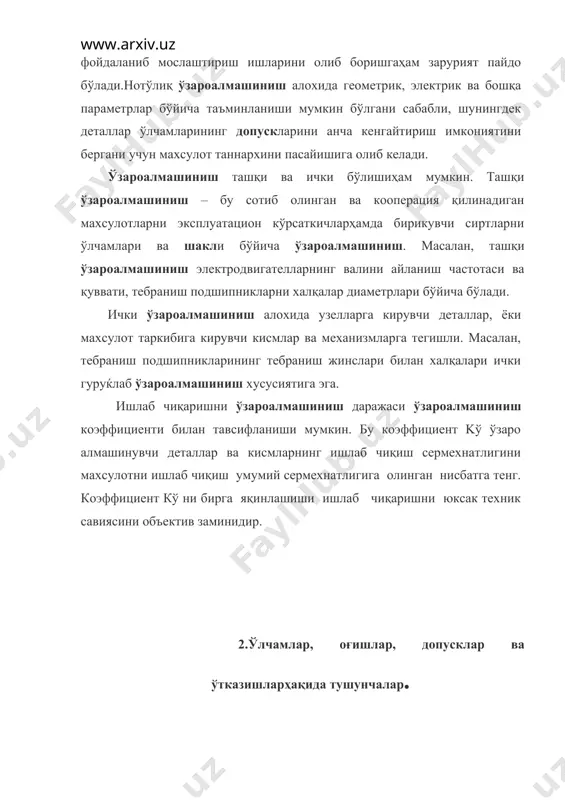

масалан, ташқи ўзароалмашиниш электродвигателларнинг валини айланиш частотаси ва қуввати, тебраниш подшипникларни халқалар диаметрлари бўйича бўлади. ички ўзароалмашиниш алохида узелларга кирувчи деталлар, ёки махсулот таркибига кирувчи кисмлар ва механизмларга тегишли. масалан, тебраниш подшипникларининг тебраниш жинслари билан халқалари ички гуруќлаб ўзароалмашиниш хусусиятига эга. ишлаб чиқаришни ўзароалмашиниш даражаси ўзароалмашиниш коэффициенти билан тавсифланиши мумкин. бу коэффициент kў ўзаро алмашинувчи деталлар ва кисмларнинг ишлаб чиқиш сермехнатлигини махсулотни ишлаб чиқиш умумий сермехнатлигига олинган нисбатга тенг. коэффициент кў ни бирга яқинлашиши ишлаб чиқаришни юксак техник савиясини объектив заминидир. 2.ўлчамлар, оғишлар, допусклар ва ўтказишларҳақида тушунчалар. ст сэв 145-75 билан бирикмаларни асосий параметрларига қуйидаги тушунчалар киритилган. номинал ўлчам (d,d,l)- четланишларнинг бошланиш нуқтаси бўлиб унга нисбатан чегаравий ўлчамлар аниқланади.бирикмага кирувчи деталлар учун бу ўлчам умумий бўлади.номинал ўлчам қиймати мустаќкамликка, бикирликга ва б.ҳисоблар натижасида топилади ёки конструктив ва технологик асосларга биноан қабул қилинади.ҳисоблаб топилган ўлчамлар асосан катталаниш томонга қараб яхлитланади ва ст сэв 514-77 "нормал чизиқли ўлчамлар"да келтирилган қийматларга тўғри келтирилиши …

авий ўлчамлар талаб қилинган узунликда чекланиши мумкин. юқориги чекли оғиш (es ,es) деб энг катта чегаравий ва номинал ўлчамлар алгебраик айирмасига айтилади. пастки чекли оғиш (еi, ei) деб энг кичик чегаравий ва номинал ўлчамлар алгебраик айрмасига айтилади. тешик учун: es=dmах-d; ei=dmin-d вал учун: e s=d max-d e i=d min-d хақиқий оғиш деб хақиқий ва номинал ўлчамлар алгебарик айирмасига айтилади. допуск (т) деб энг катта ва энг кичик чегаравий ўлчамлар айирмасига айтадилар. допуск мусбат катталик бўлиб талаб қилинган ишлаб чиқариш аниқлигини билдиради. соддалаштириш мақсадида допусклар график усулда допусклар майдонлари кўринишида тасвирланиши мумкин. ( 1 расм). допуск майдони уни номинал ўлчамга нисбатан жойлашиши ва допуск қиймати билан ифодаланади.кўзғалувчан ёки қўзғалмас равишда бирикаётган икки ёки бир нечта деталларга бирикувчи деталлар дейилади.деталларнинг бир бири билан бирикмага кирадиган сиртлари бирикиш сиртлари,колган сиртлар эса бирикмас ёки эркин сиртлар дейилади. бир бирига кириб бирикадиган деталларнинг копловчи ва коплонувчи сиртлари ажратилади.шу сабабли вал деган термин ташқи копланувчи сиртларни …

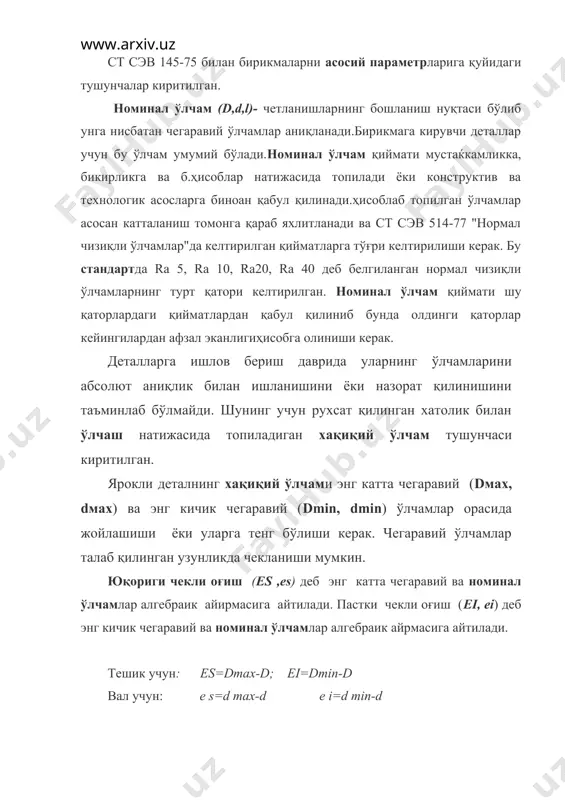

айирмаси,агар бириктиришдан олдин вални ўлчами тешик ўлчамидан катта бўлса.тарангликнинг чегаравий ва ўртача қиймати: nmax+nmin n max=dmax-dmin; nmin=dmin-dmax; nm=( smax+smin) / 2 тирқишли ўтказишда тешикнинг допуск майдони вал допуск майдонидан юқорида хеч бўлмаганда smin=o билан жойлашади. таранг ўтказишда тешикнинг допуск майдони вал допуск майдонидан пастда хеч бўлмаганда nmin=0 билан жойлашади. ўтувчи ўтказишларда бирикма деталларининг хақиқий ўлчамларига қараб ё тирқиш, ё таранглик ҳосил бўлиши мумкин. бунда тешик билан вал допуск майдонлари ё тўлиқ ё кисман бир бирини коплайди. ўтказиш допуски бу энг катта ва энг кичик тирқишлар (тирқиш допуски ts) ёки энг катта ва энг кичик тарангликлар (таранглик допуски tn) айирмаси, яъни ts=smax-smin; tn=nmax-nmin; ўтувчи ўтказишларда ўтказиш допуски абсолют қиймати билан олинган энг катта таранглик билан энг катта тирқиш йиғиндисига тенг. ўтказишларнинг барча турлари учун ўтказиш допуски тешик билан вал допусклари йиғиндисига тенг: ts (tn)= td+td мисол : бирикма учун чегаравий ўлчамлар, допусклар, тирқишлар ва тарангликлар топилсин: тешик: d=40мм; ei=0; es=25 mkm; …
