1 / 12

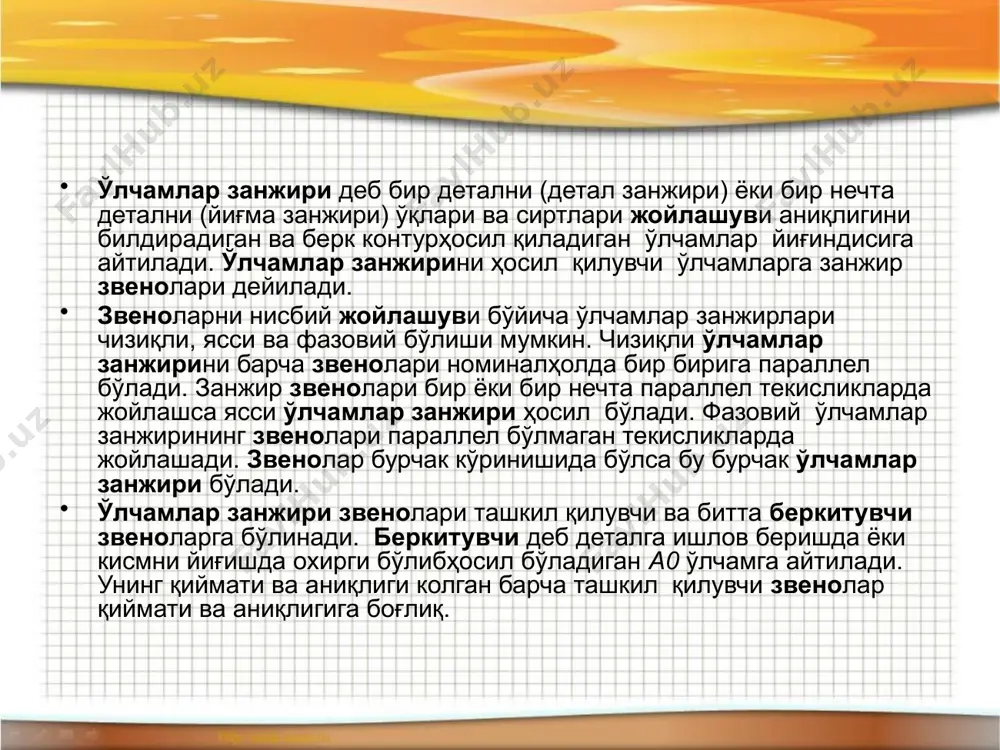

слайд 1 ўлчамлар занжирлари ва занжирларга кирувчи ўлчамлар допускларини хисоблаш. ўлчамлар занжири деб бир детални (детал занжири) ёки бир нечта детални (йиғма занжири) ўқлари ва сиртлари жойлашуви аниқлигини билдирадиган ва берк контурҳосил қиладиган ўлчамлар йиғиндисига айтилади. ўлчамлар занжирини ҳосил қилувчи ўлчамларга занжир звенолари дейилади. звеноларни нисбий жойлашуви бўйича ўлчамлар занжирлари чизиқли, ясси ва фазовий бўлиши мумкин. чизиқли ўлчамлар занжирини барча звенолари номиналҳолда бир бирига параллел бўлади. занжир звенолари бир ёки бир нечта параллел текисликларда жойлашса ясси ўлчамлар занжири ҳосил бўлади. фазовий ўлчамлар занжирининг звенолари параллел бўлмаган текисликларда жойлашади. звенолар бурчак кўринишида бўлса бу бурчак ўлчамлар занжири бўлади. ўлчамлар занжири звенолари ташкил қилувчи ва битта беркитувчи звеноларга бўлинади. беркитувчи деб деталга ишлов беришда ёки кисмни йиғишда охирги бўлибҳосил бўладиган а0 ўлчамга айтилади. унинг қиймати ва аниқлиги колган барча ташкил қилувчи звенолар қиймати ва аниқлигига боғлиқ. механизм ишлашини белгиловчи ўлчам занжирининг звеносига дастлабки (функционал) ўлчам дейилади. шу звено аниқлигини таъминлаш мақсадида ўлчамлар …

2 / 12

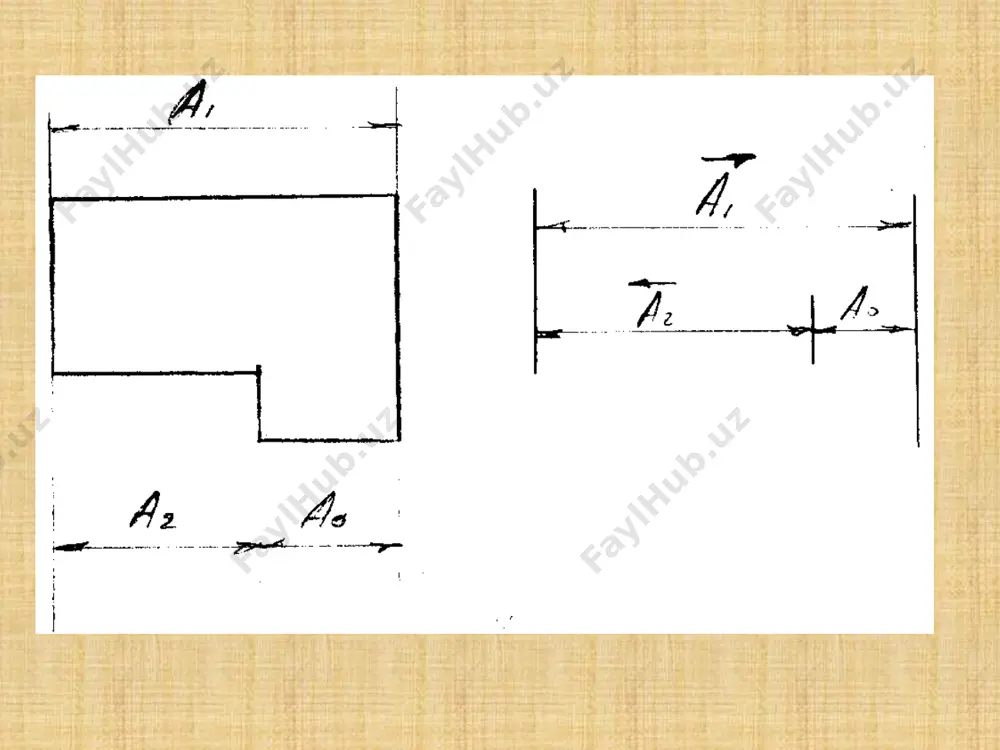

минловчи усуллар билан ёки эхтимолликлар назарияси асосидаги усул ёрдамида ечилиши мумкин. ўлчамлар занжирини максимум-минимум усули ёрдамида ечиш расмда кўрсатилган детални ишлаш технологияси қуйидагича бўлади. бошда 1 база текислигиишланади. кейин бу текисликга нисбатан, а2 ўлчамга созлаб, 2 текисликга ва, а1 ўлчамга созлаб, 3 текисликларга ишлов берилади ва шуни билан тайёр детал чивикдан киркиб олинади. бунда уч звеноли ўлчам занжириҳосил бўлади. технологияга кўра охирида пайдо бўлган а0 звеноси беркитувчи бўлади ва занжир схемасига кўра уни номинал қиймати агар умумийҳолда барча звенолар сони m, катталаштирувчи звенолар акт сони n, кичиклаштирувчи звенолар акч сони p бўлса, ташкил қилувчи звенолар сони n+p=m-1 ташкил қилувчи звенолар ўлчамлари допуск чегарасида ўзгариб тўрганлиги сабабли беркитувчи звенони чекли қийматлари қуйидагича бўлади беркитувчи звено допускини (2) нчидан (3) нчини айириб топамиз бу тенглама энг кисқа занжир принципини ифодалайди. бу принципга кўра ўлчамлар занжирларида звенолар сони канча кам бўлса, шунча беркитувчи звено аниқлиги баланд бўлади. бундан ташкари (4) тенгламага кўра деталга …

3 / 12

лар қийматлари бир тартибда бўлса масалани тенг допусклар бериш усули билан ечиш мумкин. бунда шартли равишда қуйидаги шартни қабул қиламиз: ta1=ta2=…=tam-1=tmaj (12) унда (4) тенгламага биноан ta0 = (m-1) tmaj (13) бу ердан ўртача допуск тm аj топамиз tmaj = ta0 / m-1 (14) аниқланган ўртача допуск қиймати баъзи ўлчамлар учун коррекция қилинади, лекин қуйидаги нотенглик бажарилиши шарти билан: агар ташкил қилувчи ўлчамлар қиймати бир тартибда бўлмаса, масалани бир хил квалитетдаги допусклар бериш усули билан ечиш мумкин. бунда барча ташкил қилувчи ўлчамлар бир квалитет бўйича ишланади деб фараз қиламиз. маълумки ўлчам допуски taj=aji 1-500 мм ўлчамлар диапазони учун допуск бирлиги i қиймати бу ерда aj - j – чи ўлчамнинг допуск бирликлари сони. унда (4) тенгламага биноан ta0=a1i1+a2i2+…+am-1im-1 (18) қабул қилинган шартимизга кўра a1= a2=…= am-1= ат (19) бўлгани учун унда ўртача допуск бирликлар сони am топилган am қиймати бўйича энг яқин квалитет топилади, яъни а қийматига эга бўлган энг …

4 / 12

age6.png image7.wmf image8.wmf image9.jpeg oleobject3.bin oleobject4.bin image10.wmf image11.wmf image12.wmf image13.jpeg oleobject5.bin oleobject6.bin oleobject7.bin image14.wmf image15.wmf oleobject8.bin oleobject9.bin image16.wmf image17.wmf oleobject10.bin oleobject11.bin image18.wmf image19.wmf oleobject12.bin oleobject13.bin image20.png 2 1 0 a a a s r - = å å = + + = - = n i p n n j кч j кт j а a a 1 1 0 ) 1 ( å å å å = + + = = + + = - = - = n i p n n j кч j кт j n i p n n j кч j кт j a a a a a a 1 1 max min min 0 1 1 min max max 0 ) 3 ( ) 2 ( å å å = = + + = = - = n i j n о p n n j кч j кт j ta ta ёки …

5 / 12

ölchamlar zanjirlari va zanjirlarga kiruvchi ölchamlar dopusklarini hisoblash - Page 5
