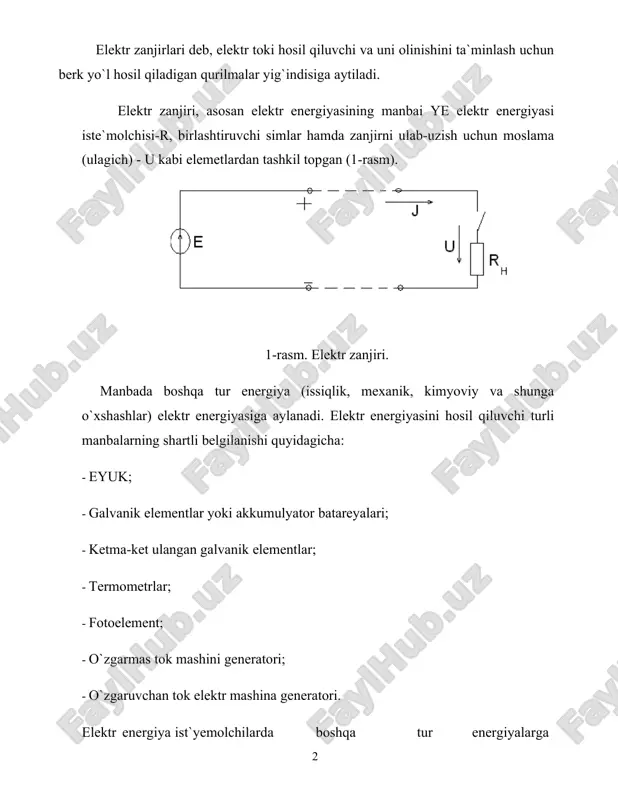

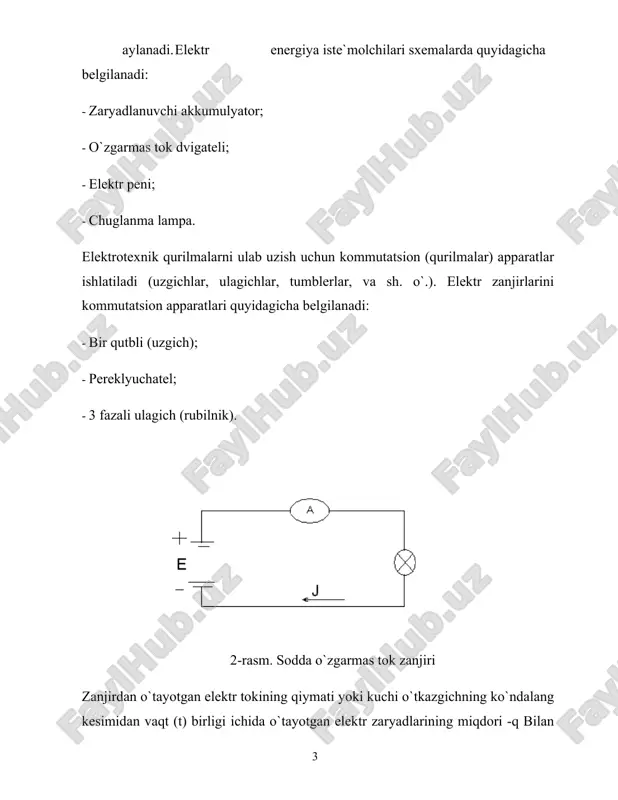

mavzu: elektr zanjirida quvvatlar balansi va potensial diogramma reja: 1. elektr zanjirlari. 2. elektr zanjirlarini modellashtirish. 3. elektr zanjirlarni zamesheniya sxemalari. elektr zanjirlari deb, elektr toki hosil qiluvchi va uni olinishini ta`minlash uchun berk yo`l hosil qiladigan qurilmalar yig`indisiga aytiladi. elektr zanjiri, asosan elektr energiyasining manbai ye elektr energiyasi iste`molchisi-r, birlashtiruvchi simlar hamda zanjirni ulab-uzish uchun moslama (ulagich) - u kabi elemetlardan tashkil topgan (1-rasm). 1-rasm. elektr zanjiri. manbada boshqa tur energiya (issiqlik, mexanik, kimyoviy va shunga o`xshashlar) elektr energiyasiga aylanadi. elektr energiyasini hosil qiluvchi turli manbalarning shartli belgilanishi quyidagicha: · eyuk; · galvanik elementlar yoki akkumulyator batareyalari; · ketma-ket ulangan galvanik elementlar; · termometrlar; · fotoelement; · o`zgarmas tok mashini generatori; · o`zgaruvchan tok elektr mashina generatori. elektr energiya ist`yemolchilarda boshqa tur energiyalarga aylanadi. elektr energiya iste`molchilari sxemalarda quyidagicha belgilanadi: · zaryadlanuvchi akkumulyator; · o`zgarmas tok dvigateli; · elektr peni; · chuglanma lampa. elektrotexnik qurilmalarni ulab uzish uchun kommutatsion …

2 / 13

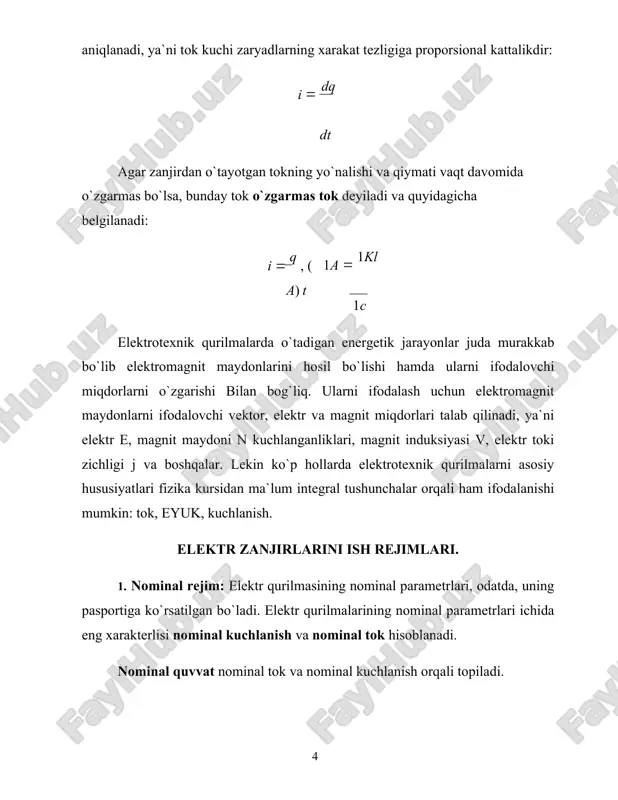

ergetik jarayonlar juda murakkab bo`lib elektromagnit maydonlarini hosil bo`lishi hamda ularni ifodalovchi miqdorlarni o`zgarishi bilan bog`liq. ularni ifodalash uchun elektromagnit maydonlarni ifodalovchi vektor, elektr va magnit miqdorlari talab qilinadi, ya`ni elektr e, magnit maydoni n kuchlanganliklari, magnit induksiyasi v, elektr toki zichligi j va boshqalar. lekin ko`p hollarda elektrotexnik qurilmalarni asosiy hususiyatlari fizika kursidan ma`lum integral tushunchalar orqali ham ifodalanishi mumkin: tok, eyuk, kuchlanish. elektr zanjirlarini ish rejimlari. 1. nominal rejim: elektr qurilmasining nominal parametrlari, odatda, uning pasportiga ko`rsatilgan bo`ladi. elektr qurilmalarining nominal parametrlari ichida eng xarakterlisi nominal kuchlanish va nominal tok hisoblanadi. nominal quvvat nominal tok va nominal kuchlanish orqali topiladi. 2. salt ishlash rejimi deganda tashqi zanjir manbadan ajratilgan va uning r qarshiligi amalda cheksizga teng bo`lib (r  ) zanjirdan tok o`tmagandagi (i  0) holat tushuniladi. bu holda manba qismlaridagi kuchlanish "u" uning eyukga teng bo`ladi (e  y ). 3-rasm. salt ishlash rejemini harakterlovchi sxema. …

3 / 13

ntlarni analitik modellari tok va kuchlanishlar uchun algebraik yoki differensial tenglamalar ko`rinishida berilishi mumkin. grafik modellar grafiklar yordamida ko`rsatiladi, masalan, volt-amper xarakteristikalar (vax), yoki sxema zamesheniya yordamida. ideal elementlardan tuzilgan elektr sxema zamesheniyalar o`ta qulay va keng tarqalgan moddalar ko`rinishidir. jadvalli modellar raqamli jadvallar ko`rinishida berildi, ular asosan eksperemental xarakteristikaga grafiklarga mos tushgan bo`lishi kerak, chunki ular uchun analitik ifodalashni topish qiyin. modellarni aniqligi modellar va real elementlar xarakteristikalarini o`rtacha kvadratik chetga chiqishi orqali baholandi.  1  n n j 1 uej u mj  uej ( ) bu yerda ymj va yej - xarakteristikani nuqtasidagi real elementni toki i yoki kuchlanishi i. elementlarni statik modellari o`zgarmas va o`ta sekin o`zgaruvchi ta`sirlarda ishlatiladi. dinamik modellar esa tez o`zgaruvchan hamda yuqori chastotali ta`sirlarda qo`llaniladi. 3.elektr zanjirlarni zamesheniya sxemalari. zamesheniya sxemalari real elektr zanjirlarini matematik ifodalanishi bo`lganligi sababdan ular ko`p hollarda elektr zanjirlarini matematik modeli deb ham ataladi. kuchlanishi toka bog`liqligi …

4 / 13

foydalanishga asoslanadi. masalan: rezistivli, induktivli va sig`imli elementlar, yana tok va kuchlanish manbalari. rezistiv elementlarni matematik modellari om qonuni asosida yoziladi, unga ko`ra aktiv qarshilik r (yoki o`tkazguvchanlik g ) tok (t) ko`rinishidagi ta`sir bilan kuchlanish i (t) ko`rinishidagi reaksiya orasidagi aloqani ifodalovchi parametr hisoblanadi. o  t vaqt oralig`idagi intervalda rezistorda boshqa tur energiyaga aylangan elektromagnit energiya: quyidagi tenglama induktiv elementlarni matematik modullari hisoblanadi: quyidagi tenglama sig`im elementini matematik modeli hisoblanadi: rvt qarshilikni rezistiv element va eds ye manbaadan iborat elementlari ketma-ket ulangan elektr energiya manbasini zamesheniya sxemasi quyidagicha bo`ladi: a) ichki qarshilikli eyuk manbaasi; b) elektr energiya mabaai va passiv iste`molchi ketma-ket ulangan zanjirni zamesheniya sxemasi. elektr energiya manbaasi va aktiv iste`molchi ketma-ket ulangan zanjirni sxemasi quyidagicha ko`rsatiladi: rna rct e aktiv iste`molchi volt-amper xarakteristikasi (a) va zamesheniya sxemasi (b); elektr energiya manbaasi va aktiv iste`molchi ketma-ket ulangan zanjirni zamesheniya sxemasi (v). elektr zanjirlarini hisoblashdan asosiy maqsad tokni …

5 / 13

3  j3 r3  o  ju ru tarmoqlardagi toklarni hisoblash qo`yidagicha bajaralidi. e1-u e2-u e3-u o-u j1=------- j2=------- j3= ------ j4= -------- 18 r1 r2 r3 r4 1-rasm. murakkab elektr zanjirlari. 2. qo`shilish usulini mohiyati shundan iboratki, agar zanjirda bir necha eyuk bo`lsa, zanjirning har bir qismidagi toklarni bir-biridan mustaqil holda, shu qismlardagi eyuk lar hosil qiladi deb hisoblash mumkin(2-rasm). natijaviy yuklarni topish uchun hususiy toklarni yo`nalishini hisobga olgan holda ularni qo`shamiz. 3. kontur toklar usuli. bu usulni qo`llashda murakkab zanjirda kontur toklari qabul qilinib yo`nalishlari qabul qilinadi. avvalo bu konturlar uchun kirxgof qonuniga asoslanib tenglamalar tuziladi. bu tenglamalar sistemasini yechish natijasida kontur toklar qiymatlari aniqlanadi. so`ngra bu toklar asosida zanjir elementlaridagi xususiy toklar aniqlanadi. adabiyotlar ro`yhati: 1. a.s.karimov va boshkalar. elektrotexnika va elektronika asoslari. t. «ukituvchi» 1995 yil. 2. a.ya.shixin i drugie. elektrotexnika. m. «visshaya shkola» 1989 god. 3. a.raximov. elektrotexnika va elektronika asoslari .t. «ukituvchi» 1998 …
