5. modul: nochiziqli elektr zanjirlar nazaryasi. 9. mavzu: nochiziqli qarshilikli elektr zanjirlari elementlari, ularning parametrlari va xarakteristikalari. 11.1.mavzu: ferromagnit o’zakli chulg’am hususiyatlari xarakteristikalari, va parametrlari. reja; 1nochizikli karshilikli elektr zanjirlari elementlari, ularning parametrlari va xarakteristikalari. 2. nochiziqli xarakteristikali kondensatorlar 1. asosiy tushunchalar. tok va kuchlanishga bog’liq xolda parametrlari o’zgaruvchi nochiziqli elementlardan tashkil topgan zanjir nochiziqli elektr zanjir deyiladi. chiziqli elementlarni volg’t amper xarakteristikasi to’g’ri chiziqdan, nochiziqli elementlarniki esa egri chiziqdan iborat. nochiziqli elementlar sifatida cho’g’lanma lampani misol qilish mumkin, cho’g’lanma lampani spirali qarshiligi undan o’tayotgan tok miqdoriga bog’liq xolda o’zgaradi. boshqarib bo’lmaydigan ne qatoriga cho’g’lanma lampani, diodni, gazatron kiradi. boshqarish mumkin bo’lgan ne qatoriga tranzistorlar, tiristorlar, elektron lampalar kiradi. ne volg’t amper xarakteristikasi simmetrik (1-rasm) va nosimmetrik (2-rasm) da ko’rsatilgan. simmetrik vax ega bo’lgan ne qarshiligi tok va kuchlanish yo’nalishiga bog’liq emas. nosimmetrik vax ega bo’lgan ne qarshiligi tok va kuchlanish yo’nalishiga bog’liq. vax ko’rinishi ne qo’llanish (tatbiq etish) soxasini …

2 / 7

qiga qo’yish mumkin. differentsial (dinamik) qarshilik rd neda kuchlanishni kichik miqdorda o’zgarishini mana shu elementda tokni kichik miqdorda o’zgarishi nisbatiga teng. differentsial qarshilikni ne vax ishchi nuqtasidan o’tkazilgan urinma tangens burchak og’ishi orqali aniqlash mumkin.(3-rasm, a va b) differentsial qarshilik manfiy bo’lishi mumkin qachonki tok miqdori ortganda kuchlanish kamayadi yoki teskarisi. 2. nochiziqli elementlarning chiziqli ekvivalent almashtirish sxemalari. nochiziqli zanjirlarni xisoblash juda murakkab. agar nochiziqli rezistorni ishchi nuqtasi vaxni qisqa bo’limida joylashsa va u uchaskani chiziqli deb qabul qilsak 4- rasmda keltirilgan ne almashtirish sxemasini chiziqli ekvivalent sxemaga almashtirish mumkin. rd qarshilikdan iborat manbaga ega bo’lgan chiziqli ekvivalent sxemaga almashtirish mumkin. 5- rasmda ko’rsatilgan ne vaxni ishchi a nuqtasi uchun chiziqli almashtirish sxemasini tuzish. ishchi nuqtaga urinma o’tkazib uni tenglamasini tuzamiz. u =rd i +e0 bu tenglikni quyidagi 5-rasmdagi almashtirish sxemasi orqali tushuntirish mumkin. tok manbasidan iborat sxema uchun almashtirish sxemasi quyidagicha. 5- rasmga tuzilgan tenglikni rd ga bo’lamiz. bu …

3 / 7

ish kuchlanish kirxgofni 2- qonuni bo’yicha xar-bir elementlardagi kuchlanish tushuvi yig’indisiga teng. u =u1 + u2 shuning uchun natijaviy vax qurish uchun xarakteristikalarni bir miqdordagi toki uchun ne lardagi kuchlanishni qo’shib chiqamiz. olinayotgan nuqtalar soni qancha ko’p bo’lsa natijaviy vax shuncha aniq bo’ladi. natijaviy vaxda a ishchi nuqtani berilgan kirish kuchlanishini miqdoriga qarab belgilaymiz va shunga qarab ( 13- rasmga qarang)mos keluvchi tok miqdorini. topilgan tok miqdoriga qarab xar-bir elementdagi kuchlanish u1 va u2 ni topamiz. 14-rasm orqali bu usulni izohlaymiz: zanjirdagi tok miqdori bir xil i1 = i2 = i. i (u1 )grafikni quramiz. ishchi nuqtada kirxgofni ikkinchi qonuniga asosan kuchlanish u1= u -u2 i(u -u2 ) grafikni quramiz. i (u2) grafikni tasviriy aksi kirish kuchlanishini miqdoriga o’ng tamonga siljigan. ko’rinib turibdiki grafiklar a ishchi nuqtada kesishadi. ishchi kuchlanish a nuqtaga mos keluvchi itok va u1 va u2 kuchlanishni aniqlaymiz. bu metodni ikki elementdan biri chiziqli bo’lganda qo’llash samarali. …

4 / 7

nochiziqli elektr zanjirlari nazaryasi - Page 4

5 / 7

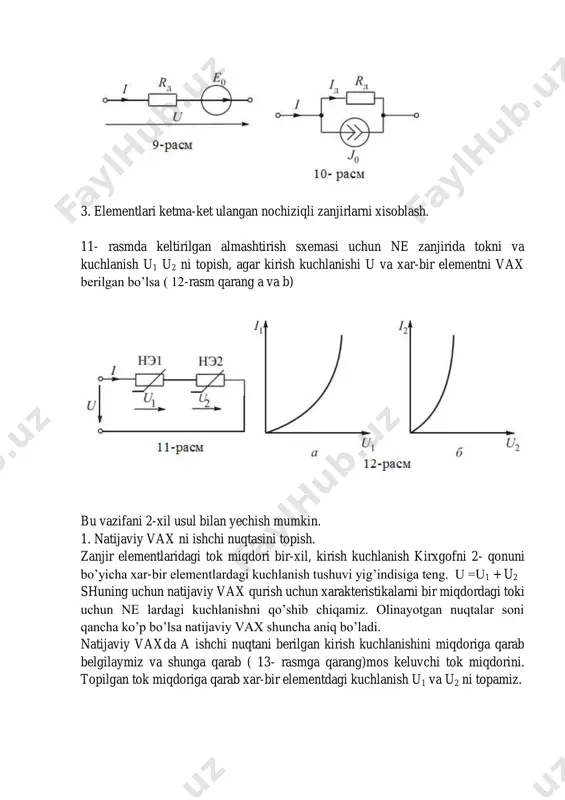

nochiziqli elektr zanjirlari nazaryasi - Page 5
