1 / 17

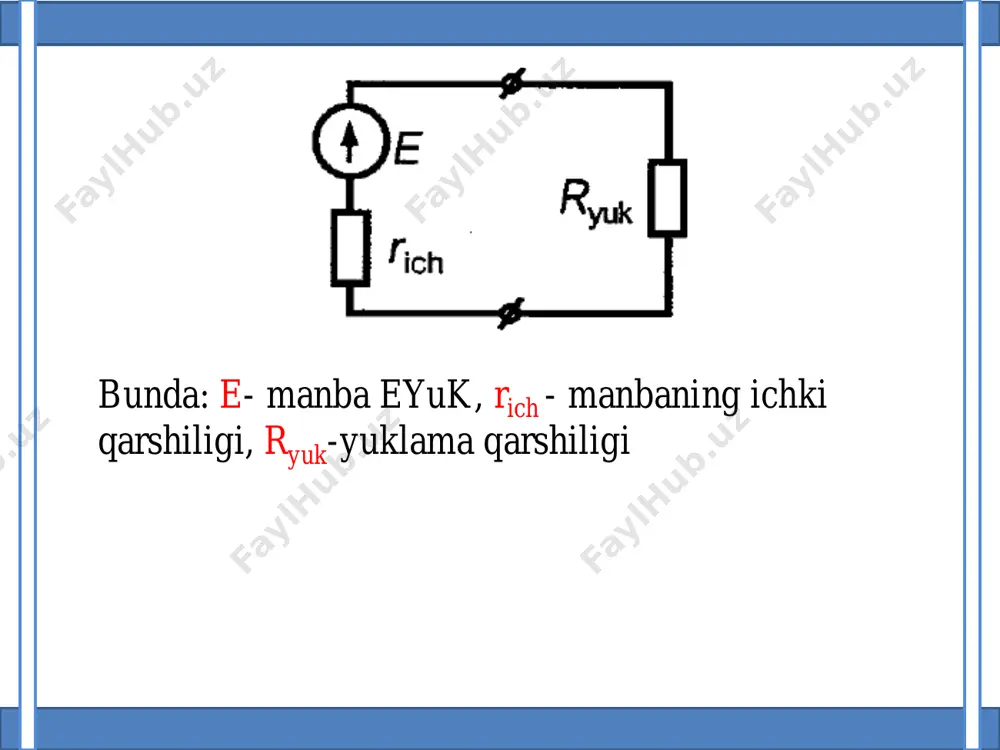

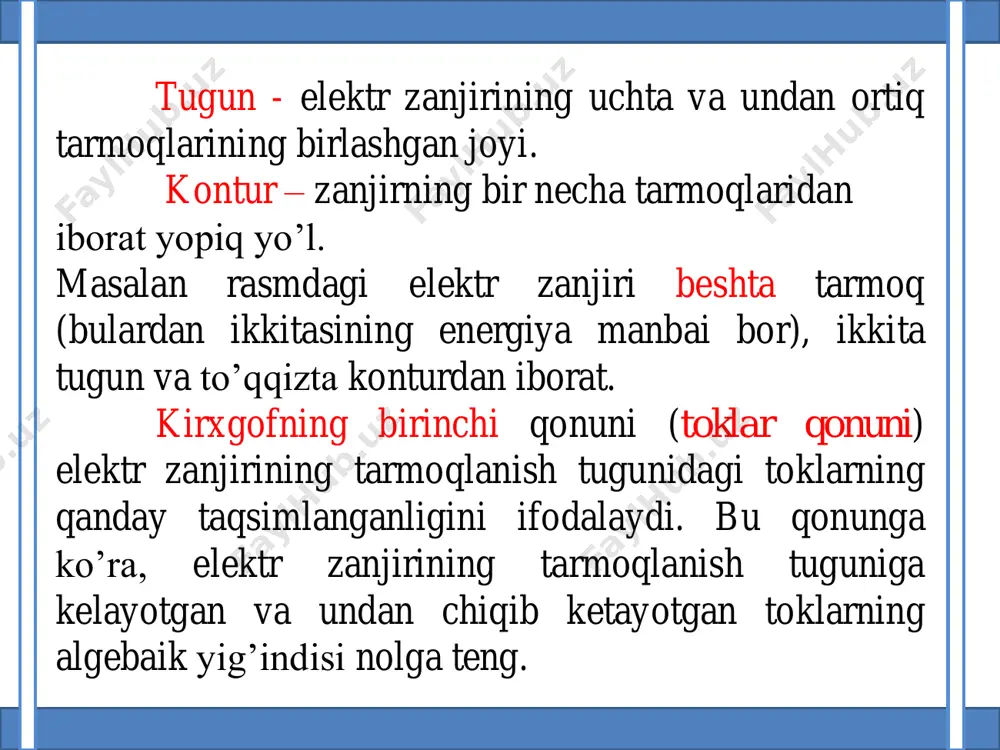

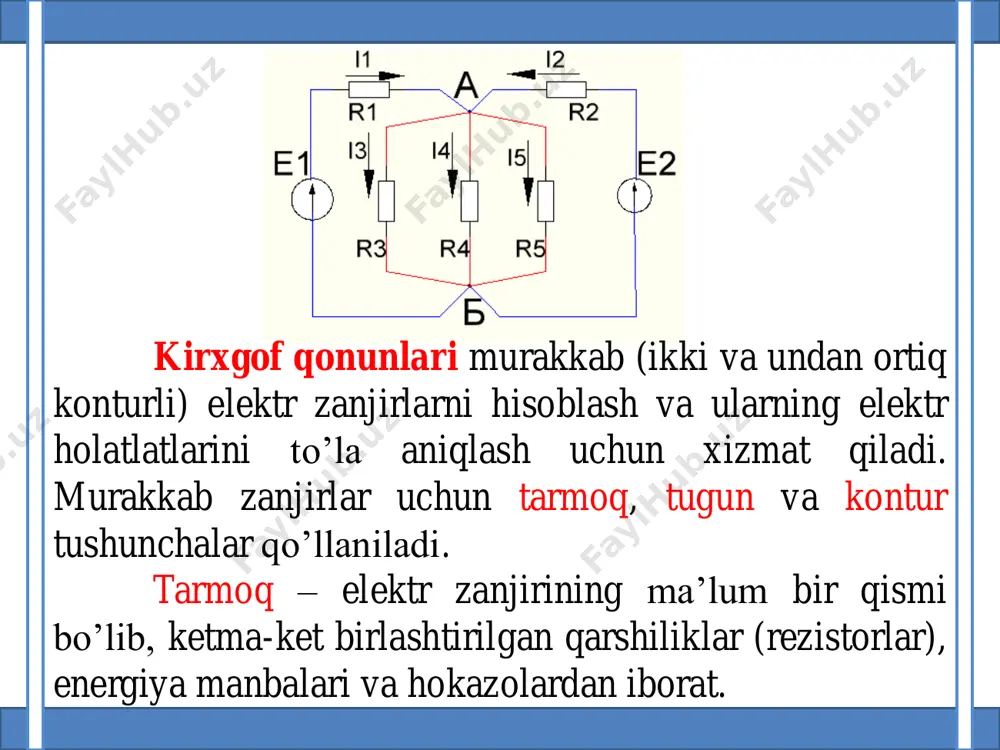

perfect university raqamli texnologiyalar kafedrasi elektronika va sxemalar fanidan ma’ruzalar turdiyev salomjon o‘zgarmas tok zanjirlari va ularni hisoblash usullari o‘zgarmas tok zanjirlarini hisoblash. bunda: e- manba eyuk, rich - manbaning ichki qarshiligi, ryuk-yuklama qarshiligi kirxgof qonunlari murakkab (ikki va undan ortiq konturli) elektr zanjirlarni hisoblash va ularning elektr holatlatlarini to’la aniqlash uchun xizmat qiladi. murakkab zanjirlar uchun tarmoq, tugun va kontur tushunchalar qo’llaniladi. tarmoq – elektr zanjirining ma’lum bir qismi bo’lib, ketma-ket birlashtirilgan qarshiliklar (rezistorlar), energiya manbalari va hokazolardan iborat. tugun - elektr zanjirining uchta va undan ortiq tarmoqlarining birlashgan joyi. kontur – zanjirning bir necha tarmoqlaridan iborat yopiq yo’l. masalan rasmdagi elektr zanjiri beshta tarmoq (bulardan ikkitasining energiya manbai bor), ikkita tugun va to’qqizta konturdan iborat. kirxgofning birinchi qonuni (toklar qonuni) elektr zanjirining tarmoqlanish tugunidagi toklarning qanday taqsimlanganligini ifodalaydi. bu qonunga ko’ra, elektr zanjirining tarmoqlanish tuguniga kelayotgan va undan chiqib ketayotgan toklarning algebaik yig’indisi nolga teng. binobarin, berk konturdagi …

2 / 17

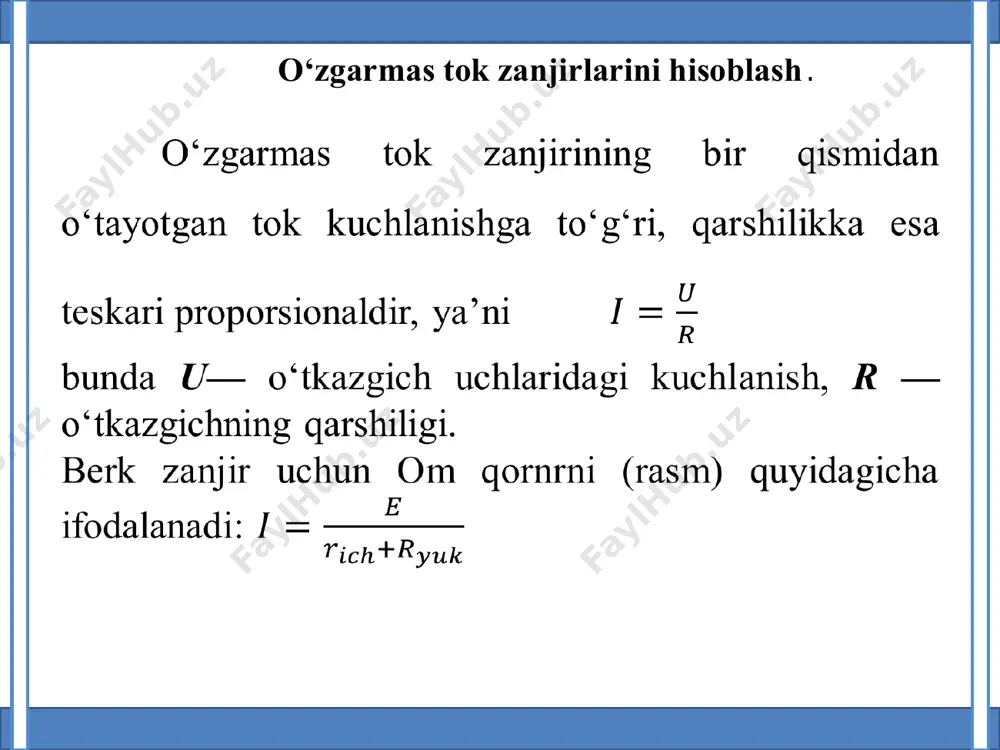

gunlar soni n=2; g) zanjirning ixtiyoriy tuguni, masalan a tuguni uchun, kirxgofning 1-qonuni asosida n-1=2-1=1 ta tenglama tuzamiz: i1+i3 -i2=0 d) zanjirning berk konturlari uchun kirxgofning 2-qonuni asosida m-(n-1)=3-(2-1)=2 ta tenglama tuzamiz: r1 *i1 –r3 *i3 =e1 r3 *i3 +r2 *i2 =e2 tuzilgan m=3 ta tenglamalarni noma’lum toklarga nisbatan yechamiz. bunda kramer usulidan foydalanish mumkin. .         233221 133211 321 0 0 0 eiriri eiriir iii 04,804,044 202,00 2002,0 111    6,2374,2480240 202,024 20012 110 1      8,2444808,4240 20240 20122,0 101 2    2,78,44,2 242,00 1202,0 011 3     tarmoqlardagi toklar quyidagicha aniqlanadi: a, , , δ δ i 5529 048 62371 1    a ,δ δ i 45,30 048 8,2442 2    a, ,δ δ i 8950 048 2,73 3    toklarning aniqlangan qiymatlarini to‘g‘riligini …

3 / 17

o‘zgarmas tok zanjirlari va ularni hisoblash usullari - Page 3

4 / 17

o‘zgarmas tok zanjirlari va ularni hisoblash usullari - Page 4

5 / 17

o‘zgarmas tok zanjirlari va ularni hisoblash usullari - Page 5
