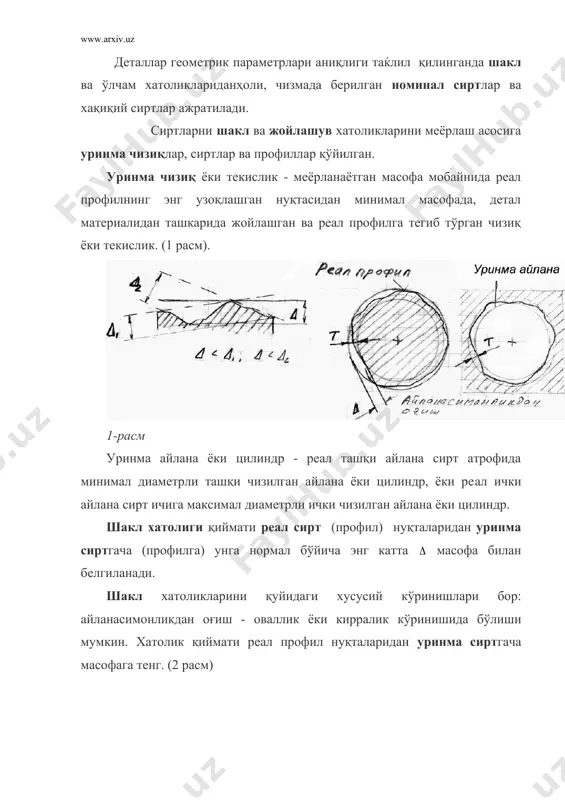

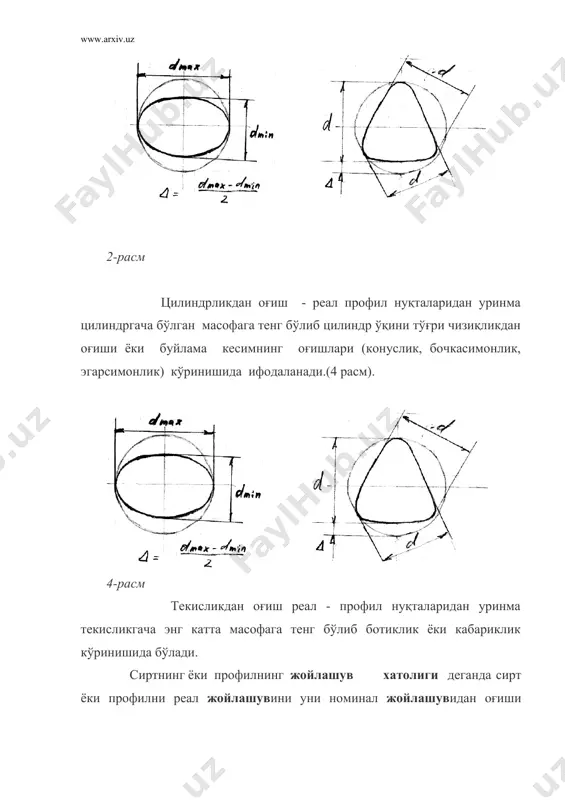

1350741862_18567.doc d www.arxiv.uz сиртларни шакл ва жойлашув хатоликлари, уларни назорати режа: 1. шакл ва жойлашув допускларининг қийматлари 2. шакл ва жойлашув допускларини чизмаларда кўрсатиш. деталлар геометрик параметрлари аниқлиги таќлил қилинганда шакл ва ўлчам хатоликлариданҳоли, чизмада берилган номинал сиртлар ва хақиқий сиртлар ажратилади. сиртларни шакл ва жойлашув хатоликларини меёрлаш асосига уринма чизиқлар, сиртлар ва профиллар қўйилган. уринма чизиқ ёки текислик - меёрланаётган масофа мобайнида реал профилнинг энг узоқлашган нуқтасидан минимал масофада, детал материалидан ташкарида жойлашган ва реал профилга тегиб тўрган чизиқ ёки текислик. (1 расм). 1-расм уринма айлана ёки цилиндр - реал ташқи айлана сирт атрофида минимал диаметрли ташқи чизилган айлана ёки цилиндр, ёки реал ички айлана сирт ичига максимал диаметрли ички чизилган айлана ёки цилиндр. шакл хатолиги қиймати реал сирт (профил) нуқталаридан уринма сиртгача (профилга) унга нормал бўйича энг катта масофа билан белгиланади. шакл хатоликларини қуйидаги хусусий кўринишлари бор: айланасимонликдан оғиш - оваллик ёки кирралик кўринишида бўлиши мумкин. хатолик қиймати …

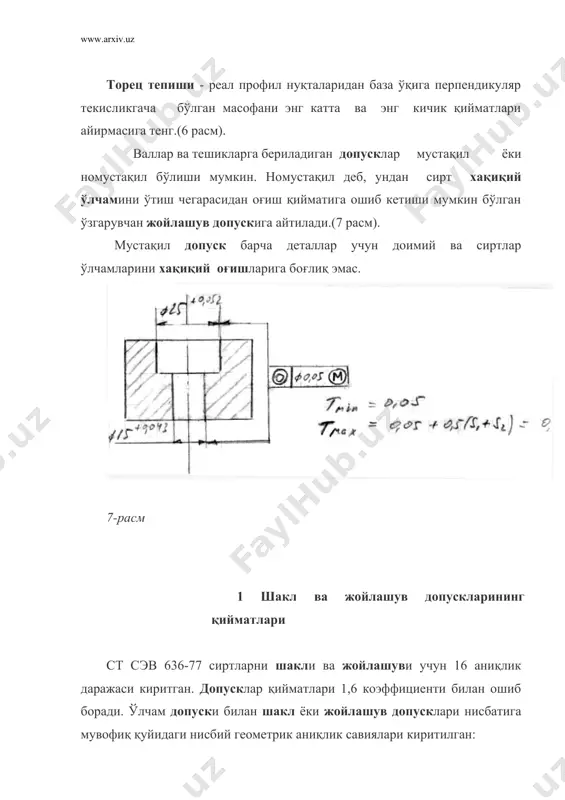

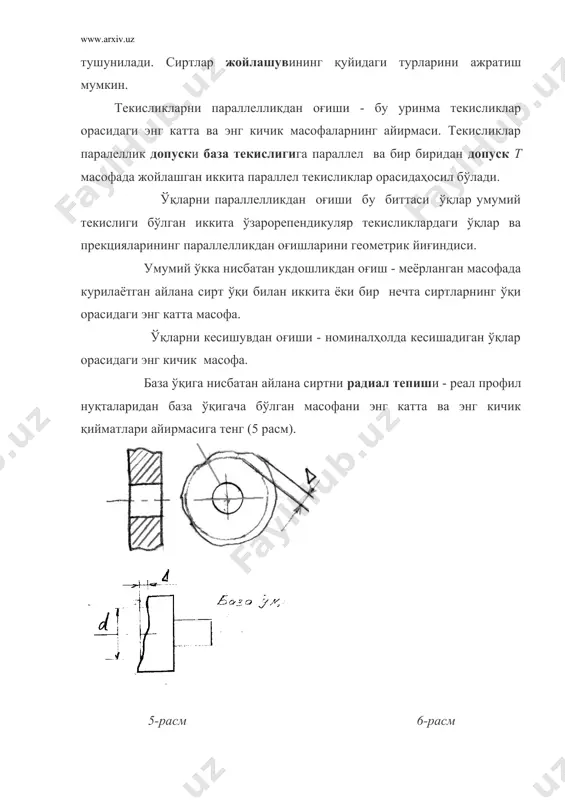

жойлашган иккита параллел текисликлар орасидаҳосил бўлади. ўқларни параллелликдан оғиши бу биттаси ўқлар умумий текислиги бўлган иккита ўзарорепендикуляр текисликлардаги ўқлар ва прекцияларининг параллелликдан оғишларини геометрик йиғиндиси. умумий ўкка нисбатан укдошликдан оғиш - меёрланган масофада курилаётган айлана сирт ўқи билан иккита ёки бир нечта сиртларнинг ўқи орасидаги энг катта масофа. ўқларни кесишувдан оғиши - номиналҳолда кесишадиган ўқлар орасидаги энг кичик масофа. база ўқига нисбатан айлана сиртни радиал тепиши - реал профил нуқталаридан база ўқигача бўлган масофани энг катта ва энг кичик қийматлари айирмасига тенг (5 расм). 5-расм 6-расм торец тепиши - реал профил нуқталаридан база ўқига перпендикуляр текисликгача бўлган масофани энг катта ва энг кичик қийматлари айирмасига тенг.(6 расм). валлар ва тешикларга бериладиган допусклар мустақил ёки номустақил бўлиши мумкин. номустақил деб, ундан сирт хақиқий ўлчамини ўтиш чегарасидан оғиш қийматига ошиб кетиши мумкин бўлган ўзгарувчан жойлашув допускига айтилади.(7 расм). мустақил допуск барча деталлар учун доимий ва сиртлар ўлчамларини хақиқий оғишларига боғлиқ эмас. 7-расм …

тешик ўқларининг жойлашув допусклари ст сэв 637-77 келтирилиган. бу допусклар 2 усулда кўрсатилиши мумкин: 1) тешик ўқларининг позицион допусклари билан; 2) тешик ўқлари богловчи ўлчамларининг оғишлари билан. позицион допуск - тешик ўқини реал ва номинал жойлашишлари орасидаги масофани энг катта жоиз қиймати. 2. шакл ва жойлашув допускларини чизмаларда кўрсатиш. шакл ва жойлашув допусклари чизмаларда умумий ќолда уч катакдан ташкил топган рамка ёрдамида кўрсатилади. рамка махсулотни контур чизиги билан учида стрелкали чизиқ ёрдамида бирлаштирилади.(8 расм). 8-расм рамкани биринчи катагида хатоликни шартли белгиси,иккинчисида - допуск қиймати, учинчисида допуск аниқланадиган база кўрсатилади. рамка махсулот контуридан чиқкан ўлчамлар чизиқлари биланҳам бирлаштирилиши мумкин. шакл ва жойлашув допускининг чизмалардаги шартли белгилари ст сэв 368-76 келтирилган. база кораланган учбурчак ёрдамида кўрсатилади ва унга нисбатан допуск аниқланади. база допуск рамкаси билан чизиқ ёрдамида бирлаштирилади. лекин кўпҳолларда база харф билан белгиланиб, учбурчак билан бирлаштирилади. (8 расм). агар шакл ёки жойлашув допуски номустақил бўлса у м шартли белгиси билан кўрсатилади …

тандартлаштириш давлат тизими, асосий қоидалар. 5. о’z дst 1,1- 92 ўзбекистон стандартлаштириш давлат тизими. ўзбекистон республикасининг стандартини ишлаб чиқиш,келишиб олиш, тасдиқлаш ва рўйхатдан ўтказиш тартиби. 6. о’z дst 50-98 ўзбекистон ресбуликасининг сертификатлаштириш миллий тизими,асосий қоидалар. _1132735171.unknown _1138107548.bin _1131704839.bin
