1350742260_18577.doc å ò = » = n i i l a y n dx x y l r 1 0 | | 1 | ) ( | 1 5 | min | | max | 5 1 5 1 å å = = + = i i z i h i h r 5 | min max 5 1 5 1 å å = = - = i i z i h i h r å = = n i mi m s n s 1 1 å = = n i i s n s 1 1 p h % 100 l t p p h = å = = n i i p b 1 h хаказо ва t ёки r z 70 50 032 , 0 080 , 0 50 ) ( 5 1 5 4 3 2 1 w w w w w wz + + …

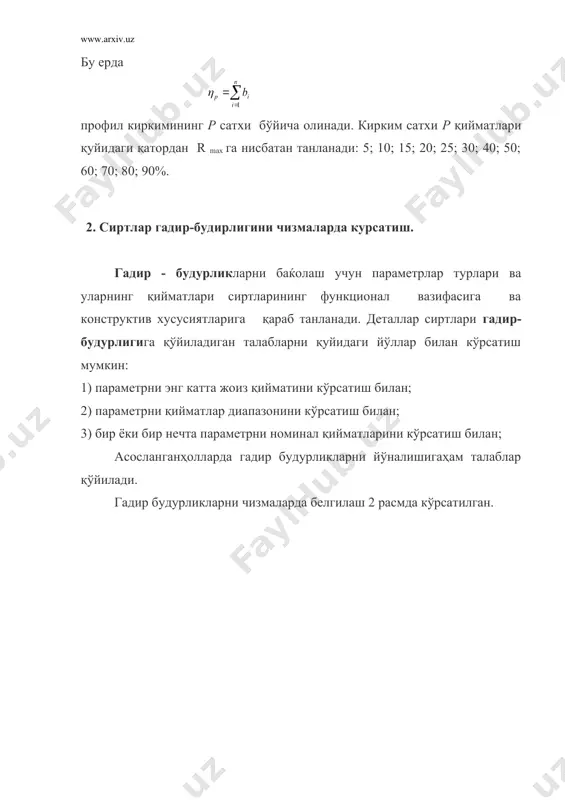

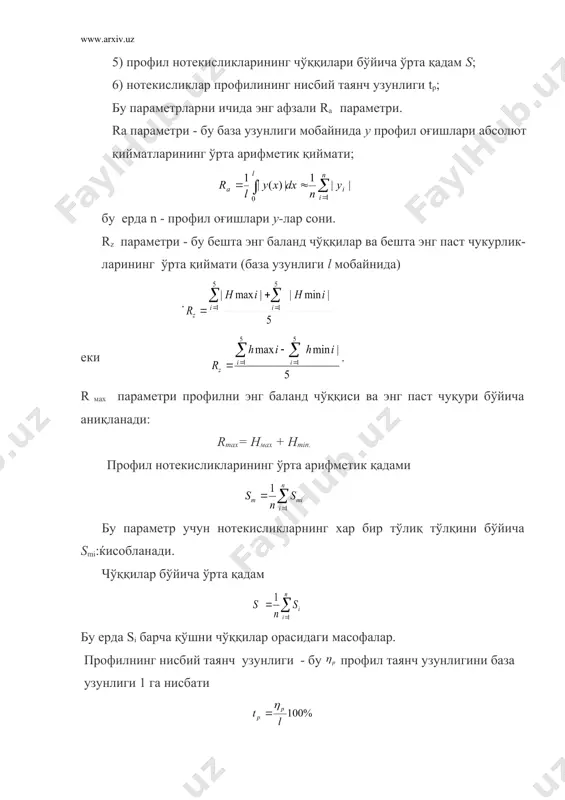

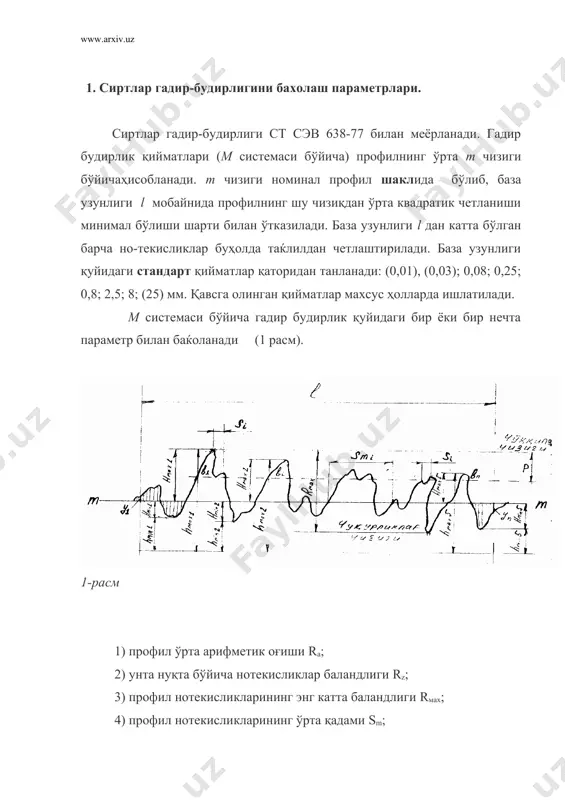

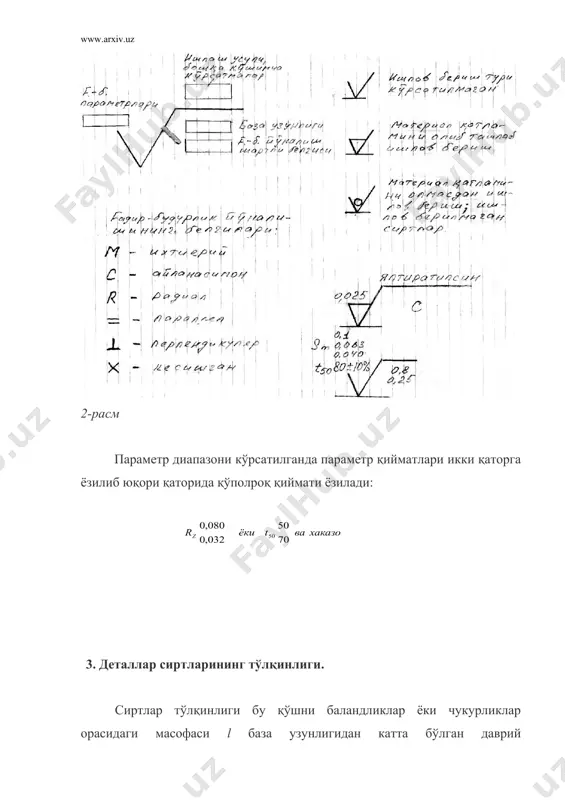

r мах параметри профилни энг баланд чўққиси ва энг паст чуқури бўйича аниқланади: rmax= hмax + hmin. профил нотекисликларининг ўрта арифметик қадами бу параметр учун нотекисликларнинг хар бир тўлиқ тўлқини бўйича smi:ќисобланади. чўққилар бўйича ўрта қадам бу ерда si барча қўшни чўққилар орасидаги масофалар. профилнинг нисбий таянч узунлиги - бу профил таянч узунлигини база узунлиги 1 га нисбати бу ерда профил киркимининг p сатхи бўйича олинади. кирким сатхи p қийматлари қуйидаги қатордан r max га нисбатан танланади: 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90%. 2. сиртлар гадир-будирлигини чизмаларда курсатиш. гадир - будурликларни баќолаш учун параметрлар турлари ва уларнинг қийматлари сиртларининг функционал вазифасига ва конструктив хусусиятларига қараб танланади. деталлар сиртлари гадир-будурлигига қўйиладиган талабларни қуйидаги йўллар билан кўрсатиш мумкин: 1) параметрни энг катта жоиз қийматини кўрсатиш билан; 2) параметрни қийматлар диапазонини кўрсатиш билан; 3) бир ёки бир нечта параметрни номинал қийматларини кўрсатиш билан; асосланганҳолларда гадир будурликларни йўналишигаҳам …

х битта тўлиқ тўлқинда ўлчанади. тўлқинликни ўрта қадами sw - ўрта чизиқ mw-ни тўлқинлик профили билан кесишиш қўшни нуқталари орасидаги масофалар swi нинг ўрта арифметик қиймати (31,б расм) ўрта чизиқ mw гадир будурликнинг ўрта чизиги билан бир хил ўтказилади. тўлқинлик пайдо бўлиши сабаблари қаторига қуйидагиларни киритиш мумкин: кесиш кучлари ташкил қилувчиларининг нотекис таъсири натижасидаги технологик системани тебранишлари; харакатланувчи массаларни номувозанатлиги, юритмалар хатоликлари ва х. 4. шакл, жойлашув хатоликларини ва гадир-будурликларни ўлчаш. бу хатоликларни универсал ўлчаш воситалари биланҳам, махсус воситалар биланҳам ўлчаш мумкин. доиравийликдан оғишни юқори аниқликда ўлчаш учун круглометр прибори ишлатилади (4 расм). 4-расм 5-расм приборда текширилаётган 1 сиртга ўзгартигични учлиги 2 тегиб туради. езиш механизми детал айланиши билан уни круглограммасини чизиб беради (4 расм). оғишлар қийматлари круглограмма устига концентрик айланалар чизилган тиник шаблон қўйиб аниқланади. россия федерациясининг "калибр" заводи кругломерларни 255, 256, 258 моделларини ишлаб чиқади. бу приборларда диаметри 0,5 - 350 мм, баландлиги 1500 мм гача бўлган деталларни …

у приборда ўлчовчи ўзгартиргич якори 2 да махкамланган, учи 10 мкм радиуси билан думалоклаштирилган ёзувчи игна 1 текширилаётган сирт устидан харакатланади. гадир - будурликлар натижасидаги якорнинг 3 узакка нисбатан тебранишлари электр кучланиши тебранишларига ўзгартирилиб бошқариш блоки 4,ҳисоблаш- ечиш блоки 5 ва езиш қурилмаси 6 га узатилади. ўлчаш натижалари ракамли ўлчам ўқиш қурилмасидан ёки махсус когозга ёзилган нотекисликларнинг катталаштирилган тасвирида (профилограмма) олиниши мумкин. академик линник жуфт микроскопи иккита микроскоплар тизими шаклида бўлади - ёритиш микроскопи ва кузатиш микроскопи (6 расм). 7-расм булар бир бирига нисбатан 900 бурчагида жойлашган. ёруғлик нури 1 тор тирқишдан ўтиб, объектив 2 га йуналтирилади. объективдан текширилаётган детал 3 сиртига тушган ёруғлик нурлари дастаси тор ёруғлик тасмаси кўринишидаги тирқиш тасвириниҳосил қилади. ёруғлик тасмаси детал сиртидаги нотекисликлар шаклини қабул қилиб сирт профилининг ёруғлик киркиминиҳосил қилади. шу профилдаги тасвир окулляр 5 да кузатилади ва мавжуд шкала бўйича ўлчанади. академик линник яратган мии-4 микроинтерферометрида намунавий кўзгу билан текширилаётган сиртдан кайтган ёруғлик …

дарт, гадир – будурлик, ўлчаш хатолиги, тирқиш. адабиётлар: 1. якушев а.и. и др. взаимозаменяемость, стандартизация и технические измерения 6-е изд.перераб. и допол.м.машинострое-ние,1987-352 с.:ил. 2. марков н. н., осипов в. в., шабалина м. б. нормирование точности в машиностроении: учеб. для машиностроит. спец. вузов. / под ред. ю.м. соломенцева. – 2-еизд.,испр. и доп. – м.: высш.шк.; издательский центр «академия», 2001. – 335 с.:ил 3. зябрева н.н.,перельман е.н.,шегал н.п. пособие к решению задач по курсу "взаимозаменяемость,стандартизация и технические измерения" – м.:высшая школа,1977-207 с. 4. o’z рст 1,0 : 1999 ўзбекистон стандартлаштириш давлат тизими, асосий қоидалар. 5. о’z дst 1,1- 92 ўзбекистон стандартлаштириш давлат тизими. ўзбекистон республикасининг стандартини ишлаб чиқиш,келишиб олиш, тасдиқлаш ва рўйхатдан ўтказиш тартиби. 6. о’z дst 50-98 ўзбекистон ресбуликасининг сертификатлаштириш миллий тизими,асосий қоидалар. _1132748195.unknown _1138107656.unknown _1371851478.unknown _1371851475.unknown _1132753863.unknown _1132755200.unknown _1132748363.unknown _1042702171.unknown _1132036928.bin _1132037259.unknown _1042715053.unknown _1042424856.unknown _1042424553.unknown
