1
1350740369_18517.doc 2 1 0 a a a s r - = å å = + + = - = n i p n n j кч j кт j а a a 1 1 0 ) 1 ( å å å å = + + = = + + = - = - = n i p n n j кч j кт j n i p n n j кч j кт j a a a a a a 1 1 max min min 0 1 1 min max max 0 ) 3 ( ) 2 ( å å å = = + + = = - = n i j n о p n n j кч j кт j ta ta ёки ta ta ta 1 0 1 1 0 å - = - = 2 1 0 m j j q ta ta ta å å …
2

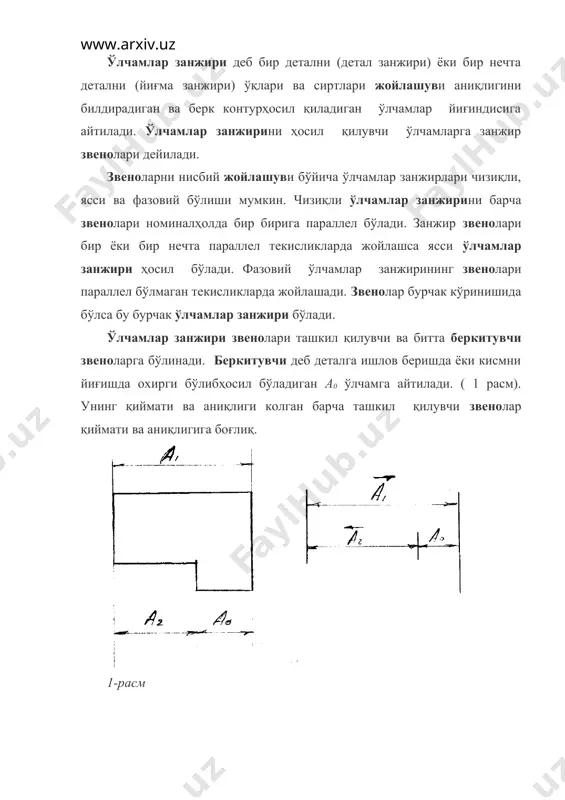

ни хисоблаш режа: 1. ўлчамлар занжирини максимум-минимум усули ёрдамида ечиш. 2. ўлчамлар занжирларини эхтимолликлар назарияси асосида ечиш. 3. ўлчамлар занжирларини гурухлаб ўзароалмашиниш усули билан ечиш. саралаб йиғиш. 4. созлаш ва мослаштириш усуллари. ўлчамлар занжири деб бир детални (детал занжири) ёки бир нечта детални (йиғма занжири) ўқлари ва сиртлари жойлашуви аниқлигини билдирадиган ва берк контурҳосил қиладиган ўлчамлар йиғиндисига айтилади. ўлчамлар занжирини ҳосил қилувчи ўлчамларга занжир звенолари дейилади. звеноларни нисбий жойлашуви бўйича ўлчамлар занжирлари чизиқли, ясси ва фазовий бўлиши мумкин. чизиқли ўлчамлар занжирини барча звенолари номиналҳолда бир бирига параллел бўлади. занжир звенолари бир ёки бир нечта параллел текисликларда жойлашса ясси ўлчамлар занжири ҳосил бўлади. фазовий ўлчамлар занжирининг звенолари параллел бўлмаган текисликларда жойлашади. звенолар бурчак кўринишида бўлса бу бурчак ўлчамлар занжири бўлади. ўлчамлар занжири звенолари ташкил қилувчи ва битта беркитувчи звеноларга бўлинади. беркитувчи деб деталга ишлов беришда ёки кисмни йиғишда охирги бўлибҳосил бўладиган а0 ўлчамга айтилади. ( 1 расм). унинг қиймати ва аниқлиги …
3

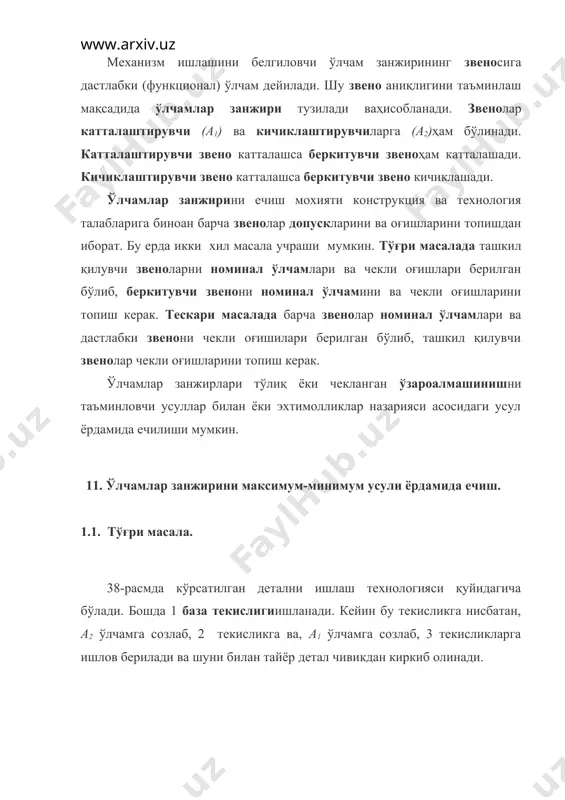

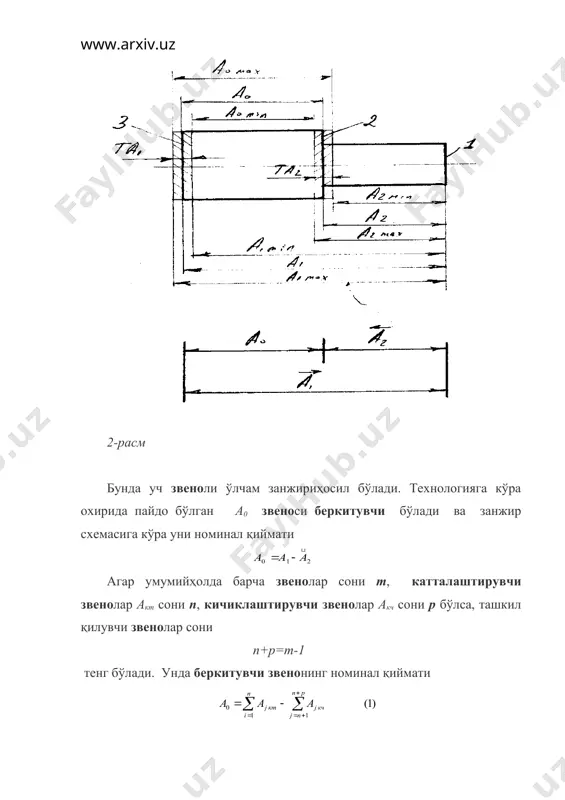

венолар номинал ўлчамлари ва дастлабки звенони чекли оғишилари берилган бўлиб, ташкил қилувчи звенолар чекли оғишларини топиш керак. ўлчамлар занжирлари тўлиқ ёки чекланган ўзароалмашинишни таъминловчи усуллар билан ёки эхтимолликлар назарияси асосидаги усул ёрдамида ечилиши мумкин. 11. ўлчамлар занжирини максимум-минимум усули ёрдамида ечиш. 1.1. тўғри масала. 38-расмда кўрсатилган детални ишлаш технологияси қуйидагича бўлади. бошда 1 база текислигиишланади. кейин бу текисликга нисбатан, а2 ўлчамга созлаб, 2 текисликга ва, а1 ўлчамга созлаб, 3 текисликларга ишлов берилади ва шуни билан тайёр детал чивикдан киркиб олинади. 2-расм бунда уч звеноли ўлчам занжириҳосил бўлади. технологияга кўра охирида пайдо бўлган а0 звеноси беркитувчи бўлади ва занжир схемасига кўра уни номинал қиймати агар умумийҳолда барча звенолар сони m, катталаштирувчи звенолар акт сони n, кичиклаштирувчи звенолар акч сони p бўлса, ташкил қилувчи звенолар сони n+p=m-1 тенг бўлади. унда беркитувчи звенонинг номинал қиймати ташкил қилувчи звенолар ўлчамлари допуск чегарасида ўзгариб тўрганлиги сабабли беркитувчи звенони чекли қийматлари қуйидагича бўлади беркитувчи звено допускини …
4

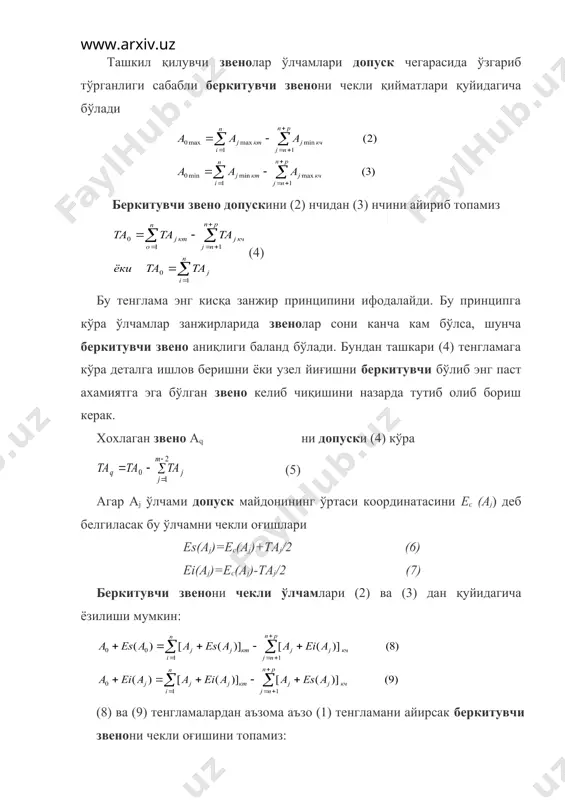

ина номаълумлар тўғри келади. шунинг учун бу масалада ечимлар сони чексиз бўлади.ҳисоб натижасида беркитувчи ўлчам аниқлигини таъминловчи ташкил қилувчи ўлчамлар аниқлигини топиш зарур бўлгани сабабли масалага қўшимча шартлар киритиб кўниктирадиган ечимга келиш мумкин. агар ташкил қилувчи ўлчамлар қийматлари бир тартибда бўлса масалани тенг допусклар бериш усули билан ечиш мумкин. бунда шартли равишда қуйидаги шартни қабул қиламиз: ta1=ta2=…=tam-1=tmaj (12) унда (4) тенгламага биноан ta0 = (m-1) tmaj (13) бу ердан ўртача допуск тm аj топамиз tmaj = ta0 / m-1 (14) аниқланган ўртача допуск қиймати баъзи ўлчамлар учун коррекция қилинади, лекин қуйидаги нотенглик бажарилиши шарти билан: агар ташкил қилувчи ўлчамлар қиймати бир тартибда бўлмаса, масалани бир хил квалитетдаги допусклар бериш усули билан ечиш мумкин. бунда барча ташкил қилувчи ўлчамлар бир квалитет бўйича ишланади деб фараз қиламиз. маълумки ўлчам допуски taj=aji 1-500 мм ўлчамлар диапазони учун допуск бирлиги i қиймати бу ерда aj - j – чи ўлчамнинг допуск бирликлари сони. унда …
5
и гаусс таксимланиш конунига буйсунса 99,73 % деталлар учун допуск майдони (3 расм) 3-расм ( 22) бу ерда aj - aj ўлчамини ўрта квадратик оғиши. бундан aj=taj/6 худди шундай, беркитувчи звено учунҳам ta0=6 a0, a0=ta0/6 (23) эхтимолликлар назариясидан маълумки бир нечта мустақил тасодуфий катталиклар йиғиндисининг дисперсияси шу катталиклар дисперсияларининг йиғиндисига тенг d(x1+x2+…+xn)=d(x1)+d(x2)+…+d(xn) (24) дисперсия ўрта квадратик оғиш квадратига тенглигиниҳисобга олиб қуйидагини езишимиз мумкин (22) тенгламани ҳисобга олсак тўғри масалани ечишда юқоридаги допуск аниқлангандан кейин (10), (11) тенгламалардан es(ao) ва ei (a0) топилади. (25) формула хақиқий ўлчамлар допусклари гаусс конунига буйсунади, таксимланиш маркази допуск майдони ўртасига, таксимланиш майдони эса допуск қийматига тўғри келади деган фараз билан чиқарилган. агар таксимланиш конуни носимметрик бўлса (36 расм) уни таксимланиш марказининг координатаси қуйидагича топилади. бу ерда j - носимметрик таксимланиш конунига буйсунувчи j - нчи ўлчамни нисбий ассиметрия коэффициенти. ассиметрик таксимланган ўлчамнинг допуск майдонини ўрта оғиши ташкил қилувчи звеноларни бу оғишлари топилса беркитувчи звенониҳам ўрта …
