1

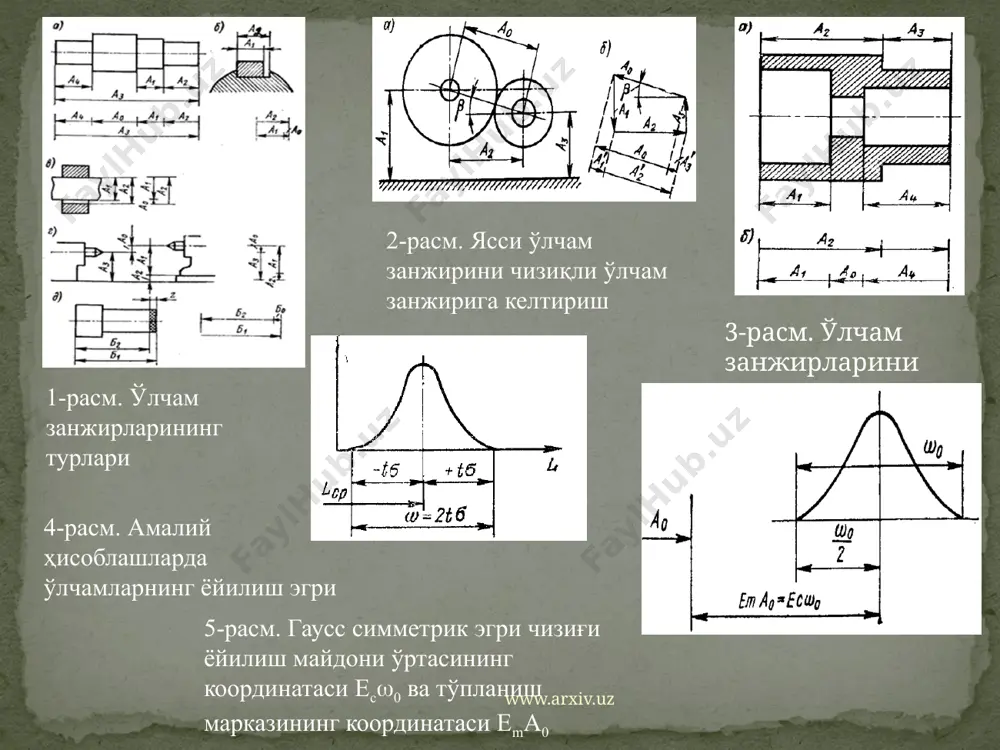

1439805513_61242.pptx ( ) ( ) 4 1 3 2 0 a - a - a + a = a ( ) ( ) 1 2 1 2 1 0 - + + a + - - - + a + a - a + - - - + a + a = a m n n n å - = × = = 1 1 0 0 m i i ta t ta w å - = = 1 m 1 i 2 i 0 ta 2 1 , w ) 1 2 , 1 ( 0 - = m ta t ур å - = - = 2 m 2 i 2 i 2 i p ta ta ta /docprops/thumbnail.jpeg презентация powerpoint 1. ўлчам занжирларининг схемасини тузиш. 2. беркитувчи звенонинг ёйилиш майдонини (допускини) ҳисоблаш. 3. беркитувчи звенонинг ёйилиш майдонини (допускини) ҳисоблаш. режа: мавзу: ўлчамлар занжирини хисоблаш www.arxiv.uz 1-расм. ўлчам …
2

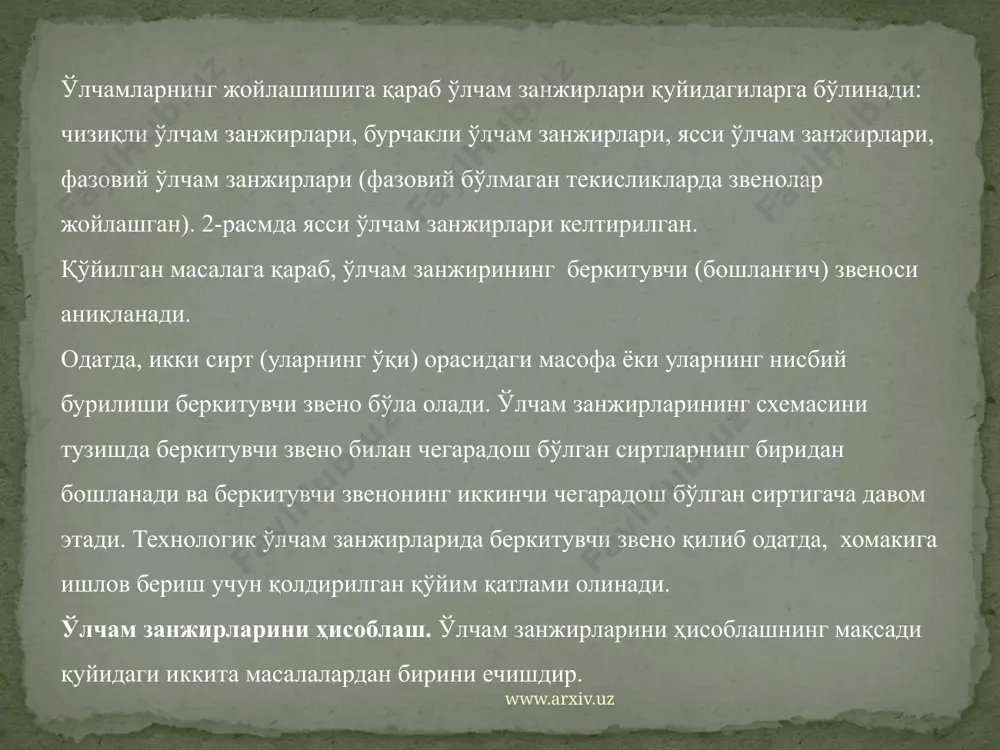

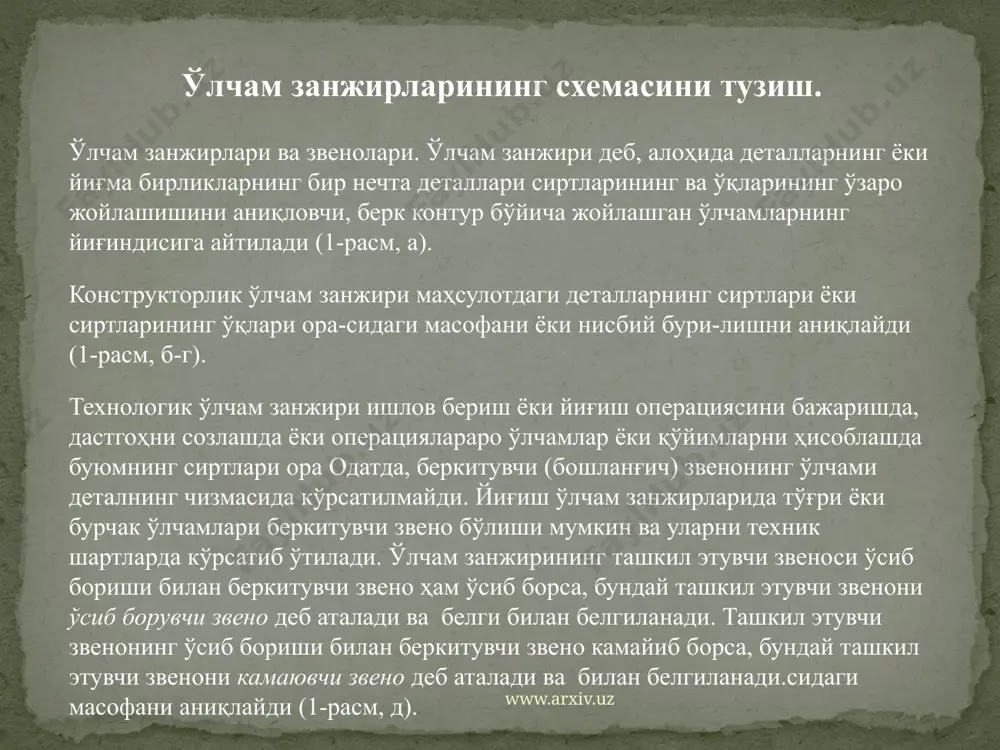

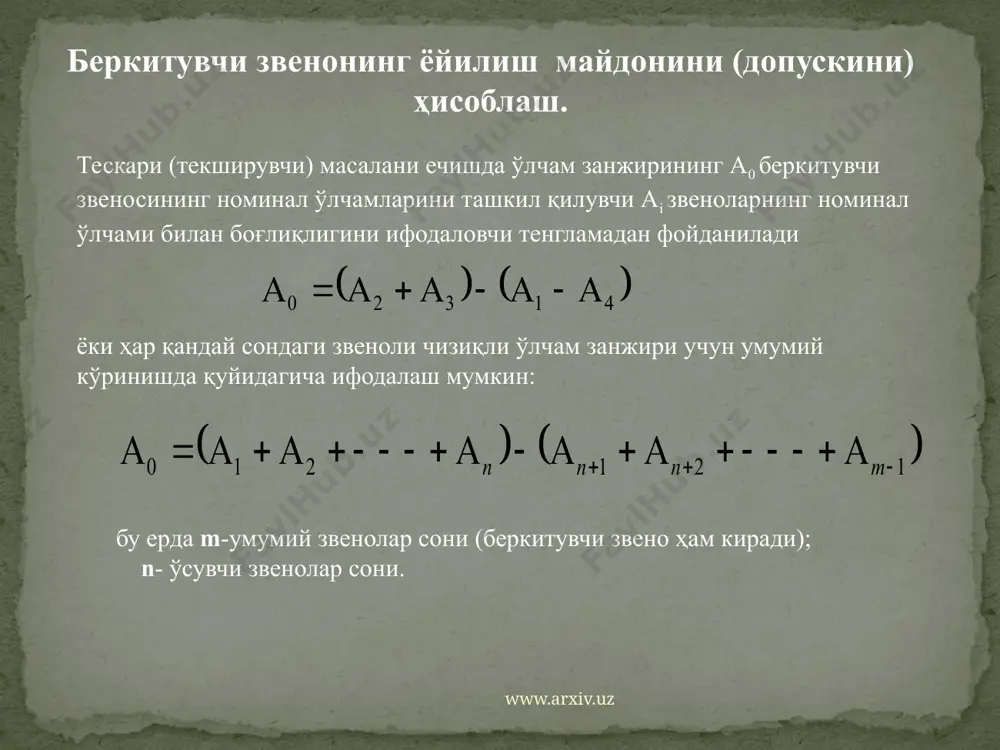

, д). ўлчам занжирларининг схемасини тузиш. www.arxiv.uz 3 ўлчамларнинг жойлашишига қараб ўлчам занжирлари қуйидагиларга бўлинади: чизиқли ўлчам занжирлари, бурчакли ўлчам занжирлари, ясси ўлчам занжирлари, фазовий ўлчам занжирлари (фазовий бўлмаган текисликларда звенолар жойлашган). 2-расмда ясси ўлчам занжирлари келтирилган. қўйилган масалага қараб, ўлчам занжирининг беркитувчи (бошланғич) звеноси аниқланади. одатда, икки сирт (уларнинг ўқи) орасидаги масофа ёки уларнинг нисбий бурилиши беркитувчи звено бўла олади. ўлчам занжирларининг схемасини тузишда беркитувчи звено билан чегарадош бўлган сиртларнинг биридан бошланади ва беркитувчи звенонинг иккинчи чегарадош бўлган сиртигача давом этади. технологик ўлчам занжирларида беркитувчи звено қилиб одатда, хомакига ишлов бериш учун қолдирилган қўйим қатлами олинади. ўлчам занжирларини ҳисоблаш. ўлчам занжирларини ҳисоблашнинг мақсади қуйидаги иккита масалалардан бирини ечишдир. www.arxiv.uz беркитувчи звенонинг ёйилиш майдонини (допускини) ҳисоблаш. тескари (текширувчи) масалани ечишда ўлчам занжирининг а0 беркитувчи звеносининг номинал ўлчамларини ташкил қилувчи аi звеноларнинг номинал ўлчами билан боғлиқлигини ифодаловчи тенгламадан фойданилади ёки ҳар қандай сондаги звеноли чизиқли ўлчам занжири учун умумий кўринишда қуйидагича …
3
и ташкил қилиб, беркитувчи звенонинг ўлчамлари нормал тақсимланиш қонунига тўғри келса, tқ3 деб қабул қилинади. амалий жиҳатдан бундай ҳолда 1000 дона деталга ишлов берилса 3 донаси яроқсиз бўлиши мумкин www.arxiv.uz ўлчам занжирларини ҳисоблашда формула ўрнига қуйидаги ифода ишлатилади одатда, беркитувчи звено ўлчамларининг ёйилиш эгри чизиғи гаусс қонунига бўйсунувчи симметрик шаклга эга бўлади (5-расм). ташкил этувчи звенолар ўлчамлари ai симметрик равишда жойлашган бўлса, беркитувчи звенонинг ёйилиш майдони ўртасининг координатаси еc0 ва допуск майдони ўртасининг координатаси еса0 ) формула орқали аниқланади, сўнг беркитувчи звенонинг чекли четга чиқишининг қийматларини ) формулаларга асосан қуйидагича ҳисобланади: esa0 қ ema0 + 0/2 eja0 қ ema0 - 0/2 ташкил этувчи звеноларнинг допускларини ҳисоблаш. ўлчам занжирларининг ташкил этувчи звенолари ўлчамларининг допускларини эҳтимоллик усулида ҳисоблаш уларни минимум ва максимумга ҳисоблаш усулидаги каби аниқланади. уларнинг бир-биридан фарқи, асосан арифметик қўшиш ўрнига геометрик қўшиш қўлланилади. www.arxiv.uz 7 ҳисоблаш ташкил этувчи звеноларнинг ўртача допускини аниқлашдан бошланади. бу ҳолда максимум ва минимумга ҳисоблаш …
4
нологик жиҳатдан қийинчилик туғдирмайдиган, энг катта номинал ўлчамга эга бўлган звенони танлаш тавсия этилади. ростловчи звено ўлчамининг допуски қуйидагича аниқланади: www.arxiv.uz адабиётлар 1. справочник технолога машиностроителя, в 2-х томах, м, «машинастроение», 1985 г. данилевский в.в., ю.и. гельфгат ю.и. лабороторнўе работў и практические занятия по технологии машиностроения, м., «вўсшая школа», 1988 г. халиқбердиев т.у., абдуллаханов н.с., алиқулов д.е. машинасозлик технологияси асослари, маърузалар матни, тдту, 2000 й омиров а.й., машинасозлик технологияси асослари, маърузалар матни, наммпи, 1999 й. қаюмов а.х. тармоқ машинасозлик технологияси (1-қисм), маърузалар матни, наммпи, 1999 й. қаюмов а.х. тармоқ машинасозлик технологияси (2-қисм), маърузалар матни, наммпи, 2000 й. горошкин а.к. приспособления для металлорежуҳих станков, справочник, м., «машиностроение», 1979 г. ковшов а. м. технология машиностроения. машиностроение, 1987 г., 320 с. омиров а. ю., шипачёв а. м., расчёт и оптимизация технологических размернўх цепей. наманган - 1991 г., 82 с. www. energu. bmstu. ru, www. mashin. ru. www.arxiv.uz image3.png image4.png image5.png image6.png image7.png image8.wmf …
5
