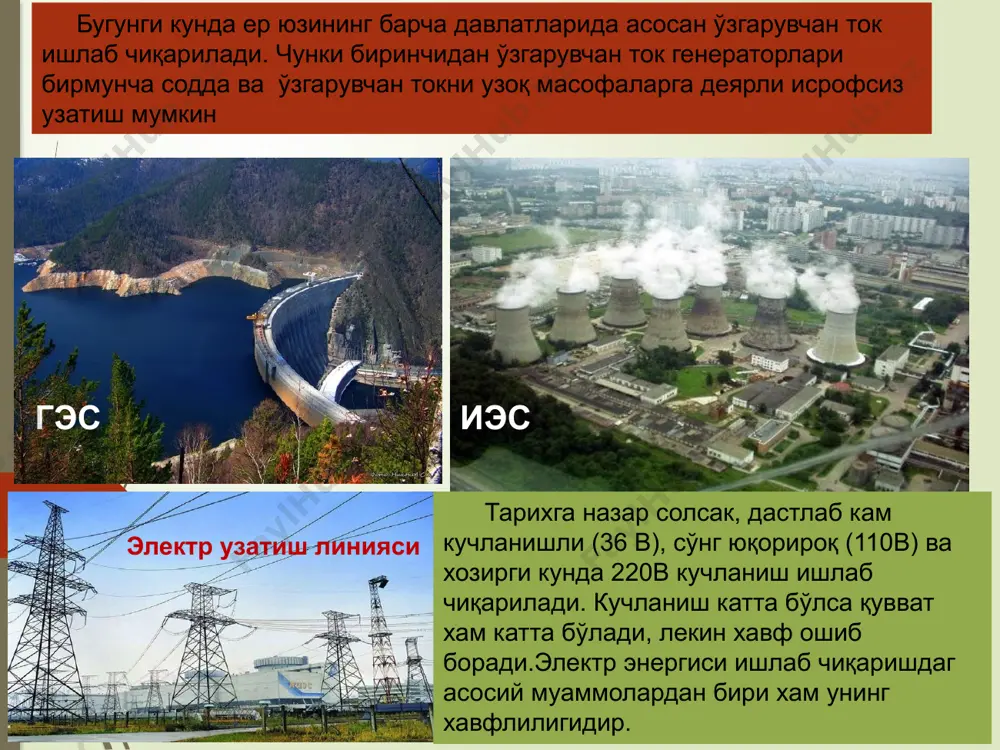

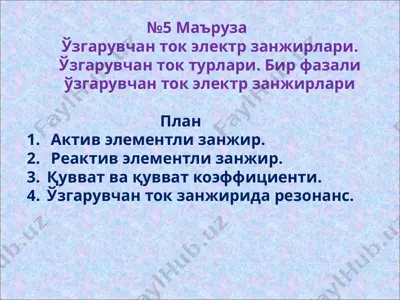

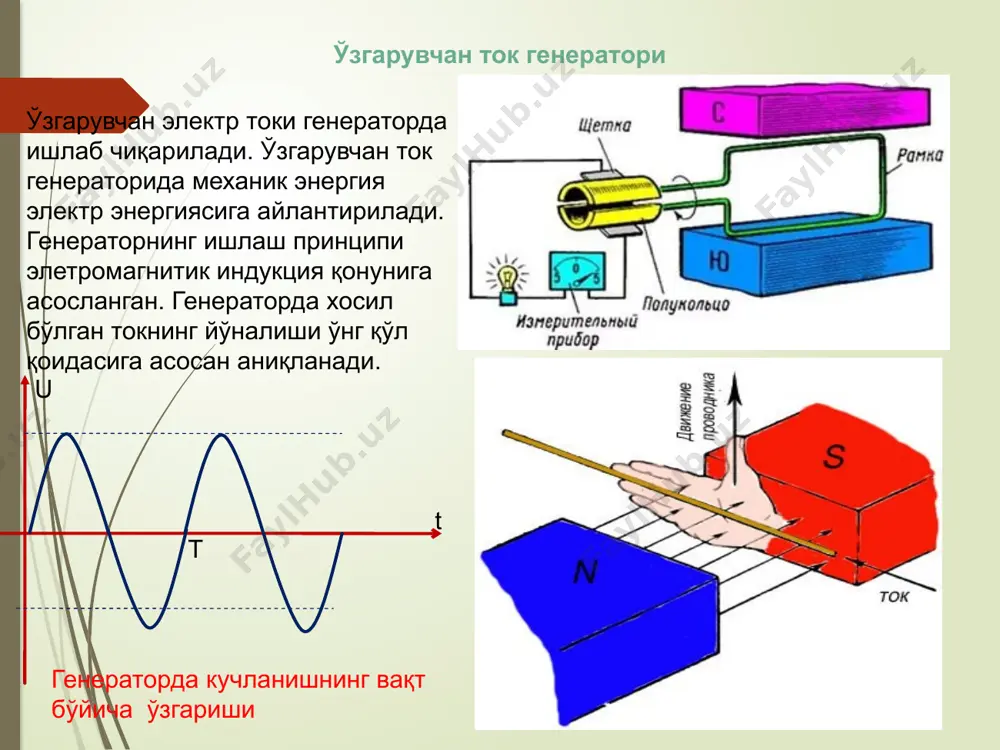

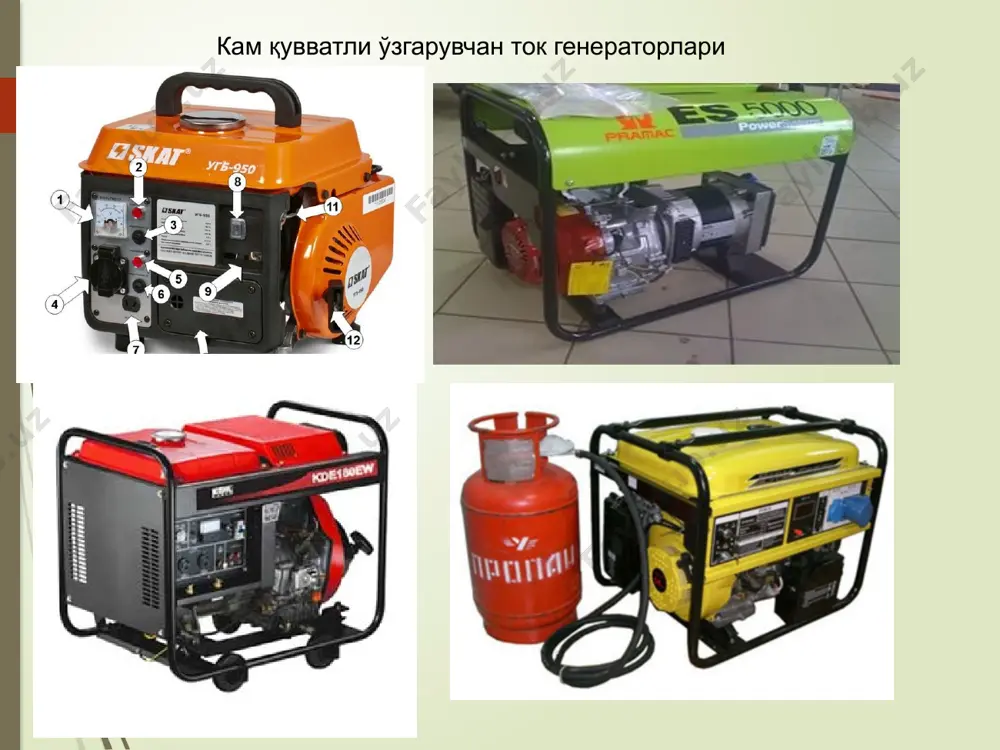

слайд 1 №5 маъруза ўзгарувчан ток электр занжирлари. ўзгарувчан ток турлари. бир фазали ўзгарувчан ток электр занжирлари план актив элементли занжир. реактив элементли занжир. қувват ва қувват коэффициенти. ўзгарувчан ток занжирида резонанс. бугунги кунда ер юзининг барча давлатларида асосан ўзгарувчан ток ишлаб чиқарилади. чунки биринчидан ўзгарувчан ток генераторлари бирмунча содда ва ўзгарувчан токни узоқ масофаларга деярли исрофсиз узатиш мумкин гэс иэс электр узатиш линияси тарихга назар солсак, дастлаб кам кучланишли (36 в), сўнг юқорироқ (110в) ва хозирги кунда 220в кучланиш ишлаб чиқарилади. кучланиш катта бўлса қувват хам катта бўлади, лекин хавф ошиб боради.электр энергиси ишлаб чиқаришдаг асосий муаммолардан бири хам унинг хавфлилигидир. ўзгарувчан ток генератори т u t ўзгарувчан электр токи генераторда ишлаб чиқарилади. ўзгарувчан ток генераторида механик энергия электр энергиясига айлантирилади. генераторнинг ишлаш принципи элетромагнитик индукция қонунига асосланган. генераторда хосил бўлган токнинг йўналиши ўнг қўл қоидасига асосан аниқланади. генераторда кучланишнинг вақт бўйича ўзгариши кам қувватли ўзгарувчан ток генераторлари гидро …

2 / 19

станцияларда) ишлаб чиқарилувчи ток синусоидал ўзгарувчан токдир. нима учун синусоидал? асосий параметрлар: кучланиш амплитудаси u= 220в - кучланишнинг энг катта (кичик) киймати; частота f= 50 гц - 1 с ичидаги тебранишлар сони; тебраниш даври т= 1/f = 0,02 c - кучланишнинг бир марта тебраниш вакти; кучланишнинг фазаси ω = 2п/т - тула бурчакнинг даврга нисбати. т u = u0 sin ω t синусоидал кучланишнинг аналитик ифодаси актив қаршилик – унинг қаршилиги токнинг папарметрларига боғлиқ эмас реактив элементлар – конденсатор ва индуктив ғалтак конденсаторда электр токи электростатик майдонга айланади индуктив ғалтакда электр токи магнит майдонга айланади конденсатора ва ғалтакнинг қаршилиги токнинг частотасига брғлиқ i u у = кх конденсаторнинг реактив қаршилиги хс = 1/ωс индуктив ғалтакнинг реактив қаршилиги хl = ω l u = um sin ω t ток ва кучланиш бир хил қонуният асосида ўзгаради актив қаршиликли занжир кучланиш ом қонунига кўра ток кучи ~ u r i занжирнинг қуввати …

3 / 19

онденсатор манбанинг кучланиши тасирида зарядланади, ундаги заряд q = c u. занжирдаги ток кучи i = q/t = cu/ t демак занжирдаги токни топиш учун конденсатордаги q заряд дан вақт бўйича ҳосила олиш керак. i = q` = ( c u )’ = ( c u0 sin ω t )‘ = u0 ωc cos ω t = i0 cos ω t , бу ерда i0 = u0 / хl - токнинг амплитудаси; хl = 1/ ωc конденсаторнинг реактив қаршилиги хl. шундай қилиб сиғим элементли занжирда кучланиш синусоидал қонун асосида ўзгарса ток кучи косинус қонинига асосан ўзгаради, яъни конденсаторда кучланиш ток кучидан 90 ° илгарилаб кетади. кучланиш u ток кучи i қувват p сиғим элементли занжирда кучланиш, ток кучи ва қувватнинг вақт диаграммалари сиғим элементли занжирнинг вектор диаграммасии i u эьтиборингиз учун раҳмат!!! image1.jpeg image2.png image3.jpeg image4.png image5.png image6.png image7.png image8.png image9.png image10.jpeg image11.png image12.png image13.jpeg image14.png image15.png image16.png image17.wmf image18.wmf …

4 / 19

5 / 19

Хотите читать дальше?

Скачайте все 19 страниц бесплатно через Telegram.

Скачать полный файл

О "ўзгарувчан ток занжирлари"

слайд 1 №5 маъруза ўзгарувчан ток электр занжирлари. ўзгарувчан ток турлари. бир фазали ўзгарувчан ток электр занжирлари план актив элементли занжир. реактив элементли занжир. қувват ва қувват коэффициенти. ўзгарувчан ток занжирида резонанс. бугунги кунда ер юзининг барча давлатларида асосан ўзгарувчан ток ишлаб чиқарилади. чунки биринчидан ўзгарувчан ток генераторлари бирмунча содда ва ўзгарувчан токни узоқ масофаларга деярли исрофсиз узатиш мумкин гэс иэс электр узатиш линияси тарихга назар солсак, дастлаб кам кучланишли (36 в), сўнг юқорироқ (110в) ва хозирги кунда 220в кучланиш ишлаб чиқарилади. кучланиш катта бўлса қувват хам катта бўлади, лекин хавф ошиб боради.электр энергиси ишлаб чиқаришдаг асосий муаммолардан бири хам унинг хавфлилигидир. ўзгарувчан ток генератори т u t ўзгарувча...
