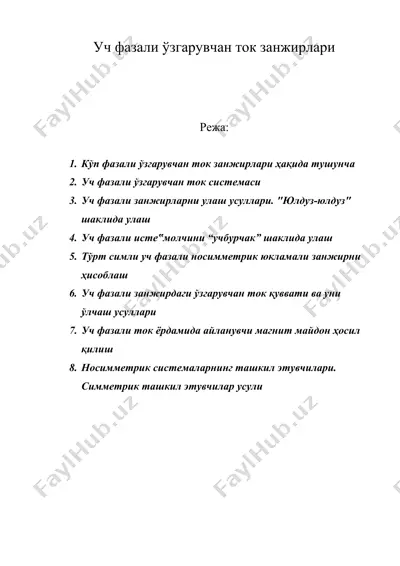

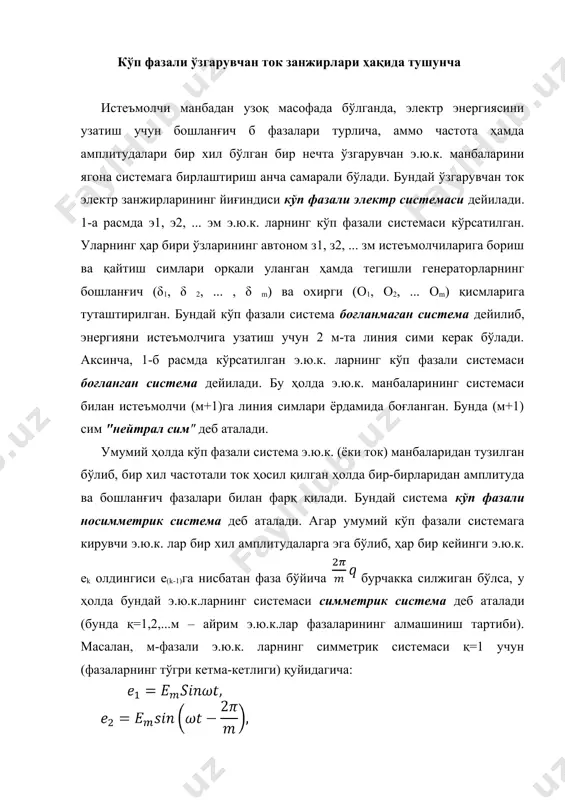

1684652607.doc уч фазали ўзгарувчан ток занжирлари режа: 1. кўп фазали ўзгарувчан ток занжирлари ҳақида тушунча 2. уч фазали ўзгарувчан ток системаси 3. уч фазали занжирларни улаш усуллари. "юлдуз-юлдуз" шаклида улаш 4. уч фазали исте‟молчини “учбурчак” шаклида улаш 5. тўрт симли уч фазали носимметрик юкламали занжирни ҳисоблаш 6. уч фазали занжирдаги ўзгарувчан ток қуввати ва уни ўлчаш усуллари 7. уч фазали ток ёрдамида айланувчи магнит майдон ҳосил қилиш 8. носимметрик системаларнинг ташкил этувчилари. симметрик ташкил этувчилар усули кўп фазали ўзгарувчан ток занжирлари ҳақида тушунча истеъмолчи манбадан узоқ масофада бўлганда, электр энергиясини узатиш учун бошланғич б фазалари турлича, аммо частота ҳамда амплитудалари бир хил бўлган бир нечта ўзгарувчан э.ю.к. манбаларини ягона системага бирлаштириш анча самарали бўлади. бундай ўзгарувчан ток электр занжирларининг йиғиндиси кўп фазали электр системаси дейилади. 1-а расмда э1, э2, ... эм э.ю.к. ларнинг кўп фазали системаси кўрсатилган. уларнинг ҳар бири ўзларининг автоном з1, з2, ... зм истеъмолчиларига бориш ва қайтиш …

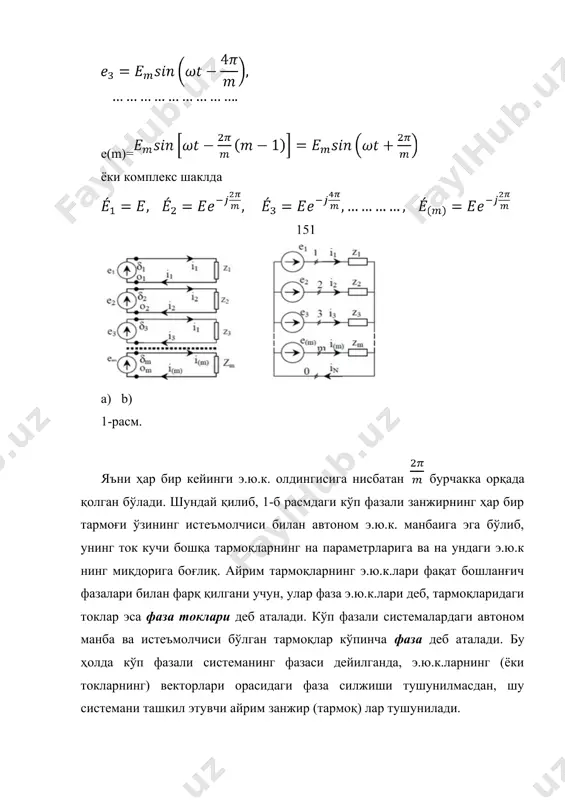

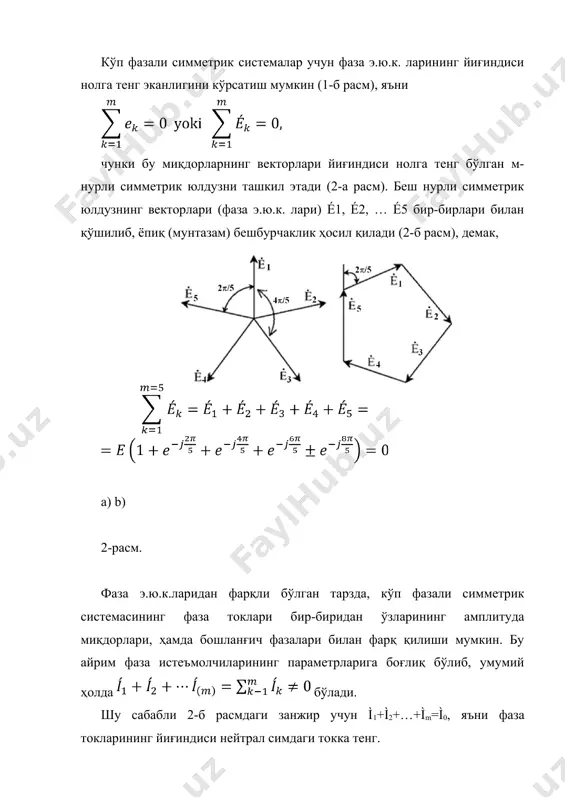

н бўлса, у ҳолда бундай э.ю.к.ларнинг системаси симметрик система деб аталади (бунда қ=1,2,...м – айрим э.ю.к.лар фазаларининг алмашиниш тартиби). масалан, м-фазали э.ю.к. ларнинг симметрик системаси қ=1 учун (фазаларнинг тўгри кетма-кетлиги) қуйидагича: e(m)= ёки комплекс шаклда a) b) 1-расм. яъни ҳар бир кейинги э.ю.к. олдингисига нисбатан бурчакка орқада қолган бўлади. шундай қилиб, 1-б расмдаги кўп фазали занжирнинг ҳар бир тармоғи ўзининг истеъмолчиси билан автоном э.ю.к. манбаига эга бўлиб, унинг ток кучи бошқа тармоқларнинг на параметрларига ва на ундаги э.ю.к нинг миқдорига боғлиқ. айрим тармоқларнинг э.ю.к.лари фақат бошланғич фазалари билан фарқ қилгани учун, улар фаза э.ю.к.лари деб, тармоқларидаги токлар эса фаза токлари деб аталади. кўп фазали системалардаги автоном манба ва истеъмолчиси бўлган тармоқлар кўпинча фаза деб аталади. бу ҳолда кўп фазали системанинг фазаси дейилганда, э.ю.к.ларнинг (ёки токларнинг) векторлари орасидаги фаза силжиши тушунилмасдан, шу системани ташкил этувчи айрим занжир (тармоқ) лар тушунилади. кўп фазали симметрик системалар учун фаза э.ю.к. ларининг йиғиндиси нолга тенг …

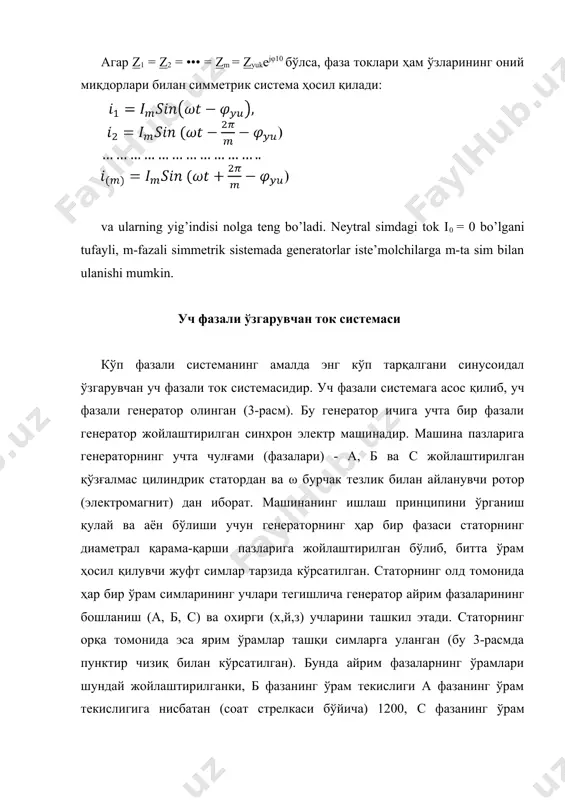

bo’ladi. neytral simdagi tok i0 = 0 bo’lgani tufayli, m-fazali simmetrik sistemada generatorlar iste’molchilarga m-ta sim bilan ulanishi mumkin. уч фазали ўзгарувчан ток системаси кўп фазали системанинг амалда энг кўп тарқалгани синусоидал ўзгарувчан уч фазали ток системасидир. уч фазали системага асос қилиб, уч фазали генератор олинган (3-расм). бу генератор ичига учта бир фазали генератор жойлаштирилган синхрон электр машинадир. машина пазларига генераторнинг учта чулғами (фазалари) - а, б ва c жойлаштирилган қўзғалмас цилиндрик статордан ва ω бурчак тезлик билан айланувчи ротор (электромагнит) дан иборат. машинанинг ишлаш принципини ўрганиш қулай ва аён бўлиши учун генераторнинг ҳар бир фазаси статорнинг диаметрал қарама-қарши пазларига жойлаштирилган бўлиб, битта ўрам ҳосил қилувчи жуфт симлар тарзида кўрсатилган. статорнинг олд томонида ҳар бир ўрам симларининг учлари тегишлича генератор айрим фазаларининг бошланиш (а, б, c) ва охирги (х,й,з) учларини ташкил этади. статорнинг орқа томонида эса ярим ўрамлар ташқи симларга уланган (бу 3-расмда пунктир чизиқ билан кўрсатилган). бунда айрим фазаларнинг …

и) э.ю.к. нинг оний миқдори роторнинг фазавий ўрни, бирор чулғам (ўрам) билан илашган магнит оқимнинг йўналиши ва миқдори билан аниқланади. агар роторнинг фазовий ўрнига а фазадаги э.ю.к.нинг максимуми тўғри келса, б фазада э.ю.к.нинг худди шундай максимумига роторнинг учдан бир марта айланишидан (ёки т/3 вақтдан) кейин эришилади (3-расм). шунга ўхшаш c фазада ҳам э.ю.к.нинг максимуми яна учдан бир давр 2т/3 дан сўнг ҳосил бўлади. шундай қилиб, а,б,c фазаларда э.ю.к.нинг ўзгариши синусоида қонуни бўйича содир бўлса, уларни тасвирловчи синусоидалар ҳам вақт бўйича т/3 қадар силжиган бўлади (4-расм). фаза э.ю.к. ларининг векторлари символик (комплекс) шаклда қуйидагича ёзилади: фазалардаги оний э.ю.к.лар тегишлича: 4-расм. уч фазали занжирни таҳлил қилишда кўпинча а фаза – биринчи фаза, б фаза – иккинчи фаза, c фаза – учинчи фаза деб олинади, у ҳолда: yoki kompleks shaklda é1= e, é va é бўлади (бунда ва бундан кейин а, б, c фазалар тегишлича 1, 2 ва 3 рақамлар билан белгиланади). юқорида …

·e va é3 = a·e b) тескари кетма-кетлик учун: q=2 é1= e, é2 = a·e va é3 = a2·e, бунда: a = ej2π 3 , a2 = ej4π, a3 = ej2π ва ҳ.к. шу маънода: a + a2 + a3 = 0 yoki 1 + a + a2 = 0. шундай қилиб, векторларни а га кўпайтириш, уни соат стрелкаси йўналишида 2π/3 бурчакка буриш деган маънони билдиради; а2га кўпайтириш эса, уни ўша ёнъалишда 4π/3 бурчак ёки тескари йўналишда (-2π/3) бурчакка буриш демакдир. худди шунга ўхшаш амални ҳар қандай бошқа (кучланиш, ток ва ҳ.к.) векторларнинг уч фазали симметрик системаси билан ҳам бажариш мумкин. уч фазали занжирларни улаш усуллари. "юлдуз-юлдуз" шаклида улаш уч фазали системада генераторларни ва истеъмолчиларни улаш усули истеъмолчи фазасининг номинал кучланиш қиймати, яъни энергия истеъмолчисининг нормал иш режимини таъминловчи кучланиш билан аниқланади. 6-а расмда нол симли "юлдуз-юлдуз" усулида улаш кўрсатилган. бунда уч фазали генераторнинг ҳар бир фазаси истеъмолчининг фаза қаршилиги …
