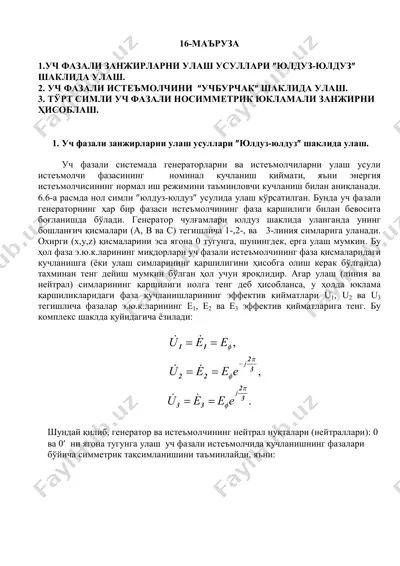

microsoft word - 16-маъруза.doc 16-маъруза 1.уч фазали занжирларни улаш усуллари юлдуз-юлдуз шаклида улаш. 2. уч фазали истеъмолчини учбурчак шаклида улаш. 3. тўрт симли уч фазали носимметрик юкламали занжирни ҳисоблаш. 1. уч фазали занжирларни улаш усуллари юлдуз-юлдуз шаклида улаш. уч фазали системада генераторларни ва истеъмолчиларни улаш усули истеъмолчи фазасининг номинал кучланиш қиймати, яъни энергия истеъмолчисининг нормал иш режимини таъминловчи кучланиш билан аниқланади. 6.6-а расмда нол симли юлдуз-юлдуз усулида улаш кўрсатилган. бунда уч фазали генераторнинг ҳар бир фазаси истеъмолчининг фаза қаршилиги билан бевосита боғланишда бўлади. генератор чулғамлари юлдуз шаклида уланганда унинг бошланғич қисмалари (а, в ва с) тегишлича 1-,2-, ва 3-линия симларига уланади. охирги (x,y,z) қисмаларини эса ягона 0 тугунга, шунингдек, ерга улаш мумкин. бу ҳол фаза э.ю.к.ларининг миқдорлари уч фазали истеъмолчининг фаза қисмаларидаги кучланишга (ёки улаш симларининг қаршилигини ҳисобга олиш керак бўлганда) тахминан тенг дейиш мумкин бўлган ҳол учун яроқлидир. агар улаш (линия ва нейтрал) симларининг қаршилиги нолга тенг деб ҳисобланса, …

2 / 10

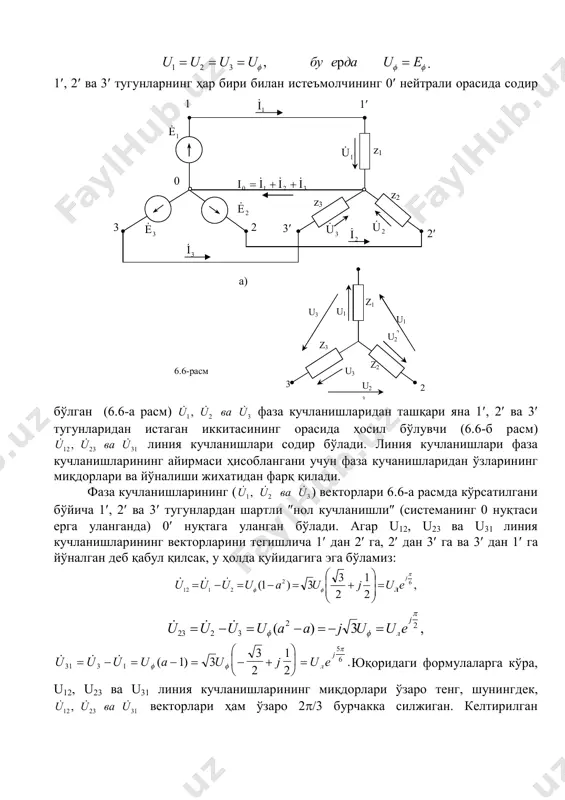

нинг айирмаси ҳисоблангани учун фаза кучанишларидан ўзларининг миқдорлари ва йўналиши жихатидан фарқ қилади. фаза кучланишларининг (  ,  u u ва u1 2 3) векторлари 6.6-а расмда кўрсатилгани бўйича 1, 2 ва 3 тугунлардан шартли нол кучланишли (системанинг 0 нуқтаси ерга уланганда) 0 нуқтага уланган бўлади. агар u12, u23 ва u31 линия кучланишларининг векторларини тегишлича 1 дан 2 га, 2 дан 3 га ва 3 дан 1 га йўналган деб қабул қилсак, у ҳолда қуйидагига эга бўламиз: , 2 1 2 33)1( 62 2112   j eujuauuuu л             ( ) ,u u u u a a j u u eл j 23 2 3 2 23            ( ) .u u u u a u j u eл j 31 3 1 5 61 3 3 …

3 / 10

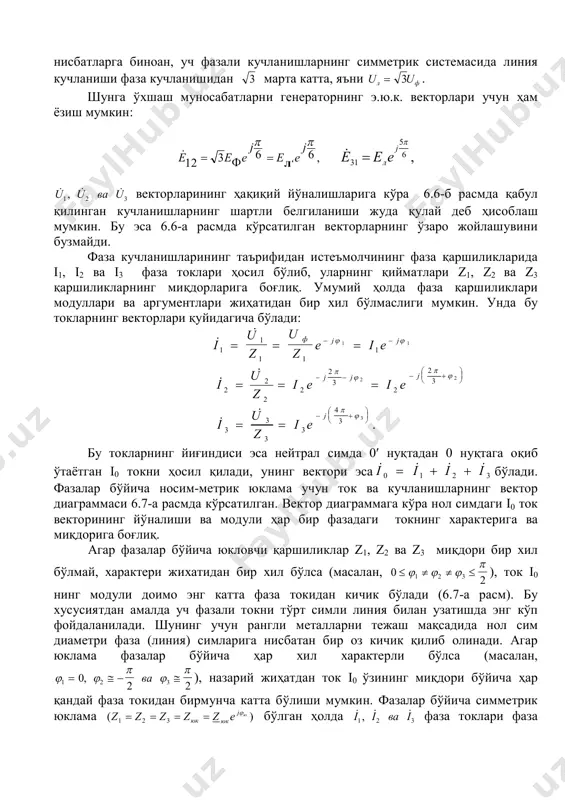

   бу токларнинг йиғиндиси эса нейтрал симда 0 нуқтадан 0 нуқтага оқиб ўтаётган i0 токни ҳосил қилади, унинг вектори эса    i i i i0 1 2 3   бўлади. фазалар бўйича носим-метрик юклама учун ток ва кучланишларнинг вектор диаграммаси 6.7-а расмда кўрсатилган. вектор диаграммага кўра нол симдаги i0 ток векторининг йўналиши ва модули ҳар бир фазадаги токнинг характерига ва миқдорига боғлиқ. агар фазалар бўйича юкловчи қаршиликлар z1, z2 ва z3 миқдори бир хил бўлмай, характери жихатидан бир хил бўлса (масалан, 0 21 2 3       ), ток i0 нинг модули доимо энг катта фаза токидан кичик бўлади (6.7-а расм). бу хусусиятдан амалда уч фазали токни тўрт симли линия билан узатишда энг кўп фойдаланилади. шунинг учун рангли металларни тежаш мақсадида нол сим диаметри фаза (линия) симларига нисбатан бир оз кичик қилиб олинади. агар юклама фазалар бўйича ҳар хил характерли бўлса …

4 / 10

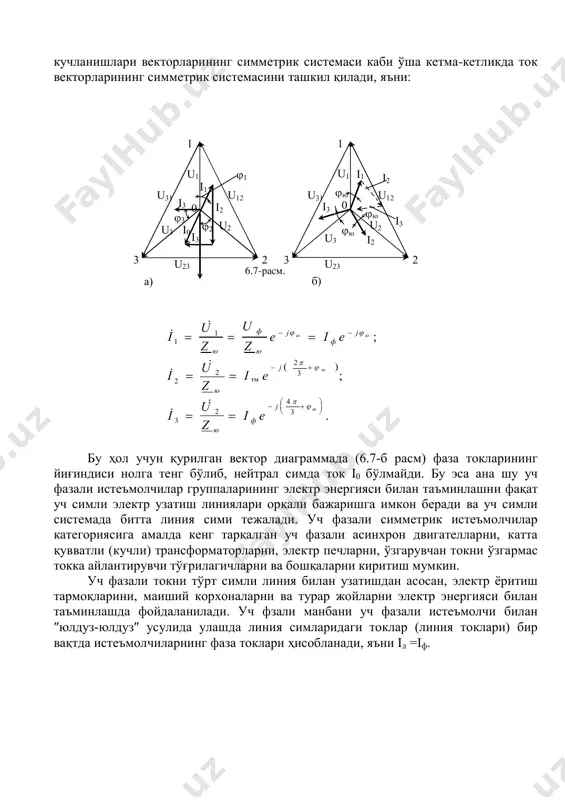

бошқаларни киритиш мумкин. уч фазали токни тўрт симли линия билан узатишдан асосан, электр ёритиш тармоқларини, маиший корхоналарни ва турар жойларни электр энергияси билан таъминлашда фойдаланилади. уч фзали манбани уч фазали истеъмолчи билан юлдуз-юлдуз усулида улашда линия симларидаги токлар (линия токлари) бир вақтда истеъмолчиларнинг фаза токлари ҳисобланади, яъни iл =iф. i3 0 i2 ю ю ю i3 i1 i2 i3 u31 u1 u2 u3 u12 u23 1 2 3 б) 1 2 3 i1 i2 i0 i3 u3 u1 u2 u12 u23 u31 0 1 2 3 а) 6.7-расм. 2. уч фазали истеъмолчини учбурчак шаклида улаш. уч фазали истеъмолчи учбурчак шаклида уланганда, фаза қаршиликларнинг боши ва охири тегишлича уч фазали генеаратордан келаётган линия симларининг 1- 2, 2-3, 3-1 қисмаларига уланади (6.8-расм). энди генератор чулғамларини улаш усулидан қатъи назар, истеъмолчи томонидан фақат линия u12, u23 ва u31 кучланишларининг системаси ҳосил бўлади. бу кучланишлар билан бир вақтда уч фазали юкламанинг фаза кучланишлари ҳам …

5 / 10

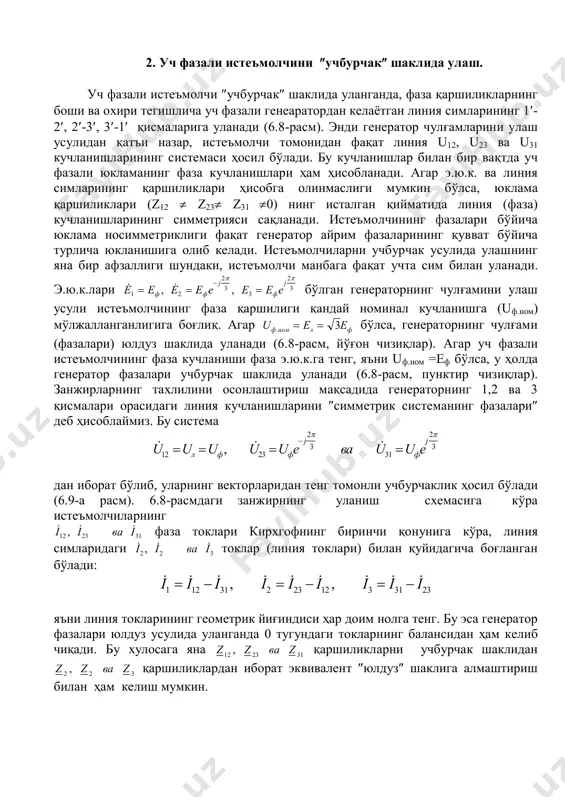

смалари орасидаги линия кучланишларини симметрик системанинг фазалари деб ҳисоблаймиз. бу система  ,  u u u u u e ва u u eл ф ф j ф j 12 23 2 3 31 2 3       дан иборат бўлиб, уларнинг векторларидан тенг томонли учбурчаклик ҳосил бўлади (6.9-а расм). 6.8-расмдаги занжирнинг уланиш схемасига кўра истеъмолчиларнинг  ,  i i ва i12 23 31 фаза токлари кирхгофнинг биринчи қонунига кўра, линия симларидаги  ,  i i ва i2 2 3 токлар (линия токлари) билан қуйидагича боғланган бўлади:    ,    ,   i i i i i i i i i1 12 31 2 23 12 3 31 23      яъни линия токларининг геометрик йиғиндиси ҳар доим нолга тенг. бу эса генератор фазалари юлдуз усулида уланганда 0 тугундаги токларнинг балансидан ҳам келиб чиқади. бу хулосага …
