уч фазали уч симли занжир актив қувватини бир элементли ваттметр билан ўлчаш

DOC 66.5 KB Free download

Page preview (5 pages)

Scroll down 👇
1
1403873290_48252.doc j j cos 3 cos 3 а а ф ф j u j u p = = ф u а u ф j а j 3 u u u u u u u u c b a ф c b a = = = = = = ; j cos ; ф ф ф с в а ф с в а j u p p p p j j j j = = = = = = = j j cos cos ) cos( 3 3 ф ф ab ab ab ab w j u j j ua ja j u p = = = ù 3 / a ф u u = 3 / ab a j j = w p j cos 3 cos 3 a a ф ф w j u j u p p = = v v r r r r + = = …
2

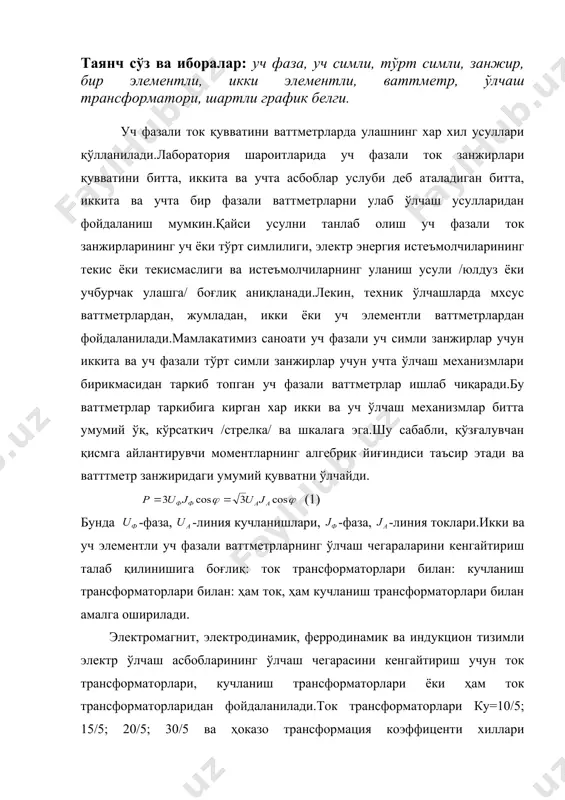

иқ: ток трансформаторлари билан: кучланиш трансформаторлари билан: ҳам ток, ҳам кучланиш трансформаторлари билан амалга оширилади. электромагнит, электродинамик, ферродинамик ва индукцион тизимли электр ўлчаш асбобларининг ўлчаш чегарасини кенгайтириш учун ток трансформаторлари, кучланиш трансформаторлари ёки ҳам ток трансформаторларидан фойдаланилади.ток трансформаторлари ку=10/5; 15/5; 20/5; 30/5 ва ҳоказо трансформация коэффиценти хиллари бўлади.касрнинг суратида келган 10; 15; 20; 30 ва бошқа рақамлар трансформатор бирламчи чўлғамининг номинал токини ампердаги ифодаларини билдиради, масалан, j1ном=10а; 15а; 20а; 30а ҳоказолар.касрнинг махражидаги рақам ток трансформаторлари иккиламчи. яъни электр ўлчаш асбобига уланадиган чўлғами номинал токини англатади./ j2ном=5 а /.ўқув лабораторияларида асосан утт-5; утт-5м; утт-6; и-54 каби ток трансформаторлари билан иш кўрилади.тт/ток трансформаторлари ўн аниқлик синфларида /0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 3,0; 5,0; ва 10/ тайёрланади.0,2 аниқлик синфига муносиб и-54 трансформаторлари бирламчи чўлғамининг номинал токи 0,5; 1; 2; 5; 10; 20; ва 50 а га, иккинчи чўлғамининг номинал токи 5 а га тенг.ўлчашларнинг кучланиш трансформаторлари тн турли, жумладан, нос-ҳаво билан …
3

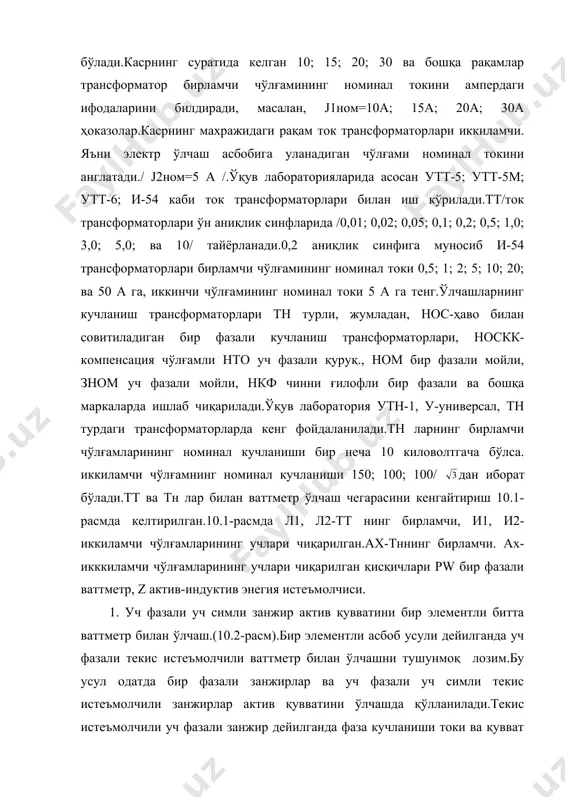

. 1. уч фазали уч симли занжир актив қувватини бир элементли битта ваттметр билан ўлчаш.(10.2-расм).бир элементли асбоб усули дейилганда уч фазали текис истеъмолчили ваттметр билан ўлчашни тушунмоқ лозим.бу усул одатда бир фазали занжирлар ва уч фазали уч симли текис истеъмолчили занжирлар актив қувватини ўлчашда қўлланилади.текис истеъмолчили уч фазали занжир дейилганда фаза кучланиши токи ва қувват коэффиценти бир хил бўлган занжир тушунилади.демак, занжирга юлдуз (10.3-расм) ёки учбурчак (10.4-расм) усулларда уланган ҳар бир тармоқдаги истеъмолчилар тенг қувватли қиймат, энергия ва ток олади.шу билан уларнинг қувват коэффицентлари улаш усули /юлдуз ёки учбурчак/ га боғлиқдир.истеъмолчилар юлдуз уланганда ҳам, учбурчак усулда уланганда ҳам бир элементли ваттметрнинг кучланиш чўлғами фаза кучланиши, ток кучи чўлғамининг ғалтаги ихтиёрий битта фаза токини ўлчайдиган қилиб уланади.10.2-расмда кўриниб турибдики, ваттметрни бу усулда улаш фақат ситеъмолчилари ичкарида ёпиқ бўлмаган юлдуз улашлари учун яроқлидир.акс ҳолатда, ваттметр кучланиш ғалтаги сим учлари чиқарилган “и” белгили қисқични нол тугунга улаш имкони бўлмайди.масалан, уч фазали ротори қисқа …
4

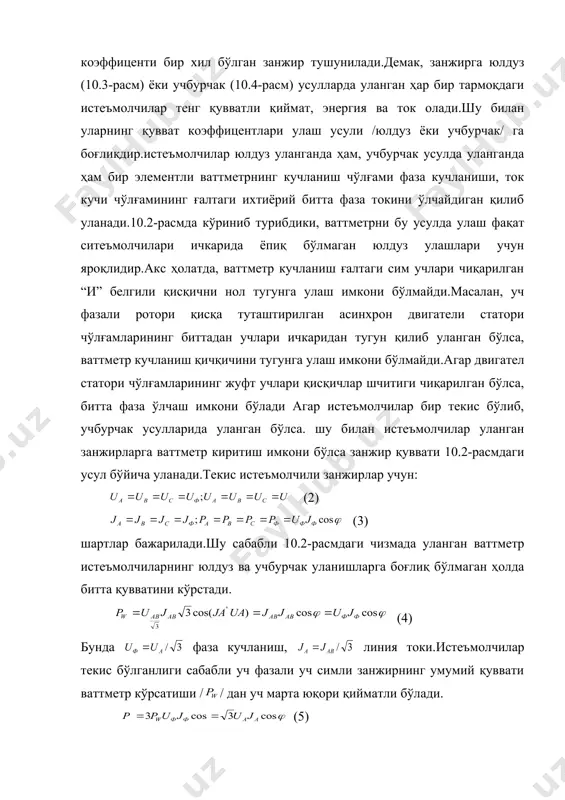

уч марта юқори қийматли бўлади. (5) агар ваттметр 10.2-расмда кўрсатилгандек улашга имкон бўлса. сунъий нол тугун ҳосил қилинади.сунъий нол тугун ҳосил қилинганда ваттметр 10.3-расмда кўрсатилгандек уланади.текис истеъмолчили сунъий нол тугун юлдуз усулда уланган учта қаршиликдан иборатдир.юлдуз симларнинг қаршиликлари ўзаро қуйидаги муносабатда бўлишлари керак: (6) бунда -ваттметрнинг волтметр ғалтагининг қаршилиги. уч фазали уч симли текис ситеъмолчили бу занжирга киритилган ваттметр ҳам битта фазанинг актив қувватини ўлчайди.демак, занжирнинг умумий актив қуввати (5) дан аниқланади. кучланиш 660 в ва бундан кичик бўлган юқори ток кучли занжирлар-актив қуввати ўлчаш чегараси ток трансформатори билан оширилган ваттметрлар билан ўлчайди. 10.1-расмда бир элементли ваттметрларни ўлчаш чегарасини ток кучи бўйича кенгайтириш ва бир фазали ўзгарувчан ток актив қувватини ўлчаш занжири мисол тариқасида келтирилган.занжир қуввати ваттметр кўрсатиш / / ни ток трансформаторининг номинал трансформация коэффиценти /кjном/ га кўпайтириб топилади. (7) агар ваттметрнингт ўлчаш чегараси ҳам ток кучи. ҳам кучланиш бўйича кенгайтирилган /13-расмга қаранг/, занжир қуввати ваттметр кўрсатиши / / …
5
