1
1540966610_72719.docx 0 = + + c b a e e e 0 = + + c b a e e e & & & . , , à c ca c b bc b a ab u u u u u u u u u - = - = - = & & & & & & a u & b u & ab u & . 3 60 sin 2 0 a a ab u u u = = ф л u u 3 = c ca b bc a ab u u u u u u & & & & & & = = = ; ; ф л u u = 3 л ф u u = ca bc ab i i i & & & , , c b a i i i , , . , , bc ca c ab bc b ca ab …
2

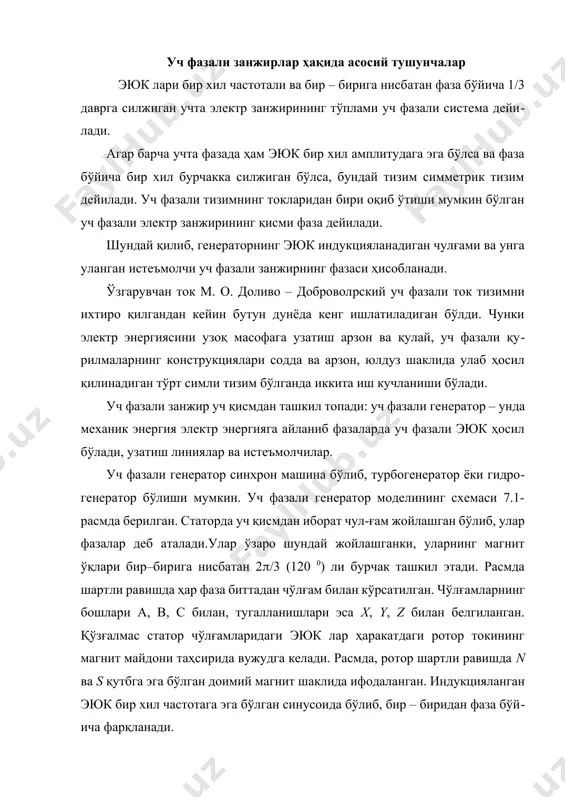

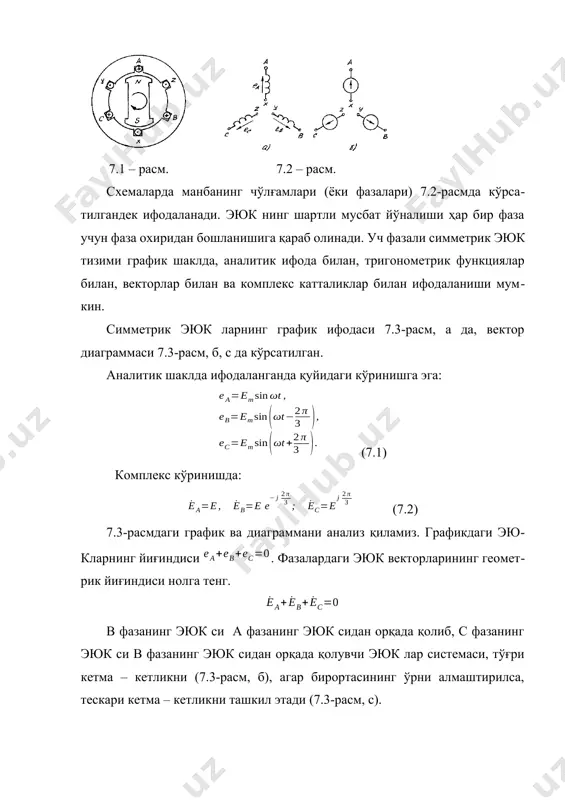

инхрон машина бўлиб, турбогенератор ёки гидрогенератор бўлиши мумкин. уч фазали генератор моделининг схемаси 7.1-расмда берилган. статорда уч қисмдан иборат чул-ғам жойлашган бўлиб, улар фазалар деб аталади.улар ўзаро шундай жойлашганки, уларнинг магнит ўқлари бир–бирига нисбатан 2/3 (120 0) ли бурчак ташкил этади. расмда шартли равишда ҳар фаза биттадан чўлғам билан кўрсатилган. чўлғамларнинг бошлари а, в, с билан, тугалланишлари эса x, y, z билан белгиланган. қўзғалмас статор чўлғамларидаги эюк лар ҳаракатдаги ротор токининг магнит майдони таҳсирида вужудга келади. расмда, ротор шартли равишда n ва s қутбга эга бўлган доимий магнит шаклида ифодаланган. индукцияланган эюк бир хил частотага эга бўлган синусоида бўлиб, бир – биридан фаза бўйича фарқланади. 7.1 – расм. 7.2 – расм. схемаларда манбанинг чўлғамлари (ёки фазалари) 7.2-расмда кўрсатилгандек ифодаланади. эюк нинг шартли мусбат йўналиши ҳар бир фаза учун фаза охиридан бошланишига қараб олинади. уч фазали симметрик эюк тизими график шаклда, аналитик ифода билан, тригонометрик функциялар билан, векторлар билан ва комплекс …
3

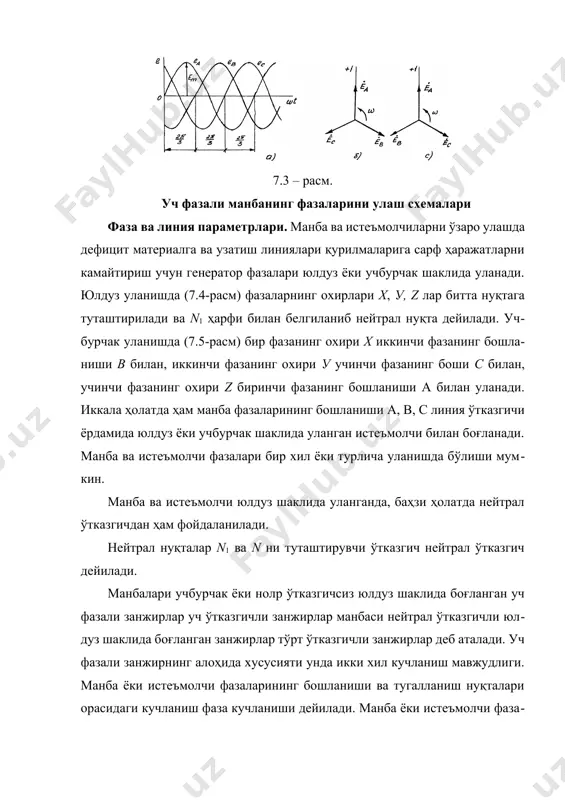

нишда (7.4-расм) фазаларнинг охирлари x, у, z лар битта нуқтага туташтирилади ва n1 ҳарфи билан белгиланиб нейтрал нуқта дейилади. учбурчак уланишда (7.5-расм) бир фазанинг охири х иккинчи фазанинг бошланиши в билан, иккинчи фазанинг охири у учинчи фазанинг боши с билан, учинчи фазанинг охири z биринчи фазанинг бошланиши а билан уланади. иккала ҳолатда ҳам манба фазаларининг бошланиши а, в, с линия ўтказгичи ёрдамида юлдуз ёки учбурчак шаклида уланган истеъмолчи билан боғланади. манба ва истеъмолчи фазалари бир хил ёки турлича уланишда бўлиши мумкин. манба ва истеъмолчи юлдуз шаклида уланганда, баҳзи ҳолатда нейтрал ўтказгичдан ҳам фойдаланилади. нейтрал нуқталар n1 ва n ни туташтирувчи ўтказгич нейтрал ўтказгич дейилади. манбалари учбурчак ёки нолp ўтказгичсиз юлдуз шаклида боғланган уч фазали занжирлар уч ўтказгичли занжирлар манбаси нейтрал ўтказгичли юлдуз шаклида боғланган занжирлар тўрт ўтказгичли занжирлар деб аталади. уч фазали занжирнинг алоҳида хусусияти унда икки хил кучланиш мавжудлиги. манба ёки истеъмолчи фазаларининг бошланиши ва тугалланиш нуқталари орасидаги кучланиш …
4

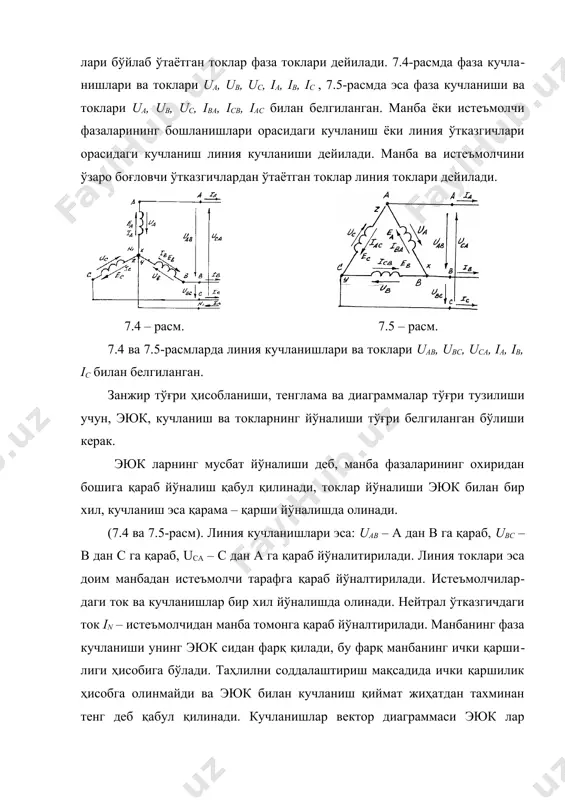

йўналишда олинади. (7.4 ва 7.5-расм). линия кучланишлари эса: uab – а дан в га қараб, ubс – в дан с га қараб, uсa – с дан а га қараб йўналитирилади. линия токлари эса доим манбадан истеъмолчи тарафга қараб йўналтирилади. истеъмолчилардаги ток ва кучланишлар бир хил йўналишда олинади. нейтрал ўтказгичдаги ток in – истеъмолчидан манба томонга қараб йўналтирилади. манбанинг фаза кучланиши унинг эюк сидан фарқ қилади, бу фарқ манбанинг ички қаршилиги ҳисобига бўлади. таҳлилни соддалаштириш мақсадида ички қаршилик ҳисобга олинмайди ва эюк билан кучланиш қиймат жиҳатдан тахминан тенг деб қабул қилинади. кучланишлар вектор диаграммаси эюк лар диаграммасидан фарқ қилмайди (7.6-расм) фаза ва мос линия кучланишларини ўз ичига олган контурлар учун кирхгофнинг иккинчи қонунига биноан (7.4-расм): (7.3) манба кучланишлари вектор диаграммаси (7.6-расм) ва (7.3) ифодага асосан линия кучланишларининг вектор диаграммасини қуриш мумкин. натижада иккита бурчаги 300 ва битта бурчаги 1200 бўлган ҳосил қилувчи томонлар фаза кучланишлари векторлари ва , асоси эса линия …
5
фазаларини учбурчак уланган ҳолатидагига нисбатан марта катта бўлади. 3. тўрт ўтказгичли занжирларда линия ўтказгичлари орасидаги линия кучланишларидан ташқари, линия ўтказгичи ва нейтрал ўтказгич орасида линия кучланишидан марта кичик фаза кучланиши мавжуд. кўриб чиқилгандан, агар линия кучланиши 380 в бўлса фаза кучланиши 220 в, линия кучланиши 220 в бўлса, фаза кучланиши 127 в бўлади. саноат корхоналари истеъмолчилари ва маиший хизмат корхоналари истеъмолчиларининг кучланишлари шу кучланишларга мўлжалланган. тўрт ўтказгичли тармоқлар эса, бир фазали истеъмолчиларни ҳам улаш имкониятни беради. истеъмолчиларни учбурчак шаклида улаш 7.8 - расм уч фазали занжир истеъмолчилари учбурчак шаклида уланганда, истеъмолчининг ҳар бир фазаси иккита линия ўтказигичи билан боғланади. шунинг учун истеъмолчининг тавсифи ва қийматидан қатъий назар истеъмолчининг фаза кучланиши мос равишда линия кучланишига тенг бўлади (7.8-расм). шунинг учун истеъмолчилар учбурчак уланганда фаза истеъмолчилари ёки бир фазали истеъмолчининг номинал кучланиши линия кучланишига тенг бўлиши керак. умумий ҳолда фаза токлари лар линия токлари ларга тенг эмас. кирхгофнинг биринчи қонуни а, в, …
