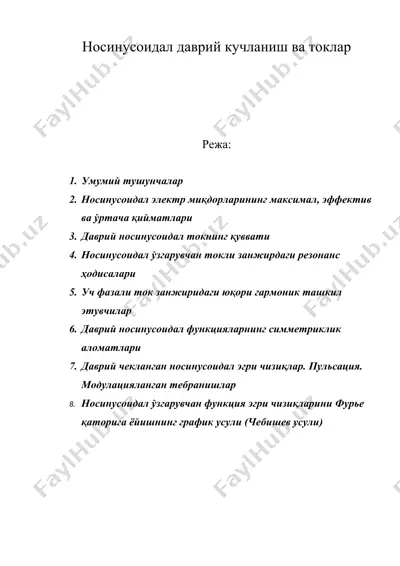

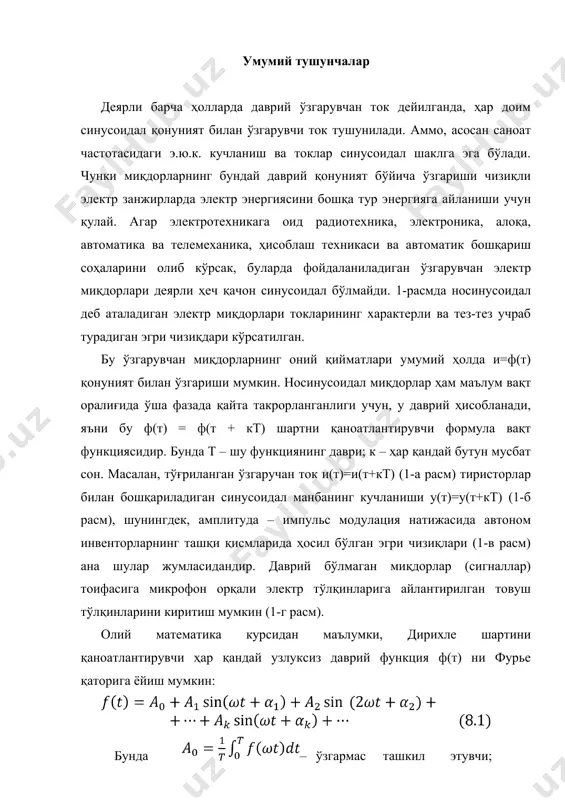

1684652551.doc носинусоидал даврий кучланиш ва токлар режа: 1. умумий тушунчалар 2. носинусоидал электр миқдорларининг максимал, эффектив ва ўртача қийматлари 3. даврий носинусоидал токнинг қуввати 4. носинусоидал ўзгарувчан токли занжирдаги резонанс ҳодисалари 5. уч фазали ток занжиридаги юқори гармоник ташкил этувчилар 6. даврий носинусоидал функцияларнинг симметриклик аломатлари 7. даврий чекланган носинусоидал эгри чизиқлар. пульсация. модулацияланган тебранишлар 8. носинусоидал ўзгарувчан функция эгри чизиқларини фурье қаторига ёйишнинг график усули (чебишев усули) умумий тушунчалар деярли барча ҳолларда даврий ўзгарувчан ток дейилганда, ҳар доим синусоидал қонуният билан ўзгарувчи ток тушунилади. аммо, асосан саноат частотасидаги э.ю.к. кучланиш ва токлар синусоидал шаклга эга бўлади. чунки миқдорларнинг бундай даврий қонуният бўйича ўзгариши чизиқли электр занжирларда электр энергиясини бошқа тур энергияга айланиши учун қулай. агар электротехникага оид радиотехника, электроника, алоқа, автоматика ва телемеханика, ҳисоблаш техникаси ва автоматик бошқариш соҳаларини олиб кўрсак, буларда фойдаланиладиган ўзгарувчан электр миқдорлари деярли ҳеч қачон синусоидал бўлмайди. 1-расмда носинусоидал деб аталадиган электр миқдорлари токларининг характерли …

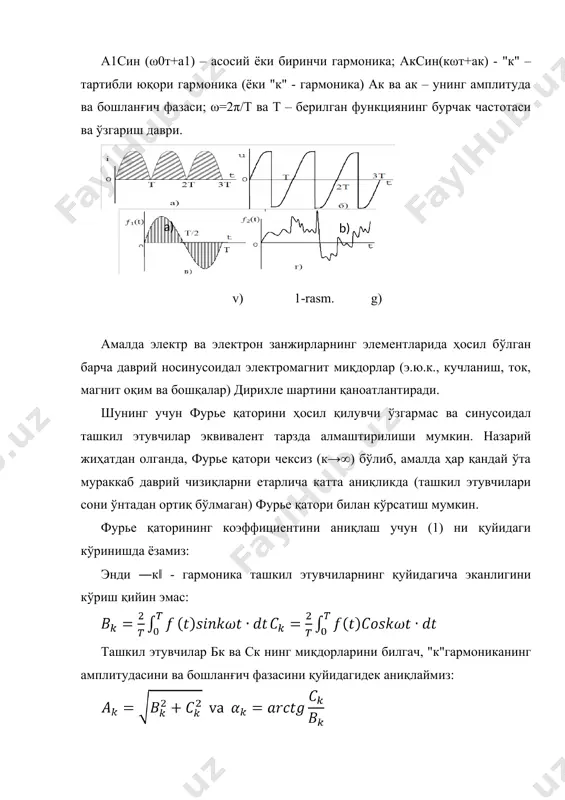

рлар (сигналлар) тоифасига микрофон орқали электр тўлқинларига айлантирилган товуш тўлқинларини киритиш мумкин (1-г расм). олий математика курсидан маълумки, дирихле шартини қаноатлантирувчи ҳар қандай узлуксиз даврий функция ф(т) ни фурье қаторига ёйиш мумкин: бунда – ўзгармас ташкил этувчи; а1син (ω0т+а1) – асосий ёки биринчи гармоника; аксин(кωт+ак) - "к" – тартибли юқори гармоника (ёки "к" - гармоника) ак ва ак – унинг амплитуда ва бошланғич фазаси; ω=2π/т ва т – берилган функциянинг бурчак частотаси ва ўзгариш даври. v) 1-rasm. g) амалда электр ва электрон занжирларнинг элементларида ҳосил бўлган барча даврий носинусоидал электромагнит миқдорлар (э.ю.к., кучланиш, ток, магнит оқим ва бошқалар) дирихле шартини қаноатлантиради. шунинг учун фурье қаторини ҳосил қилувчи ўзгармас ва синусоидал ташкил этувчилар эквивалент тарзда алмаштирилиши мумкин. назарий жиҳатдан олганда, фурье қатори чексиз (к→∞) бўлиб, амалда ҳар қандай ўта мураккаб даврий чизиқларни етарлича катта аниқликда (ташкил этувчилари сони ўнтадан ортиқ бўлмаган) фурье қатори билан кўрсатиш мумкин. фурье қаторининг коэффициентини аниқлаш учун …

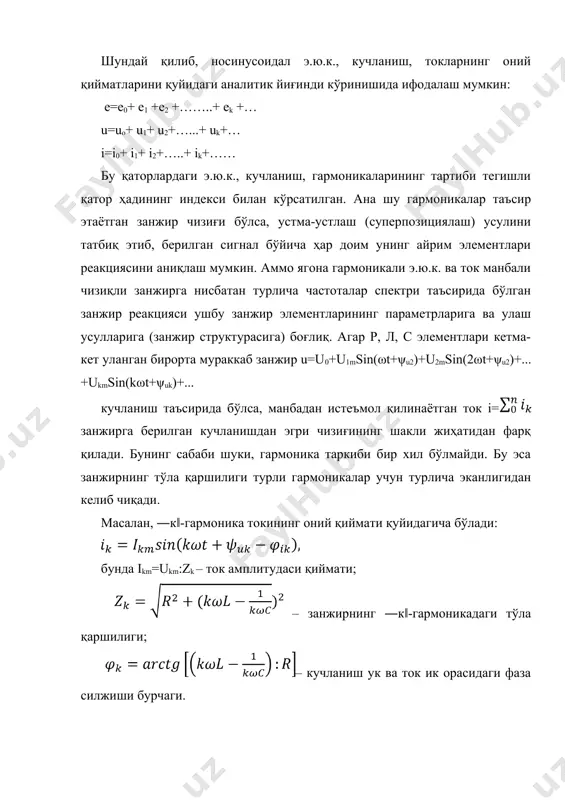

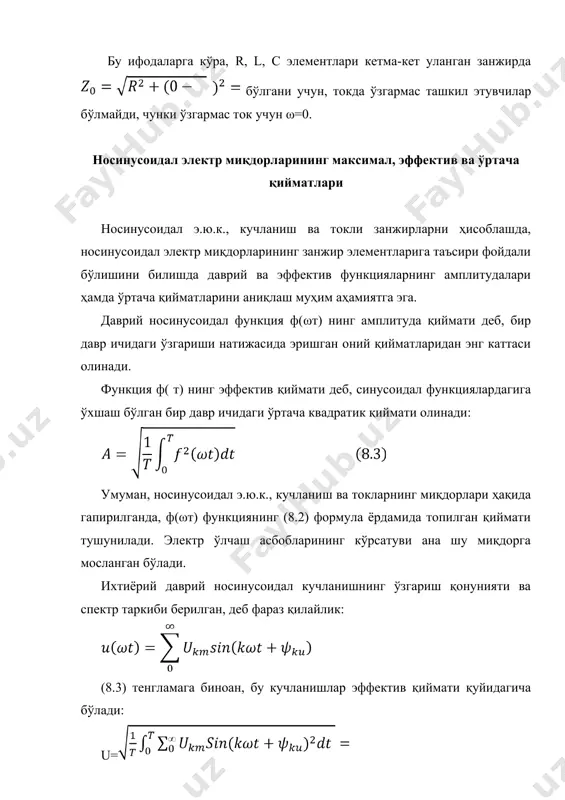

цияси ушбу занжир элементларининг параметрларига ва улаш усулларига (занжир структурасига) боғлиқ. агар р, л, с элементлари кетма-кет уланган бирорта мураккаб занжир u=u0+u1msin(ωt+ψu2)+u2msin(2ωt+ψu2)+...+ukmsin(kωt+ψuk)+... кучланиш таъсирида бўлса, манбадан истеъмол қилинаётган ток i= занжирга берилган кучланишдан эгри чизиғининг шакли жиҳатидан фарқ қилади. бунинг сабаби шуки, гармоника таркиби бир хил бўлмайди. бу эса занжирнинг тўла қаршилиги турли гармоникалар учун турлича эканлигидан келиб чиқади. масалан, ―к‖-гармоника токининг оний қиймати қуйидагича бўлади: бунда ikm=ukm:zk – ток амплитудаси қиймати; – занжирнинг ―к‖-гармоникадаги тўла қаршилиги; – кучланиш ук ва ток ик орасидаги фаза силжиши бурчаги. бу ифодаларга кўра, r, l, c элементлари кетма-кет уланган занжирда бўлгани учун, токда ўзгармас ташкил этувчилар бўлмайди, чунки ўзгармас ток учун ω=0. носинусоидал электр миқдорларининг максимал, эффектив ва ўртача қийматлари носинусоидал э.ю.к., кучланиш ва токли занжирларни ҳисоблашда, носинусоидал электр миқдорларининг занжир элементларига таъсири фойдали бўлишини билишда даврий ва эффектив функцияларнинг амплитудалари ҳамда ўртача қийматларини аниқлаш муҳим аҳамиятга эга. даврий носинусоидал функция ф(ωт) нинг …

ак, берилган кучланиш эффектив қийматини квадрати энди қуйидагича бўлади: чунки ҳар бир кω частотали гармониканинг эффектив кучланиши: uk агар кучланиш қуйидаги кўринишда берилган бўлса, u=u0+u1msin(ωt+ψ1u)+u2msin(2ωt+ψ2u)+...+ukmsin(kωt+ψku)+... у ҳолда эффектив қиймати (8.5) га биноан, 2-rasm. u= (8.6) э.ю.к. ва токларнинг эффектив қийматлари шунга ўхшаш йўл билан ҳисоблаб топилади: e= i= носинусоидал даврий функция ф(ωт) нинг ўртача қиймати умумий ҳолда яъни бу қиймат асоси т даврга тенг бўлган шартли тўғри тўртбурчакликнинг баландлигига баробар. бу тўғри тўртбурчакнинг юзаси эса (ωт2 –ωт1) = ωт оралиғида ф(ωт) эгри чизиқ билан чегараланган юзаларнинг арифметик йиғиндисига тенг. агар ф(ωт) эгри чизиқ ωт ўқига нисбатан симметрик бўлса: (8.10) 1-мисол. 2-расмда электр занжирига у(ωт) = 60+(100син • 100т) + 80син (300т - 60°) б носинусоидал кучланиш берилган. занжирнинг параметрлари r1 =8 om: r2=12 om, l=0,16 g va c=50 mkφ бўлса, занжир қисмларидаги токларнинг оний ва эффектив қийматлари аниқлансин. ечиш. 1. аввал р2 ни ғалтак л2 нинг тўла қаршилиги з2 нинг …

тармоқдаги комплекс ток и3 гармоник ташкил этувчилар бўйича қуйидагича аниқланади: i2(0) = i 3(0) = бу токнинг оний ва эффектив қийматлари: 8. занжирнинг кириш қисмларидаги кучланишнинг эффектив қиймати: u= даврий носинусоидал токнинг қуввати занжирдаги (ёки унинг айрим қисмларидаги) ўзгарувчан кучланишнинг оний қуввати ток и билан (эгри чизиқ шаклидан қатъи назар) у ҳосил қилган кучланиш у тушувининг кўпайтмасига тенг, яъни ρ=уи. бу қувватнинг бир давр ичидаги ўртача қиймати ёки актив қувват: агар носинусоидал ўзгарувчан кучланиш ва ток қийматини иккита тригонометрик қаторга ёйсак, қувват қуйидагича ифодаланади: турли қω ва сω частоталарнинг синус ташкил этувчилари йиғиндиларининг интеграли нолга тенг бўлгани учун яъни даврий носинусоидал ўзгарувчан токнинг актив қуввати кучланиш ва ток спектрларига кирувчи ўзгармас ва ташкил этувчи барча гармоникларнинг актив қувватлари йиғиндисига тенг. синусоидал токдагига ўхшаш, яна тўла ва реактив қувватлар ҳақидаги тушунчани киритамиз: актив қувватнинг тўла қувватга нисбатини α билан белгиласак, бўлади ва уни “даврий носинусоидал ўзгарувчан токли занжирнинг қувват коэффициенти” деб …
