1543677108_73001.docx ) sin( 2 1 1 p w - × = - = t e dt d ф w e о ò = d ф ò - × × - dt t w e ) sin( 2 1 1 p w ) 2 sin( 2 1 1 p w w - × × - = t w e ф о ) 2 sin( p w - × = t ф ф m о 1 1 2 w f е ф т × × × = p п 1 1 1 44 , 4 ф w f e × = п 2 1 2 44 , 4 ф w f e × × = 2 1 2 1 w w е е k = = 2 1 e e о т f ф × 44 , 4 п о о r w i ф m m 1 × = 1 w …

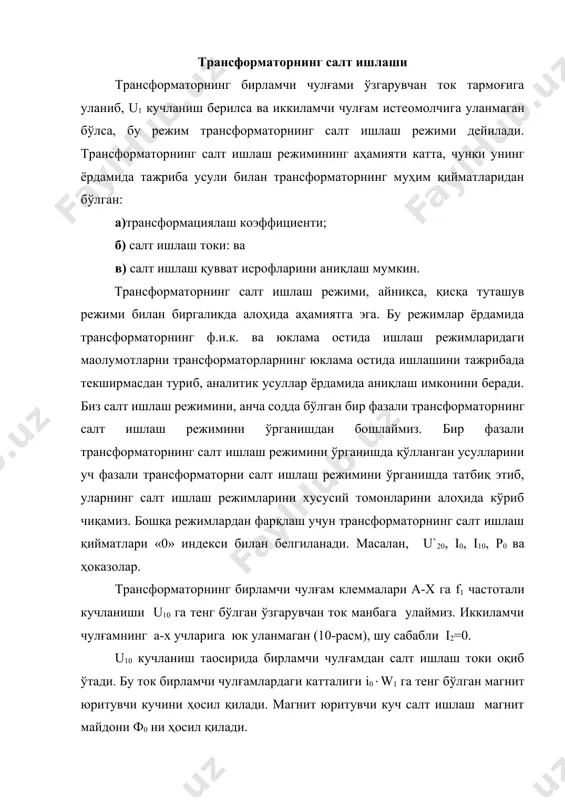

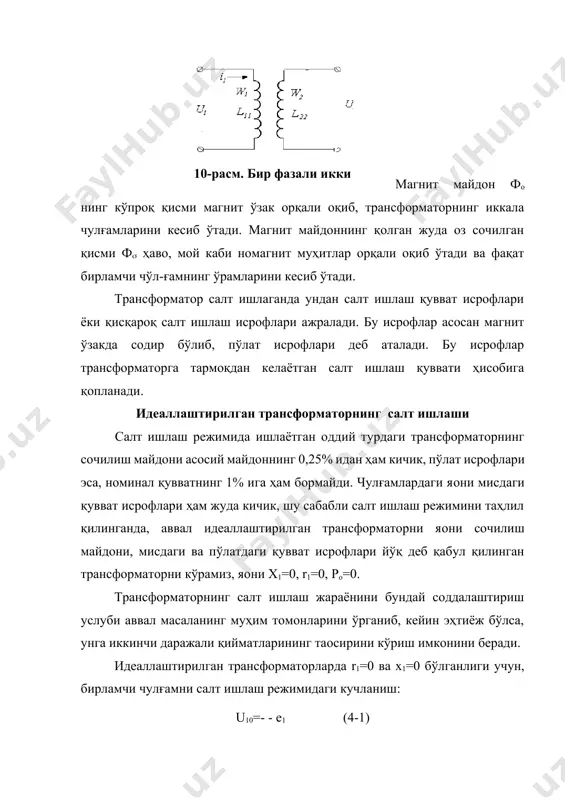

мида аниқлаш имконини беради. биз салт ишлаш режимини, анча содда бўлган бир фазали трансформаторнинг салт ишлаш режимини ўрганишдан бошлаймиз. бир фазали трансформаторнинг салт ишлаш режимини ўрганишда қўлланган усулларини уч фазали трансформаторни салт ишлаш режимини ўрганишда татбиқ этиб, уларнинг салт ишлаш режимларини хусусий томонларини алоҳида кўриб чиқамиз. бошқа режимлардан фарқлаш учун трансформаторнинг салт ишлаш қийматлари «0» индекси билан белгиланади. масалан, u`20, i0, i10, р0 ва ҳоказолар. трансформаторнинг бирламчи чулғам клеммалари а-х га f1 частотали кучланиши u10 га тенг бўлган ўзгарувчан ток манбага улаймиз. иккиламчи чулғамнинг а-х учларига юк уланмаган (10-расм), шу сабабли i2=0. u10 кучланиш таoсирида бирламчи чулғамдан салт ишлаш токи оқиб ўтади. бу ток бирламчи чулғамлардаги катталиги i0w1 га тенг бўлган магнит юритувчи кучини ҳосил қилади. магнит юритувчи куч салт ишлаш магнит майдони ф0 ни ҳосил қилади. 2 10-расм. бир фазали икки чулғамли трансформаторнинг салт ишлаш схемаси. магнит майдон фо нинг кўпроқ қисми магнит ўзак орқали оқиб, трансформаторнинг иккала чулғамларини …

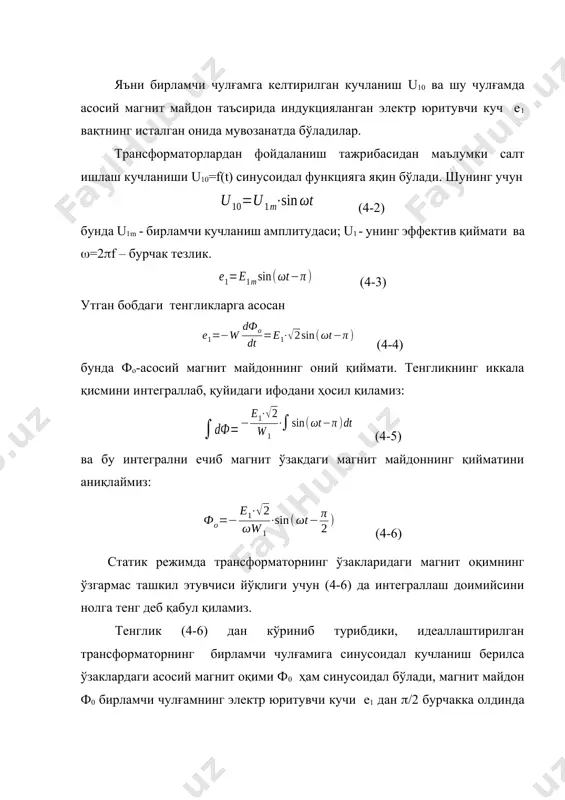

ул қилинган трансформаторни кўрамиз, яoни х1=0, r1=0, ро=0. трансформаторнинг салт ишлаш жараёнини бундай соддалаштириш услуби аввал масаланинг муҳим томонларини ўрганиб, кейин эҳтиёж бўлса, унга иккинчи даражали қийматларининг таoсирини кўриш имконини беради. идеаллаштирилган трансформаторларда r1=0 ва х1=0 бўлганлиги учун, бирламчи чулғамни салт ишлаш режимидаги кучланиш: u10=- - е1 (4-1) яъни бирламчи чулғамга келтирилган кучланиш u10 ва шу чулғамда асосий магнит майдон таъсирида индукцияланган электр юритувчи куч е1 вақтнинг исталган онида мувозанатда бўладилар. трансформаторлардан фойдаланиш тажрибасидан маълумки салт ишлаш кучланиши u10=f(t) синусоидал функцияга яқин бўлади. шунинг учун (4-2) бунда u1m - бирламчи кучланиш амплитудаси; u1 - унинг эффектив қиймати ва =2f – бурчак тезлик. (4-3) утган бобдаги тенгликларга асосан (4-4) бунда фо-асосий магнит майдоннинг оний қиймати. тенгликнинг иккала қисмини интеграллаб, қуйидаги ифодани ҳосил қиламиз: (4-5) ва бу интегрални ечиб магнит ўзакдаги магнит майдоннинг қийматини аниқлаймиз: (4-6) статик режимда трансформаторнинг ўзакларидаги магнит оқимнинг ўзгармас ташкил этувчиси йўқлиги учун (4-6) да интеграллаш доимийсини нолга …

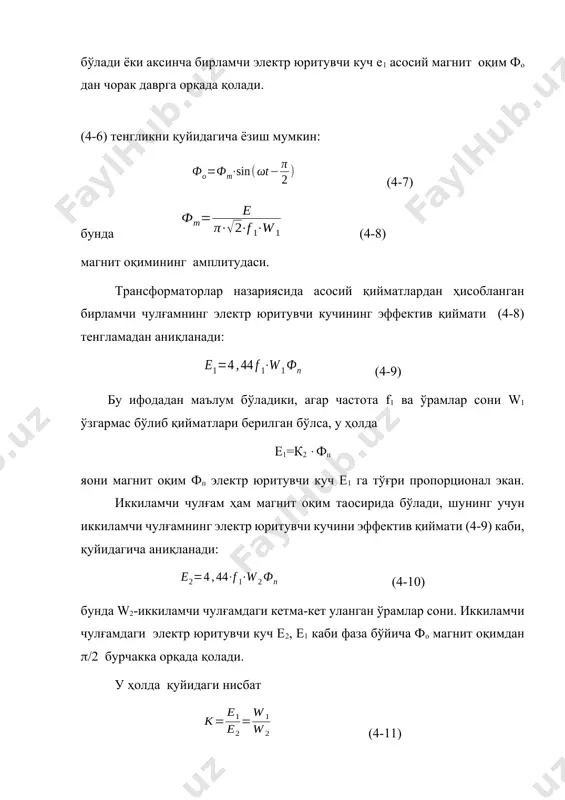

га тўғри пропорционал экан. иккиламчи чулғам ҳам магнит оқим таoсирида бўлади, шунинг учун иккиламчи чулғамнинг электр юритувчи кучини эффектив қиймати (4-9) каби, қуйидагича аниқланади: (4-10) бунда w2-иккиламчи чулғамдаги кетма-кет уланган ўрамлар сони. иккиламчи чулғамдаги электр юритувчи куч е2, е1 каби фаза бўйича фо магнит оқимдан /2 бурчакка орқада қолади. у ҳолда қуйидаги нисбат (4-11) юқоридаги (3-11) нисбат каби трансформаторнинг кучланишларини трансформациялаш коэффициенти ёки қисқароқ-трансформациялаш коэффициенти дейилади. одатда трансформациялаш коэффициентини аниқлашда, чулғамларнинг қайси бири бирламчи ва қайси бири иккиламчи эканлигидан қатoий назар, е1 ва е2 ларнинг каттасини кичигига нисбати олинади. юқоридаги (4-9) ва (4-11) тенгликлардан трансформаторнинг хусусиятларини характерловчи асосий қийматлардан бири бўлган битта ўрамдаги электр юритувчи кучнинг қийматини аниқлаш мумкин: еўр= (4-12) магнит занжирининг қонунига асосан (4-13) бунда - магнитловчи ток ҳосил қилган магнит юритувчи куч; rп – магнит ўзакнинг магнит қаршилиги (пўлатнинг қаршилиги ва ўзак ўрамларини қаршилигидан иборат). носинусоидал магнитловчи ток ни гармоник қаторга, ёйиб асосий ва юқори гармоникаларни аниқлаш …

л га етганда im3/im1 нисбатнинг қиймати 50% га етиб, магнитловчи ток эгри чизиғининг шакли чўққисимон кўринишда бўлади. салт ишлаш токининг таркибидаги гармоникаларнинг амплитудалари маoлум бўлса умумий магнитловчи токнинг эффектив қийматини аниқлаш мумкин. (4-14) хақиқий трансформаторнинг салт ишлаши хақиқий трансформаторнинг асосий жараёнларини ўрганишда идеаллаштирилган трансформаторни ўрганишда ҳисобга олинмаган сочилиш майдонини ва пўлатдаги қувват исрофларини ҳисобга олинади. бирламчи чулғамнинг сочилиш майдони шу чулғамда сочилиш электр юритувчи кучини индукциялайди. салт ишлаш қувват исрофи (пўлат исрофи) трансформаторнинг тармоқдан қабул қилиб олаётган ро қуввати ҳисобига қопланади ва бир фазали трансформаторларда ро=u1iоа га тенг деб қабул қилинади. бунда iоа - салт ишлаш токининг актив ташкил этувчисини эффектив қиймати. шундай қилиб реал трансформаторнинг салт ишлаш токи иккита ташкил этувчидан иборат: а) асосий магнит майдонни ҳосил қилувчи, эффектив қиймати iо га тенг бўлган магнитловчи ток; б) актив ташкил этувчи iоа вектор диаграммада iо нинг йуналиши фо нинг йуналиши билан мос келади. тўла магнитловчи носинусоидал ток нинг эффектив қийматини …
