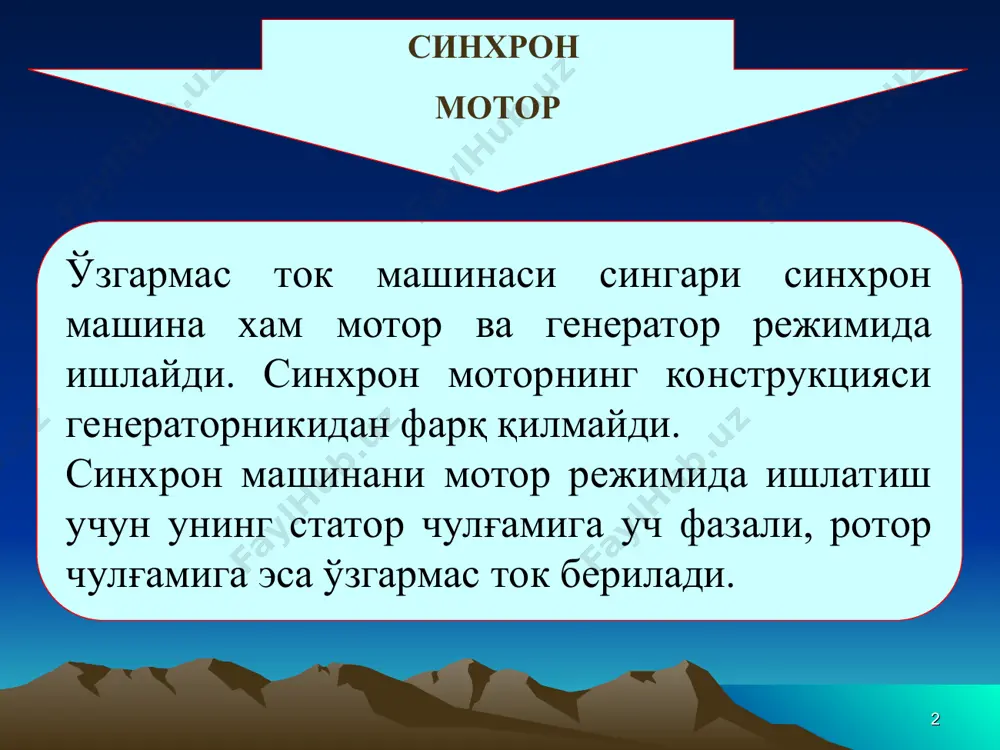

1681037292.ppt айл/мин. , 60 p f п = 0 = q 0 > q q 0 90 > q синхрон моторнинг тузилиши ва ишлаши * мавзу: синхрон моторнинг тузилиши ва ишлаши мавзу буйича режа: умумий тушунчалар. синхрон мотор. синхрон моторнинг тузилиши. синхрон моторнинг ишлаши. * ўзгармас ток машинаси сингари синхрон машина хам мотор ва генератор режимида ишлайди. синхрон моторнинг конструкцияси генераторникидан фарқ қилмайди. синхрон машинани мотор режимида ишлатиш учун унинг статор чулғамига уч фазали, ротор чулғамига эса ўзгармас ток берилади. синхрон мотор * бунда f - ўзгарувчан токнинг частотаси; p-статор чулғамига берилган токдан ҳосил бўлган магнит майдоннинг жуфт қутблар сони. синхрон мотор статор чулғамига берилган уч фазали токда айланувчи магнит майдон ҳосил бўлиб, унинг тезлиги қуйидагича бўлади. * статордаги айланувчи магнит майдони билан ротордаги токнинг ўзаро таъсири натижасида электромагнит момент ҳосил бўлади. электромагнит моментнинг таъсирида мотор ротори статордаги айланувчи магнит майдон йўналишида айлана бошлайди. статордаги айланувчи магнит майдон n ёки …

сая бошлайди. бундай режимда моторни ишлатиш мумкин эмас. * 2-расм. синхрон моторнинг механик характеристикаси. айлантирувчи моментнинг узгариши n=60f/p=const бўлгани туфайли синхрон моторнинг механик характеристикаси абцисса ўқига параллел бўлган тўғри чизиқ билан ифодаланади, яъни унинг частотаси юкламага боғлиқ бўлмайди. синхрон мотор афзаллиги сosφ=1 гача ишлай олади. * 3-расм. синхрон моторнинг бурчак характеристикаси. * 4-расм. аён қутбли синхрон моторнинг бурчак характеристикаси. * 5-расм. синхрон моторни ишга тушириш схемаси. * синхрон моторнинг ишга тушириш токи iишт=(3-8)iн бўлиб, ишга тушириш моменти эса мишт=(0,5-2)мн бўлади. юкори частотали моторда iишт нинг киймати паст частотали моторга нисбатан катта булади. катта кувватли синхрон моторларни ишга туширишда, электр тармогидаги кучланиш хам статор чулгамига таъсир этадиган динамик кучларни камайтириш учун, уларни реактор ёки автотрансформатор оркали уланади. натижада, статор чулгамига бериладиган кучланиш номиналга нисбатан пасайиб, iишт киймати хам бирмунча пасайтирилади.

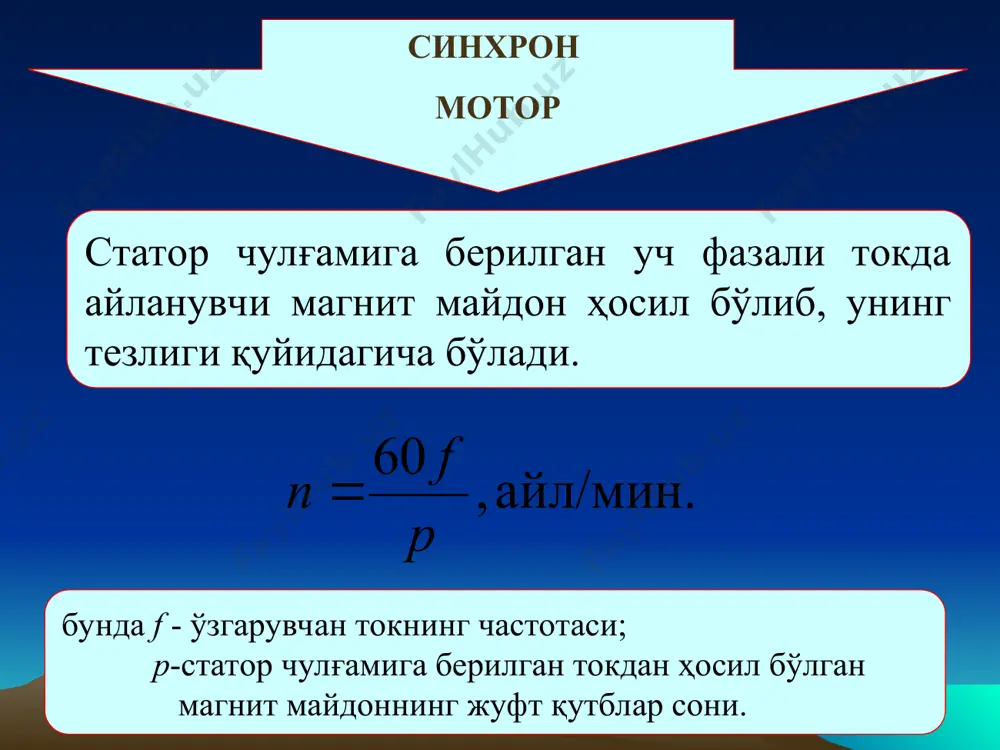

синхрон моторнинг тузилиши ва ишлаши - Page 3

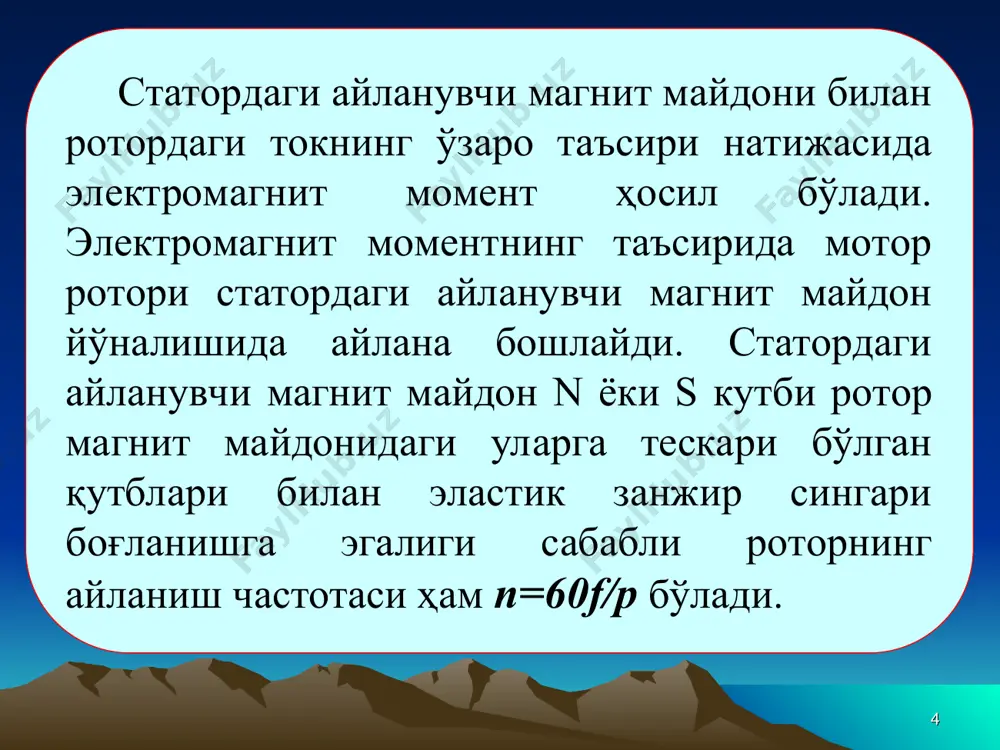

синхрон моторнинг тузилиши ва ишлаши - Page 4

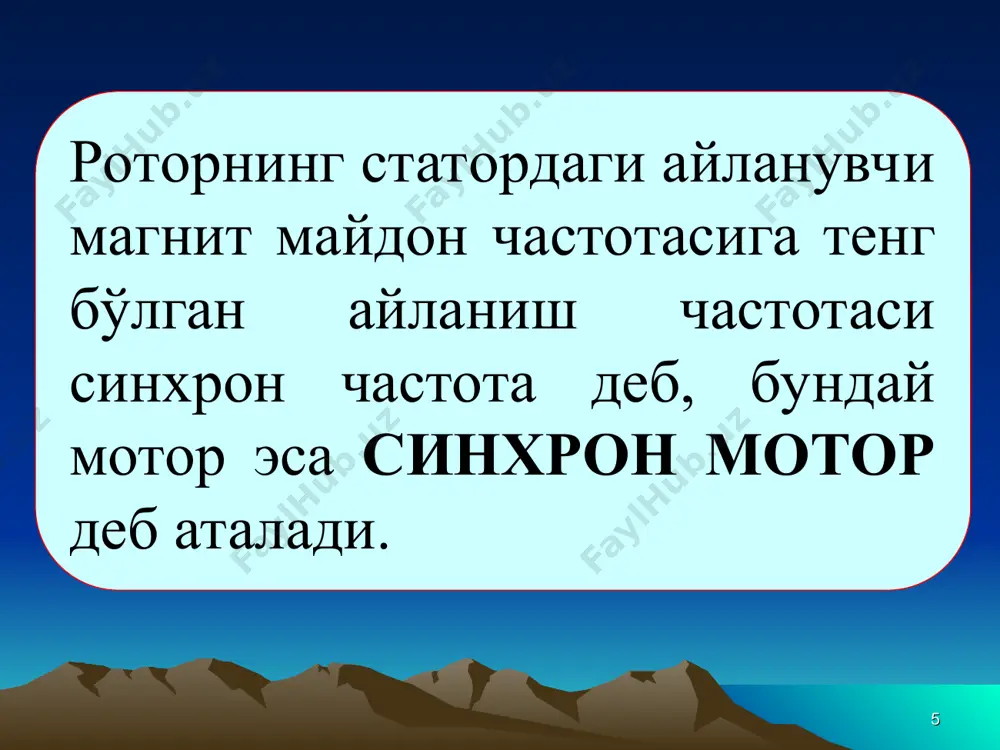

синхрон моторнинг тузилиши ва ишлаши - Page 5
