асинхрон моторнинг иш режимлари

PPTX 1.6 MB Free download

Page preview (5 pages)

Scroll down 👇

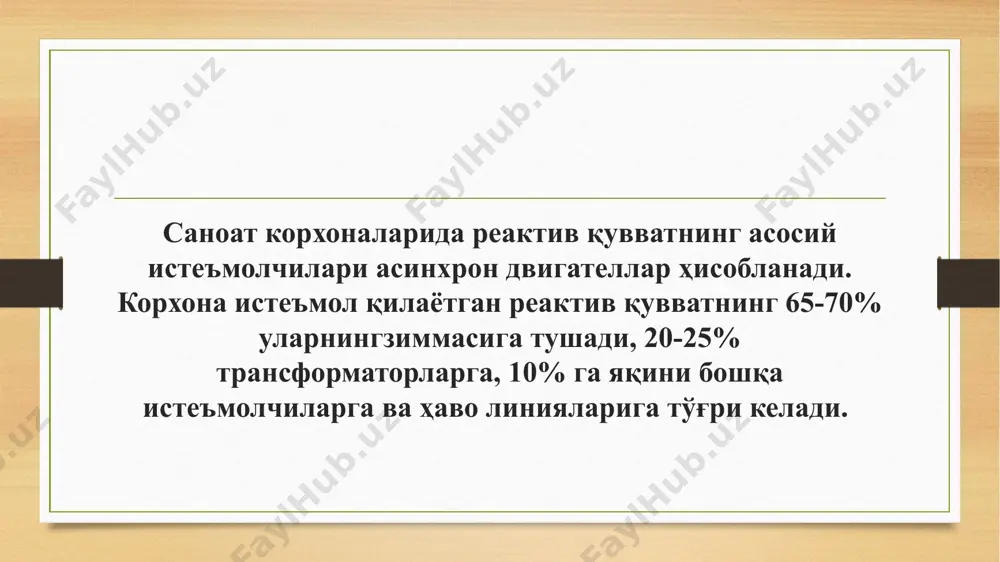

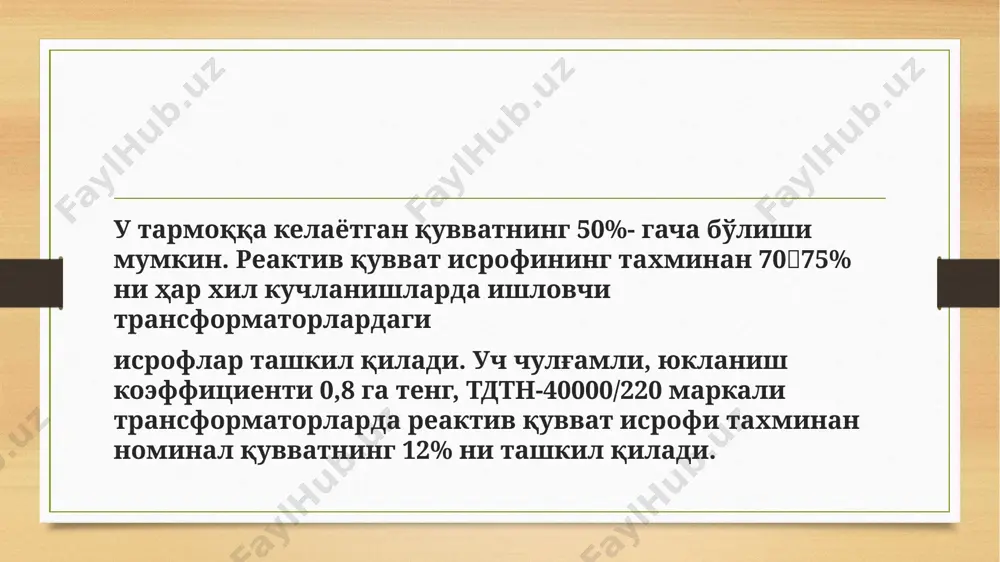

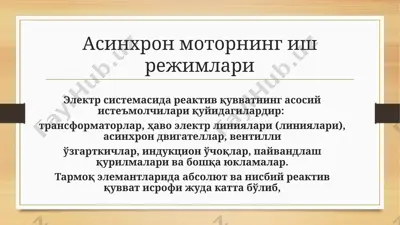

1705505617.pptx /docprops/thumbnail.jpeg асинхрон моторнинг иш режимлари асинхрон моторнинг иш режимлари электр системасида реактив қувватнинг асосий истеъмолчилари қуйидагилардир: трансформаторлар, ҳаво электр линиялари (линиялари), асинхрон двигателлар, вентилли ўзгарткичлар, индукцион ўчоқлар, пайвандлаш қурилмалари ва бошқа юкламалар. тармоқ элемантларида абсолют ва нисбий реактив қувват исрофи жуда катта бўлиб, у тармоққа келаётган қувватнинг 50%- гача бўлиши мумкин. реактив қувват исрофининг тахминан 7075% ни ҳар хил кучланишларда ишловчи трансформаторлардаги исрофлар ташкил қилади. уч чулғамли, юкланиш коэффициенти 0,8 га тенг, тдтн-40000/220 маркали трансформаторларда реактив қувват исрофи тахминан номинал қувватнинг 12% ни ташкил қилади. саноат корхоналарида реактив қувватнинг асосий истеъмолчилари асинхрон двигателлар ҳисобланади. корхона истеъмол қилаётган реактив қувватнинг 65-70% уларнингзиммасига тушади, 20-25% трансформаторларга, 10% га яқини бошқа истеъмолчиларга ва ҳаво линияларига тўғри келади. (9.2) ифодага биноан истеъмол қилинаётган умумий ре- актив қувват қуйидагига тенг: qи =qю +q . бу ерда qю – юкламанинг умумий реактив қуввати; q- умумий реактив қувват исрофи. юклманинг умумий реактив қуввати ўз навбатида қуйидагига …

им ўтказувчанликларида ишлаб чиқарилаётган реактив қувватнинг тахминий қийматларини қуйидагича қабул қилиш мумкин: qл0,1sл, qс0,1sл; бу қийматларнинг ишоралари ҳар хил бўлади: +jqл –j2qс =0 бундан qсqл келиб чиқади. 110-150 кв кучланишли ҳаво линиялари учун бу деярли қатъий тенгликдир. бундай ҳолда линия бўйлаб натурал қувват узатилади. к та параллел ишловчи трансформаторларда реактив қувват исрофи: qт=ksном•uk %/100 бу тахминан қуйидагига тенг: qт0,1кsном=0,1sн; бу ерда sк=ksном . m та трансформация поғонасига эга бўлган тармоқларда трансформаторлардаги реактив қувват исрофи тахминан қуйидагига тенг: qт=0,1msк . ҳар қандай электр тармоғини лойиҳалаштирганда тўла қувват баланси сақланиши керак (номинал ҳолат сақланиши шарти билан). бунда бутун система учун, шунингдек, зарур реактив қувват резервига эга бўлган ҳар бир тугун учун ҳам реактив қувват баланси таъминланиши шарт. реактив қувват балансини тармоқнинг ҳар бир (хусусий) ҳолати учун алоҳида кўриб чиқилади. булар қуйидаги ҳолатлардир: а) энг катта реактив юклама ҳолати (реактив қувватни энг кўп истеъмол қиладиган ва компенсацияловчи қурилмалар қувватининг энг кўп зарурати бўлган …

adan aniqlanadi: p = —~— , bunda:f— taʼminlovchi tok chastotasi; r — mashina qutblari soni; s— sirpanish, yaʼni rotor nisbiy tezligining statorning aylanuvchi magnit maydoniga nisbatan orqada qolishini koʻrsatuvchi son. aylanish tezligini tok chastotasi, qutblar soni va sirpanishga taʼsir etib oʻzgartirish mumkin. tok chastotasini oʻzgartirish energiya iyerofini cheklagan holda tezlikni ravon oʻzgartirishga imkon beradi. shuning uchun chastota boʻyicha boshqariluvchi asinxron elektr dvigatelni yaratish asosiy muammolardan biriga aylangan. asinxron elektr dvigatel elektr yuritmalarda asosiy dvigatel sifatida ishlatiladi. quvvati bir necha vt dan oʻnlab mvt gacha boʻladi. asinxron dvigatellar "arago-lens diski" xodisasi asosida ishlaydi. image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image3.png image4.png

асинхрон моторнинг иш режимлари - Page 4

асинхрон моторнинг иш режимлари - Page 5
