асинхрон машиналар

PPTX 1.1 MB Free download

Page preview (5 pages)

Scroll down 👇

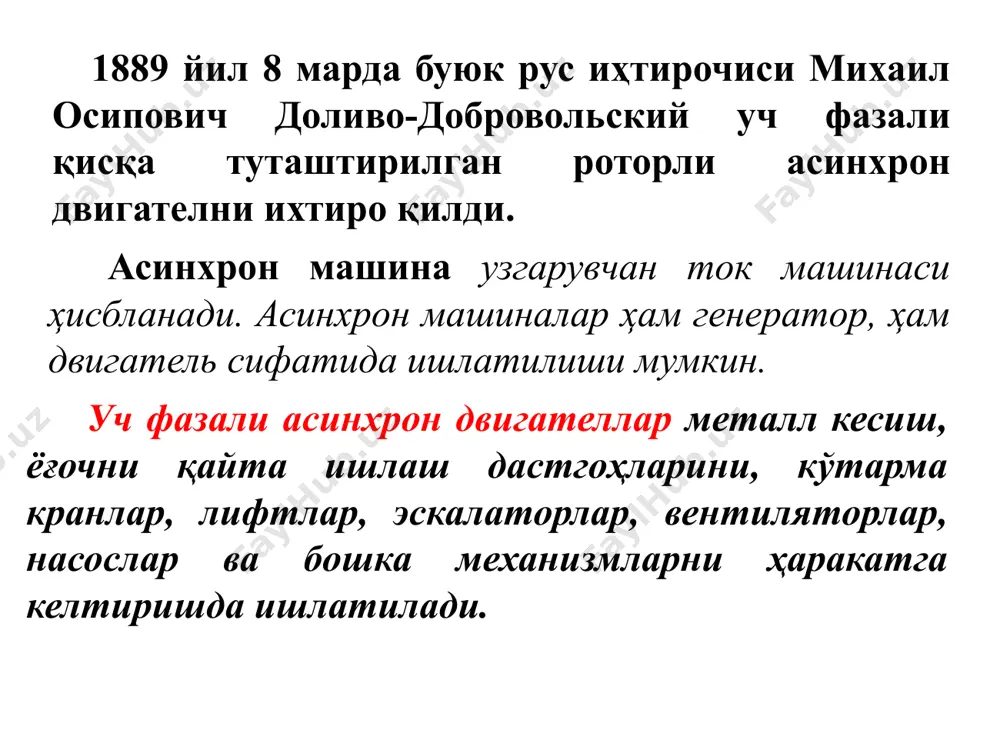

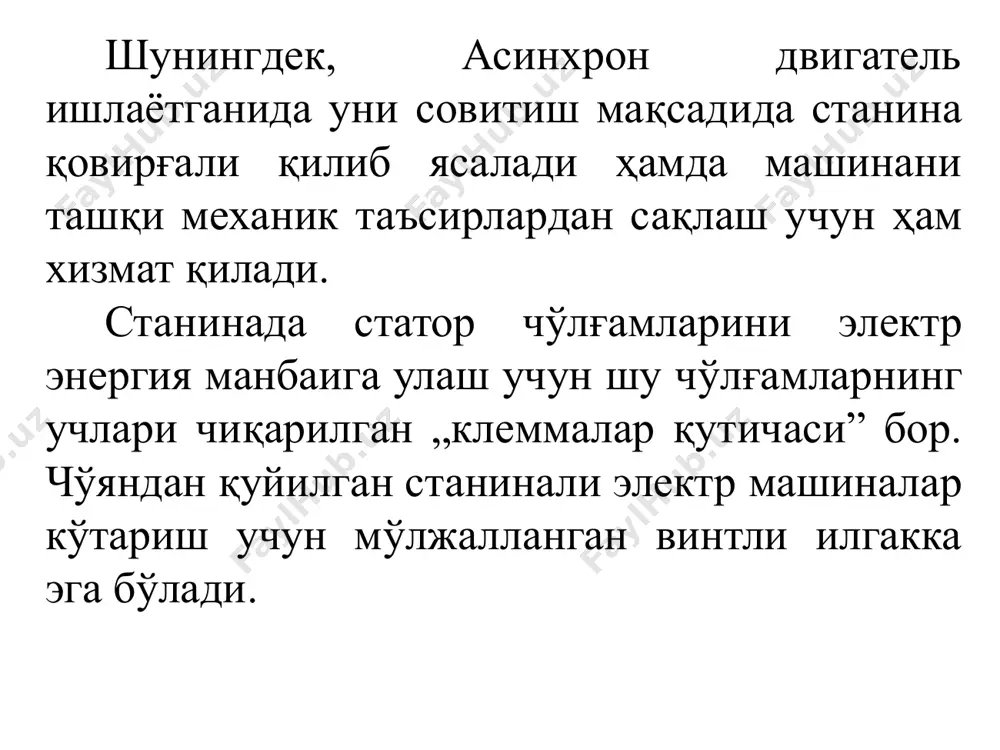

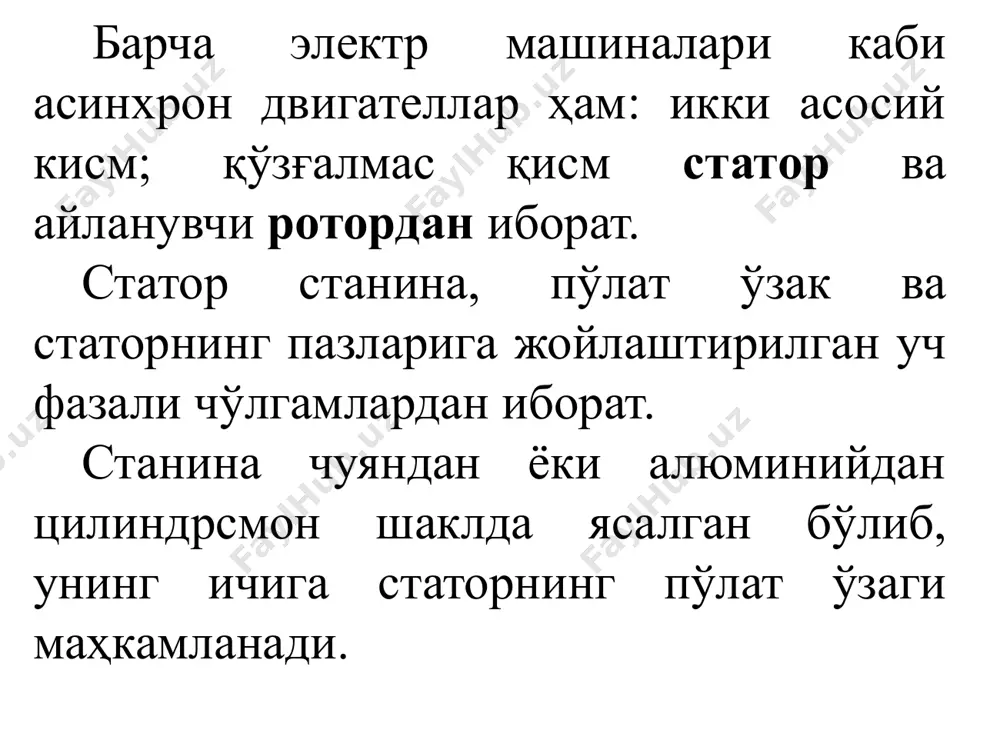

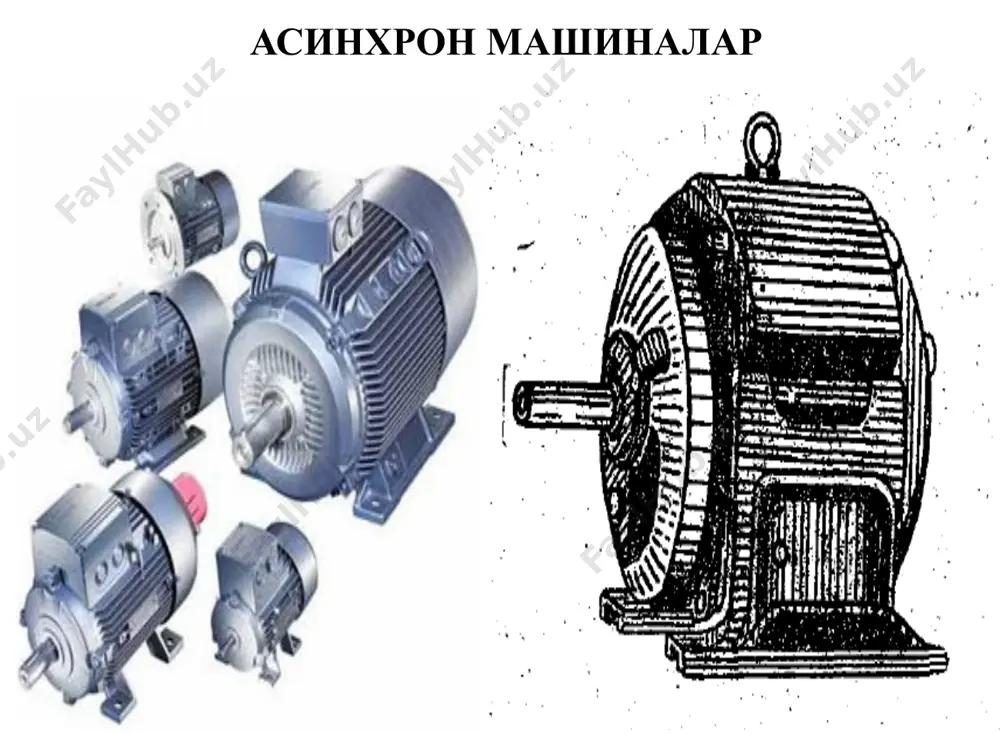

1680852656.pptx % 100 1 2 1 × - = n n n s /docprops/thumbnail.jpeg асинхрон машиналар arxiv.uz асинхрон машиналар асинхрон машина узгарувчан ток машинаси ҳисбланади. асинхрон машиналар ҳам генератор, ҳам двигатель сифатида ишлатилиши мумкин. уч фазали асинхрон двигателлар металл кесиш, ёғочни қайта ишлаш дастгоҳларини, кўтарма кранлар, лифтлар, эскалаторлар, вентиляторлар, насослар ва бошка механизмларни ҳаракатга келтиришда ишлатилади. 1889 йил 8 марда буюк рус иҳтирочиси михаил осипович доливо-добровольский уч фазали қисқа туташтирилган роторли асинхрон двигателни ихтиро қилди. асинхрон машиналар барча электр машиналари каби асинхрон двигателлар ҳам: икки асосий кисм; қўзғалмас қисм статор ва айланувчи ротордан иборат. статор станина, пўлат ўзак ва статорнинг пазларига жойлаштирилган уч фазали чўлгамлардан иборат. станина чуяндан ёки алюминийдан цилиндрсмон шаклда ясалган бўлиб, унинг ичига статорнинг пўлат ўзаги маҳкамланади. шунингдек, асинхрон двигатель ишлаётганида уни совитиш мақсадида станина қовирғали қилиб ясалади ҳамда машинани ташқи механик таъсирлардан сақлаш учун ҳам хизмат қилади. станинада статор чўлғамларини электр энергия манбаига улаш учун шу …

телнинг айланиш ўқига маҳкамланган бўлиб унинг пўлат ўзаги ҳам статорники каби қалинлиги 0,35 ёки 0,5 мм ли электротехник пўлат пластиналар тўпламадан иборат. пўлат ўзак пластиналирининг устки юзасида пазлар ўйилган бўлиб уларнинг конфигурацияси турлича бўлишн мумкин. пўлат ўзак двигателнинг ўқига маҳкамланади. пўлат ўзак пластинкаларидаги пазлар ротор ариқчаларини ташкил этиб, унга ротор чулғамлари жойлаштирилади. асинхрон двигателлар ротор чулғамларининг тузилишига қараб иккига бўлинади, двигателнинг номига эса шу чулғам номи қўшиб айтилади. асинхрон двигателлар ротор чулғамларининг тузилишига қараб иккига бўлинади, двигателнинг номига эса шу чулғам номи қўшиб айтилади. чулғамлари, қисқа туташтирилган ротор бундай двигатель эса қисқа туташтирилган асинхрон двигатель фаза чулғамли ротор, бундай двигатель эса фаза роторли асинхрон двигатель агар пўлат ўзак ариқчаларига алюминийдан ясалган стерженлар жойлаштирилиб, уларнинг учлари алюминий ҳалқалар билан бириктирилса, бундай ротор чулғамлари, қисқа туташтирилган ротор дейилади. бундай двигатель эса қисқа туташтирилган роторли асинхрон двигатель деб номланади. иссиқ шароитларда ишлатиладиган двигателларнинг совитилишини яхшилаш мақсадида ротор ўқига шамоллатиш парракчалари ўрнатилади. куввати 100 …

икда ротор токини бошқариш учун хизмат қилади. 19 қуйидаги расмда фаза роторли асинхрон двигатель келтирилган қирқими бўйича: 1 – станина, 2 – статор обмоткаси, 3 – ротор, 4 – халқа контактлари, 5 – пўткалари. асинхрон машиналар фаза роторли асинхрон двигателни электрик схемаси ҳамда (а) шартли график тасвирланиши (б) : 1-статор, 2-ротор, 3-пўтканинг контакт хақалари, 4-ишга тушириш реостатлари. статорда n1, тезлик билан айланаётган айланувчан магнит майдонининг оқими ф1, ротор чулғамларини кесиб ўтиб, электромагнит индукция қонунига асосан, ротор чулғамларида эюк индукциялайди. эюк, ўз навбатида, ротор токини хосил қилади. айланувчан магнит майдонининг ўқ чизиғида жойлашган ротор чўлғамидаги токнинг йўналиши кўрсатилган. ротор токи, ўз навбатида, ротор чулғами атрофида ф2 магнит оқи мини хосил қилади. ротор чулғаминйнг магнит оқими ф2 статорнинг магнит оқими ф1, га қўшилиб, двигателнинг умумий магнит майдони оқимини ҳосил қилади. натижада деформацияланган магнит майдонида жойлашган ротор чўлғамларига f жуфт куч таъсир эта бошлайди. шундай қилиб, шимолий n қутб остида жойлашган барча ўтказгичларга …

маслиги туфайли (n2<n1) бундай электр машиналар асинхрон (тезликлари бир хил эмас) машиналар деб номланган. pоторнинг сирпаниши ва айланиш тезлиги. ротор айланиш тезлигининг статор магнит майдонининг айланиш тезлигидан орқада қoлиши роторнинг сирпаниши, дейилади. у s ҳарфи билан белгиланиб, қуйидагича ифодаланади: (1) (1) ифодадан двигатель роторининг айланиш тезлиги n2=n1(1-s) ни аниқлаш мумкин. тезликлар фарқига роторнинг сирпаниш тезлиги дейилиб, қуйидагича ифодаланади: ns = n1 – n2. двигателнинг ишлаш жараёнида сирпаниш қиймати 0 дан, 1 гача ўзгаради, двигагелни ишга тушириш пайтида роторнинг айланиш тезлиги n2=0 бўлгани учун s=1 бўлади. двигателларнинг номинал сирпаниши sном=0,03-0,06 қийматни ёки (3-6)% ни ташкил этади. агар двигателнинг номинал айланиш тезлиги берилган бўлса, сирпанишнинг қиймати бўйича айланувчан магнит майдонининг тезлигини топиш мумкин. image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.wmf oleobject1.bin
