1403960789_49695.doc p f n 60 0 = 0 1 0 n n n s - = 60 ) ( 1 0 2 p n n f - = 60 60 ) ( 1 1 1 1 0 2 f s n n n n f × = × - = 60 1 1 p n f = s f f ¢ × = 1 2 ф w f e 2 1 2 44 , 4 = ¢ s е е 2 2 ¢ = s x l f l w x l ¢ ¢ = = = 2 2 2 2 2 2 p l f x 1 2 2 p = ¢ 2 2 2 2 2 ) ( xs r s е z e i рот + ¢ = = ор л и i p j cos 3 1 = 60 2 0 0 n × = p …

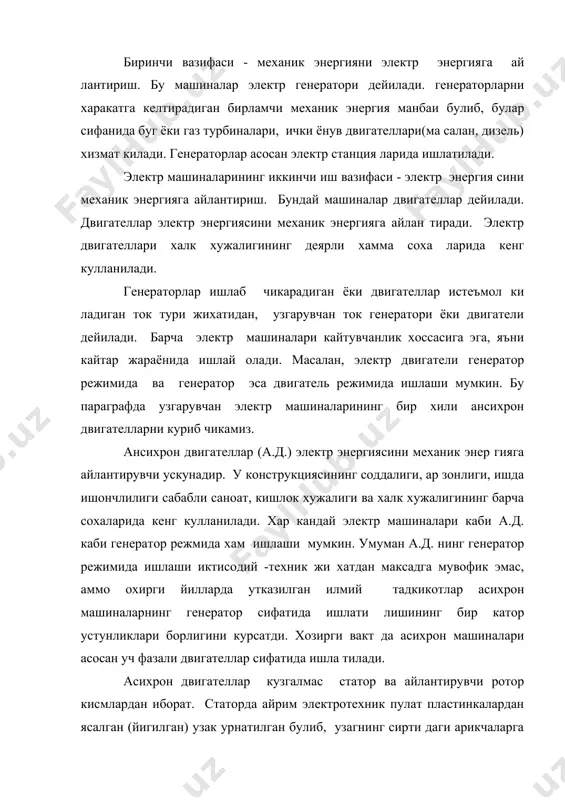

жимида ва генератор эса двигатель режимида ишлаши мумкин. бу параграфда узгарувчан электр машиналарининг бир хили ансихрон двигателларни куриб чикамиз. ансихрон двигателлар (а.д.) электр энергиясини механик энер гияга айлантирувчи ускунадир. у конструкциясининг соддалиги, ар зонлиги, ишда ишончлилиги сабабли саноат, кишлок хужалиги ва халк хужалигининг барча сохаларида кенг кулланилади. хар кандай электр машиналари каби а.д. каби генератор режмида хам ишлаши мумкин. умуман а.д. нинг генератор режимида ишлаши иктисодий -техник жи хатдан максадга мувофик эмас, аммо охирги йилларда утказилган илмий тадкикотлар асихрон машиналарнинг генератор сифатида ишлати лишининг бир катор устунликлари борлигини курсатди. хозирги вакт да асихрон машиналари асосан уч фазали двигателлар сифатида ишла тилади. асихрон двигателлар кузгалмас статор ва айлантирувчи ротор кисмлардан иборат. статорда айрим электротехник пулат пластинкалардан ясалган (йигилган) узак урнатилган булиб, узагнинг сирти даги арикчаларга (пазларда) учта, фазода 1200 - га силжиган ура малар жойлаштирилади. бу урамалар узаро юлдузча ёки учбурчаак усулида уланган уч фазали электр тармогига кушилади. демак, статор чулгамлариниг …

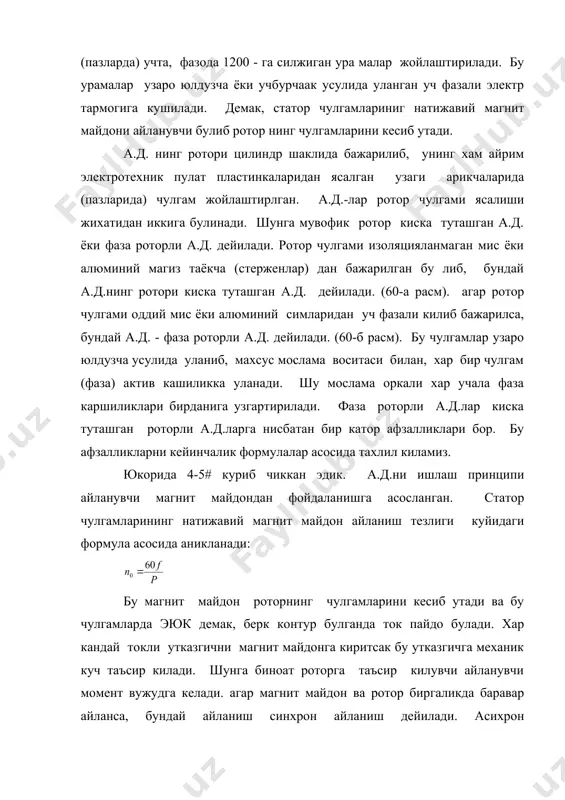

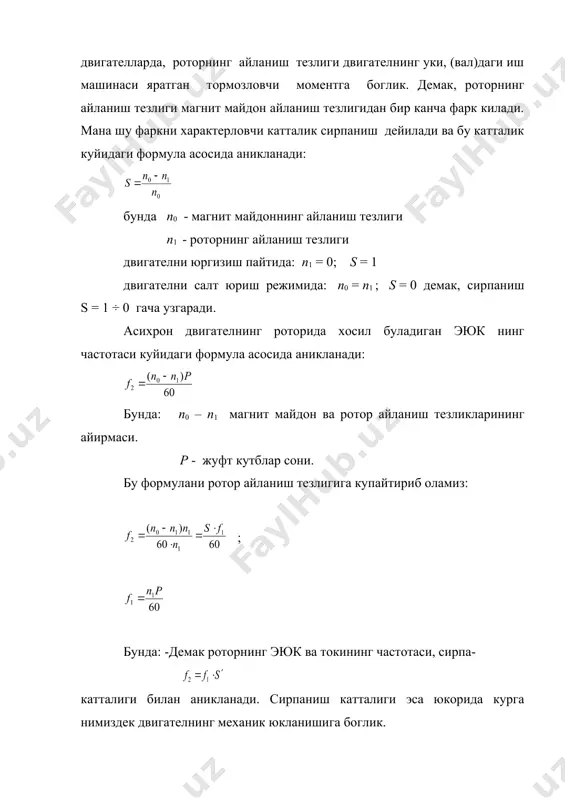

учала фаза каршиликлари бирданига узгартирилади. фаза роторли а.д.лар киска туташган роторли а.д.ларга нисбатан бир катор афзалликлари бор. бу афзалликларни кейинчалик формулалар асосида тахлил киламиз. юкорида 4-5# куриб чиккан эдик. а.д.ни ишлаш принципи айланувчи магнит майдондан фойдаланишга асосланган. статор чулгамларининг натижавий магнит майдон айланиш тезлиги куйидаги формула асосида аникланади: бу магнит майдон роторнинг чулгамларини кесиб утади ва бу чулгамларда эюк демак, берк контур булганда ток пайдо булади. хар кандай токли утказгични магнит майдонга киритсак бу утказгичга механик куч таъсир килади. шунга биноат роторга таъсир килувчи айланувчи момент вужудга келади. агар магнит майдон ва ротор биргаликда баравар айланса, бундай айланиш синхрон айланиш дейилади. асихрон двигателларда, роторнинг айланиш тезлиги двигателнинг уки, (вал)даги иш машинаси яратган тормозловчи моментга боглик. демак, роторнинг айланиш тезлиги магнит майдон айланиш тезлигидан бир канча фарк килади. мана шу фаркни характерловчи катталик сирпаниш дейилади ва бу катталик куйидаги формула асосида аникланади: бунда n0 - магнит майдоннинг айланиш тезлиги n1 - …

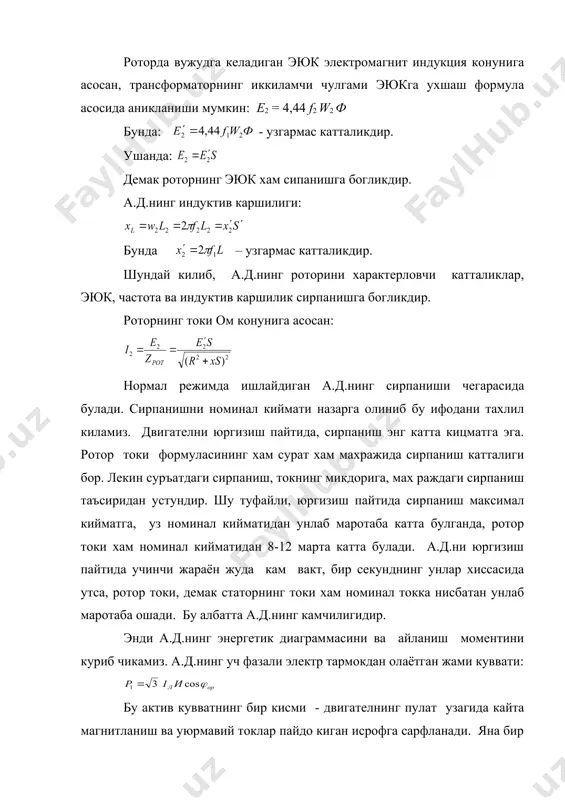

.д.нинг индуктив каршилиги: бунда – узгармас катталикдир. шундай килиб, а.д.нинг роторини характерловчи катталиклар, эюк, частота ва индуктив каршилик сирпанишга богликдир. роторнинг токи ом конунига асосан: нормал режимда ишлайдиган а.д.нинг сирпаниши чегарасида булади. сирпанишни номинал киймати назарга олиниб бу ифодани тахлил киламиз. двигателни юргизиш пайтида, сирпаниш энг катта кицматга эга. ротор токи формуласининг хам сурат хам махражида сирпаниш катталиги бор. лекин суръатдаги сирпаниш, токнинг микдорига, мах раждаги сирпаниш таъсиридан устундир. шу туфайли, юргизиш пайтида сирпаниш максимал кийматга, уз номинал кийматидан унлаб маротаба катта булганда, ротор токи хам номинал кийматидан 8-12 марта катта булади. а.д.ни юргизиш пайтида учинчи жараён жуда кам вакт, бир секунднинг унлар хиссасида утса, ротор токи, демак статорнинг токи хам номинал токка нисбатан унлаб маротаба ошади. бу албатта а.д.нинг камчилигидир. энди а.д.нинг энергетик диаграммасини ва айланиш моментини куриб чикамиз. а.д.нинг уч фазали электр тармокдан олаётган жами куввати: бу актив кувватнинг бир кисми - двигателнинг пулат узагида кайта магнитланиш ва …

шунингдек w0 ва w1 ифодаларидан ротордаги айланиш моменти: ротордаги кувват исрофи: га баравар булгани туфайли: агар ротордаги кувват исрофи факат чулгамни кизитишга сарфланади деб фараз килсак, бу кувват исрофи куйидагича ёзилиши мумкин: бунда : - пропорционаллик коэффициенти. ротор токи: бунда : роторнинг э.ю.к. ва токи уртасидаги фаза силжиш бурчагининг cos функцияси. демак, роторнинг айланиш моменти: чунки : ва m2 = m1e2 энди юкорида келтирилган роторнинг э.ю.к. формуласини эътибога олсак,роторнинг айланишига моментини куйидагича ёзишимиз мумкин: e2 = 4,44f2w2ф ёки м = кфi2cos( бунда: узгармас катталик.бу формулалар асосида двигатель айланиш моментининг сирпанишга боглик графигини чиза миз.(67 - расм). график ва формулаларининг тахлили шуни курсатадики, сирпаниш о -дан критик кийматгача узгарганда а.д.нинг ишлаши баркарорли булиб, сирпаниш критик кийматдан s =sкр узининг максимал кийматигача s = 1 узгарганда а.д. баркарорсиз ишлайди. двигателнинг энг катта (максимал) киймати критик сирпанишга тугри келади. 66- расм да курсатилган графикга кура двигателни юргизиш пайтида сирпаниш s = sпр булибайланиш …
