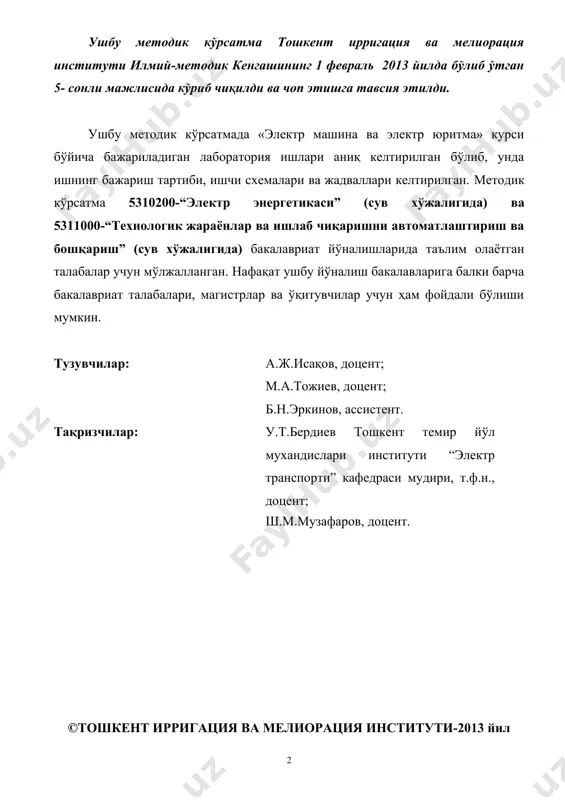

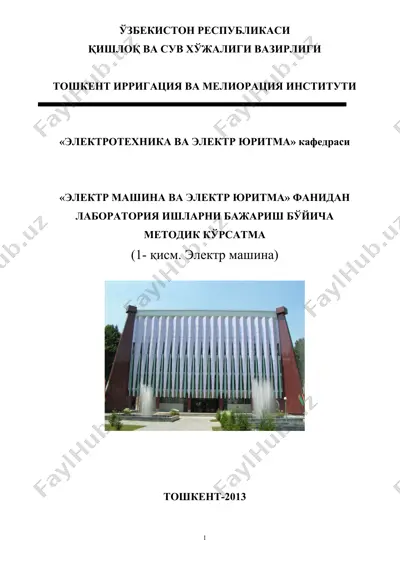

ўзбекистон республикаси қишлоқ ва сув хўжалиги вазирлиги ўзбекистон республикаси қишлоқ ва сув хўжалиги вазирлиги тошкент ирригация ва мелиорация институти «электротехника ва электр юритма» кафедраси «электр машина ва электр юритма» фанидан лаборатория ишларни бажариш бўйича методик кўрсатма (1- қисм. электр машина) тошкент-2013 ушбу методик кўрсатма тошкент ирригация ва мелиорация институти илмий-методик кенгашининг 1 февраль 2013 йилда бўлиб ўтган 5- сонли мажлисида кўриб чиқилди ва чоп этишга тавсия этилди. ушбу методик кўрсатмада «электр машина ва электр юритма» курси бўйича бажариладиган лаборатория ишлари аниқ келтирилган бўлиб, унда ишнинг бажариш тартиби, ишчи схемалари ва жадваллари келтирилган. методик кўрсатма 5310200-“электр энергетикаси” (сув хўжалигида) ва 5311000-“технологик жараёнлар ва ишлаб чиқаришни автоматлаштириш ва бошқариш” (сув хўжалигида) бакалавриат йўналишларида таълим олаётган талабалар учун мўлжалланган. нафақат ушбу йўналиш бакалавларига балки барча бакалавриат талабалари, магистрлар ва ўқитувчилар учун ҳам фойдали бўлиши мумкин. тузувчилар: а.ж.исақов, доцент; м.а.тожиев, доцент; б.н.эркинов, ассистент. тақризчилар: у.т.бердиев тошкент темир йўл мухандислари институти “электр транспорти” кафедраси мудири, …

2 / 45

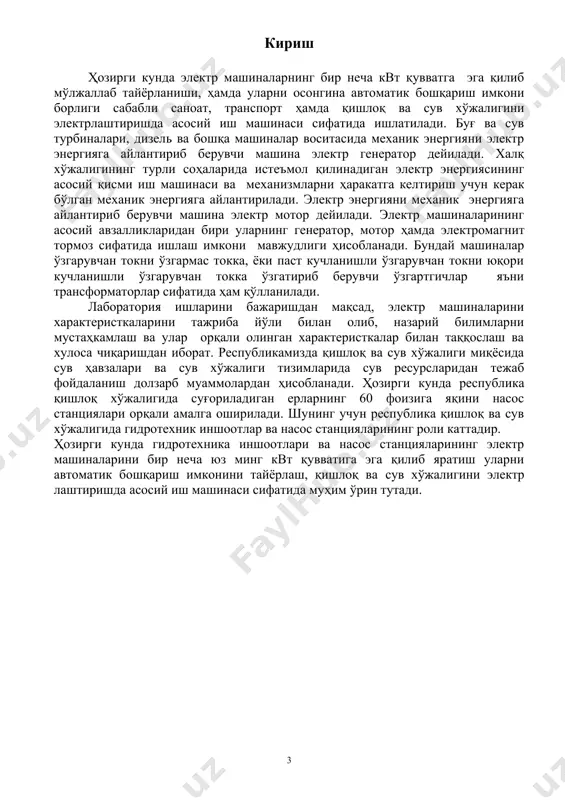

увчи машина электр мотор дейилади. электр машиналарининг асосий авзалликларидан бири уларнинг генератор, мотор ҳамда электромагнит тормоз сифатида ишлаш имкони мавжудлиги ҳисобланади. бундай машиналар ўзгарувчан токни ўзгармас токка, ёки паст кучланишли ўзгарувчан токни юқори кучланишли ўзгарувчан токка ўзгатириб берувчи ўзгартгичлар яъни трансформаторлар сифатида ҳам қўлланилади. лаборатория ишларини бажаришдан мақсад, электр машиналарини характеристкаларини тажриба йўли билан олиб, назарий билимларни мустаҳкамлаш ва улар орқали олинган характеристкалар билан таққослаш ва хулоса чиқаришдан иборат. республикамизда қишлоқ ва сув хўжалиги миқёсида сув ҳавзалари ва сув хўжалиги тизимларида сув ресурсларидан тежаб фойдаланиш долзарб муаммолардан ҳисобланади. ҳозирги кунда республика қишлоқ хўжалигида суғориладиган ерларнинг 60 фоизига яқини насос станциялари орқали амалга оширилади. шунинг учун республика қишлоқ ва сув хўжалигида гидротехник иншоотлар ва насос станцияларининг роли каттадир. ҳозирги кунда гидротехника иншоотлари ва насос станцияларининг электр машиналарини бир неча юз минг квт қувватига эга қилиб яратиш уларни автоматик бошқариш имконини тайёрлаш, қишлоқ ва сув хўжалигини электр лаштиришда асосий иш машинаси сифатида …

3 / 45

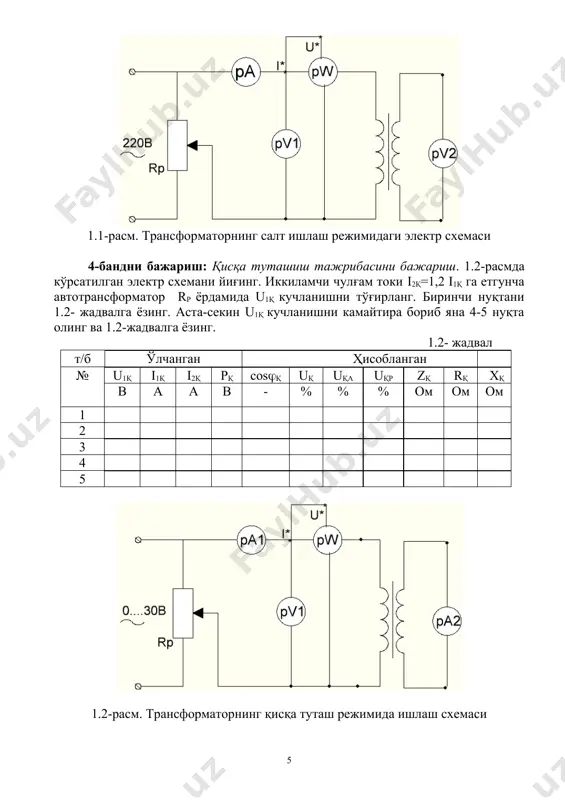

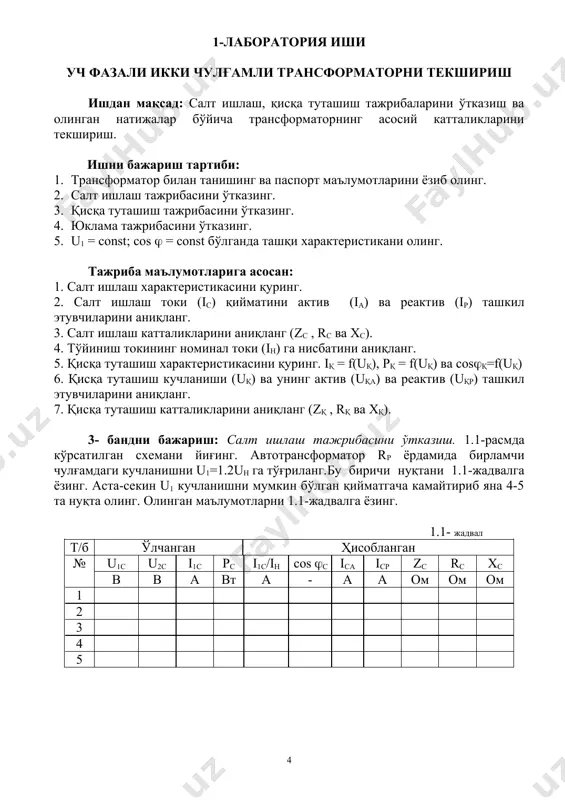

нисбатини аниқланг. 5. қисқа туташиш характеристикасини қуринг. iқ = f(uқ), pқ = f(uқ) ва cos(қ=f(uқ) 6. қисқа туташиш кучланиши (uқ) ва унинг актив (uқа) ва реактив (uқр) ташкил этувчиларини аниқланг. 7. қисқа туташиш катталикларини аниқланг (zқ , rқ ва xқ). 3- бандни бажариш: салт ишлаш тажрибасини ўтказиш. 1.1-расмда кўрсатилган схемани йиғинг. автотрансформатор rр ёрдамида бирламчи чулғамдаги кучланишни u1=1.2uн га тўғриланг. бу биричи нуқтани 1.1-жадвалга ёзинг. аста-секин u1 кучланишни мумкин бўлган қийматгача камайтириб яна 4-5 та нуқта олинг. олинган маълумотларни 1.1-жадвалга ёзинг. 1.1- жадвал т/б ўлчанган ҳисобланган № u1с u2с i1с pс i1с/iн сos (с iса iср zс rc xс b b a bт а - а а ом ом ом 1 2 3 4 5 1.1-расм. трансформаторнинг салт ишлаш режимидаги электр схемаси 4-бандни бажариш: қисқа туташиш тажрибасини бажариш. 1.2-расмда кўрсатилган электр схемани йиғинг. иккиламчи чулғам токи i2қ=1,2 i1қ га етгунча автотрансформатор rр ёрдамида u1қ кучланишни тўғирланг. биринчи нуқтани 1.2- жадвалга …

4 / 45

фарқ қилади? 3. ҳисоблаш йўли билан фаза ва тармоқ трансформация коэффициентлари қандай аниқланади? 4. трансформатор салт ишлаш характеристикасининг маъноси нимада? 5. бирламчи чулғамга бериладиган кучланиш оширилганда қувват коэффициентига қандай таъсир қилади? 6. нима учун қисқа туташиш кучланиши u1қ минимал кучланишдан u1н анча кичкина бўлса ҳам, қисқа туташишни тажрибасидан бирламчи чулғамдаги ток ўзининг номинал қийматига эришади? 7. трансформатор салт ишлаганда қайси қисмларда энергия сарфи кўп бўлади? 8. қисқа туташиш вақтида трансформаторнинг қайси қисмларида энергия сарф бўлади? уларнинг қайси бири катта қисмини ташкил қилади? 9. класстер усулидан фойдаланиб трансформатор сўзини шажарасини тузиб чиқинг. 1.4. расм. трансформаторнинг салт юриш ва қисқа туташув характеристикалари 2-лаборатория иши уч фазали трансформаторларнинг параллел ишлаши ишдан мақсад: трансформаторни улаш гуруҳи, параллел ишга тушириш шартлари ва уларда юкламаларнинг тақсимланиши тўғрисидаги назарий маълумотларни тажриба асосида тасдиқлаш. ишни бажариш тартиби: 1. юқори кучланиш (юк) ва паст кучланиш (пк) чулғамларини аниқланг. 2. трансформаторларнинг трансформация коэффицентларини аниқланг. 3. трансформаторларнинг қисқа туташиш кучланишларини аниқланг. …

5 / 45

ги нуқталарни жойлаштиринг (2.2- расмга қаранг). агар диаграмма бўйича топилган кучланишлар ubb, ubc, ucb ва ucc ўлчаш маълумотлари билан устма-уст тушса, бу трансформатор чулғамлари уланиш схемаси ва уланиш гуруҳи тўғрилигини кўрсатади. шунга ўхшаш y/y-6; y/(-11 ёки (y/(-5) гуруҳлар учун ҳам ўтказинг. 2.1 жадвал гурух uав uав uвв uвс uсв uсс хис об таж риба хис об таж риба хис об таж риба хис об таж риба y/y-12 y/y-6 y /δ-11 2-бандни бажариш: уч фазали трансформаторларнинг параллел ишлаши. а) 2.2 расмда кўрсатилган электр схемани йиғинг. qs1 ва qs2 узгичлар ўчирилган олда автоматик ўчиргич qf ни ўчиринг. pv вольтметр ёрдамида бир хил номланган тармоқлар с1-с2 ва b1-b2 орасидаги кучланишни ўлчанг. агар вольтметр кўрсатгичи нолга тенг бўлса, трансформаторнинг фазалари тўғри уланган бўлади. агар pv кўрсатгичи нолга тенг бўлмаса, qf ни ўчириб икки фаза ўрнини алмаштиринг (масалан с1 ва b1) ва боғловчи ( аi - аii)ни олиб қўйинг. qf, qs1, qs2 ларни қўшиб трансформаторни …
