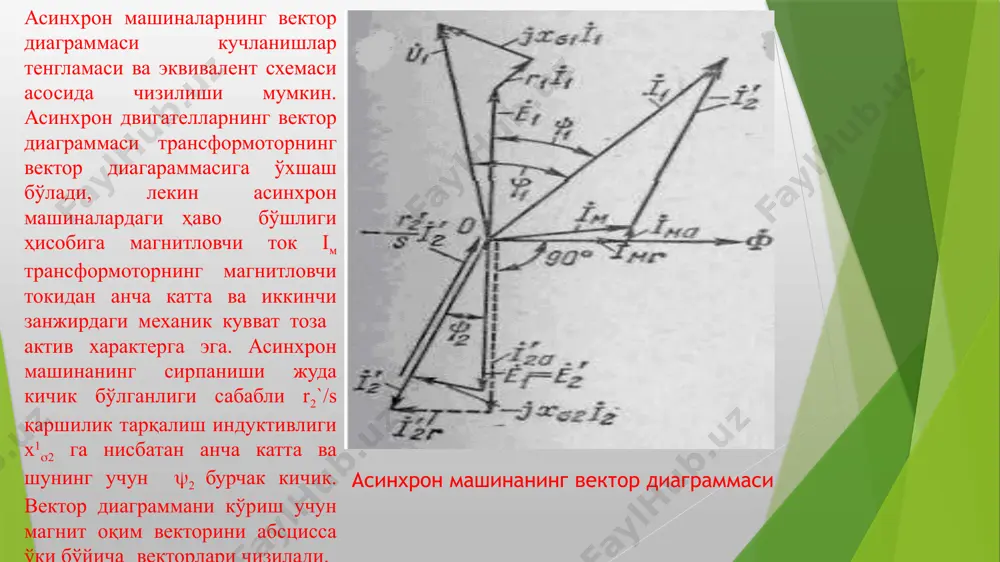

асинхрон машинанинг эквивалент схемалари асинхрон машинанинг эквивалент схемалари асинхрон машинанинг т кўрнишидаги эквивалент схемаси магнитловчи контурнинг учларидаги кучланиш u12=e1=e2 бу схемада актив қувват исрофлари ҳисобга олинмаган т-паралел ёки кетма-кет равишда rмг актив кўринишидаги қаршилик уланади. бу қаршиликдаги исрофлар машинанинг актив қувват исрофларига тенг. асинхрон машинанинг г кўринишидаги эквивалент схемасининг магнитловчи контури биринчи занжирнинг киришига уланган бўлиб, машинанинг магнит оқимини кучланишга боғлиқлигини тўғри ифодалайди асинхрон машиналарнинг вектор диаграммаси кучланишлар тенгламаси ва эквивалент схемаси асосида чизилиши мумкин. асинхрон двигателларнинг вектор диаграммаси трансформоторнинг вектор диагараммасига ўхшаш бўлади, лекин асинхрон машиналардаги ҳаво бўшлиги ҳисобига магнитловчи ток iм трансформоторнинг магнитловчи токидан анча катта ва иккинчи занжирдаги механик кувват тоза актив характерга эга. асинхрон машинанинг сирпаниши жуда кичик бўлганлиги сабабли r2`/s қаршилик тарқалиш индуктивлиги х12 га нисбатан анча катта ва шунинг учун 2 бурчак кичик. вектор диаграммани кўриш учун магнит оқим векторини абсцисса ўқи бўйича векторлари чизилади. асинхрон машинанинг вектор диаграммаси асинхрон двигателнинг механик характеристкаси асинхрон …

2 / 15

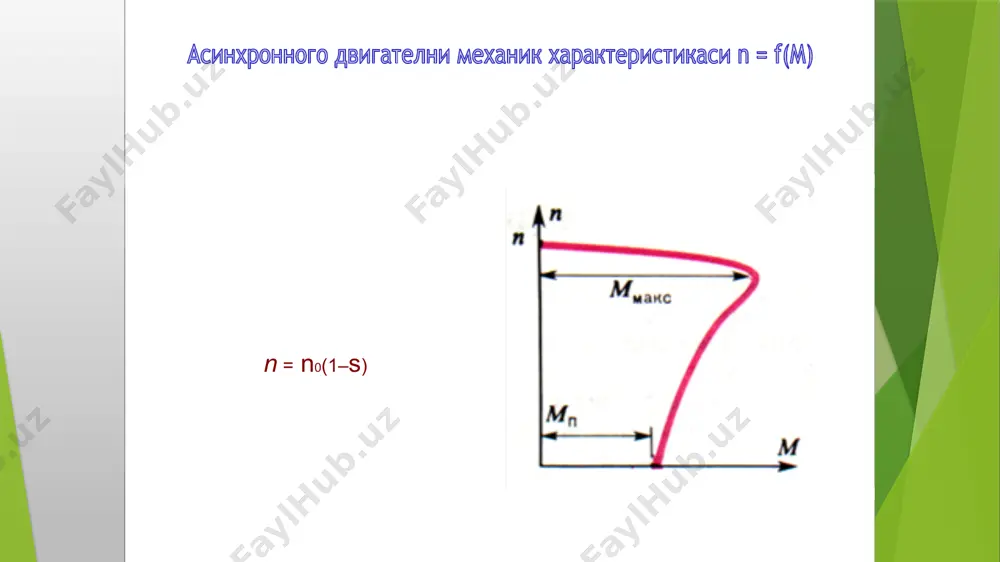

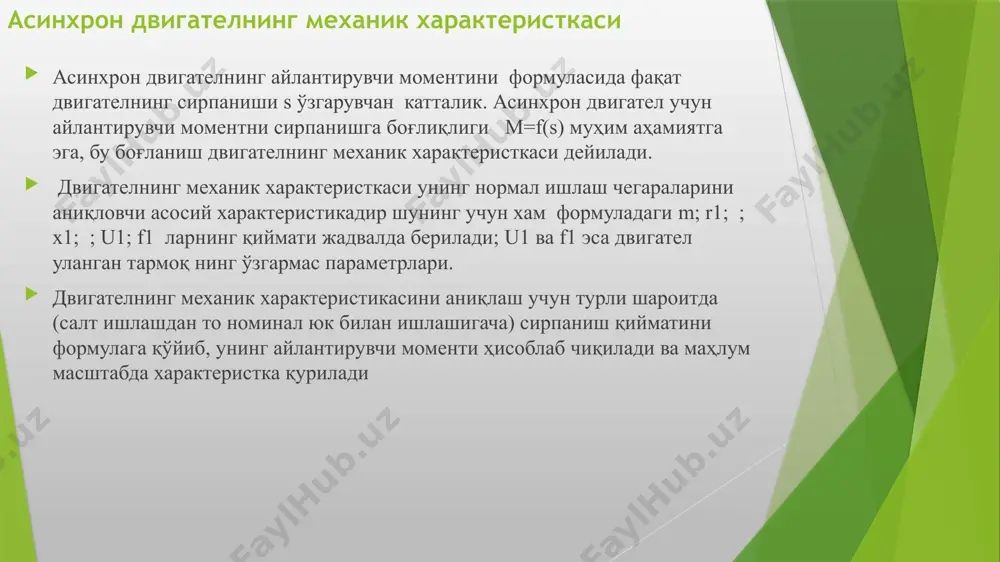

чиқилади ва маҳлум масштабда характеристка қурилади расм- асинхрон моторнинг механик характеристикаси n = n0(1–s) асинхронного двигателни механик характеристикаси n = f(m) n0 n, об/мин nн мн мп мкр м, нм номинал айланишлар частотаси синхрон айланишлар частотаси салт ишлаш режими номинал иш режими адни турғун холатда ишлаши киритик режим валда юклама бўлган холатда номинал момент адни юргизиш моменти критик момент ад юргизиш асинхронного двигателни механик характеристикасия асинхрон двигателни ишчи характеристикаси двигателнинг юргизиш характеристикалари юргизиш токининг қиймати iю ёки юргизиш токининг номинал токга нисбати, яҳни iю/ iн, юргиз моменти mю ёки юргизиш моментининг номинал моментга нисбати mю /mh ҳамда двигателнинг тўла ва бир текис юргизиш учун кетган вакт билан аниқланади адни юргизиш токи номинал токка нисбатан 5-7 мартакерги катта бўлади шунинг учун хам адни дан тўғридан-тўғри юргизиш учун куввати унча катта яъни 15-20 квт.гача бўлиши шарт а а iп iн t, сек 0 асинхронного двигателни юргизиб бориш 2.ротор чулғамига қаршилик пуск с …

3 / 15

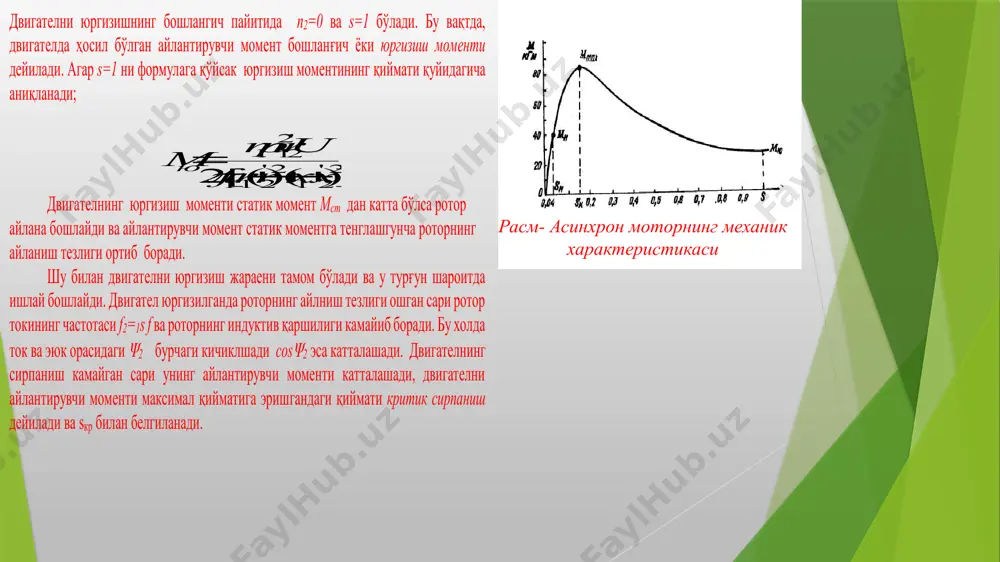

ват рс; в) вентиляторли холат учун . а) б) в) образец текста второй уровень третий уровень четвертый уровень пятый уровень саволлар бўлса ёзиб юборинг,эътиборли бўлинг эътиборингиз учун рахмат image5.png image6.png image7.jpeg image8.emf image9.wmf image10.png oleobject1.bin image11.png image12.png image13.png image14.png image15.png image16.wmf image17.emf oleobject2.bin image18.wmf oleobject3.bin image19.png image20.png image21.wmf image22.wmf image23.wmf image24.wmf image25.wmf image26.wmf oleobject7.bin oleobject8.bin oleobject9.bin image27.emf oleobject4.bin oleobject5.bin oleobject6.bin oleobject13.bin oleobject14.bin oleobject15.bin oleobject10.bin oleobject11.bin oleobject12.bin image3.png двигателни юргизишнинг бошлангич пайитида n 2 =0 ва s=1 бўлади. бу вақтда, двигателда ҳосил бўлган айлантирувчи момент бошлан ғич ёки юргизиш моменти дейилади. агар s=1 ни формулага қўйсак юргизиш моментининг қиймати қуйидагича аниқланади; ])()[(2 2' 21 2' 211 ' 2 2 11 xxrrf rpum m ю    двигателнинг юргизиш моменти статик момент м ст дан катта бўлса ротор айлана бошлайди ва айлантирувчи момент статик моментга тенглашгунча роторнинг айланиш тезлиги ортиб боради. шу билан двигателни юргизиш жараени тамом бўлади ва у турғун …
