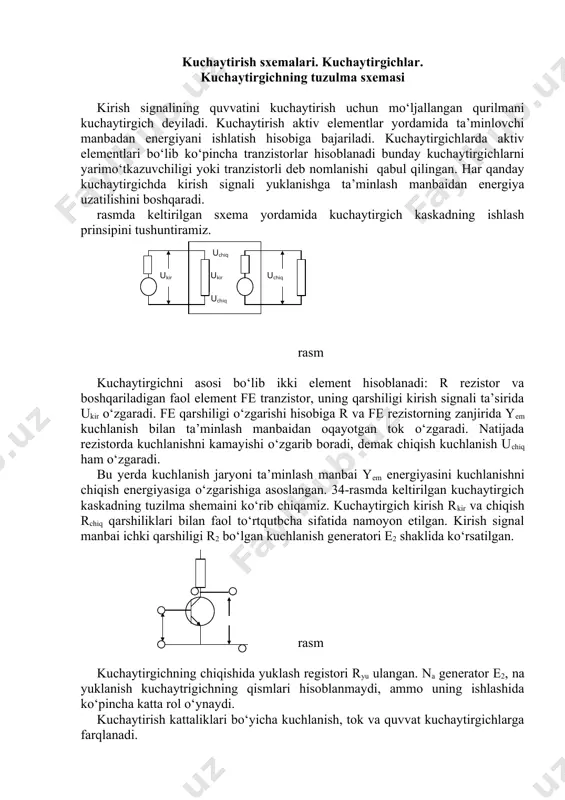

kuchaytirish sxemalari kuchaytirish sxemalari. kuchaytirgichlar. kuchaytirgichning tuzulma sxemasi reja: 1. asosiy parametrlari va tavsiflari 2. kuchaytirgich kaskadining asosiy parametrlarini hisoblash 3. differensial kaskad kuchaytirish sxemalari. kuchaytirgichlar. kuchaytirgichning tuzulma sxemasi kirish signalining quvvatini kuchaytirish uchun mo‘ljallangan qurilmani kuchaytirgich deyiladi. kuchaytirish aktiv elementlar yordamida ta’minlovchi manbadan energiyani ishlatish hisobiga bajariladi. kuchaytirgichlarda aktiv elementlari bo‘lib ko‘pincha tranzistorlar hisoblanadi bunday kuchaytirgichlarni yarimo‘tkazuvchiligi yoki tranzistorli deb nomlanishi qabul qilingan. har qanday kuchaytirgichda kirish signali yuklanishga ta’minlash manbaidan energiya uzatilishini boshqaradi. rasmda keltirilgan sxema yordamida kuchaytirgich kaskadning ishlash prinsipini tushuntiramiz. rasm kuchaytirgichni asosi bo‘lib ikki element hisoblanadi: r rezistor va boshqariladigan faol element fe tranzistor, uning qarshiligi kirish signali ta’sirida ukir o‘zgaradi. fe qarshiligi o‘zgarishi hisobiga r va fe rezistorning zanjirida yem kuchlanish bilan ta’minlash manbaidan oqayotgan tok o‘zgaradi. natijada rezistorda kuchlanishni kamayishi o‘zgarib boradi, demak chiqish kuchlanish uchiq ham o‘zgaradi. bu yerda kuchlanish jaryoni ta’minlash manbai yem energiyasini kuchlanishni chiqish energiyasiga o‘zgarishiga asoslangan. 34-rasmda keltirilgan …

2 / 15

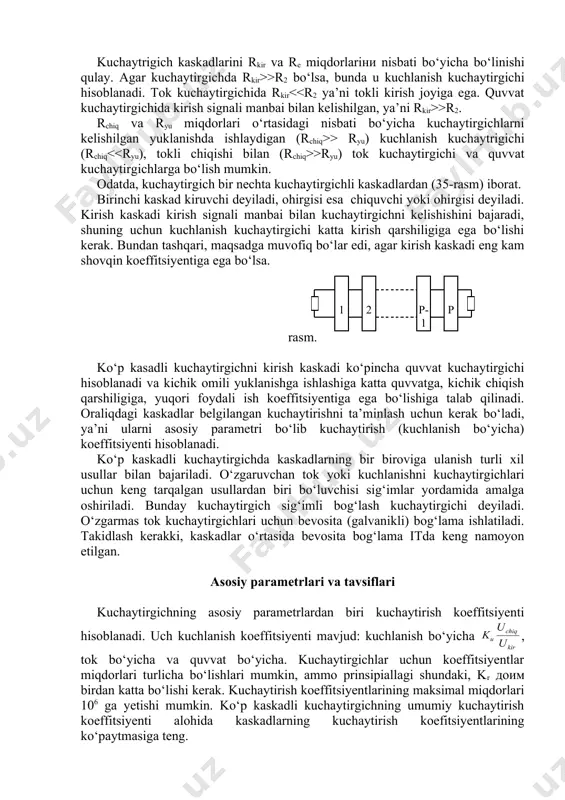

kadlarini rkir va re miqdorlariни nisbati bo‘yicha bo‘linishi qulay. agar kuchaytirgichda rkir>>r2 bo‘lsa, bunda u kuchlanish kuchaytirgichi hisoblanadi. tok kuchaytirgichida rkir >r2. rchiq va ryu miqdorlari o‘rtasidagi nisbati bo‘yicha kuchaytirgichlarni kelishilgan yuklanishda ishlaydigan (rchiq>> ryu) kuchlanish kuchaytrigichi (rchiq >ryu) tok kuchaytirgichi va quvvat kuchaytirgichlarga bo‘lish mumkin. odatda, kuchaytirgich bir nechta kuchaytirgichli kaskadlardan (35-rasm) iborat. birinchi kaskad kiruvchi deyiladi, ohirgisi esa chiquvchi yoki ohirgisi deyiladi. kirish kaskadi kirish signali manbai bilan kuchaytirgichni kelishishini bajaradi, shuning uchun kuchlanish kuchaytirgichi katta kirish qarshiligiga ega bo‘lishi kerak. bundan tashqari, maqsadga muvofiq bo‘lar edi, agar kirish kaskadi eng kam shovqin koeffitsiyentiga ega bo‘lsa. rasm. ko‘p kasadli kuchaytirgichni kirish kaskadi ko‘pincha quvvat kuchaytirgichi hisoblanadi va kichik omili yuklanishga ishlashiga katta quvvatga, kichik chiqish qarshiligiga, yuqori foydali ish koeffitsiyentiga ega bo‘lishiga talab qilinadi. oraliqdagi kaskadlar belgilangan kuchaytirishni ta’minlash uchun kerak bo‘ladi, ya’ni ularni asosiy parametri bo‘lib kuchaytirish (kuchlanish bo‘yicha) koeffitsiyenti hisoblanadi. ko‘p kaskadli kuchaytirgichda kaskadlarning bir biroviga …

3 / 15

miqdorlari turlicha bo‘lishlari mumkin, ammo prinsipiallagi shundaki, kr доим birdan katta bo‘lishi kerak. kuchaytirish koeffitsiyentlarining maksimal miqdorlari 106 ga yetishi mumkin. ko‘p kaskadli kuchaytirgichning umumiy kuchaytirish koeffitsiyenti alohida kaskadlarning kuchaytirish koefitsiyentlarining ko‘paytmasigа teng. kuchaytirish koeffitsiyentning ko‘pincha lagarifmik birliklarda – detsibellarda belgilashadi (db): ku=20 lg(uchiq/ukir)=20 lg ku. kuchaytirish koeffitsiyentlarning ditsibellarda ifodalanishi odam qulog‘ining ovoz tebranishlariga eshitish to‘g‘ri kelishi bilan bog‘liq. signalning kuchayishidan tashqari, kuchaytirgich uning shaklini o‘zgartirmasligi kerak, ya’ni ideal holatda barcha o‘zgarishlarni (kuchlanishni yoki tokni) aniq qaytarilishi. chiqish signal shaklining kirish siganl shaklidan o‘zgarishi buzulishlar deyiladi. buzulishlar ikki xil bo‘ladi: nochiziqli va chastotaviy. tranzistorlarda yeig‘ilgan kuchaytirgichni nochiziqli buzulishlari tranzistorlarning vat nochiziqligi bilan aniqlanadi. agar kuchaytirgichni kirishiga sinusida shaklida signal berilganda chiqish signali toza sinusoidli bo‘lmaydi, u yuqori garmoniklar tarkibiga ega bo‘ladi. buni qo‘shqutbli tranzistorning kirish vat yordamida oddiy kuzatish mumkin, u to‘g‘ri chiziq shaklida emas, balki eksponenta shaklida bo‘ladi. nochiziqli buzulishlarni baholashda ko‘p holatlarda faqat ikkinchi va uchinchi garmoniklarni hisobga …

4 / 15

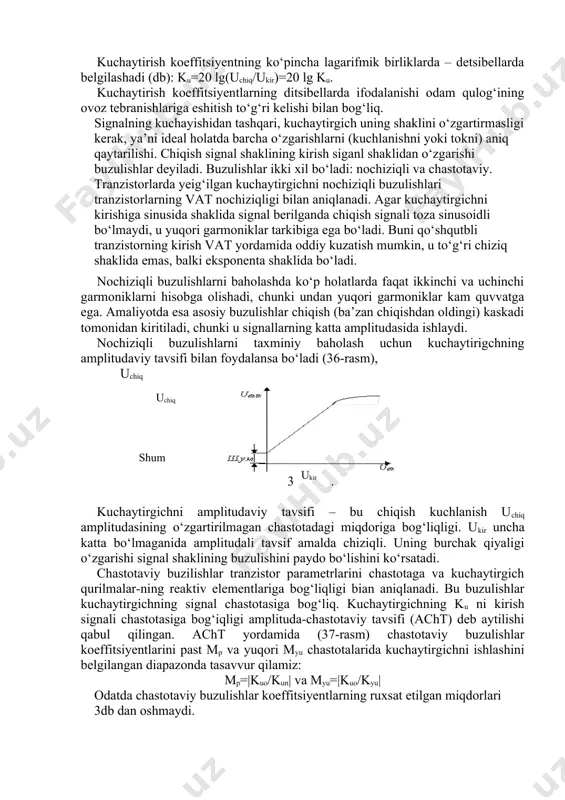

iyaligi o‘zgarishi signal shaklining buzulishini paydo bo‘lishini ko‘rsatadi. chastotaviy buzilishlar tranzistor parametrlarini chastotaga va kuchaytirgich qurilmalar-ning reaktiv elementlariga bog‘liqligi bian aniqlanadi. bu buzulishlar kuchaytirgichning signal chastotasiga bog‘liq. kuchaytirgichning ku ni kirish signali chastotasiga bog‘iqligi amplituda-chastotaviy tavsifi (acht) deb aytilishi qabul qilingan. acht yordamida (37-rasm) chastotaviy buzulishlar koeffitsiyentlarini past mp va yuqori myu chastotalarida kuchaytirgichni ishlashini belgilangan diapazonda tasavvur qilamiz: mp=|kuo/kun| va myu=|kuo/kyu| odatda chastotaviy buzulishlar koeffitsiyentlarning ruxsat etilgan miqdorlari 3db dan oshmaydi. ta’kidlaymiz, df=fyu-fn kuchaytirgichning o‘tkazish polosasi deb aytishgsha qabul qilingan. rasm. tovush chastotali kuchaytirgichlarda fn>>20гц va fyu>>15 kgts: keng polosali kuchaytirgichlarda fyu o‘nlar megagersga yetishi mumkin; chastota tanlovchi kuchaytirgichlarda fn>>fyu va yuqori chastotali variantlari uchun yuzlab megagersga yetishi mumkin: o‘zgarmas tok kuchaytirgichlarda (o‘tk) fn=o, fyu esa bir necha o‘nlar megagersni tashkil etadi. takidlash kerakki, kuchaytirgichlarda kirish va chiqish signallar orasida fazoviy siljishlar o’rni bor, ular fazoviy buzilishlar paydo bo‘lishiga olib kelishi mumkin. fazoviy buzi-lishlar siljishni chastotaga nochiziqli bog‘langandagina namoyon …

5 / 15

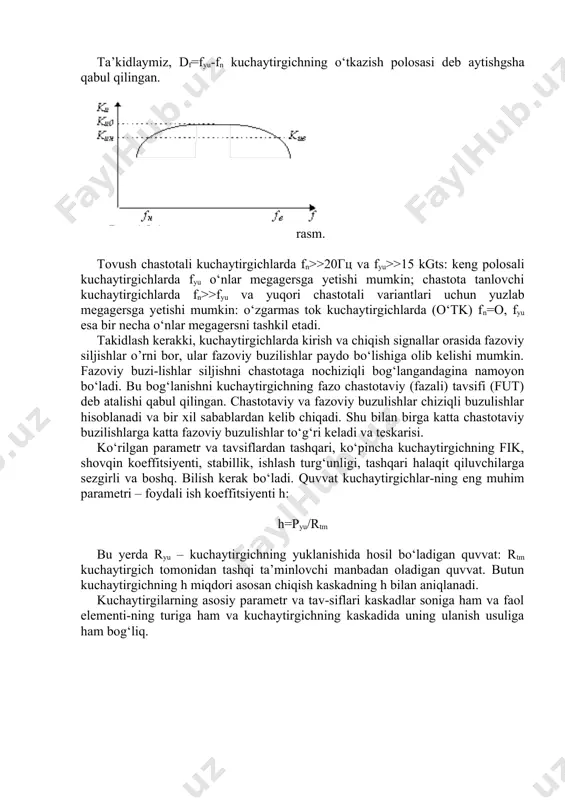

effitsiyenti h: h=pyu/rtm bu yerda ryu – kuchaytirgichning yuklanishida hosil bo‘ladigan quvvat: rtm kuchaytirgich tomonidan tashqi ta’minlovchi manbadan oladigan quvvat. butun kuchaytirgichning h miqdori asosan chiqish kaskadning h bilan aniqlanadi. kuchaytirgilarning asosiy parametr va tav-siflari kaskadlar soniga ham va faol elementi-ning turiga ham va kuchaytirgichning kaskadida uning ulanish usuliga ham bog‘liq. kuchaytirgich kaskadining asosiy parametrlarini hisoblash ishchi (dinamik) rejimda, ya’ni transistor-ning chiqish zanjiriga yuklash qarshiligi ulangan bo‘lsa, kirishga esa o‘zgaruvchan signal berilsa, tranzistorning tavsif va parametrlarini sxemaga bog‘lamasdan turib ko‘rib bo‘lmaydi. umumiy holatda yuklash qarshiligi reaktiv, aralash yoki faqat aktiv (faol) bo‘lishi mumkin. faqat faol yuklash holatini ko‘rib chiqamiz. ishchi (dinamik) rejimda ishlayotgan tranzistorning tavsif va parametrlarini ishchi yoki dinamik deyiladi. tranzistorning ishchi yoki dinamik parametrlari tranzistorni dinamik rejimida tok va kuchlanishlarni kichik o‘zgarishida bog‘laydi. bunday parametrlari bo‘lib kirish va chiqish qarshiliklari hisoblanadi, ularning miqdorlari signal manbai va yuklanish bilan tranzistorning kelishtirish sharti aniqlaydi va tokni, kuchlanishni va quvvatni kuchaytirish …
