8-mavzu: radiochastota kuchaytirgichlarning sxemalari. 1. rezonans konturli rchkning prinsipial sxemasi yuklamasi tebranish konturidan tashkil topgan kuchaytirgichlarni rezonans kuchaytirgichlar deb ataladi. bunda tebranish konturi oldindan ma’lum bo‘lgan foydali signal chastotasiga sozlanadi va bu chastota bo‘yicha rezonans holatiga o‘tadi. rezonans holatida esa tebranish konturi o‘zidan faqat foydali signal chastotasini o‘tkazadi. rezonans konturli rchkning prinsipial sxemasi 1- rasmda keltirilgan. sxemada, kirish zanjiridan chiqayotgan signal kuchaytirish asbobiga beriladi. elektr zanjirlar nazariyasiga asosan rezonans paytida kuchaytirish asbobining yuklama bo‘lgan tebranish konturining qarshiligi aktiv va katta qiymatli bo‘ladi. shu sabab, kuchaytirish asbobiga keladigan signal qanchalik kichik bo‘lmasin, katta qarshilikda katta kuchlanish tushuvini hosil qiladi. shunday ekan, demak bu radiosignal kuchayadi. undan tashqari, radiosignal kuchaytirgich asboblarining o‘ziga xos xossalariga asoslangan holda kuchayadi. kuchaytirishning bu usulida kuchlanishi manbaining ham ulushi bo‘ladi. odatda, kuchaytirishning bu xususiy holida signal nafaqat kuchlanish bo‘yicha, balki quvvat bo‘yicha ham kuchayadi. ( u kir е vт1 с r э с э + - u …

2 / 5

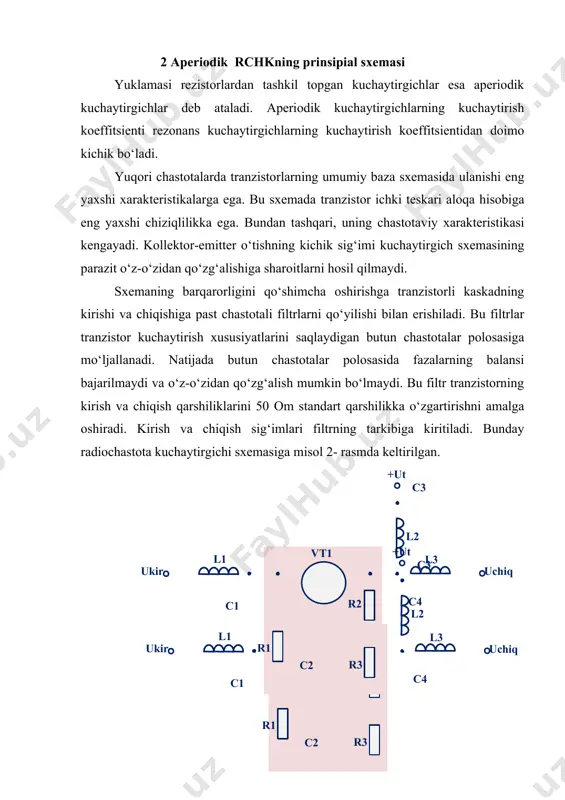

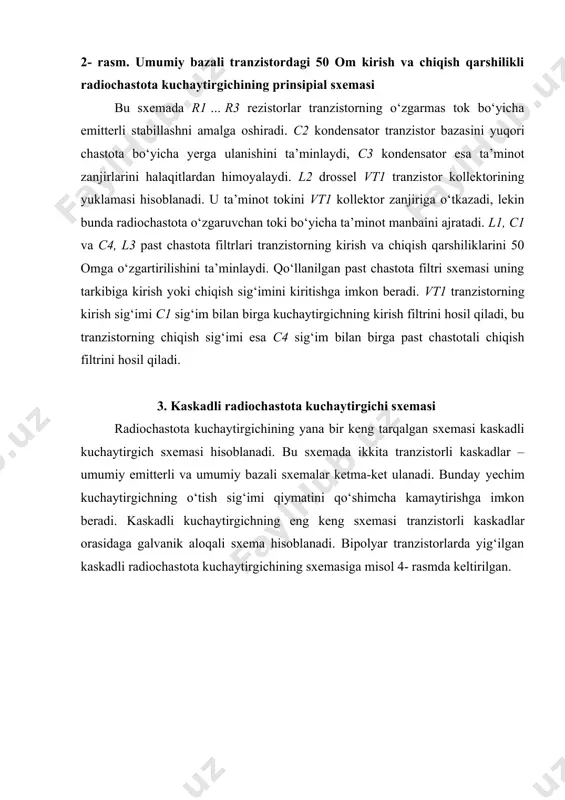

1 u chiq l2 l3 l1 r1 r2 r3 с1 с4 с2 с3 +u t )sxemaning barqarorligini qo‘shimcha oshirishga tranzistorli kaskadning kirishi va chiqishiga past chastotali filtrlarni qo‘yilishi bilan erishiladi. bu filtrlar tranzistor kuchaytirish xususiyatlarini saqlaydigan butun chastotalar polosasiga mo‘ljallanadi. natijada butun chastotalar polosasida fazalarning balansi bajarilmaydi va o‘z-o‘zidan qo‘zg‘alish mumkin bo‘lmaydi. bu filtr tranzistorning kirish va chiqish qarshiliklarini 50 om standart qarshilikka o‘zgartirishni amalga oshiradi. kirish va chiqish sig‘imlari filtrning tarkibiga kiritiladi. bunday radiochastota kuchaytirgichi sxemasiga misol 2- rasmda keltirilgan. ( u kir vт1 u chiq l2 l3 l1 r1 r2 r3 с1 с4 с2 с3 +u t ) 2- rasm. umumiy bazali tranzistordagi 50 om kirish va chiqish qarshilikli radiochastota kuchaytirgichining prinsipial sxemasi bu sxemada r1 … r3 rezistorlar tranzistorning o‘zgarmas tok bo‘yicha emitterli stabillashni amalga oshiradi. c2 kondensator tranzistor bazasini yuqori chastota bo‘yicha yerga ulanishini ta’minlaydi, c3 kondensator esa ta’minot zanjirlarini halaqitlardan himoyalaydi. l2 drossel vt1 tranzistor …

3 / 5

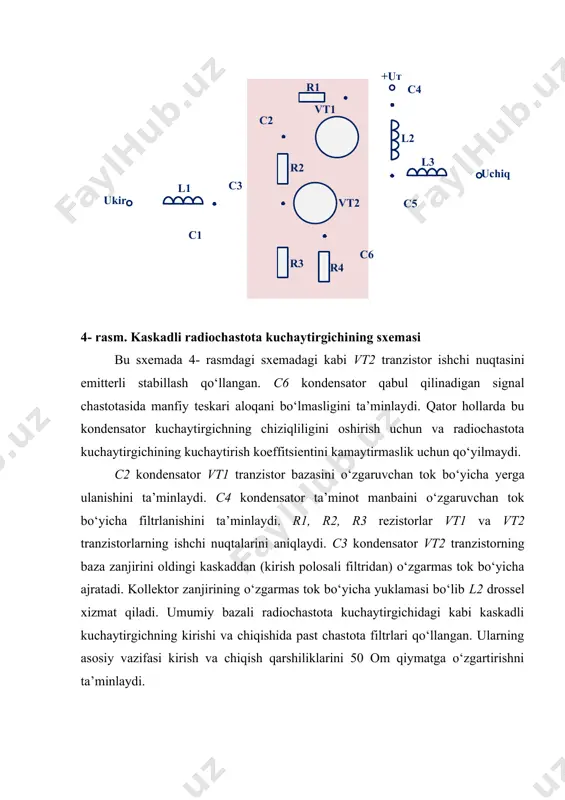

azali sxemalar ketma-ket ulanadi. bunday yechim kuchaytirgichning o‘tish sig‘imi qiymatini qo‘shimcha kamaytirishga imkon beradi. kaskadli kuchaytirgichning eng keng sxemasi tranzistorli kaskadlar orasidaga galvanik aloqali sxema hisoblanadi. bipolyar tranzistorlarda yig‘ilgan kaskadli radiochastota kuchaytirgichining sxemasiga misol 4- rasmda keltirilgan. ( u kir vт2 u chiq l2 l3 l1 r1 с1 с5 с4 +u т vт1 r2 r3 r4 с3 с2 с6 ) 4- rasm. kaskadli radiochastota kuchaytirgichining sxemasi bu sxemada 4- rasmdagi sxemadagi kabi vt2 tranzistor ishchi nuqtasini emitterli stabillash qo‘llangan. c6 kondensator qabul qilinadigan signal chastotasida manfiy teskari aloqani bo‘lmasligini ta’minlaydi. qator hollarda bu kondensator kuchaytirgichning chiziqliligini oshirish uchun va radiochastota kuchaytirgichining kuchaytirish koeffitsientini kamaytirmaslik uchun qo‘yilmaydi. c2 kondensator vt1 tranzistor bazasini o‘zgaruvchan tok bo‘yicha yerga ulanishini ta’minlaydi. c4 kondensator ta’minot manbaini o‘zgaruvchan tok bo‘yicha filtrlanishini ta’minlaydi. r1, r2, r3 rezistorlar vt1 va vt2 tranzistorlarning ishchi nuqtalarini aniqlaydi. c3 kondensator vt2 tranzistorning baza zanjirini oldingi kaskaddan (kirish polosali filtridan) o‘zgarmas tok …

4 / 5

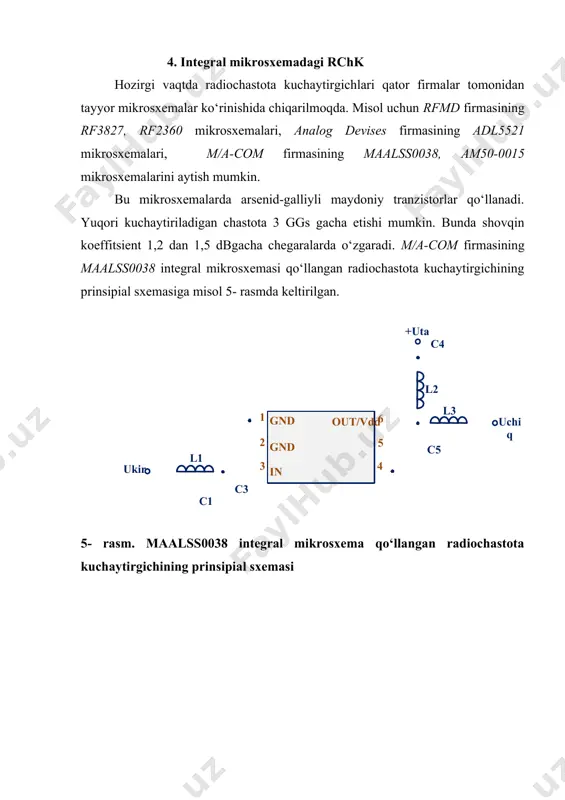

qori kuchaytiriladigan chastota 3 ggs gacha etishi mumkin. bunda shovqin koeffitsient 1,2 dan 1,5 dbgacha chegaralarda o‘zgaradi. m/a-com firmasining maalss0038 integral mikrosxemasi qo‘llangan radiochastota kuchaytirgichining prinsipial sxemasiga misol 5- rasmda keltirilgan. ( u kir u chiq l2 l3 l1 с1 с5 с4 +u t а с3 1 2 3 in 4 5 6 gnd gnd оuт/v dd ) 5- rasm. maalss0038 integral mikrosxema qo‘llangan radiochastota kuchaytirgichining prinsipial sxemasi
