1 / 8

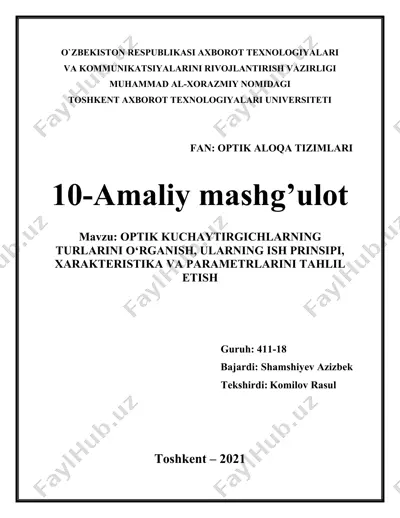

o`zbekiston respublikasi axborot texnologiyalari va kommunikatsiyalarini rivojlantirish vazirligi muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti fan: optik aloqa tizimlari 10-amaliy mashg’ulot mavzu: optik kuchaytirgichlarning turlarini o‘rganish, ularning ish prinsipi, xarakteristika va parametrlarini tahlil etish guruh: 411-18 bajardi: shamshiyev azizbek tekshirdi: komilov rasul toshkent – 2021 10 – amaliy mashg‘ulot optik kuchaytirgichlarning turlarini o‘rganish, ularning ish prinsipi, xarakteristika va parametrlarini tahlil etish 10.1. mashg‘ulotning maqsadi optik kuchaytirgichlarning tuzilishi, ish prinsipini o‘rganish, edfa optik kuchaytirgichining xarakteristikalari va parametrlarini aniqlash ko‘nikmalarini shakllantirish. 10.3. nazorat savollari: 10.3.1. optik kuchaytirgich qanday qurilma? undan qaysi maqsadlarda foydalaniladi? 10.3.2. optik kuchaytirgichlarning ish mexanizmi qanday fundamental fizik jarayonlardan foydalanishga asoslangan? 10.3.3. optik kuchaytirgichlarning qanday turlari mavjud? 10.3.4. aralashmali tolali optik kuchaytirgichning tuzilishi va ish mexanizmini tushuntiring. 10.3.5. aralashmali tolali optik kuchaytirgichning xarakteristika va parametrlarini tavsiflang. 10.3.6. aralashmali tolali optik kuchaytirgichning qanday xillari mavjud? ularga qiyosiy tavsif bering. 10.3.7. yorug‘likning raman sochilishiga asoslangan optik kuchaytirgichning ish mexanizmini tushuntiring. bu …

2 / 8

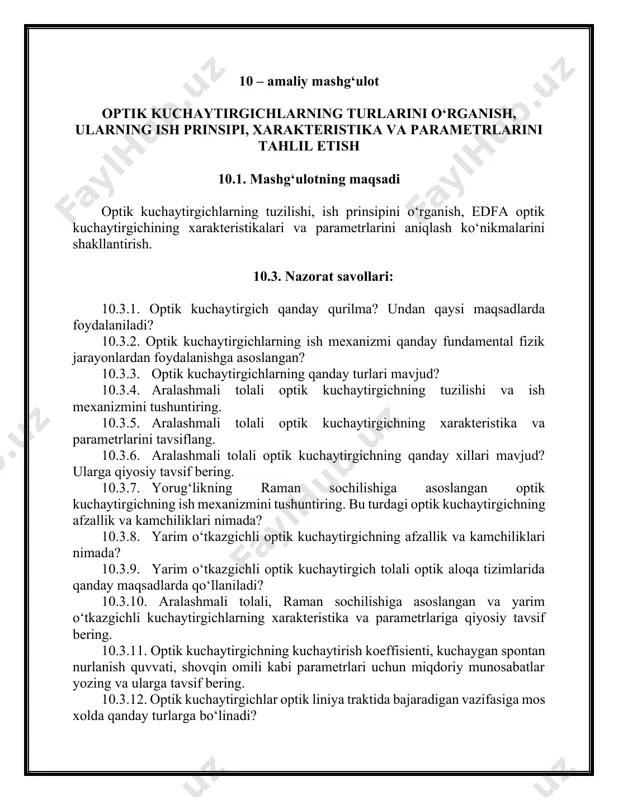

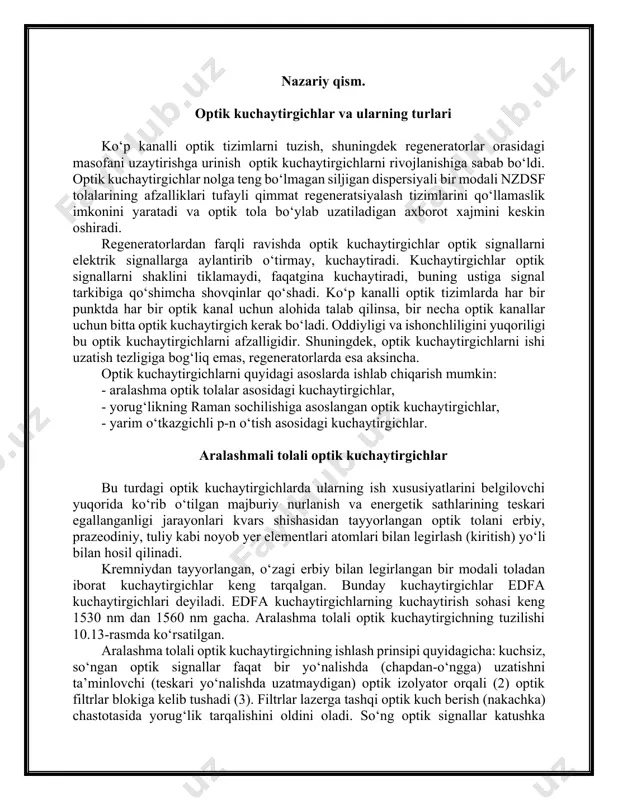

uchun miqdoriy munosabatlar yozing va ularga tavsif bering. 10.3.12. optik kuchaytirgichlar optik liniya traktida bajaradigan vazifasiga mos xolda qanday turlarga bo‘linadi? nazariy qism. optik kuchaytirgichlar va ularning turlari ko‘p kanalli optik tizimlarni tuzish, shuningdek regeneratorlar orasidagi masofani uzaytirishga urinish optik kuchaytirgichlarni rivojlanishiga sabab bo‘ldi. optik kuchaytirgichlar nolga teng bo‘lmagan siljigan dispersiyali bir modali nzdsf tolalarining afzalliklari tufayli qimmat regeneratsiyalash tizimlarini qo‘llamaslik imkonini yaratadi va optik tola bo‘ylab uzatiladigan axborot xajmini keskin oshiradi. regeneratorlardan farqli ravishda optik kuchaytirgichlar optik signallarni elektrik signallarga aylantirib o‘tirmay, kuchaytiradi. kuchaytirgichlar optik signallarni shaklini tiklamaydi, faqatgina kuchaytiradi, buning ustiga signal tarkibiga qo‘shimcha shovqinlar qo‘shadi. ko‘p kanalli optik tizimlarda har bir punktda har bir optik kanal uchun alohida talab qilinsa, bir necha optik kanallar uchun bitta optik kuchaytirgich kerak bo‘ladi. oddiyligi va ishonchliligini yuqoriligi bu optik kuchaytirgichlarni afzalligidir. shuningdek, optik kuchaytirgichlarni ishi uzatish tezligiga bog‘liq emas, regeneratorlarda esa aksincha. optik kuchaytirgichlarni quyidagi asoslarda ishlab chiqarish mumkin: - …

3 / 8

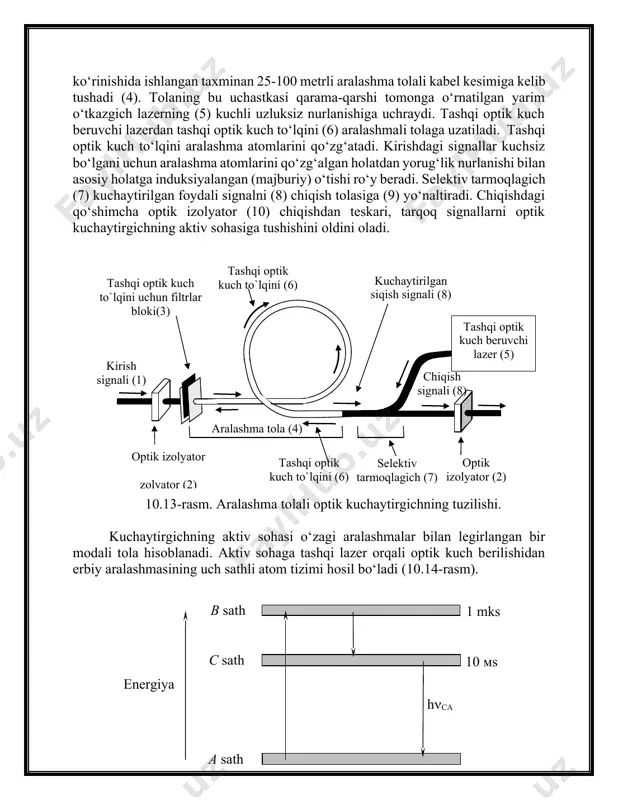

gichlar keng tarqalgan. bunday kuchaytirgichlar edfa kuchaytirgichlari deyiladi. edfa kuchaytirgichlarning kuchaytirish sohasi keng 1530 nm dan 1560 nm gacha. aralashma tolali optik kuchaytirgichning tuzilishi 10.13-rasmda ko‘rsatilgan. aralashma tolali optik kuchaytirgichning ishlash prinsipi quyidagicha: kuchsiz, so‘ngan optik signallar faqat bir yo‘nalishda (chapdan-o‘ngga) uzatishni ta’minlovchi (teskari yo‘nalishda uzatmaydigan) optik izolyator orqali (2) optik filtrlar blokiga kelib tushadi (3). filtrlar lazerga tashqi optik kuch berish (nakachka) chastotasida yorug‘lik tarqalishini oldini oladi. so‘ng optik signallar katushka ko‘rinishida ishlangan taxminan 25-100 metrli aralashma tolali kabel kesimiga kelib tushadi (4). tolaning bu uchastkasi qarama-qarshi tomonga o‘rnatilgan yarim o‘tkazgich lazerning (5) kuchli uzluksiz nurlanishiga uchraydi. tashqi optik kuch beruvchi lazerdan tashqi optik kuch to‘lqini (6) aralashmali tolaga uzatiladi. tashqi optik kuch to‘lqini aralashma atomlarini qo‘zg‘atadi. kirishdagi signallar kuchsiz bo‘lgani uchun aralashma atomlarini qo‘zg‘algan holatdan yorug‘lik nurlanishi bilan asosiy holatga induksiyalangan (majburiy) o‘tishi ro‘y beradi. selektiv tarmoqlagich (7) kuchaytirilgan foydali signalni (8) chiqish tolasiga (9) yo‘naltiradi. chiqishdagi qo‘shimcha …

4 / 8

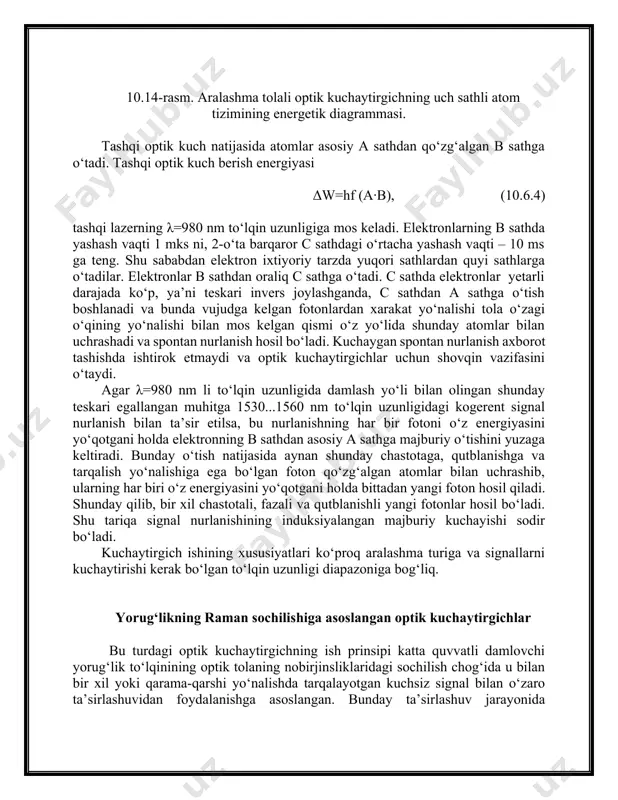

uch sathli atom tizimi hosil bo‘ladi (10.14-rasm). в sath с sath а sath energiya hсa 1 mks 10 мs 10.14-rasm. aralashma tolali optik kuchaytirgichning uch sathli atom tizimining energetik diagrammasi. tashqi optik kuch natijasida atomlar asosiy a sathdan qo‘zg‘algan b sathga o‘tadi. tashqi optik kuch berish energiyasi δw=hf (а·в), (10.6.4) tashqi lazerning λ=980 nm to‘lqin uzunligiga mos keladi. elektronlarning b sathda yashash vaqti 1 mks ni, 2-o‘ta barqaror c sathdagi o‘rtacha yashash vaqti – 10 ms ga teng. shu sababdan elektron ixtiyoriy tarzda yuqori sathlardan quyi sathlarga o‘tadilar. elektronlar b sathdan oraliq c sathga o‘tadi. c sathda elektronlar yetarli darajada ko‘p, ya’ni teskari invers joylashganda, c sathdan a sathga o‘tish boshlanadi va bunda vujudga kelgan fotonlardan xarakat yo‘nalishi tola o‘zagi o‘qining yo‘nalishi bilan mos kelgan qismi o‘z yo‘lida shunday atomlar bilan uchrashadi va spontan nurlanish hosil bo‘ladi. kuchaygan spontan nurlanish axborot tashishda ishtirok etmaydi va optik kuchaytirgichlar uchun shovqin vazifasini …

5 / 8

ytirgichlar bu turdagi optik kuchaytirgichning ish prinsipi katta quvvatli damlovchi yorug‘lik to‘lqinining optik tolaning nobirjinsliklaridagi sochilish chog‘ida u bilan bir xil yoki qarama-qarshi yo‘nalishda tarqalayotgan kuchsiz signal bilan o‘zaro ta’sirlashuvidan foydalanishga asoslangan. bunday ta’sirlashuv jarayonida signalning muayyan spektral diapozonning markazi damlovchi to‘lqin chastotasi д ga nisbatan signal chastotasi c qadar siljigan bo‘ladi: р=д - с . (10.6.5) bu chastotaviy siljish raman siljish deb ataladi. 10.17-rasmda to‘lqin uzunligining 1470-1620 nm oralig‘i uchun kvars tolali optik kuchaytirgichi kuchaytirish koeffisienti va kuchsiz signal chastotasi (to‘lqin uzunligi) orasidagi bog‘lanish, ya’ni kuchaytirgichning achx tasvirlangan, xarakteristika quvvati 100 va 200 mvt ga teng bo‘lgan 1440 nm li damlash to‘lqin uzunligi uchun keltirilgan. rasmdan ko‘rinadiki, to‘lqin uzunliklarining oralig‘i taxminan 30 nm ni tashkil etadi va c diapozonga mos keladi, biroq xarakteristika notekis bo‘lgani uchun bunday kuchaytirgichlardan juda zich zichlashtirilgan (dwdm) tizimlarda foydalanish uni tekislash choralarini ko‘rinishini talab etadi. chastotalar farqi (thz) 1530 1620 damlash quvvati 100 mvt …
