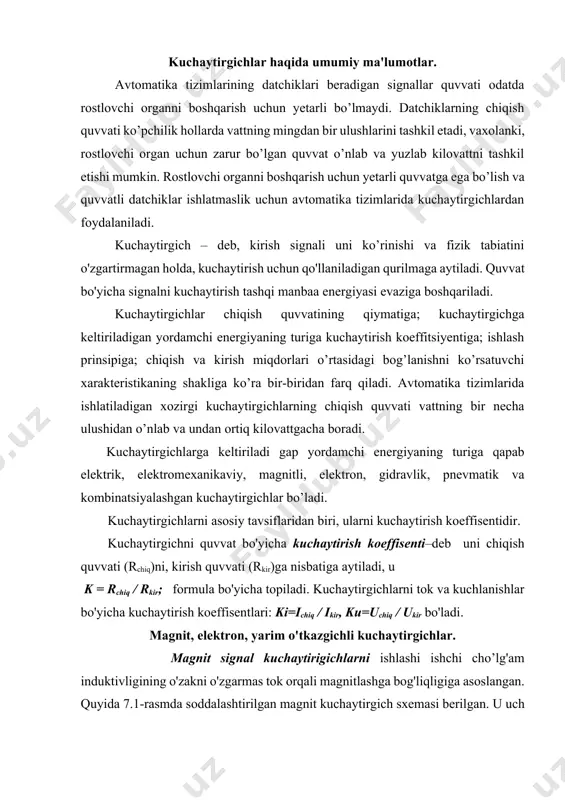

1538461759_72424.docx 2 2 l y x r u i + = kuchаytirgichlar va ulаrning tаvsifi reja: 1. kuchаytirgichlar haqida umumiy ma'lumotlar 2. magnit, elektron, yarim o'tkazgichli kuchaytirgichlar. 3. elektr mashinali kuchaytirgichlar. 4. gidravlik kuchayтirgichlar kuchаytirgichlar haqida umumiy ma'lumotlar. avtomatika tizimlarining datchiklari beradigan signallar quvvati odatda rostlovchi organni boshqarish uchun yetarli bo’lmaydi. datchiklarning chiqish quvvati ko’pchilik hollarda vattning mingdan bir ulushlarini tashkil etadi, vaxolanki, rostlovchi organ uchun zarur bo’lgan quvvat o’nlab va yuzlab kilovattni tashkil etishi mumkin. rostlovchi organni boshqarish uchun yetarli quvvatga ega bo’lish va quvvatli datchiklar ishlatmaslik uchun avtomatika tizimlarida kuchaytirgichlardan foydalaniladi. kuchaytirgich – deb, kirish signali uni ko’rinishi va fizik tabiatini o'zgartirmagan holda, kuchaytirish uchun qo'llaniladigan qurilmaga aytiladi. quvvat bo'yicha signalni kuchaytirish tashqi manbaa energiyasi evaziga boshqariladi. kuchaytirgichlar chiqish quvvatining qiymatiga; kuchaytirgichga keltiriladigan yordamchi energiyaning turiga kuchaytirish koeffitsiyentiga; ishlash prinsipiga; chiqish va kirish miqdorlari o’rtasidagi bog’lanishni ko’rsatuvchi xarakteristikaning shakliga ko’ra bir-biridan farq qiladi. avtomatika tizimlarida ishlatiladigan xozirgi kuchaytirgichlarning …

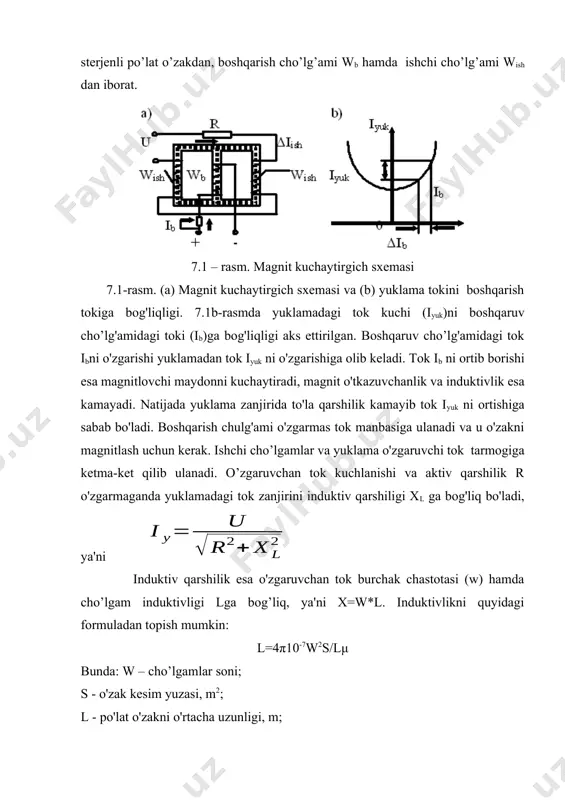

lari: ki=ichiq / ikir, ku=uchiq / ukir bo'ladi. magnit, elektron, yarim o'tkazgichli kuchaytirgichlar. magnit signal kuchaytirigichlarni ishlashi ishchi cho’lg'am induktivligining o'zakni o'zgarmas tok orqali magnitlashga bog'liqligiga asoslangan. quyida 7.1-rasmda soddalashtirilgan magnit kuchaytirgich sxemasi berilgan. u uch sterjenli po’lat o’zakdan, boshqarish cho’lg’ami wb hamda ishchi cho’lg’ami wish dan iborat. 7.1 – rasm. magnit kuchaytirgich sxemasi 7.1-rasm. (a) magnit kuchaytirgich sxemasi va (b) yuklama tokini boshqarish tokiga bog'liqligi. 7.1b-rasmda yuklamadagi tok kuchi (iyuk)ni boshqaruv cho’lg'amidagi toki (ib)ga bog'liqligi aks ettirilgan. boshqaruv cho’lg'amidagi tok ibni o'zgarishi yuklamadan tok iyuk ni o'zgarishiga olib keladi. tok ib ni ortib borishi esa magnitlovchi maydonni kuchaytiradi, magnit o'tkazuvchanlik va induktivlik esa kamayadi. natijada yuklama zanjirida to'la qarshilik kamayib tok iyuk ni ortishiga sabab bo'ladi. boshqarish chulg'ami o'zgarmas tok manbasiga ulanadi va u o'zakni magnitlash uchun kerak. ishchi cho’lgamlar va yuklama o'zgaruvchi tok tarmogiga ketma-ket qilib ulanadi. o’zgaruvchan tok kuchlanishi va aktiv qarshilik r o'zgarmaganda yuklamadagi tok zanjirini …

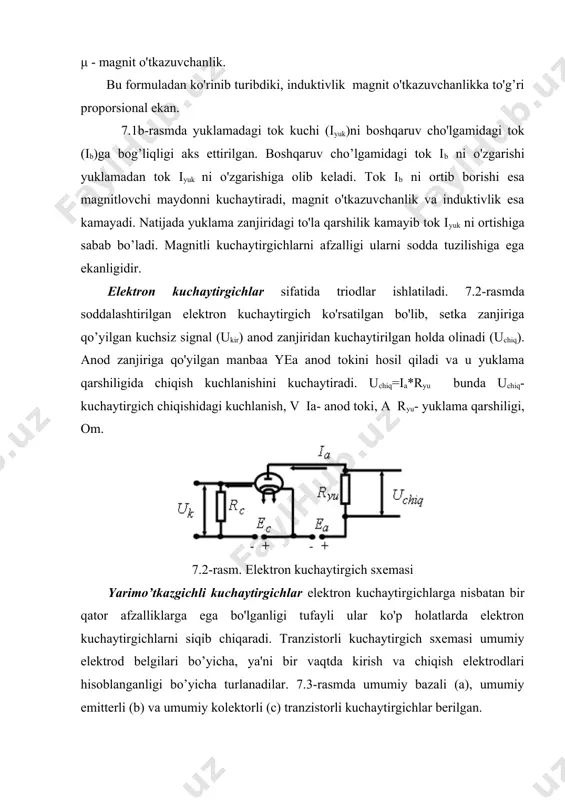

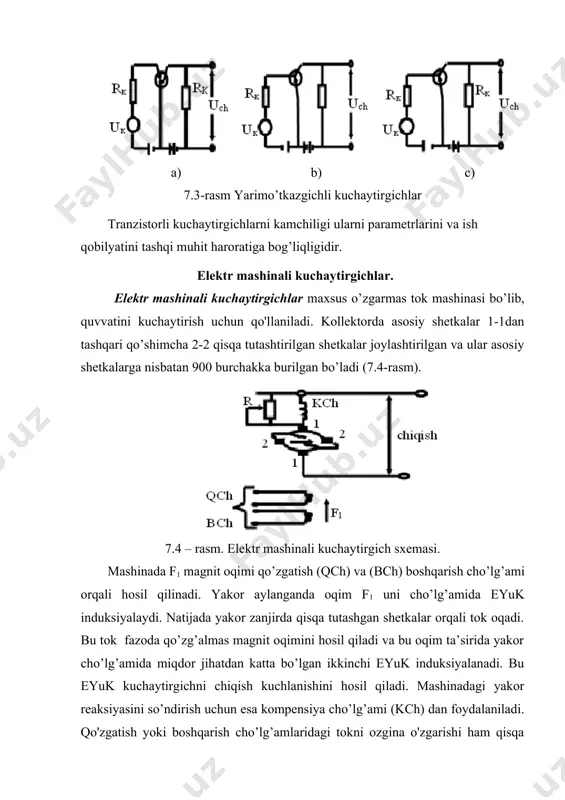

jada yuklama zanjiridagi to'la qarshilik kamayib tok iyuk ni ortishiga sabab bo’ladi. magnitli kuchaytirgichlarni afzalligi ularni sodda tuzilishiga ega ekanligidir. elektron kuchaytirgichlar sifatida triodlar ishlatiladi. 7.2-rasmda soddalashtirilgan elektron kuchaytirgich ko'rsatilgan bo'lib, setka zanjiriga qo’yilgan kuchsiz signal (ukir) anod zanjiridan kuchaytirilgan holda olinadi (uchiq). anod zanjiriga qo'yilgan manbaa yea anod tokini hosil qiladi va u yuklama qarshiligida chiqish kuchlanishini kuchaytiradi. uchiq=ia*ryu bunda uchiq- kuchaytirgich chiqishidagi kuchlanish, v ia- anod toki, a ryu- yuklama qarshiligi, om. 7.2-rasm. elektron kuchaytirgich sxemasi yarimo’tkazgichli kuchaytirgichlar elektron kuchaytirgichlarga nisbatan bir qator afzalliklarga ega bo'lganligi tufayli ular ko'p holatlarda elektron kuchaytirgichlarni siqib chiqaradi. tranzistorli kuchaytirgich sxemasi umumiy elektrod belgilari bo’yicha, ya'ni bir vaqtda kirish va chiqish elektrodlari hisoblanganligi bo’yicha turlanadilar. 7.3-rasmda umumiy bazali (a), umumiy emitterli (b) va umumiy kolektorli (c) tranzistorli kuchaytirgichlar berilgan. а) b) c) 7.3-rasm yarimo’tkazgichli kuchaytirgichlar tranzistorli kuchaytirgichlarni kamchiligi ularni parametrlarini va ish qobilyatini tashqi muhit haroratiga bog’liqligidir. elektr mashinali kuchaytirgichlar. elektr mashinali …

ida yakor cho’lg’amida miqdor jihatdan katta bo’lgan ikkinchi eyuk induksiyalanadi. bu eyuk kuchaytirgichni chiqish kuchlanishini hosil qiladi. mashinadagi yakor reaksiyasini so’ndirish uchun esa kompensiya cho’lg’ami (kch) dan foydalaniladi. qo'zgatish yoki boshqarish cho’lg’amlaridagi tokni ozgina o'zgarishi ham qisqa tutashgan cho’lg’amdan o'tadigan katta tokni hosil bo'lishiga sabab bo'ladi. natijada oqim o'zgarib chiqishdagi tok va kuchlanish ortib ketadi. shunday qilib, bunday kuchaytirgichlarda kuchaytirish ikki pog’onada o’tadi: qo’zg’atish va boshqarish cho’lg’ami yakorni qisqa tutushgan zanjiri va qisqa tutashgan zanjir tashqi zanjir. umumiy kuchaytirish koeffisenti birinchi va ikkinchi pog’ona kuchaytirish koeffisentlari ko'paytmasiga teng. bu xil kuchaytirgichlarni kuchaytirish koeffisenti 1000 va undan ortiq bo’ladi. gidravlik kuchayтirgichlar gidravlik kuchaytirgichlar avtomatika tizimlarida keng ishlatilmoqda. ayniqsa, zolotnik bilan boshqariladigan porshenli gidravlik kuchaytirgichlar eng ko’p tarqalgan. ishlab chiqarishdagi avtomatika tizimlarida gidravlik kuchaytirgichlar pnevmatik kuchaytirgichlarda nisbatan ko’proq ishlatiladi. ular mobil mashinalarning avtomatika tizimlarida (o’rnatma agregatlarni boshqarish uchun) va traktorlar hamda kombaylarni avtomatik xaydash (boshqarib borish) tizimlarida ishlatilmoqda. zolotnik bilan boshqariladigan porshenli …

kiradi, pastki bushlik esa ayni vaqtda kaytarib tukish trubasiga tutashadi. nasos 1 ishlab, bak 6 dagi moyni kuch silindri ichiga xaydagani uchun yuqori bushlikdagi bosim oshadi va porshen 5 pastga siljiydi. porshenning xarakati tezligi - silindrga kelayotgan va undan ketayotgan moy miqdoriga bog’lik, bu esa o’z navbatida teshiklarning ochilish qiymatiga bog’lik. gidravlik kuchaytirgichlarnig statikaviy xarakteristikasi 6,9 b-rasmda ko’rsatilgan. 7.5-rasm. zolotnikli gidravlik kuchaytirgichning sxemasi va uning statik tavsifnomasi. хarakteristikada quyidagi zonalar bor: 2a ga teng nosezgirlar zonasi. bu zonaning paydo bo’lishiga sabab shuki, zolotnik belbog’ining kengligi teshikning kengligidan bir oz katta - to’yinish zonasi. bu zona zolotnik teshiklarning to’liq ochilishiga mos bo’ladi, shuning uchun porshening xarakatlanish tezligi bu yerda endi kattalasha olmaydi. agar zolotnik siljiganda (6.9-rasm) topshiriqlar to’liq ochiladigan holatga (х max) yeta olmasa va nosezgirlik zonasi e’tiborga olinmasa, statik xarakteristkasini taxminan chiziqli deb hisoblash mumkin (rasmda punktir bilan ko’rsatilgan). gidrokuchaytirgichlar teskari aloqasiz va gidrotsilindr porshenning vaziyati bo’yicha bikr teskari aloqali …
