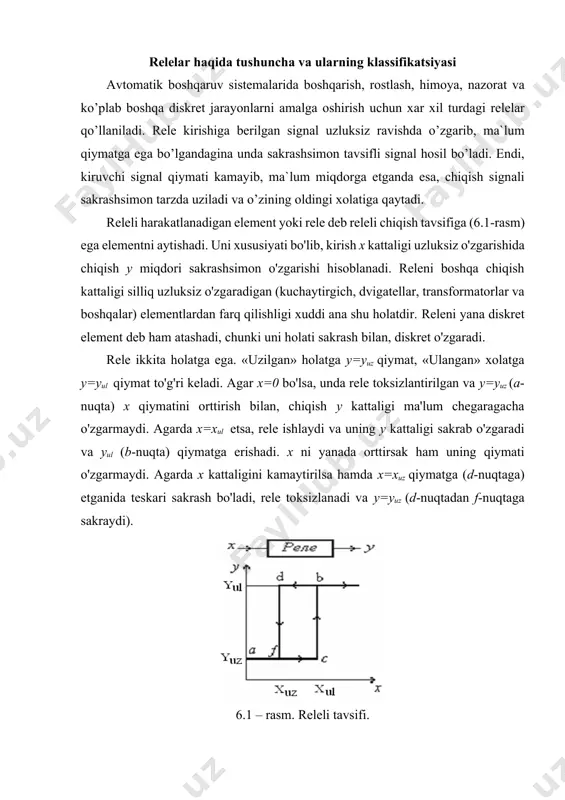

1538461926_72428.docx риш рконт кк = 5 , 1 . . . . . т хи хиш т и з = k 5 , 1 . . . . . . ш хи ю хк ю зк = k rеlеlаr va ulаrning turlаri rеjа: 1. relelar haqida tushuncha va ularning klassifikatsiyasi 2. relelarning asosiy ko’rsatkichlari. 3. rele kontaktlarining ekspluatatsion kattaliklari. 4. elektromagnitli relelar. 5. mexanik, issiqlik, pnevmatik relelar relelar haqida tushuncha va ularning klassifikatsiyasi аvtоmаtik bоshqаruv sistеmаlаridа bоshqаrish, rоstlаsh, himоya, nаzоrаt vа ko’plаb bоshqа diskrеt jаrаyonlаrni аmаlgа оshirish uchun xаr xil turdаgi rеlеlаr qo’llаniladi. rеlе kirishigа bеrilgаn signаl uzluksiz rаvishdа o’zgаrib, mа`lum qiymаtgа egа bo’lgаndаginа undа sаkrаshsimоn tаvsifli signаl hоsil bo’lаdi. endi, kiruvchi signаl qiymаti kаmаyib, mа`lum miqdоrgа еtgаndа esа, chiqish signаli sаkrаshsimоn tаrzdа uzilаdi vа o’zining оldingi xоlаtigа qаytаdi. releli harakatlanadigan element yoki rele deb releli chiqish tavsifiga (6.1-rasm) ega elementni aytishadi. uni xususiyati bo'lib, kirish x kattaligi uzluksiz o'zgarishida …

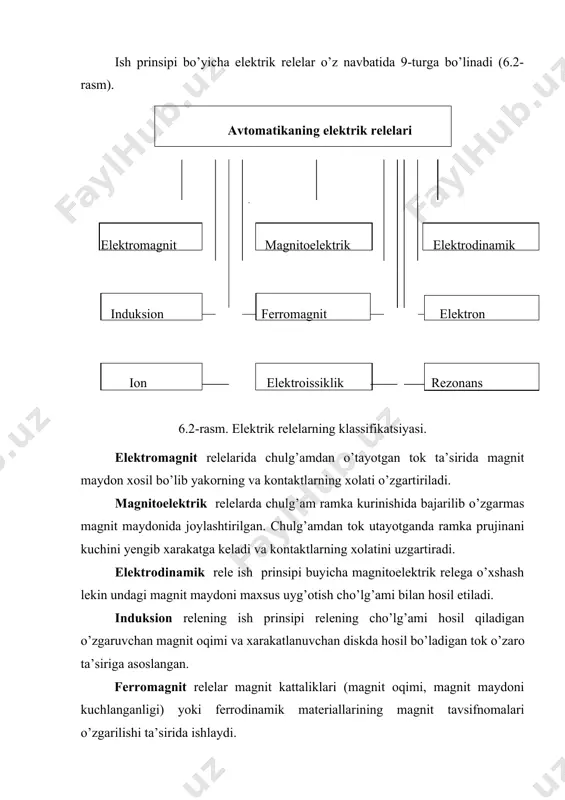

lektrik relelar o’z navbatida 9-turga bo’linadi (6.2-rasm). avtomatikaning elektrik relelari elektromagnit magnitoelektrik elektrodinamik induksion ferromagnit elektron ion elektroissiklik rezonans 6.2-rasm. elektrik relelarning klassifikatsiyasi. elektromagnit relelarida chulg’amdan o’tayotgan tok ta’sirida magnit maydon xosil bo’lib yakorning va kontaktlarning xolati o’zgartiriladi. magnitoelektrik relelarda chulg’am ramka kurinishida bajarilib o’zgarmas magnit maydonida joylashtirilgan. chulg’amdan tok utayotganda ramka prujinani kuchini yengib xarakatga keladi va kontaktlarning xolatini uzgartiradi. elektrodinamik rele ish prinsipi buyicha magnitoelektrik relega o’xshash lekin undagi magnit maydoni maxsus uyg’otish cho’lg’ami bilan hosil etiladi. induksion relening ish prinsipi relening cho’lg’ami hosil qiladigan o’zgaruvchan magnit oqimi va xarakatlanuvchan diskda hosil bo’ladigan tok o’zaro ta’siriga asoslangan. ferromagnit relelar magnit kattaliklari (magnit oqimi, magnit maydoni kuchlanganligi) yoki ferrodinamik materiallarining magnit tavsifnomalari o’zgarilishi ta’sirida ishlaydi. elektron va ion relelari bevosita kuchlanish yoki tok kuchi natijasida hosil bo’ladigan sakrashsimon o’zgarishlar ta’sirida ishlaydi. elektroissiqlik relelari xarorat ta’sirida ishlaydi. ularning ish prinsipi yuqorida ko’rib chiqilgan bimetalik va bilatomitrik datchiklarning ish prinsipiga o’xshash …

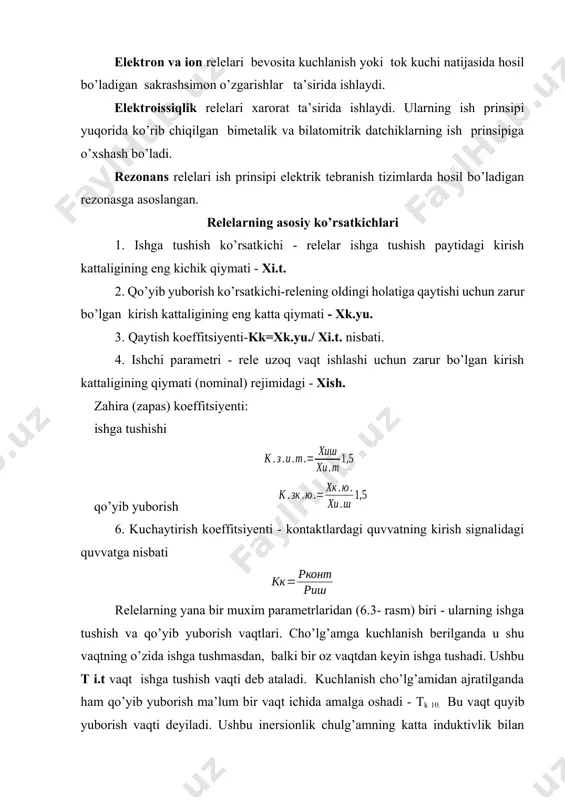

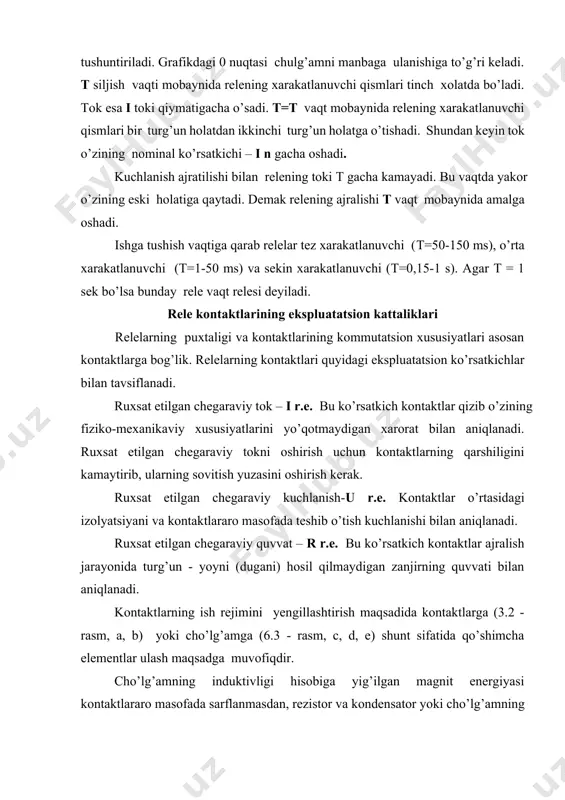

enti: ishga tushishi qo’yib yuborish 6. kuchaytirish koeffitsiyenti - kontaktlardagi quvvatning kirish signalidagi quvvatga nisbati relelarning yana bir muxim parametrlaridan (6.3- rasm) biri - ularning ishga tushish va qo’yib yuborish vaqtlari. cho’lg’amga kuchlanish berilganda u shu vaqtning o’zida ishga tushmasdan, balki bir oz vaqtdan keyin ishga tushadi. ushbu т i.t vaqt ishga tushish vaqti deb ataladi. kuchlanish cho’lg’amidan ajratilganda ham qo’yib yuborish ma’lum bir vaqt ichida amalga oshadi - тk 10. bu vaqt quyib yuborish vaqti deyiladi. ushbu inersionlik chulg’amning katta induktivlik bilan tushuntiriladi. grafikdagi 0 nuqtasi chulg’amni manbaga ulanishiga to’g’ri keladi. т siljish vaqti mobaynida relening xarakatlanuvchi qismlari tinch xolatda bo’ladi. тok esa i toki qiymatigacha o’sadi. т=т vaqt mobaynida relening xarakatlanuvchi qismlari bir turg’un holatdan ikkinchi turg’un holatga o’tishadi. shundan keyin tok o’zining nominal ko’rsatkichi – i n gacha oshadi. kuchlanish ajratilishi bilan relening toki т gacha kamayadi. bu vaqtda yakor o’zining eski holatiga qaytadi. demak relening ajralishi …

shi bilan aniqlanadi. ruxsat etilgan chegaraviy quvvat – r r.e. bu ko’rsatkich kontaktlar ajralish jarayonida turg’un - yoyni (dugani) hosil qilmaydigan zanjirning quvvati bilan aniqlanadi. kontaktlarning ish rejimini yengillashtirish maqsadida kontaktlarga (3.2 - rasm, a, b) yoki cho’lg’amga (6.3 - rasm, c, d, e) shunt sifatida qo’shimcha elementlar ulash maqsadga muvofiqdir. cho’lg’amning induktivligi hisobiga yig’ilgan magnit energiyasi kontaktlararo masofada sarflanmasdan, rezistor va kondensator yoki cho’lg’amning o’zida sarflanadi. rezistor qarshiligi cho’lg’amning aktiv qarshiligidan 5-10 barobar katta bo’lishi kerak. kondensatorning sig’imi esa s= 0,5 - 2,0 mkf. 6.3-rasm. rele kontaktlari ishini yengillashtiruvchi sxemalar. elektromagnitli relelar yuqorida aytilgan relelarning orasida qiishloq xo’jaligi avtomatikasida eng keng qo’llaniladigani elektromagnit relelaridir. eng oddiy elektromagnit relesining sxemasi 6.4 - rasmda ko’rsatilgan. 6.4-rasm. elektromagnitli relening sxemasi cho’lg’amdagi 3 kuchlanish ta’sirida hosil bo’lgan magnit maydon xarakatlanuvchi yakorni 1 qo’zg’almas o’zakka 2 tortadi. yakorning xarakati natijasida kontaktlar 5 ulanadi. kuchlanish ajratilsa prujina 4 ta’sirida kontaktlar eski holatiga qaytadi. qoldiq magnit …

lanish chastotasi ortganda markazdan qochirma kuchlar ta'siridan yukchalar yu uzoqlashadi va harakatchi mufta hm o'ngga siljiydi, bu esa k kontaktni tutashishiga olib keladi. 6.5-rasm. mexanik, issiqlik, pnevmatik rele. issiqlik yoki termorele, atrof muhitni harorati ta'siridan yoki cho'lg'amdan oqadigan tokning qizdirishidan ishlaydi. bimetalli (ikki xil metalli) termoreleni (6.5,b-rasm) vaqt relesi sifatida yoki elektr zanjir iste'molchilarni tok bo'yicha o'ta yuklanishdan himoya qilishlikka ishlatiladi. rele, ikkita yassi bimetalli plastinadan (taxtacha) iborat bo'lib, bir uchini harakatsiz qilib mustahkamlashadi, ikkinchi uchini kontakt bilan bog'lashadi. bimetalli plastina, issiqlikdan turli chiziqli kengayishi koeffisentiga ega, o'zaro yopishtirilgan ikkita qatlam metallardan yaratilgan. cho'lg'amdan o'tayotgan tok bilan qizdirilganda, ikki qatlam turlicha kengayishadi va natijada plastina issiqlikdan kichikroq kengayish koeffisentiga ega metall tomonga egiladi. egilish natijasida kontakt tutashadi (yoki ajraladi). pnevmatik (6.5,c-rasm) va gidravlik rele siqilgan havo yoki suyuqlik ta'siridan ishlaydi. ularni kompressorli qurilma bor joyda ishlatishlik qulay. pnevmatik relega, havo magistrali 5 dan siqilgan havo silindr 4 ga kelganida kontakt …
