1 / 21

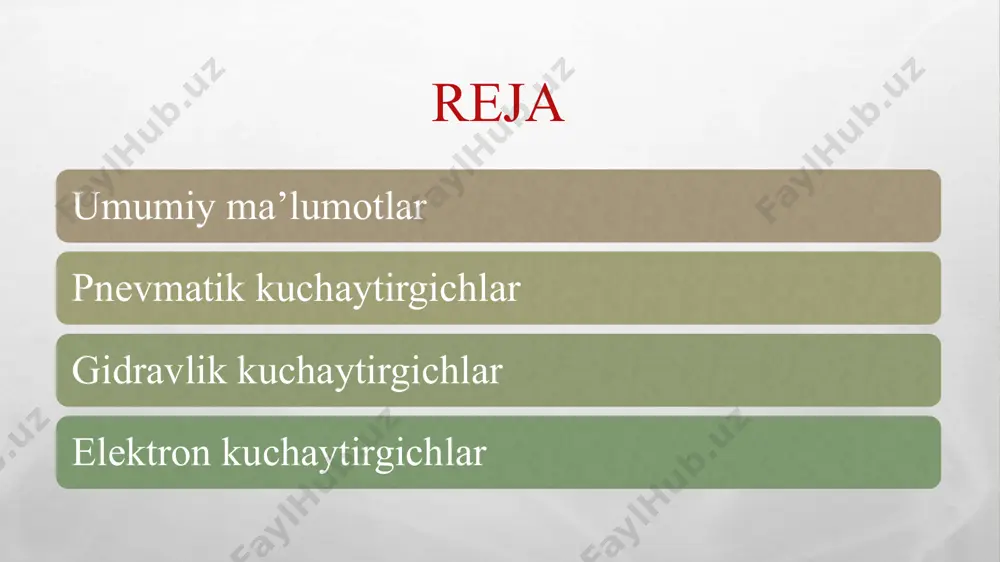

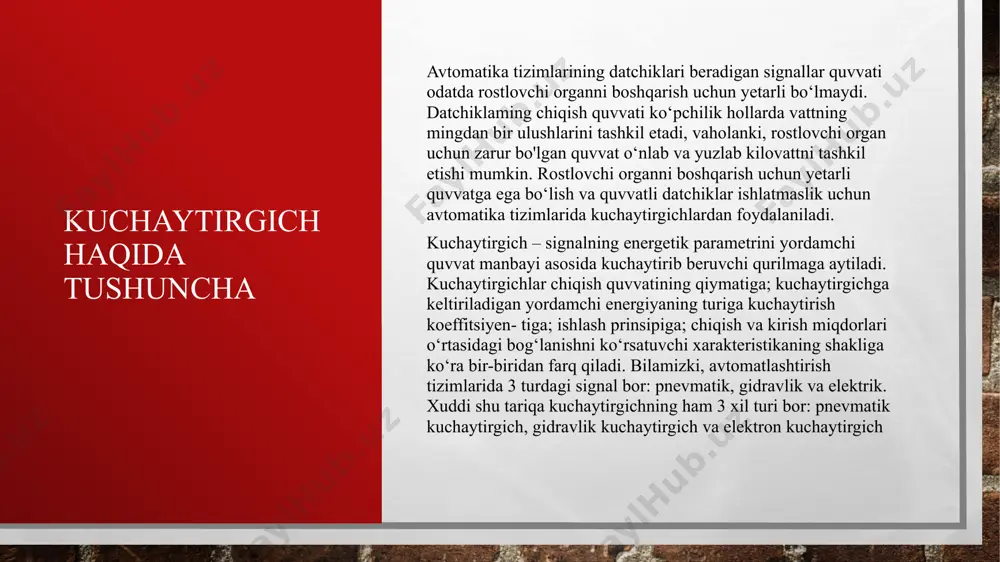

kuchaytirgichlar mavzu: avtomatik boshqarish tizimlarida kuchaytirgichlarning vazifalari talaba : saydulloyev husniddin, safarov rustam reja umumiy ma’lumotlar pnevmatik kuchaytirgichlar gidravlik kuchaytirgichlar elektron kuchaytirgichlar kuchaytirgich haqida tushuncha avtomatika tizimlarining datchiklari beradigan signallar quvvati odatda rostlovchi organni boshqarish uchun yetarli bo‘lmaydi. datchiklaming chiqish quvvati ko‘pchilik hollarda vattning mingdan bir ulushlarini tashkil etadi, vaholanki, rostlovchi organ uchun zarur bo'lgan quvvat o‘nlab va yuzlab kilovattni tashkil etishi mumkin. rostlovchi organni boshqarish uchun yetarli quvvatga ega bo‘lish va quvvatli datchiklar ishlatmaslik uchun avtomatika tizimlarida kuchaytirgichlardan foydalaniladi. kuchaytirgich – signalning energetik parametrini yordamchi quvvat manbayi asosida kuchaytirib beruvchi qurilmaga aytiladi. kuchaytirgichlar chiqish quvvatining qiymatiga; kuchaytirgichga keltiriladigan yordamchi energiyaning turiga kuchaytirish koeffitsiyen- tiga; ishlash prinsipiga; chiqish va kirish miqdorlari o‘rtasidagi bog‘lanishni ko‘rsatuvchi xarakteristikaning shakliga ko‘ra bir-biridan farq qiladi. bilamizki, avtomatlashtirish tizimlarida 3 turdagi signal bor: pnevmatik, gidravlik va elektrik. xuddi shu tariqa kuchaytirgichning ham 3 xil turi bor: pnevmatik kuchaytirgich, gidravlik kuchaytirgich va elektron kuchaytirgich pnevmatik kuchaytigich pnevmatik …

2 / 21

lfonli pnevmatik kuchaytirgich 1-silfon 2-ajratgich 3-ichki kamera gidravlik kuchaytigich gidravlik kuchaytirgich – bu boshqarish elementining harakatiga mutanosib ravishda ijrochi elementning harakatini yuqori quvvatda ta’minlab beruvchi qurilmaga aytiladi. gidravlik kuchaytirgichlar avtomatika tizimlarida keng ishlatilmoqda. ayniqsa, zolotnik bilan boshqariladigan porshenli gidravlik kuchaytirgichlar eng ko‘p tarqalgan. qishloq va suv xo'jaligi ishlab chiqarishidagi avtomatika tizimlarida gidravlik kuchaytirgichlar pnevmatik kuchaytirgichlarda nisbatan ko‘proq ishlatiladi. ular mobil mashinalarning avtomatika tizimlarida (o’rnatma agregatlarni boshqarish uchun) va traktorlar hamda kombaylami avtomatik haydash (boshqarib borish) tizimlarida ishlatilmoqda. gidravlik kuchaytirgichlar hamda avtomobil rulining harakatida, turli xil sanoat stanoklarida va boshqa sohalarda qo’llaniladi. gidravlik kuchaytirgichni amalga oshirishni bir necha usuli mavjud. bularni bir boshidan ko’rib chiqamiz chiziqli harakatli gidravlik kuchaytirgich ushbu qurilmada yuqoridan gidravlik ta’minot beriladi. sterjen oldinga siljitilganda, kichik porshen gidravlik ta’minotni katta porshenning old qismi bilan bog’laydi. natijada platforma oldinga siljiydi. agar sterjen orqaga siljitilsa, kichik porshen orqaga siljib, gidravlik ta’minotni katta porshenning ort qismiga uzatadi. platforma to’lig’icha ortga siljiydi …

3 / 21

urilma. operatsion kuchaytirgich turli xil kontrollerlarda, analog signaldan raqamli signalga o’tishda va audio tizimlarida keng qo’llanadi. buning afzalligi shundaki, kuchaytirish koeffitsiyenti juda katta. harorat o’zgarishi kuchaytirish koeffitsiyentiga deyarli ta’sir qilmaydi. operatsion kuchaytirgichning umumiy ko’rinishi - musbat kuchlanish kirishi - manfiy kuchlanish kirishi - musbat quvvat ta’minoti - manfiy quvvat ta’minoti - chiqish kuchlanishi operatsion kuchaytirgichni lm741 da misol tariqasida ko’rib chiqamiz lm741 elektron kuchaytirgichi lm741 ning umumiy ko’rinishi 1-rasmda ko’rsatilgan. 2-rasmda uning pinlari qaysi tartibda ulanishi ko’rsatilgan. bunda 2 va 3 mos ravishda manfiy va musbat kirishlar, 4 va 7 mos ravishda quvvat manbayining musbat va manfiy ulanish qismlari, 6 chiqish, 1 va 5 bo’sh holatda qoldiriladi. kuchaytirish koeffitsiyentini o’zgartirish agar operatsion kuchaytirgichning kirish qismiga bitta resistor ulab unga qayta aloqa tariqasida 2-rezistorni ulasak, kuchaytirgichning kuchaytirish koeffitsiyentini boshqarishimiz mumkin bo’ladi: ishlatilish sohalari operatsion kuchaytirgich elektronikada keng qo’llaniladi. misol tariqasida quyidagilarni ko’rishimiz mumkin: raqamli analog o’zgartkich differensiallovchi zanjir integrallovchi zanjir impuls …

4 / 21

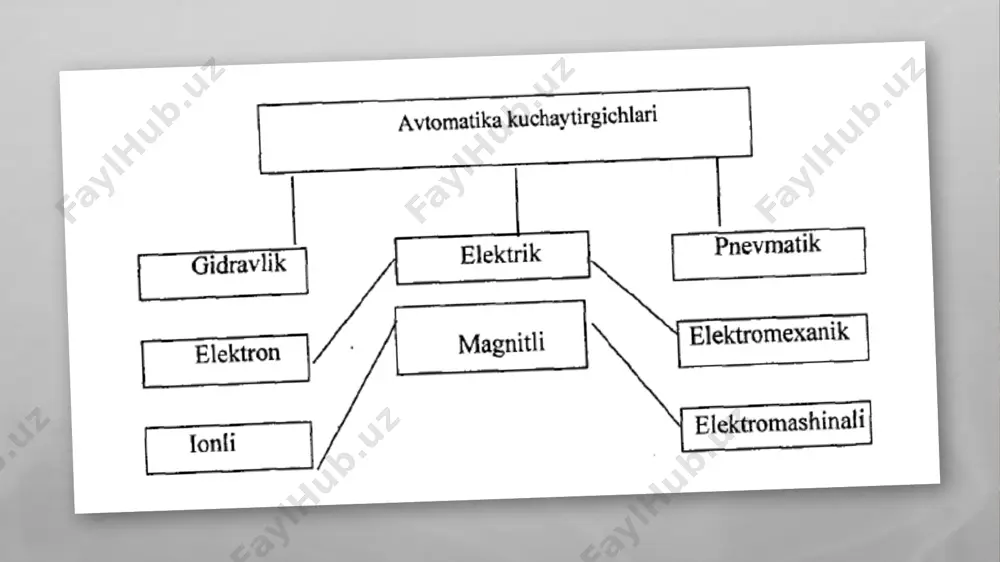

kuchaytirgichlar va ularning vazifalari - Page 4

5 / 21

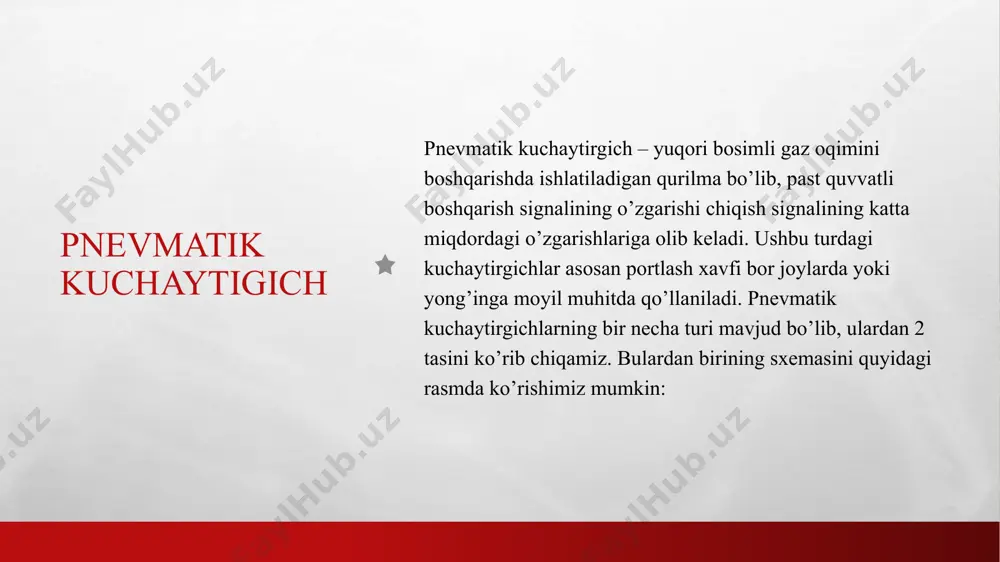

kuchaytirgichlar va ularning vazifalari - Page 5
