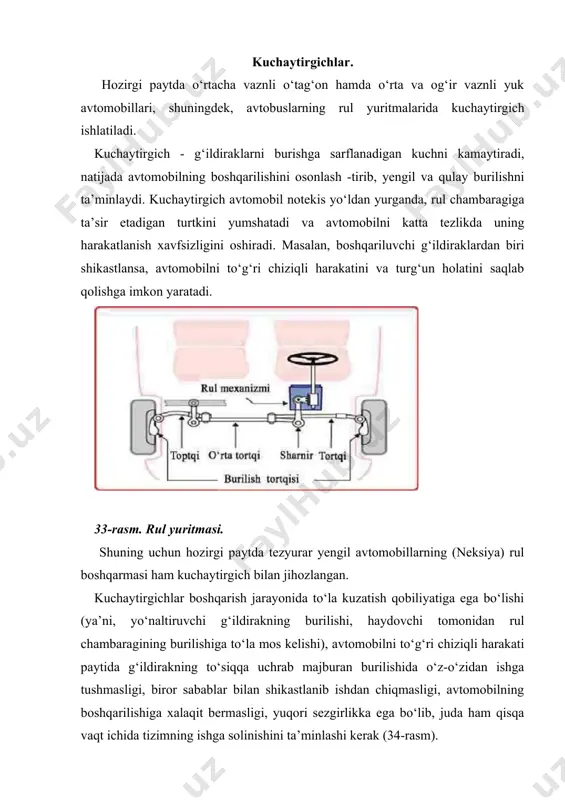

1522393852_70476.doc kuchaytirgichlar. gidrohajmli rul boshqarmalari. reja: 1. gidrokuchaytirgichli rul mexanizmlari. 2. rul yuritmalari. 3. avtomobillardan foydalanish davrida rul boshqarmasida uchraydigan asosiy nosozliklar. kuchaytirgichlar. hozirgi paytda o‘rtacha vaznli o‘tag‘on hamda o‘rta va og‘ir vaznli yuk avtomobillari, shuningdek, avtobuslarning rul yuritmalarida kuchaytirgich ishlatiladi. kuchaytirgich - g‘ildiraklarni burishga sarflanadigan kuchni kamaytiradi, natijada avtomobilning boshqarilishini osonlash -tirib, yengil va qulay burilishni ta’minlaydi. kuchaytirgich avtomobil notekis yo‘ldan yurganda, rul chambaragiga ta’sir etadigan turtkini yumshatadi va avtomobilni katta tezlikda uning harakatlanish xavfsizligini oshiradi. masalan, boshqariluvchi g‘ildiraklardan biri shikastlansa, avtomobilni to‘g‘ri chiziqli harakatini va turg‘un holatini saqlab qolishga imkon yaratadi. 33-rasm. rul yuritmasi. shuning uchun hozirgi paytda tezyurar yengil avtomobillarning (neksiya) rul boshqarmasi ham kuchaytirgich bilan jihozlangan. kuchaytirgichlar boshqarish jarayonida to‘la kuzatish qobiliyatiga ega bo‘lishi (ya’ni, yo‘naltiruvchi g‘ildirakning burilishi, haydovchi tomonidan rul chambaragining burilishiga to‘la mos kelishi), avtomobilni to‘g‘ri chiziqli harakati paytida g‘ildirakning to‘siqqa uchrab majburan burilishida o‘z-o‘zidan ishga tushmasligi, biror sabablar bilan shikastlanib ishdan chiqmasligi, avtomobilning …

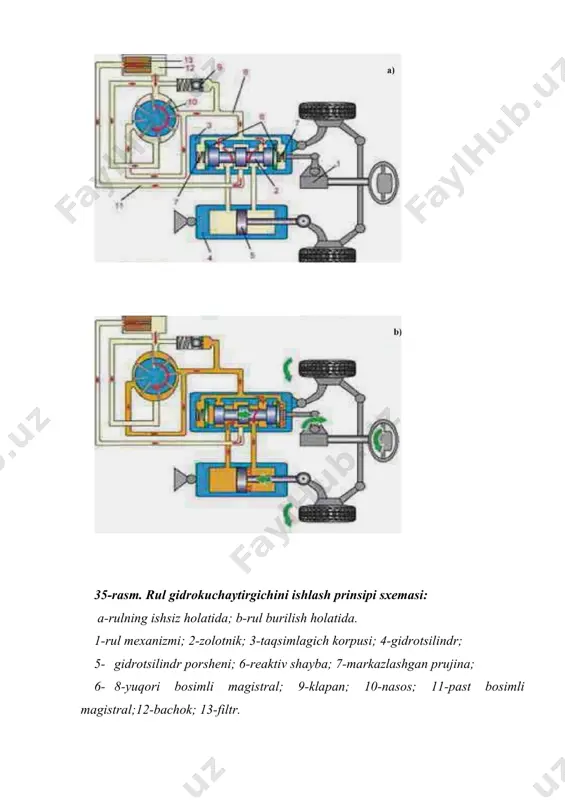

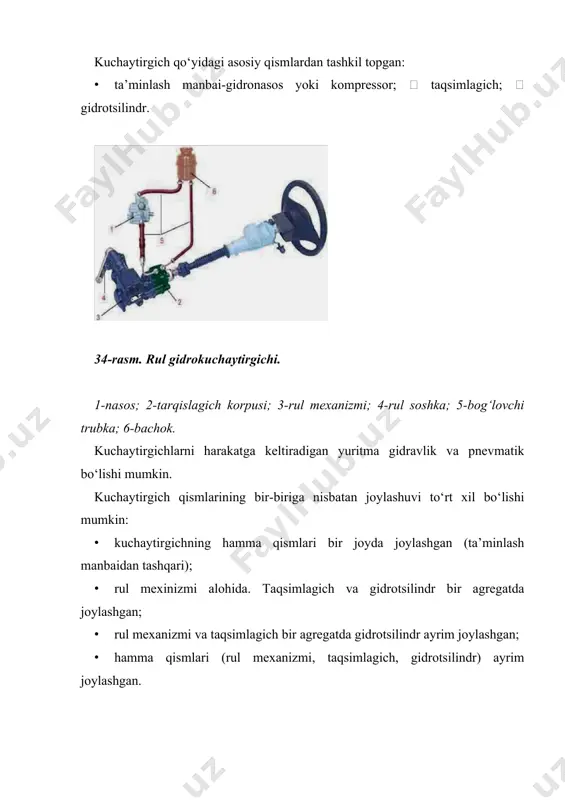

n joylashuvi to‘rt xil bo‘lishi mumkin: · kuchaytirgichning hamma qismlari bir joyda joylashgan (ta’minlash manbaidan tashqari); · rul mexinizmi alohida. taqsimlagich va gidrotsilindr bir agregatda joylashgan; · rul mexanizmi va taqsimlagich bir agregatda gidrotsilindr ayrim joylashgan; · hamma qismlari (rul mexanizmi, taqsimlagich, gidrotsilindr) ayrim joylashgan. 35-rasm. rul gidrokuchaytirgichini ishlash prinsipi sxemasi: a-rulning ishsiz holatida; b-rul burilish holatida. 1-rul mexanizmi; 2-zolotnik; 3-taqsimlagich korpusi; 4-gidrotsilindr; 5- gidrotsilindr porsheni; 6-reaktiv shayba; 7-markazlashgan prujina; 6- 8-yuqori bosimli magistral; 9-klapan; 10-nasos; 11-past bosimli magistral;12-bachok; 13-filtr. yuqorida qayd etilgan kuchaytirgichning joylashuv tartibida va konstruksiyasida o‘ziga xos afzalliklar va kamchiliklar mavjud. bular puxtaligi, ishonchli ishlashi, ixchamligi va narxi bilan baholanadi. gidrokuchaytirgich ishlash prinsipi sxemasi 68-rasmda keltirilgan. nasos avtomobil dvigatelidan harakatni oladi. nasosning tepa qismida moy solish uchun maxsus asbob o‘rnatilgan. moy nasosdan, o‘tkazgichlar orqali taqsimlagichga uzatiladi. taqsimlagich korpus va zolotnikdan iborat. zolotnik shtanga orqali avtomobilning rul mexanizmiga ulangan, korpus esa boshqariluvchi g‘ildirakning burish sapfasi richagi bilan shtanga …

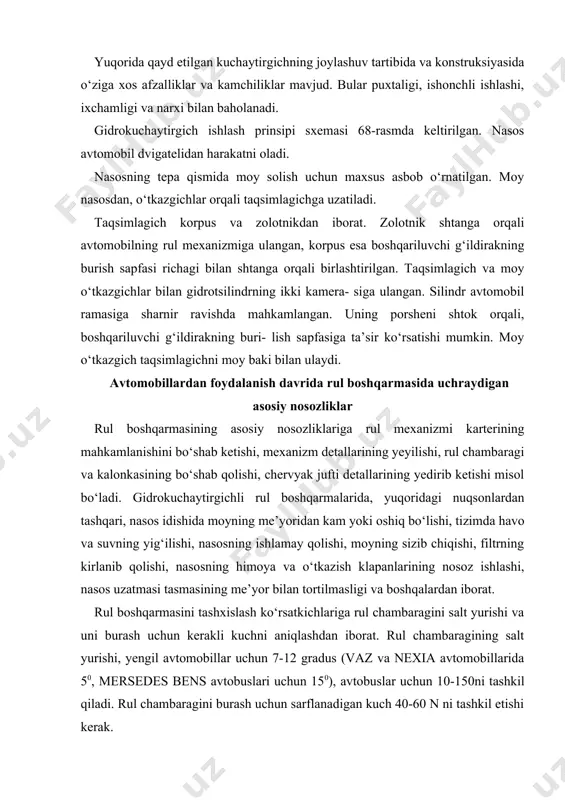

idrokuchaytirgichli rul boshqarmalarida, yuqoridagi nuqsonlardan tashqari, nasos idishida moyning me’yoridan kam yoki oshiq bo‘lishi, tizimda havo va suvning yig‘ilishi, nasosning ishlamay qolishi, moyning sizib chiqishi, filtrning kirlanib qolishi, nasosning himoya va o‘tkazish klapanlarining nosoz ishlashi, nasos uzatmasi tasmasining me’yor bilan tortilmasligi va boshqalardan iborat. rul boshqarmasini tashxislash ko‘rsatkichlariga rul chambaragini salt yurishi va uni burash uchun kerakli kuchni aniqlashdan iborat. rul chambaragining salt yurishi, yengil avtomobillar uchun 7-12 gradus (vaz va nexia avtomobillarida 50, mersedes bens avtobuslari uchun 150), avtobuslar uchun 10-150ni tashkil qiladi. rul chambaragini burash uchun sarflanadigan kuch 40-60 n ni tashkil etishi kerak. rul boshqarmasini sozlashda, torqgichlardagi sharnir va rul mexanizmi birikmalaridagi tirqishlar yo‘qotiladi. rul mexanizmidagi chervyak podshipningning o‘q bo‘yicha siljishini prokladkalar yordamida sozlanadi. rul soshkasining o‘q bo‘yicha siljishi, tayanch bolt yordamida sozlanadi. rul boshqarmasidagi mahkamlash ishlari agregat va mexanizmlarni qotirilganligini tekshirishdan iborat bo‘lib, buni bajarishdan oldin rul mexanizmi karterining avtomobil ramasiga, rul tortqilari richagini burish mushtiga, …

^1800 km yurilgandan so‘ng, navbatdagi txk paytida us-2 yoki us-3, shuningdek uss-1, uss-2 yoki uss solidoli bilan moylanadi. hozirgi vaqtda ishlab chiqarilayotgan neksiya, espero, mersedesbens va boshqa turdagi avtomobillarning rul mexaniz- mining gidrokuchaytirgichiga deksron-ii moyi quyiladi. rul boshqarmasi mexanizmlarini joriy ta’mirlash detallarining almashtirish hisobiga amalga oshiriladi. detallarning yeyilgan joylari, masalan, soshka vali bo‘yinlari xromlash yo‘li bilan tiklanadi, soshka vali oxiridagi rezba yo‘nib tashlanib, sirti payvandlanadi va yangi rezba ochiladi. rul mexanizmi karterdagi podshipnik o‘rnatiladigan uyaning yeyilgan joylari yo‘niladi va po‘lat halqa presslab o‘rnatiladi. tarangligi pasaygan va singan prujinalar, sharsimon barmoqlarining yeyilgan vkladishlari, bo‘ylama va ko‘ndalang tortqi barmoqlari almashtiri-ladi. egilgan rul tortqilari sovuq yoki 8000s haroratacha qizdirib to‘g‘rilanadi. foydalanilgan adabiyotlar ro’yhati asosiy adabiyotlar 1. аvtоmоbillаr 1va 2-qism. х.mаmаtоv, tоshкеnt, o’zbекistоn, 1995-98 yil 2. e.fayzullaev. transport vositalarining tuzilishi va nazariyasi. darslik. toshkent.: yangi asr avlodi, 2006 yil, 376 bet. 3. gurevich a.m., sorokin ye.m. “traktor va avtomobillar” “o’qituvchi”, toshkent, 1983 yil. qo`shimcha …
